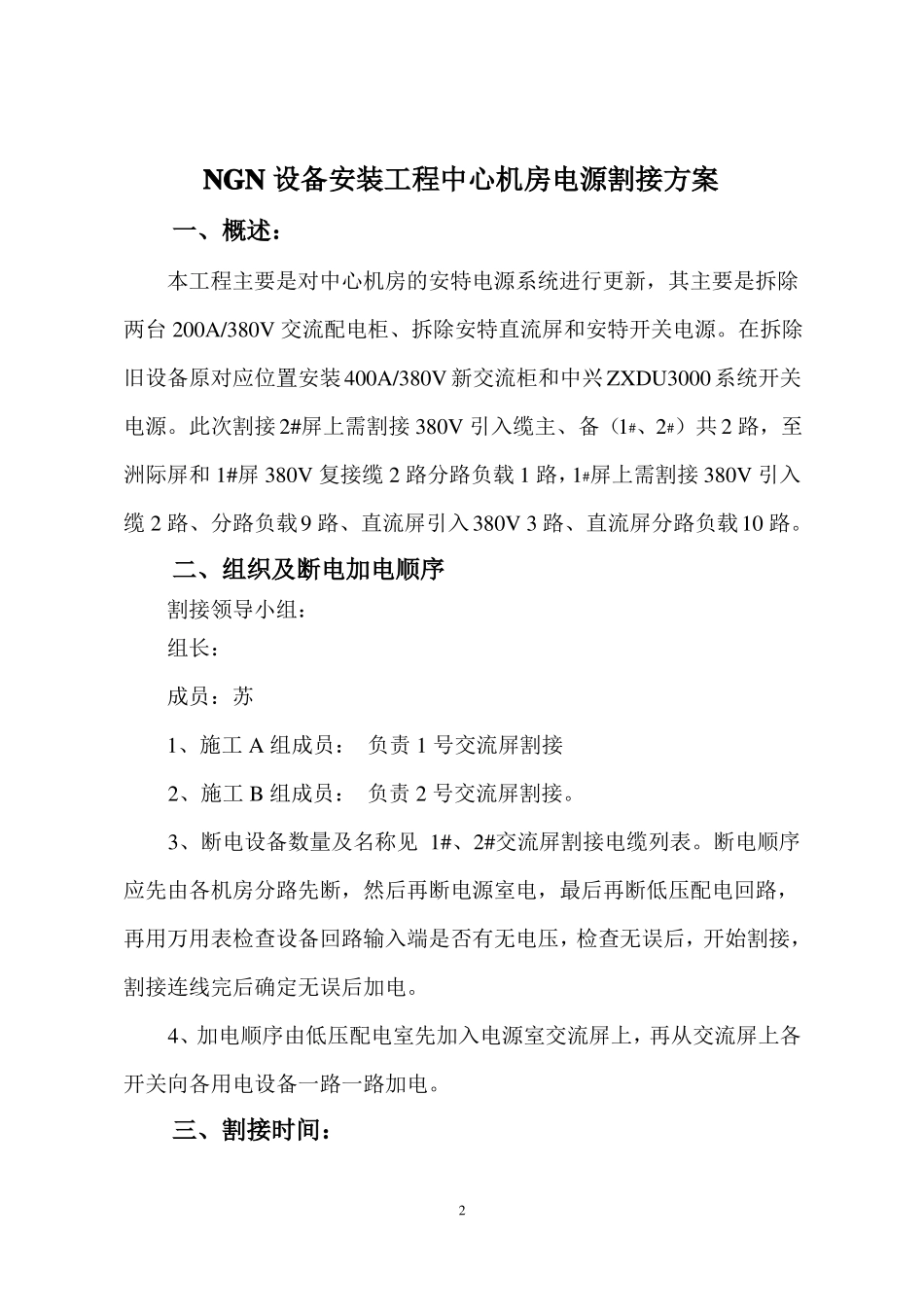

XXXX动环技术-机房电源割接方案NGN设备安装工程项目中心机房电源割接方案立卷人:审核人:技术负责人:单位负责人:通信工程分公司NGN项目部NGN设备安装工程中心机房电源割接方案一、概述:本工程主要是对中心机房的安特电源系统进行更新,其主要是拆除两台200A/380V交流配电柜、拆除安特直流屏和安特开关电源。在拆除旧设备原对应位置安装400A/380V新交流柜和中兴ZXDU3000系统开关电源。此次割接2#屏上需割接380V引入缆主、备(1#、2#)共2路,至洲际屏和1#屏380V复接缆2路分路负载1路,1#屏上需割接380V引入缆2路、分路负载9路、直流屏引入380V3路、直流屏分路负载10路。二、组织及断电加电顺序割接领导小组:组长:成员:苏1、施工A组成员:负责1号交流屏割接2、施工B组成员:负责2号交流屏割接。3、断电设备数量及名称见1#、2#交流屏割接电缆列表。断电顺序应先由各机房分路先断,然后再断电源室电,最后再断低压配电回路,再用万用表检查设备回路输入端是否有无电压,检查无误后,开始割接,割接连线完后确定无误后加电。4、加电顺序由低压配电室先加入电源室交流屏上,再从交流屏上各开关向各用电设备一路一路加电。三、割接时间:2割接交流屏时间于9月8日晚22点开始,割接前晚19点参加施工人员就位,对准备的工具、材料及新、旧设备的标识做最后割接时核对,割接历时8个小时。四、交流屏割接1、割接前的准备工作①首先摸清各屏的输入项序、贴好标签。②摸清输出分路的数量、电流量和去向并贴好标签(三项负载标明项序)。2、断电前检查各供电支路的负载是否工作正常(需各值班岗配合)3、停电前要对各电池组进行合测并做好记录,停电后每半小时测量1次,发现落后电池及时报告,并及时采取措施。4、割接开始:首先按负载电流的大小,先三项后单项的原则依次断开各负载开关后由总负责通知发电房断开交流开关,并挂好警示牌。施工人员在施工现场测量交流380V输入,确认为零后方可进行其它操作。5、按先入后出和先火后零的原则拆除导线,并用绝缘胶带包好线头。6、拆除机房柜确保设备完好。7、清理线槽。8、用50m2铜线从地排接入机架保护地。9、安装新设备机架,底角用∮10膨胀螺栓对地固定调机架垂直度、确保牢固可靠。10、按主、备或(Ⅰ、Ⅱ)路线序接入设备主开关、固定螺栓用M10并加平垫钢垫,确保坚固可靠。11、按先三项负载后两项负载、先火后零的原则依次接入各对应分路,确保紧固可靠。312、全面检查、核对各接线位置,检查各回路线间对地可靠程度,确保准确无误、牢固可靠(清理柜内杂物、特别是金属物)。13、加电。首先由发电房送1路电源,施工人员在新屏对应接线端测试无误后,发电房送2路,测试无误后,按先三项后单项、负载电流由小到大的原则分别送电。14、送电完毕后,检查各负载支路工作是否正常(需各值班岗位配合)并观察30分钟。15、待设备工作正常后,清理工具打扫施工现场卫生。五、直流开关电源的割接1、准备工作。割按前首先摸清直流分路的数量电流和去向,并贴好标签。2、检查各供电支路的设备是否工作正常(需各值班岗配合)。3、待确定各直流回路工作正常后,按工作电流由小到大的原则依次关闭各分路开关和断开电池组保险,而后依次关闭各开关模块,最后从交流屏关闭安特开关电源的交流输入,并挂好警告牌。4、在电池室断开两组电池的负极排,并用10mm厚绝缘胶板隔离并确保牢固可靠。5、首先拆下安特直流配电柜顶部至电池组的四根铜排,最后按先次后主、电流先小后大的原则拆下各分路负载线。6、拆除机柜、做到确保设备完好。7、清理机位、安装新开关柜和开关电源柜,底角用∮10膨胀螺栓固定,调机架垂度后紧固底角螺丝,确保牢固可靠。48、检查直流配电柜后有开关在off位,拆下电池组保险。9、布放开关电源交流引入缆两端成端,接入相应位置确保连接牢固可靠。10、连接开关电源柜和直流开关柜间的铜排或连接电缆确保牢固可靠。11、按先正、后负的原则连接开关柜主输出至电池组铜排,确保牢固可靠。12、按先正、后负依次将各负载支路接入相应负荷开关,确保牢固可靠。13、核查各接线位置、确保正确无误测量各负载支路无短路,清理机柜内杂物(特别是金...
