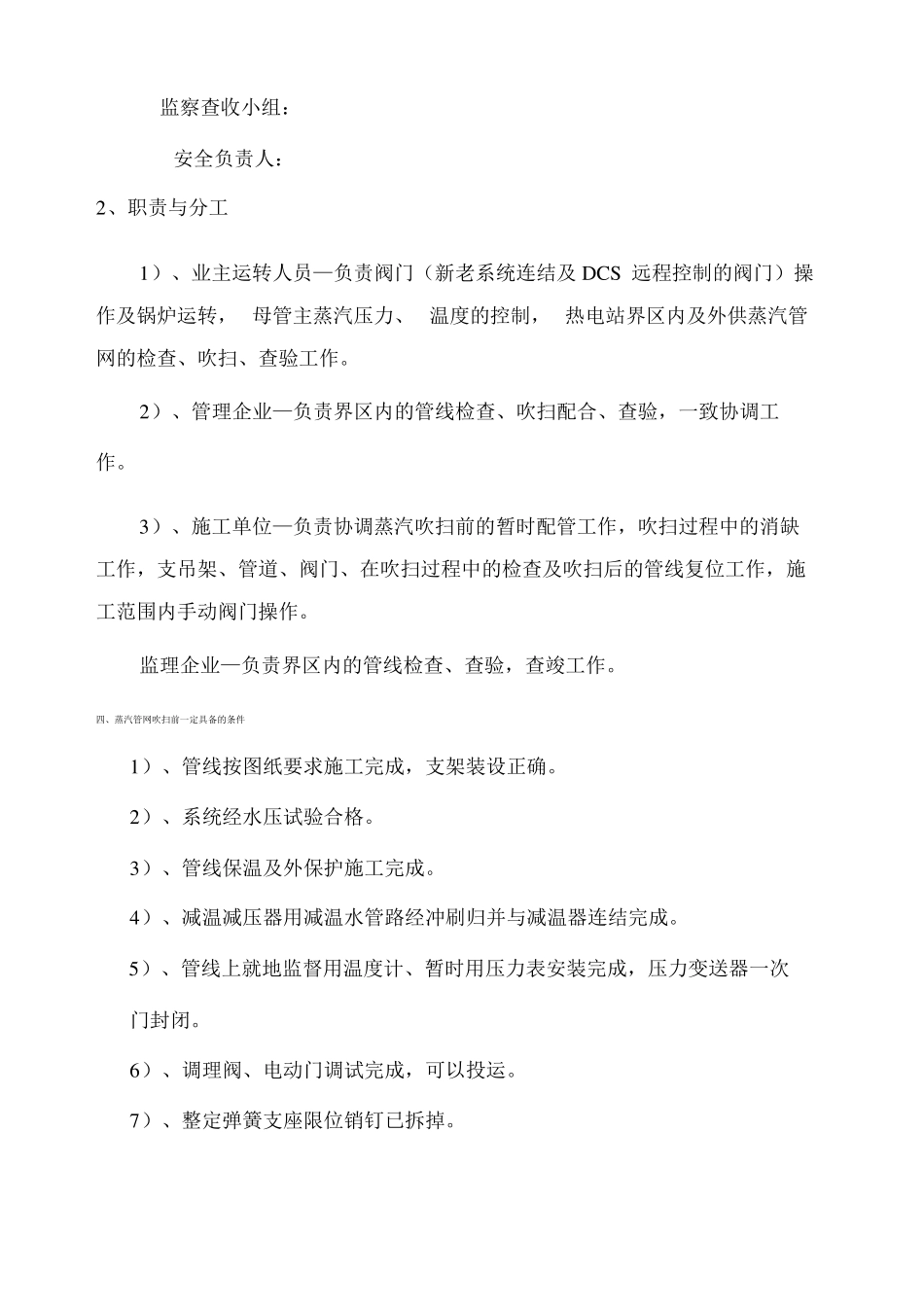

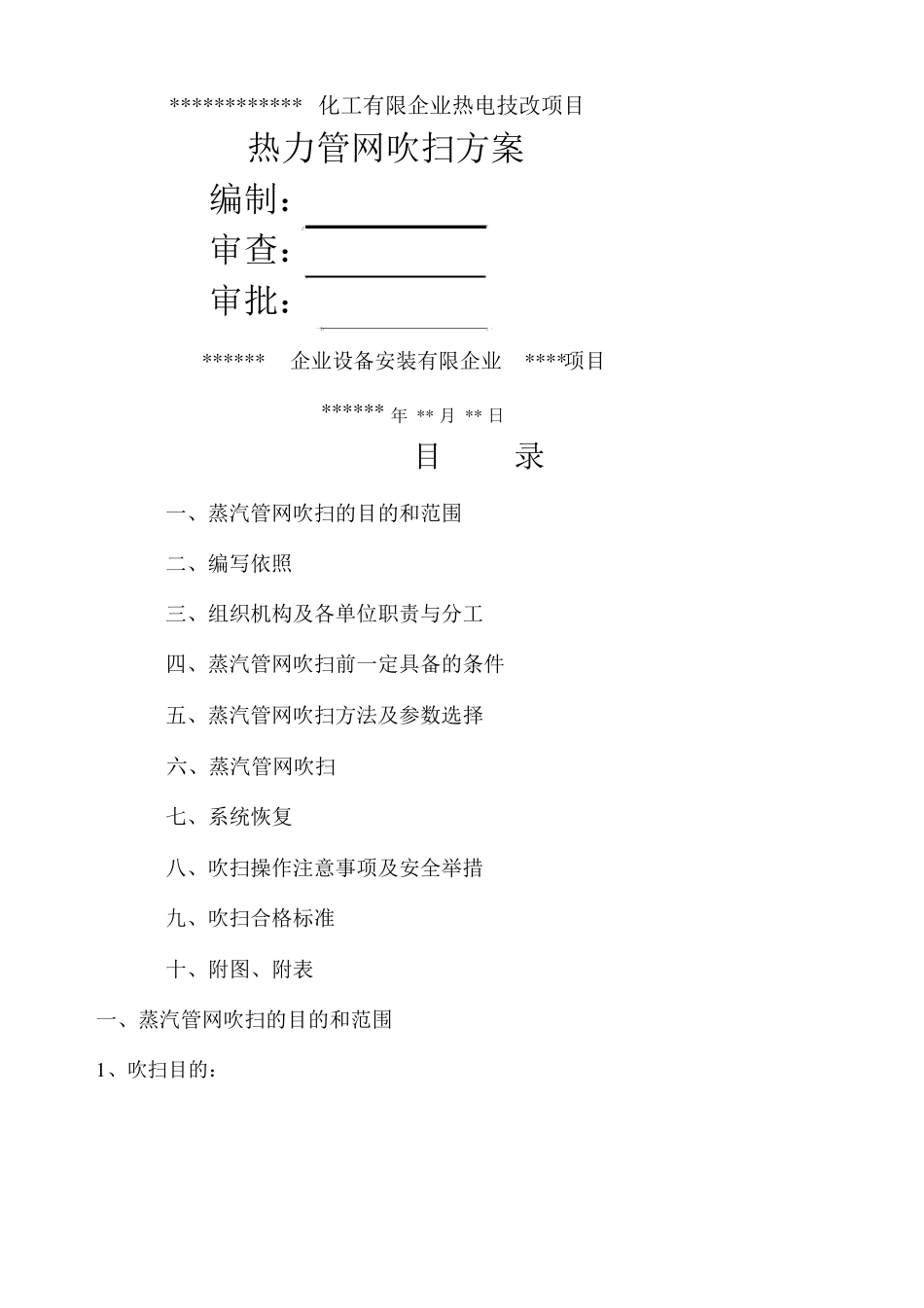

************化工有限企业热电技改项目热力管网吹扫方案编制：审查：审批：******企业设备安装有限企业******年**月**日目一、蒸汽管网吹扫的目的和范围二、编写依照三、组织机构及各单位职责与分工四、蒸汽管网吹扫前一定具备的条件五、蒸汽管网吹扫方法及参数选择六、蒸汽管网吹扫七、系统恢复八、吹扫操作注意事项及安全举措九、吹扫合格标准十、附图、附表、吹扫目的：****项目录一、蒸汽管网吹扫的目的和范围1蒸汽管线在正式供汽以前一定进行吹扫，以消除管道内的杂物和锈皮，防止锈皮、焊渣、灰物等杂质的存在影响蒸汽质量，并随蒸汽带到各处，造成堵塞、阀门联合面破坏。2、吹扫范围：******段蒸汽管道二、编写依照a)、《电力建设备工及查收技术规范》（管道篇DL5031-94）b)、《电力建设备工及查收技术规范》(锅炉篇DL5047-95)c)、《电力建设备工质量查收及评论规程》（DL/）d)、《电力建设安全工作规程》（火力发电厂部分）e)、中国联合工程企业供给图纸及说明f)、《压力管道规范工业管道》GB/T20801-2006g)、《火力发电厂汽水管道设计技术规定》DL/T5054-1996三、组织机构及各单位职责与分工1、吹扫组织机构设置吹扫领导小组组长：吹扫领导小组组员：总指挥：控制室监盘组组长：监盘操作人员：管线巡视及作业组组长：管线巡视及作业人员：详细人员上报业主确认监察查收小组：安全负责人：2、职责与分工1）、业主运转人员—负责阀门（新老系统连结及DCS远程控制的阀门）操作及锅炉运转，母管主蒸汽压力、温度的控制，热电站界区内及外供蒸汽管网的检查、吹扫、查验工作。2）、管理企业—负责界区内的管线检查、吹扫配合、查验，一致协调工作。3）、施工单位—负责协调蒸汽吹扫前的暂时配管工作，吹扫过程中的消缺工作，支吊架、管道、阀门、在吹扫过程中的检查及吹扫后的管线复位工作，施工范围内手动阀门操作。监理企业—负责界区内的管线检查、查验，查竣工作。四、蒸汽管网吹扫前一定具备的条件1）、管线按图纸要求施工完成，支架装设正确。2）、系统经水压试验合格。3）、管线保温及外保护施工完成。4）、减温减压器用减温水管路经冲刷归并与减温器连结完成。5）、管线上就地监督用温度计、暂时用压力表安装完成，压力变送器一次门封闭。6）、调理阀、电动门调试完成，可以投运。7）、整定弹簧支座限位销钉已拆掉。8）、吹扫用暂时管路已施工完成，暂时吹扫出口端已靠谱固定，且不影响热膨胀。9）、管路沿线进行温度监测的仪器及测点已准备完成。10）、装备有靠谱、充分的通信联系设备及劳保用品。11）、在无消音设备状况下，已与当地环保部门获得联系并获得同意。12）、施工单位需装备有靠谱的应抢营救设备及相应的防备举措。13）、排汽口方向不得威迫人身安全。吹扫四周已妥当隔绝，并设专人看护。14）、准备足够的消防器械，并派专人负责消防。15）、已建立特意的吹扫领导小组，全面指挥系统的吹扫工作，参加工作人员已明确分工，听从总指挥一致调动。五、蒸汽管网吹扫方法及参数选择1、吹扫参数的选择蒸汽吹扫参数选择的原则是：知足任何一点的吹管系数大于1。****蒸汽管线：采纳分段、定压吹扫方案。主蒸汽新老系统联系阀至减温器入口电动门前的主管道及疏水管道先行吹扫（边暖管边吹扫），合格后再进行外头热网管道整体吹扫。控制参数：减温减压电动阀前：温度540℃、压力。减温减压器后：温度≤330℃，压力MPa，每次吹扫压降不超出3MPa。****蒸汽管线：采纳定压吹扫方案，新老系统联系阀至排放点参数：温度≤280℃、压力≤。2、吹扫步骤及方法：1）、吹扫步骤：暖管升温、升压→吹扫→降温、降压→暖管升温、升压→吹扫→降温、降压的方法重复进行。2）、吹扫方法：管道升温、升压到必定值后，全开吹扫端控制阀，利用压降产生的动能进行3~5min的吹扫，吹扫时应保证所吹扫管路压降不大于，且蒸汽母管压力降落不超出汽轮机组安全运转压力下线误差的50%。完成后，管道降温、降压。翻开疏水，从头升温、升压，准备再次吹扫。吹扫过程中可用各段压差与额定负荷下的各段压差之比来校核吹管系数，一般使吹扫蒸汽在各不一样压力等级管道下的流速达到以下时即可知足吹扫...
