井下高压电缆耐压试验安全措施2022VIP免费

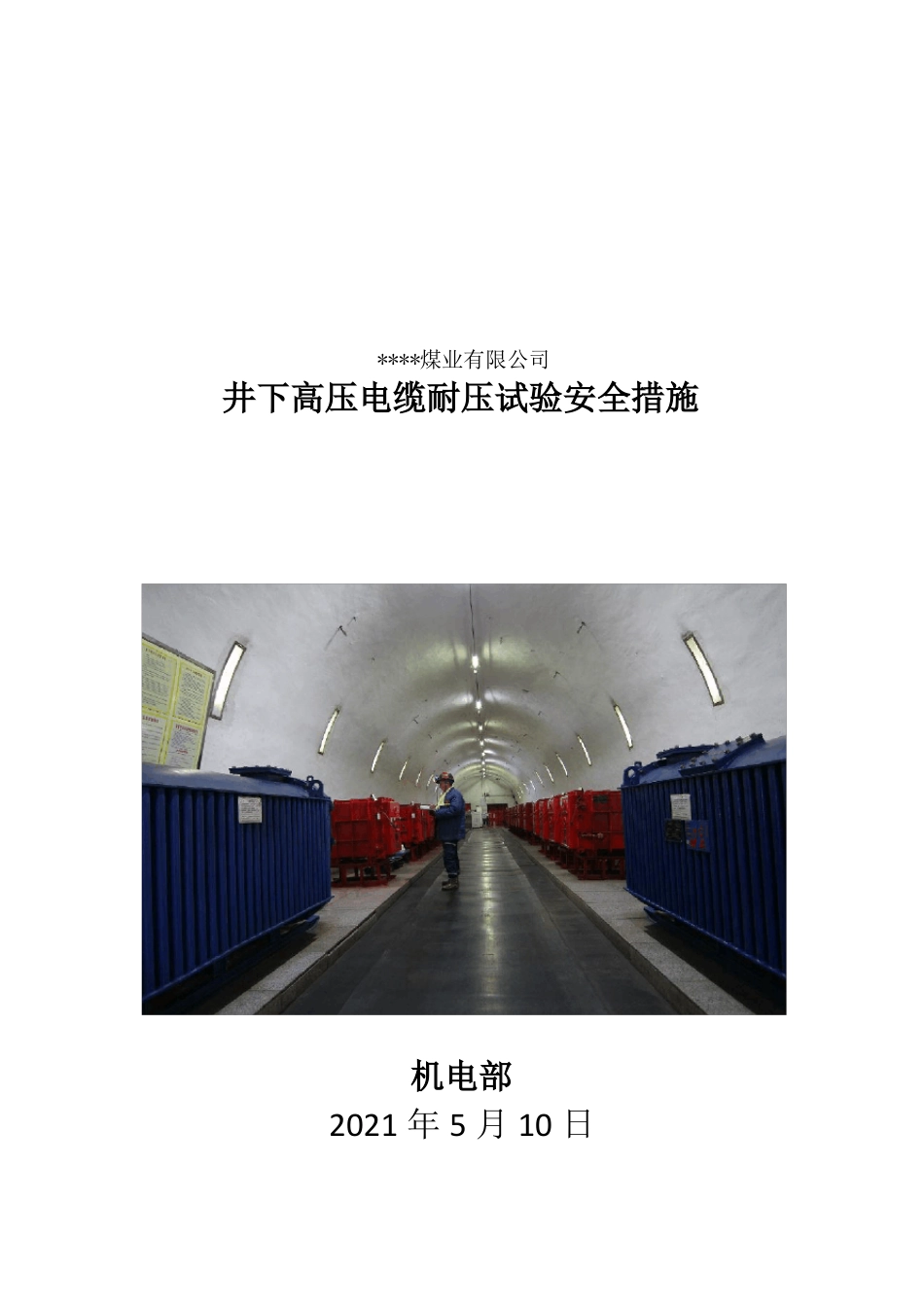

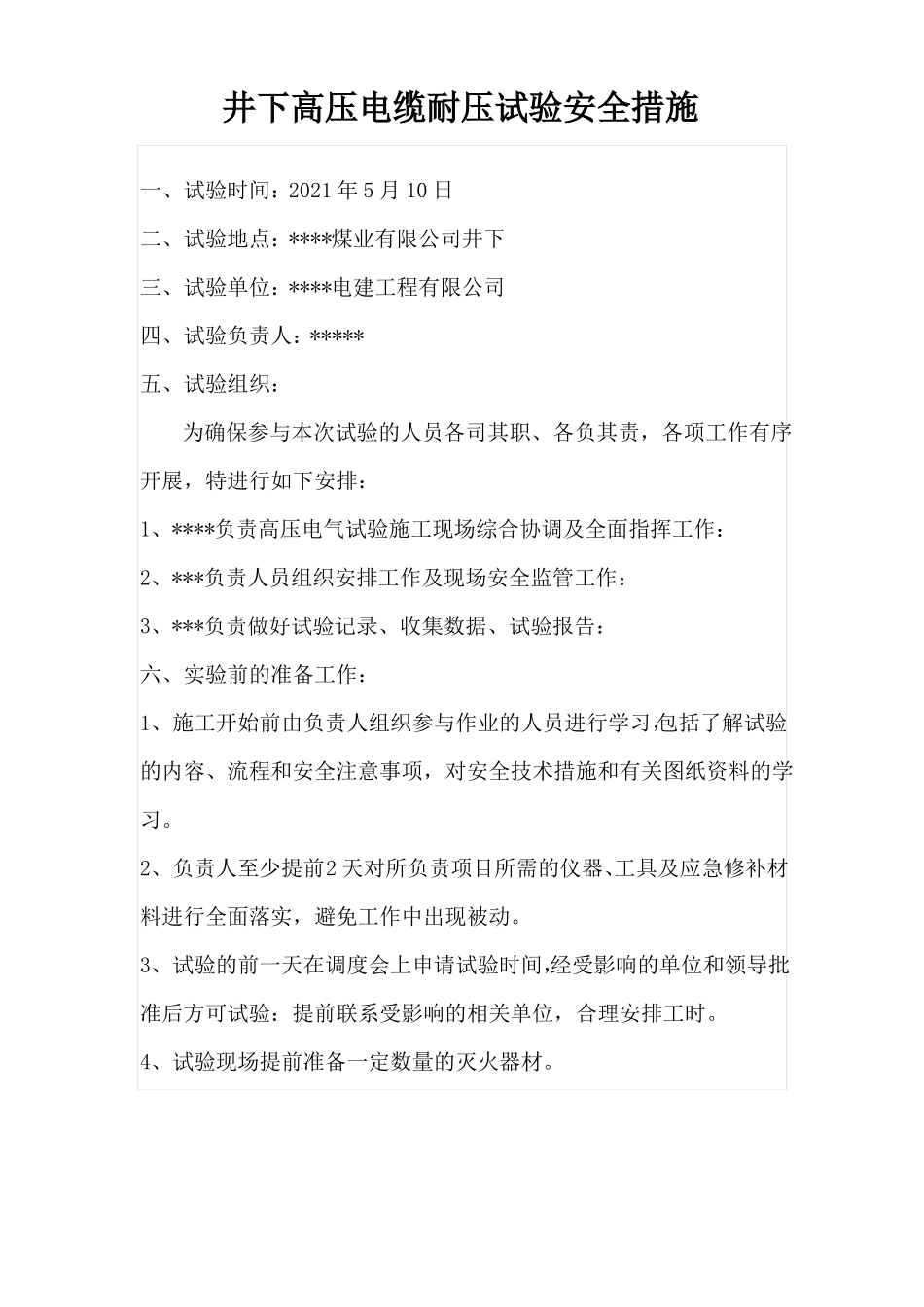

****煤业有限公司井下高压电缆耐压试验安全措施机电部2021年5月10日井下高压电缆耐压试验安全措施一、试验时间：2021年5月10日二、试验地点：****煤业有限公司井下三、试验单位：****电建工程有限公司四、试验负责人：*****五、试验组织：为确保参与本次试验的人员各司其职、各负其责，各项工作有序开展，特进行如下安排：1、****负责高压电气试验施工现场综合协调及全面指挥工作：2、***负责人员组织安排工作及现场安全监管工作：3、***负责做好试验记录、收集数据、试验报告：六、实验前的准备工作：1、施工开始前由负责人组织参与作业的人员进行学习，包括了解试验的内容、流程和安全注意事项，对安全技术措施和有关图纸资料的学习。2、负责人至少提前2天对所负责项目所需的仪器、工具及应急修补材料进行全面落实，避免工作中出现被动。3、试验的前一天在调度会上申请试验时间，经受影响的单位和领导批准后方可试验：提前联系受影响的相关单位，合理安排工时。4、试验现场提前准备一定数量的灭火器材。5、材料和工具：危险警示牌板4块、色相带、耐压试验仪器1台、10KV验电笔2只、高压接地封线2组、2500V高压摇表1块、高压防护用具2套、瓦斯便携仪2个。七、井下耐压试验操作技术以及安全技术措施：（一）停电1、试验负责人根据申请，汇报矿调度所开始施工，同机电部和机电队值班人员联系准备试验。2、记录高压电缆所带负荷开关的分合闸状态。3、联系受影响的单位停掉供电设备，确认所带负荷停掉后，对合闸的分开关，按照从低压到高压的顺序依次停电。4、在需要做耐压试验的高压电缆的两端，试验负责人安排专人对高压开关进行停电。（1）施工人员检查停电高压开关的电流为零时，进行停电，并拉出隔离小车，闭锁、挂好停电牌。（2）在试验现场高压电缆的一端，打开高压开关负荷侧的接线腔，用试电笔验电，确认无电后，方可放电。（3）拆除高压开关的负荷侧的负荷线，将负荷线拉出接线腔，放置在高压绝缘台上。分开高压电缆的三根接头，确保三根接头的间距在200mm以上。（4）在高压电缆的另一端，打开高压开关电源侧的接线腔盖，用试电笔验电，确认无电后，方可放电。（5）拆除高压开关的电源侧的电源线，将电源线拉出接线腔，放置在高压绝缘台上。分开高压电缆的三根接头，确保三根接头的间距在200mm以上。5、在高压电缆的两端位置，使用红色色相带拉上警戒线，确保试验位置5m范围内无人员靠近。（二）试验6、用高压摇表测高压电缆的相间及对地绝缘值，并做好记录。然后对高压电缆进行放电。7、试验人员准备好电缆耐压试验的试验仪器，根据《井下使用高压电缆耐压试验仪器安全技术措施》连接好电源。8、送上试验仪器的电源，试验人员按照《电线、电缆耐压试验操作规程》和电线、电缆耐压试验方法，对高压电缆进行打压试验。9、试验结束后，对高压电缆进行验电、放电。试验人员停掉试验仪器的供电，并拆除供电线路。（三）送电10、在高压电缆的两端，试验负责人安排专人对高压开关进行送电。（1）在试验现场高压电缆的一端，施工人员对高压电缆进行验电、放电，确认无电后，将负荷线的接头连接到高压开关的负荷侧，合上负荷侧的腔盖。（2）在高压电缆的另一端，施工人员对高压电缆进行验电、放电，确认无电后，将电源线的接头连接到高压开关的电源侧，合上电源侧的腔盖。11、试验负责人在确认高压开关和电缆连接正常后，安排专人根据高、低压开关的分合闸记录，按照从高压到低压的顺序，送试验前处于合闸状态的高、低压开关。12、送电正常后，施工人员需等各用电单位负荷全部运转正常后，方可离开现场。八、安全注意事项：1、井下做耐压试验之前，应做好安全准备工作：首先，清理工作地点周围煤屑、煤尘、杂物、易燃物，将工作地点20m范围内用水洒湿。2、用摇表检查附近接地极地电阻，接地电阻不得大于2Ω：准备足够的灭火器、消防砂及其他消防设施，消防器材必须可靠。3、打开高压开关之前，试验负责人安排专人监测施工地点周围20m内瓦斯浓度，瓦斯浓度不得超过0.5%。4、为参加施工人员明确分工，派专人在施工地点两端监视过往行人：安排专人检测瓦斯：安排安全负责人对施工用器材...
