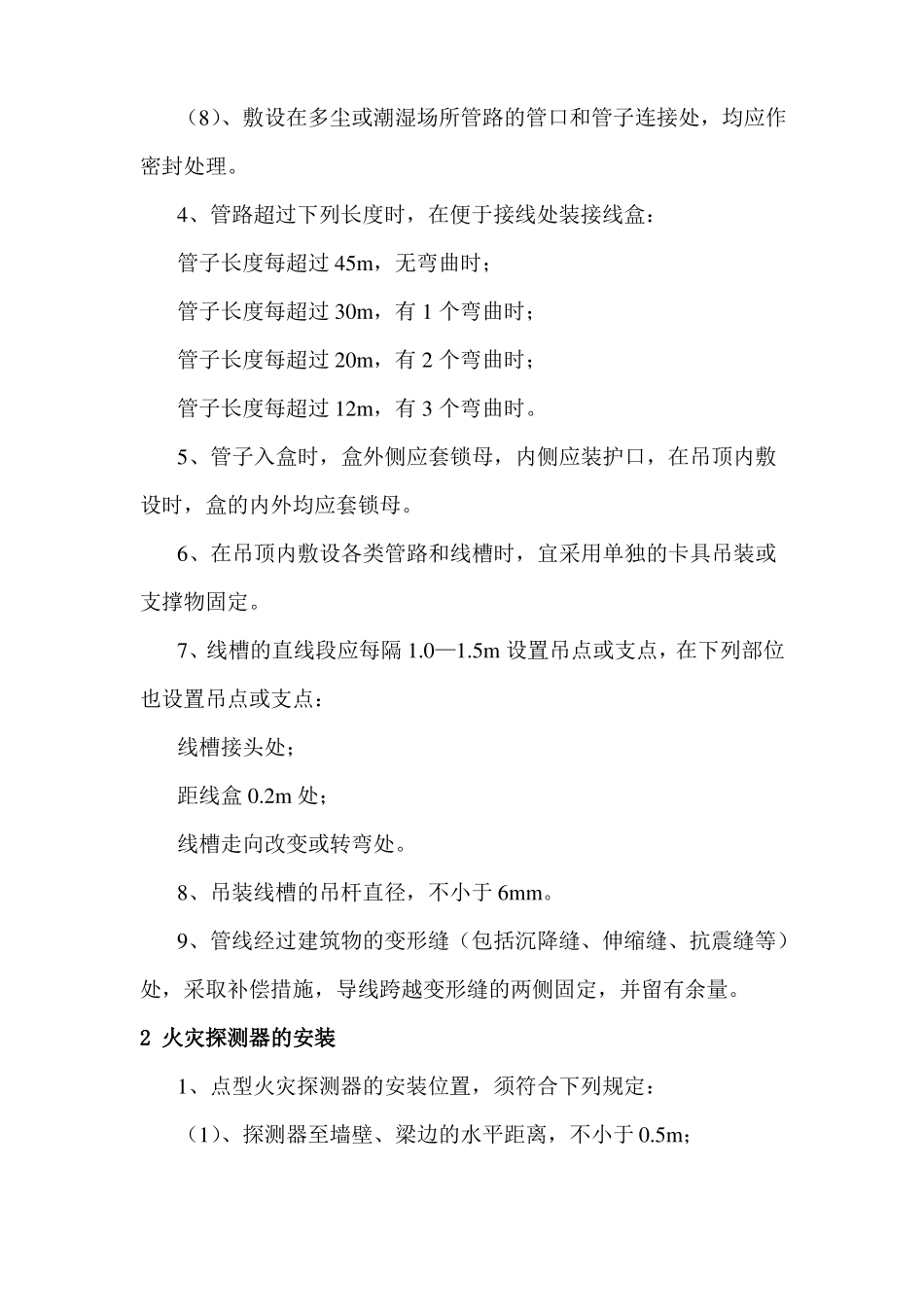

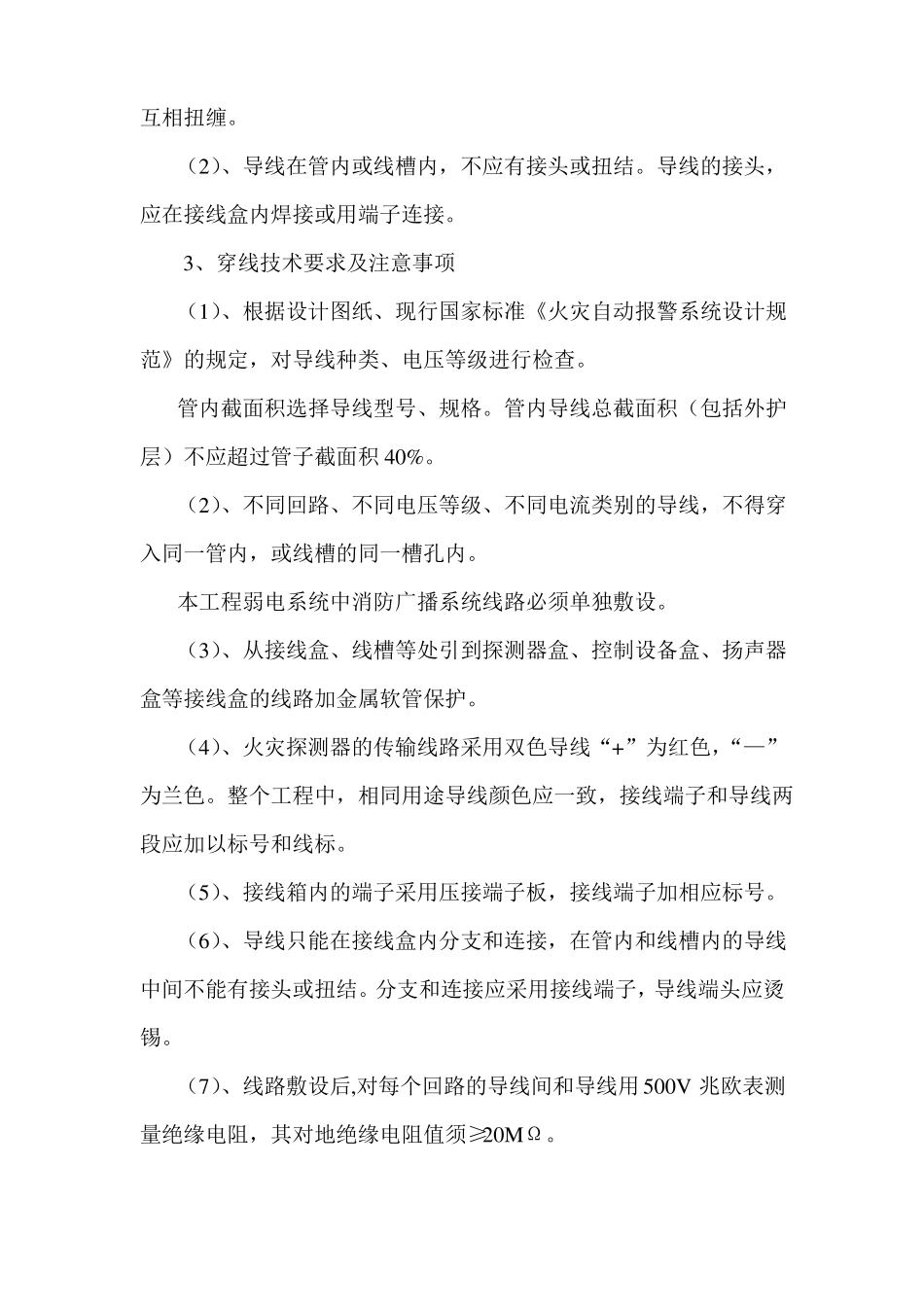

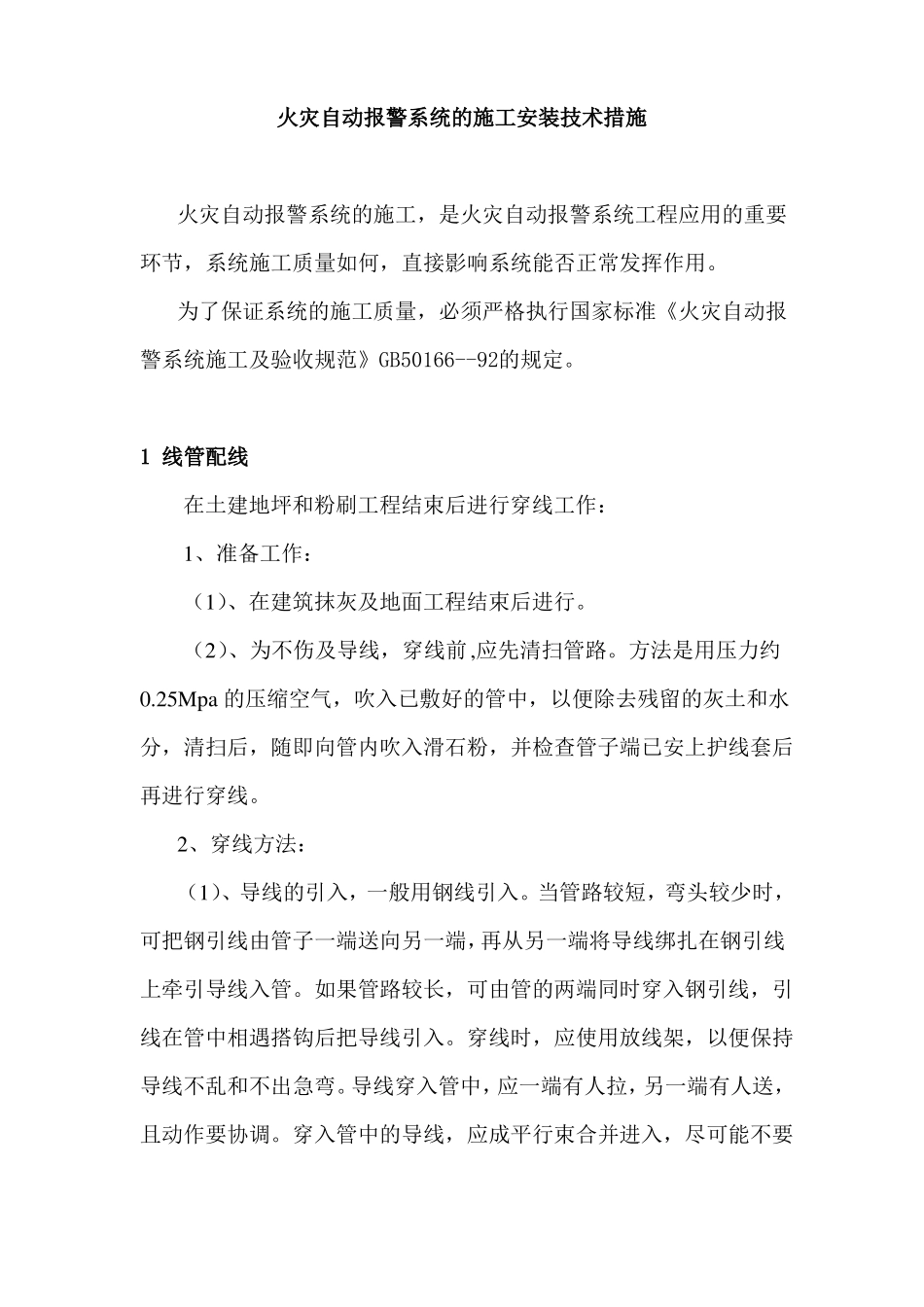

火灾自动报警系统的施工安装技术措施火灾自动报警系统的施工，是火灾自动报警系统工程应用的重要环节，系统施工质量如何，直接影响系统能否正常发挥作用。为了保证系统的施工质量，必须严格执行国家标准《火灾自动报警系统施工及验收规范》GB50166--92的规定。1线管配线在土建地坪和粉刷工程结束后进行穿线工作：1、准备工作：（1）、在建筑抹灰及地面工程结束后进行。（2）、为不伤及导线，穿线前,应先清扫管路。方法是用压力约0.25Mpa的压缩空气，吹入已敷好的管中，以便除去残留的灰土和水分，清扫后，随即向管内吹入滑石粉，并检查管子端已安上护线套后再进行穿线。2、穿线方法：（1）、导线的引入，一般用钢线引入。当管路较短，弯头较少时，可把钢引线由管子一端送向另一端，再从另一端将导线绑扎在钢引线上牵引导线入管。如果管路较长，可由管的两端同时穿入钢引线，引线在管中相遇搭钩后把导线引入。穿线时，应使用放线架，以便保持导线不乱和不出急弯。导线穿入管中，应一端有人拉，另一端有人送，且动作要协调。穿入管中的导线，应成平行束合并进入，尽可能不要互相扭缠。（2）、导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。3、穿线技术要求及注意事项（1）、根据设计图纸、现行国家标准《火灾自动报警系统设计规范》的规定，对导线种类、电压等级进行检查。管内截面积选择导线型号、规格。管内导线总截面积（包括外护层）不应超过管子截面积40%。（2）、不同回路、不同电压等级、不同电流类别的导线，不得穿入同一管内，或线槽的同一槽孔内。本工程弱电系统中消防广播系统线路必须单独敷设。（3）、从接线盒、线槽等处引到探测器盒、控制设备盒、扬声器盒等接线盒的线路加金属软管保护。（4）、火灾探测器的传输线路采用双色导线“+”为红色，“—”为兰色。整个工程中，相同用途导线颜色应一致，接线端子和导线两段应加以标号和线标。（5）、接线箱内的端子采用压接端子板，接线端子加相应标号。（6）、导线只能在接线盒内分支和连接，在管内和线槽内的导线中间不能有接头或扭结。分支和连接应采用接线端子，导线端头应烫锡。（7）、线路敷设后,对每个回路的导线间和导线用500V兆欧表测量绝缘电阻，其对地绝缘电阻值须≥20MΩ。（8）、敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。4、管路超过下列长度时，在便于接线处装接线盒：管子长度每超过45m，无弯曲时；管子长度每超过30m，有1个弯曲时；管子长度每超过20m，有2个弯曲时；管子长度每超过12m，有3个弯曲时。5、管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外均应套锁母。6、在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。7、线槽的直线段应每隔1.0—1.5m设置吊点或支点，在下列部位也设置吊点或支点：线槽接头处；距线盒0.2m处；线槽走向改变或转弯处。8、吊装线槽的吊杆直径，不小于6mm。9、管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，采取补偿措施，导线跨越变形缝的两侧固定，并留有余量。2火灾探测器的安装1、点型火灾探测器的安装位置，须符合下列规定：（1）、探测器至墙壁、梁边的水平距离，不小于0.5m；（2）、探测器周围0.5m内，无遮挡物；（3）、探测器至空调送风口边的水平距离，不小于1.5m；至多孔送风顶棚孔口的水平距离，不小于0.5m。（4）、在宽度小于3m的内走道顶棚上设置探测器时，居中布置。感温探测器的安装间距，不超过10m；感烟探测器的安装间距，不超过15m。探测器距段端墙的距离，不大于探测器安装间距的一半。（5）、探测器水平安装,当必须倾斜安装时,倾斜角不大于45°。2、探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。焊接时，不得使用带腐蚀性的助焊剂。3、探测器的“+”线为红色，“-”线为蓝色，其余线根据不同用途采用其他颜色区分。但同一工程中相同用途的导线颜色应一致。4、探测器底座的外接导线，留有不小于15cm的余量，入端处有明显标志。5、探测器底座的穿孔要封堵，安装完毕后的探测器底座采取保护措施。6、探测器的确认灯，面向便于人员...
