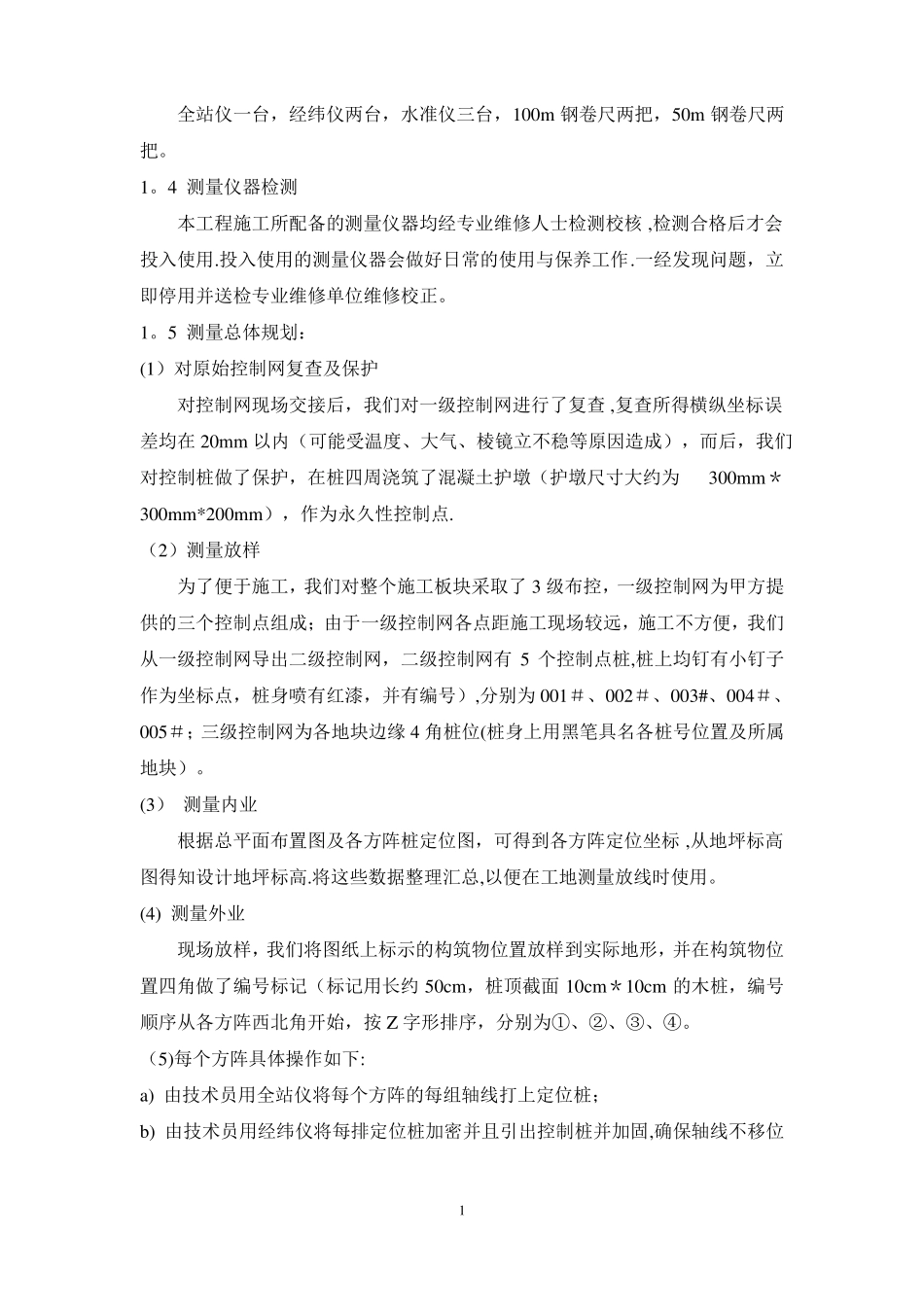

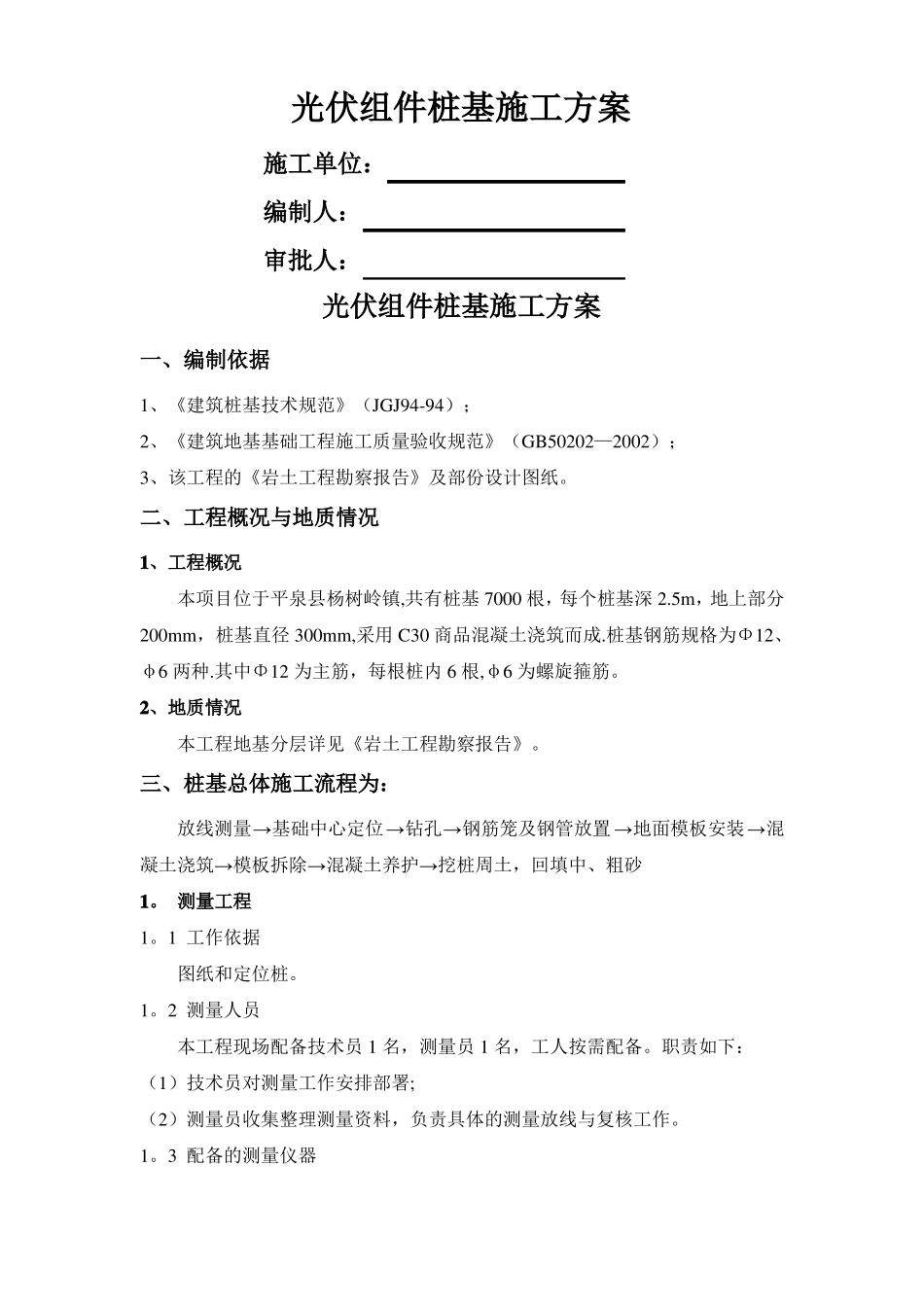

光伏组件桩基施工方案施工单位：编制人：审批人：光伏组件桩基施工方案一、编制依据1、《建筑桩基技术规范》（JGJ94-94）；2、《建筑地基基础工程施工质量验收规范》（GB50202—2002）；3、该工程的《岩土工程勘察报告》及部份设计图纸。二、工程概况与地质情况1、工程概况本项目位于平泉县杨树岭镇,共有桩基7000根，每个桩基深2.5m，地上部分200mm，桩基直径300mm,采用C30商品混凝土浇筑而成.桩基钢筋规格为Φ12、φ6两种.其中Φ12为主筋，每根桩内6根,φ6为螺旋箍筋。2、地质情况本工程地基分层详见《岩土工程勘察报告》。三、桩基总体施工流程为：放线测量→基础中心定位→钻孔→钢筋笼及钢管放置→地面模板安装→混凝土浇筑→模板拆除→混凝土养护→挖桩周土，回填中、粗砂1。测量工程1。1工作依据图纸和定位桩。1。2测量人员本工程现场配备技术员1名，测量员1名，工人按需配备。职责如下：（1）技术员对测量工作安排部署;（2）测量员收集整理测量资料，负责具体的测量放线与复核工作。1。3配备的测量仪器全站仪一台，经纬仪两台，水准仪三台，100m钢卷尺两把，50m钢卷尺两把。1。4测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核,检测合格后才会投入使用.投入使用的测量仪器会做好日常的使用与保养工作.一经发现问题，立即停用并送检专业维修单位维修校正。1。5测量总体规划：(1）对原始控制网复查及保护对控制网现场交接后，我们对一级控制网进行了复查,复查所得横纵坐标误差均在20mm以内（可能受温度、大气、棱镜立不稳等原因造成），而后，我们对控制桩做了保护，在桩四周浇筑了混凝土护墩（护墩尺寸大约为300mm＊300mm*200mm），作为永久性控制点.（2）测量放样为了便于施工，我们对整个施工板块采取了3级布控，一级控制网为甲方提供的三个控制点组成；由于一级控制网各点距施工现场较远，施工不方便，我们从一级控制网导出二级控制网，二级控制网有5个控制点桩,桩上均钉有小钉子作为坐标点，桩身喷有红漆，并有编号）,分别为001＃、002＃、003#、004＃、005＃；三级控制网为各地块边缘4角桩位(桩身上用黑笔具名各桩号位置及所属地块）。(3）测量内业根据总平面布置图及各方阵桩定位图，可得到各方阵定位坐标,从地坪标高图得知设计地坪标高.将这些数据整理汇总,以便在工地测量放线时使用。(4)测量外业现场放样，我们将图纸上标示的构筑物位置放样到实际地形，并在构筑物位置四角做了编号标记（标记用长约50cm，桩顶截面10cm＊10cm的木桩，编号顺序从各方阵西北角开始，按Z字形排序，分别为①、②、③、④。（5)每个方阵具体操作如下:a)由技术员用全站仪将每个方阵的每组轴线打上定位桩；b)由技术员用经纬仪将每排定位桩加密并且引出控制桩并加固,确保轴线不移位1及二次放线时使用；c）由技术员用100m钢尺及经纬仪进行桩孔定位放线,然后用筷子进行定位撒上白灰点;d）由质检员组织各部门人员进行验线，对桩基定位点进行自检，若发现桩基位置有偏差的进行重新定位放线，确保桩基的准确位置.合格后进行下一道工序施工；e）自检合格后通知监理验线，经监理复检合格同意进入下道工序后开始打桩，桩基施工过程中配专人进行过程控制;f)打桩完毕后，质检员进行验桩孔、自检，如发现桩基孔有偏差及时整改，整改完成后重新检查；g)自检合格后通知监理验收桩孔，待全部验收合格后进行下道工序施工；h）桩孔成型后，用经纬仪通过控制木桩进行二次放线，每组钉上轴线控制桩及标高控制桩，然后在轴线控制桩上拉上钢丝,以方便桩模板及模具支架安装；(6）报验、检查在施工过程中，我们会将每次测量和放样的资料同步上报给业主、监理。2。钻孔2。1成孔工艺流程：钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机2.2钻孔机就位:钻孔机就位时,必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺,以便在施工中进行观测、记录。2。3钻孔：调直机架挺杆,对好桩位（用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻。2。4检查成孔质量:2。4。1钻深测定.用测深绳（锤）或手提灯测量孔深及虚土厚度。虚土厚度等于钻孔深的...
