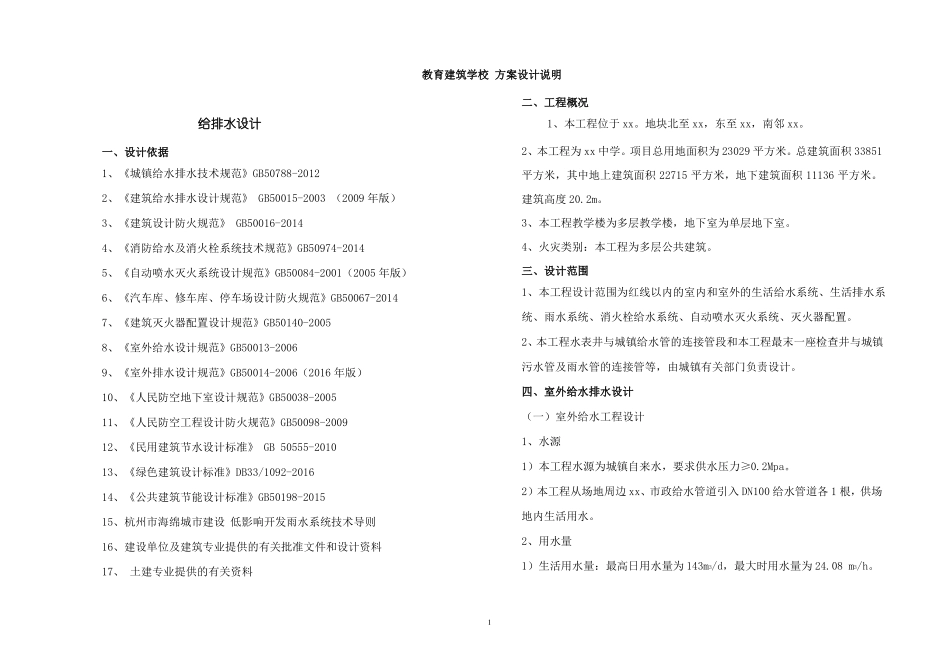

教育建筑学校方案设计说明给排水设计一、设计依据1、《城镇给水排水技术规范》GB50788-20122、《建筑给水排水设计规范》GB50015-2003（2009年版）3、《建筑设计防火规范》GB50016-20144、《消防给水及消火栓系统技术规范》GB50974-20145、《自动喷水灭火系统设计规范》GB50084-2001（2005年版）6、《汽车库、修车库、停车场设计防火规范》GB50067-20147、《建筑灭火器配置设计规范》GB50140-20058、《室外给水设计规范》GB50013-20069、《室外排水设计规范》GB50014-2006（2016年版）10、《人民防空地下室设计规范》GB50038-200511、《人民防空工程设计防火规范》GB50098-200912、《民用建筑节水设计标准》GB50555-201013、《绿色建筑设计标准》DB33/1092-201614、《公共建筑节能设计标准》GB50198-201515、杭州市海绵城市建设低影响开发雨水系统技术导则16、建设单位及建筑专业提供的有关批准文件和设计资料17、土建专业提供的有关资料二、工程概况1、本工程位于xx。地块北至xx，东至xx，南邻xx。2、本工程为xx中学。项目总用地面积为23029平方米。总建筑面积33851平方米，其中地上建筑面积22715平方米，地下建筑面积11136平方米。建筑高度20.2m。3、本工程教学楼为多层教学楼，地下室为单层地下室。4、火灾类别：本工程为多层公共建筑。三、设计范围1、本工程设计范围为红线以内的室内和室外的生活给水系统、生活排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置。2、本工程水表井与城镇给水管的连接管段和本工程最末一座检查井与城镇污水管及雨水管的连接管等，由城镇有关部门负责设计。四、室外给水排水设计（一）室外给水工程设计1、水源1）本工程水源为城镇自来水，要求供水压力≥0.2Mpa。2）本工程从场地周边xx、市政给水管道引入DN100给水管道各1根，供场地内生活用水。2、用水量1）生活用水量：最高日用水量为143m3/d，最大时用水量为24.08m3/h。12）生活用水主要用水项目及其用水量，详见下表：3、给水管道系统1）、本工程室外生活用水和消防用水管道分开设置。2）、厨房冷热水、教室用水、卫生间用水、消防水池水箱补水、地下车库浇洒用水等不同性质用水分水表计量。3）、绿化灌溉、道路浇洒、车库地面冲洗用水设计独立给水系统，采用回用雨水，并分表计量。4）、管材：室外生活给水管采用球墨铸铁管，橡胶圈接口并设支墩。5）、水表井和阀门井均采用砌块砌筑。位于车行道上的阀门井，井圈井盖采用重型防盗铸铁井圈井盖；位于绿化带、人行道及道路外的阀门井，井圈井盖采用B125级钢纤维混凝土井圈井盖。（二）室外排水工程设计1、城市污水管道情况：本工程地块北侧为三义路，设有市政污水预留井，允许本工程污水管道排入；地块南侧为已建绿地，地块西侧为规划幼儿园及已建绿地，地块东侧为规划住宅，不具备污水接管条件。2、本工程室外采用雨、污分流制。3、生活污水排水量：本建筑为公共建筑，最高日排水量以最高日用水量的100%计（不含绿化用水、道路浇洒用水），为117.39m3。4、本工程生活污水汇集并经化粪池处理、厨房废水经隔油池处理、实验室废水经过酸碱中和池处理达标后和生活废水一起排入市政污水管网。5、依据三义路污水汇水范围图，本工程场地处于三义路污水汇水范围内的面积为12363m2，尚有10666m2不在三义路汇水范围内。考虑到本工程整体污水量较小，且除三义路外无市政污水接管条件，故设计场地污水均排入三义路市政污水管网。6、室外排水管道采用承插式钢筋砼管（II级管），橡胶圈接口。7、室外排水检查井均为砖砌检查井且井内需安装防坠网。位于机动车道上的检查井，井盖座采用重型防盗铸铁井盖座；位于非机动车道上及绿化带下的检查井，井盖座采用B125级钢纤维混凝土井盖座。污、废水井为流槽井。（三）室外雨水工程设计1、城市雨水管道情况：本工程北侧三义路设有市政雨水预留井，允许本工程雨水管道排入；地块南侧为已建绿地，地块西侧为规划幼儿园及已建绿地，地块东侧为规2划住宅，不具备雨水接管条件。2、雨水量按杭州地区暴雨强度公式计算：i=(57.694+53.476lgP)/(t+31.546)^1.008上式中：i：设计暴雨强度（mm/min）；P：设计...
