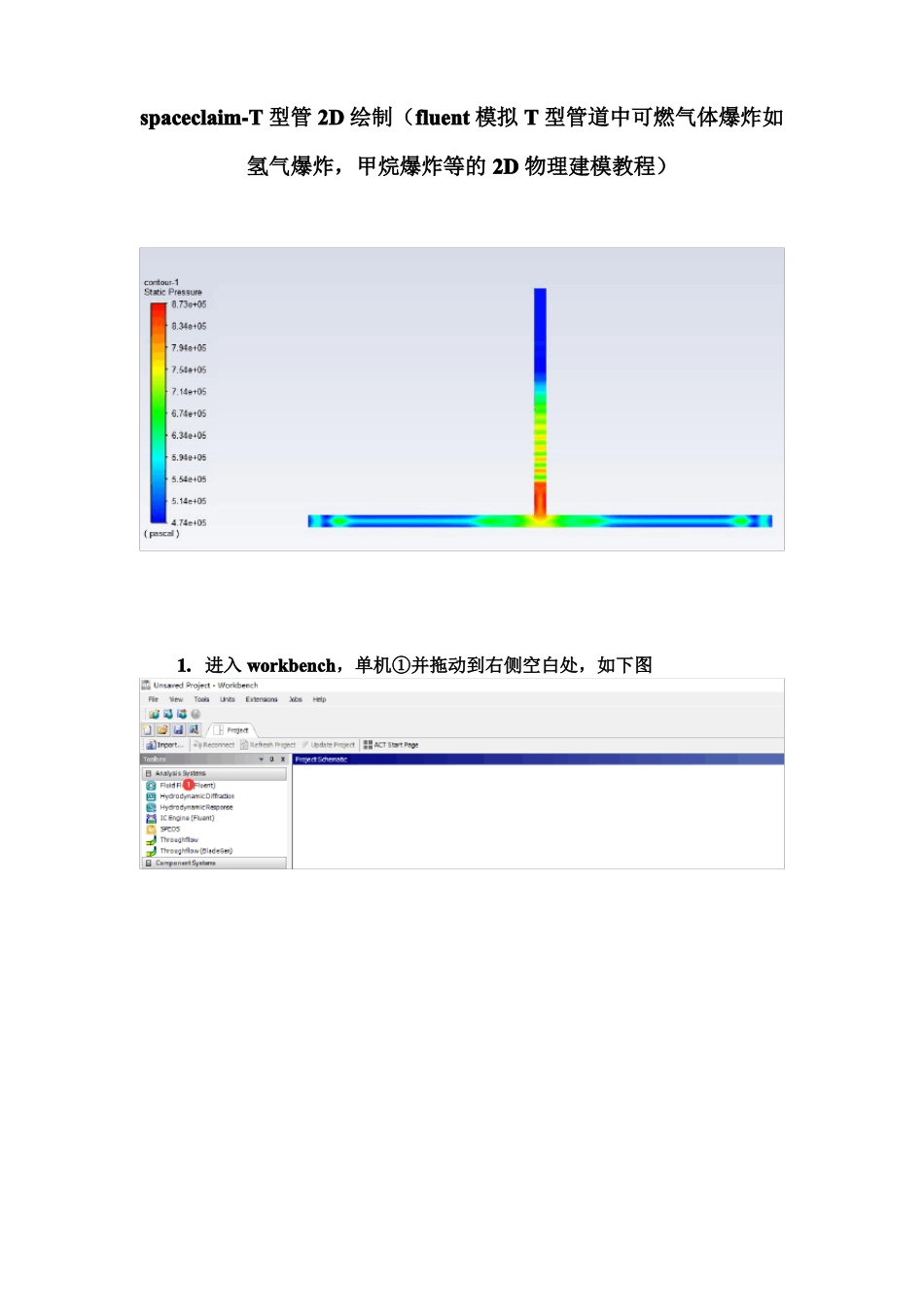

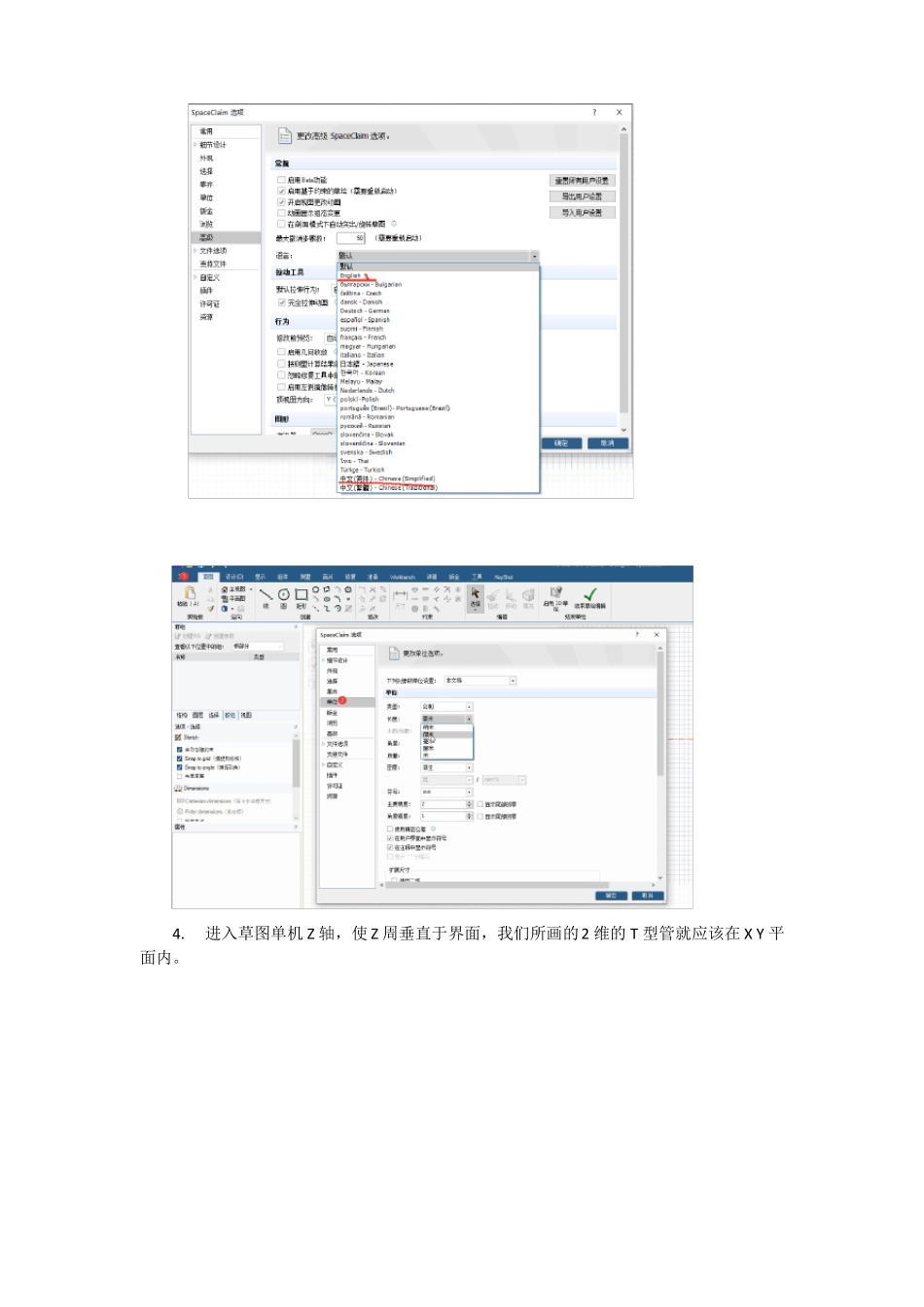

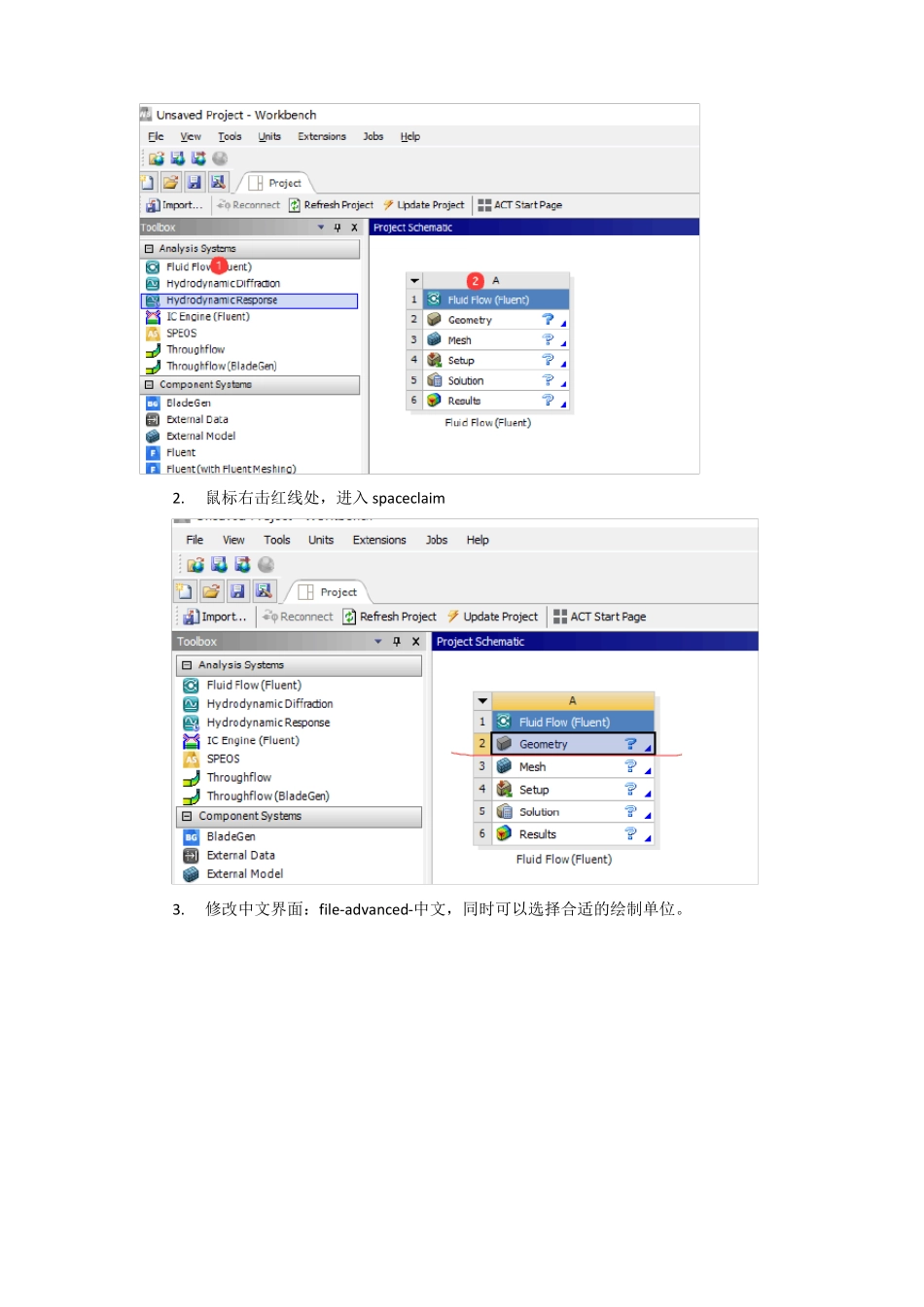

spaceclaim-T型管2D绘制(fluent模拟T型管道中可燃气体爆炸如氢气爆炸,甲烷爆炸等的2D物理建模教程)1.进入workbench,单机①并拖动到右侧空白处,如下图2.鼠标右击红线处,进入spaceclaim3.修改中文界面:file-advanced-中文,同时可以选择合适的绘制单位。4.进入草图单机Z轴,使Z周垂直于界面,我们所画的2维的T型管就应该在XY平面内。5.绘制T型管的下面的直管。6.使用尺寸工具,设定管道的长度和宽度,(这里管道直径是5cm,长度是105cm),此处的英文cm应该是新罗马格式。7.用同样的方法绘制平行与Y轴,并以Y轴为对称轴的100cm的直管。8.点击右上角的结束草图绘制。9.此时绘制出的管道不是通的,需要使用分割来完成去掉重合的边。10.依次单击下图中的对应部分。并使用键盘上的删除键删除不连通的边。11.建立边界。依次单击代表管道壁的直线。建立边界条件组合--wall(此处因为边界条件较为简单,直接按照fluent中的设置规则命名,在导入fluent后,fluent软件会自动识别边界并默认,进而不用单独在fluent中设置边界。)12.关闭spaceclaim,并进入meshing,进行网格划分。关于常用的几个快捷键:1.按住鼠标中间滚轮可以实现对绘制图像的3D效果查看2.滚动鼠标中间滚轮,放大缩小视野3.同时按住键盘上的ctrl和鼠标中间滚轮可以移动所画的图像
