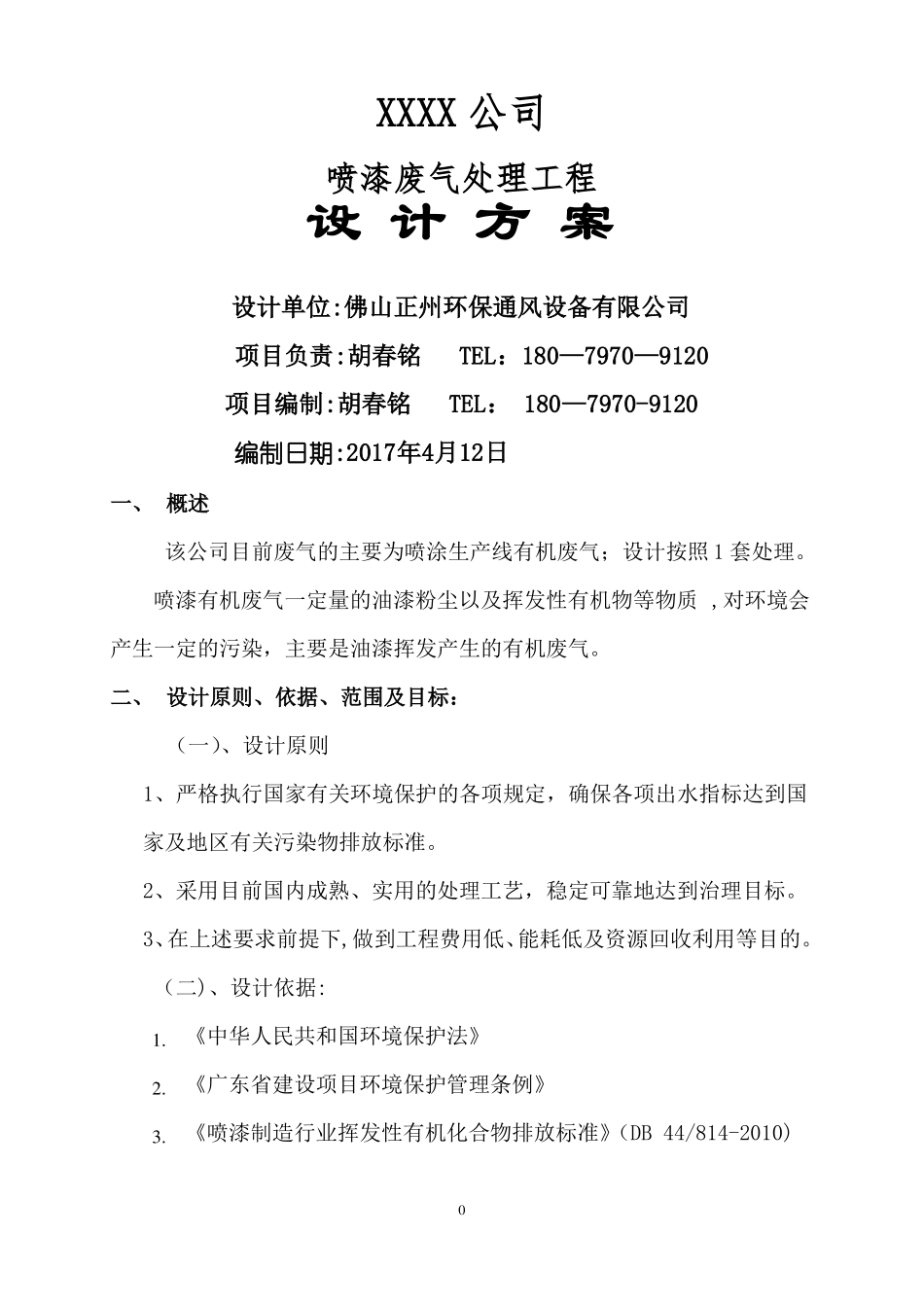

XXXX公司喷漆废气处理工程设计方案设计单位:佛山正州环保通风设备有限公司项目负责:胡春铭TEL：180—7970—9120项目编制:胡春铭TEL：180—7970-9120编制日期:2017年4月12日一、概述该公司目前废气的主要为喷涂生产线有机废气；设计按照1套处理。喷漆有机废气一定量的油漆粉尘以及挥发性有机物等物质,对环境会产生一定的污染，主要是油漆挥发产生的有机废气。二、设计原则、依据、范围及目标：（一）、设计原则1、严格执行国家有关环境保护的各项规定，确保各项出水指标达到国家及地区有关污染物排放标准。2、采用目前国内成熟、实用的处理工艺，稳定可靠地达到治理目标。3、在上述要求前提下,做到工程费用低、能耗低及资源回收利用等目的。（二)、设计依据:1.《中华人民共和国环境保护法》2.《广东省建设项目环境保护管理条例》3.《喷漆制造行业挥发性有机化合物排放标准》（DB44/814-2010)0环保工程治理设计方案（三)、设计范围:本方案设计范围从厂方废气排放管道直接接入，其中包括：本处理设施的废气治理设备、工艺设计、管道布置、电器设备以及相关的设备等。（四）、设计目标:设计要求：本方案有机废气净化处理后，达到喷漆制造行业挥发性有机化合物排放标准《DB44/814—2010》污染物名称排放标准排放速率笨≤1mg/m3≤0。4kg/h甲苯与二甲苯≤20mg/m3≤1。0kg/h总VOCs≤30mg/m3≤2.9kg/h三、设计内容、规模及要求：处理工艺为：采用油漆分解装置进行预处理,接着进入UV紫外光解废气除臭净化器进行净化处理达标后高空排放。1)有机废气处理工艺介绍有机废气风管油漆分解装置UV紫外光解废气除臭引风机达标排放2)油漆分解装置废气先由车间收集系统进入油漆分解装置去除废气中颗粒物，以免堵塞有机废气净化装置，再进入有机废气净化装置.在有机废气净化装置的净化工艺流程后，废气得到净化，排出的废气量可达标排放。油漆分解装置，是我公司针对油漆雾等粘性粉尘进行预处理的一种净化设备，它具有除尘效率高，不堵塞,阻力小、水雾去除率高等特点，除尘1环保工程治理设计方案效率≥85%，水雾去除率≥90%.3)UV紫外光解废气除臭净化器介绍a、UV紫外线光解区：1。利用特制的高能高臭氧UV紫外线光束照射恶臭气体，改变恶臭气体的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下,降解转变成低分子化合物,如CO2、H2O等。2。利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧,因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。UV+O2→O-+O＊（活性氧）O+O2→O3（臭氧）,众所周知臭氧对有机物具有极强的氧化作用,对恶臭气体及其它刺激性异味有立竿见影的清除效果。3。恶臭气体利用排风设备输入到本净化设备后,净化设备运用高能UV紫外线光束及恶臭气体进行协同分解氧化反应,使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。4。利用高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸(DNA），再通过臭氧进行氧化反应，彻底达到脱臭及杀灭细菌的目的.b、产品性能综述1.高能除恶臭：能高效去除挥发性有机物(VOC)、无机物醇类等主要污染物，以及各种恶臭味,脱臭效率可达80％以上，脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准（GB14554—93）。2.无需添加任何物质:只需要设置相应的排风管道和排风动力，使恶臭气体通过本设置进行脱臭分解净化，无需添加任何物质参与化学反应。3.适应性强：可适应高浓度，大气量,不同恶臭气体物质的脱臭净化处理，2环保工程治理设计方案可每天24小时连续工作,运行稳定可靠，4.运行成本低：本设备无任何机械动作，无噪音，无需专人管理和日常维护,只需作定期检查，本设备能耗低，(每处理1000m³/h，仅耗电约0。1度电能），设备风阻极低＜30pa,可节约大量排风动力能耗.5.设置占地面积小,自重轻:适合于布置紧凑、场地狭小等特殊条件，设备占地面积＜1㎡/处理1000m³/h风量)6.优质进口材料制造:防火、防腐蚀性能高,性能稳定，使用寿命长。7.环保高科技专利产品：采用国际上最先进技术理念，通过专家及我公司工程技术人员长期反复的试验,开发研制的，具有完全自主知...
