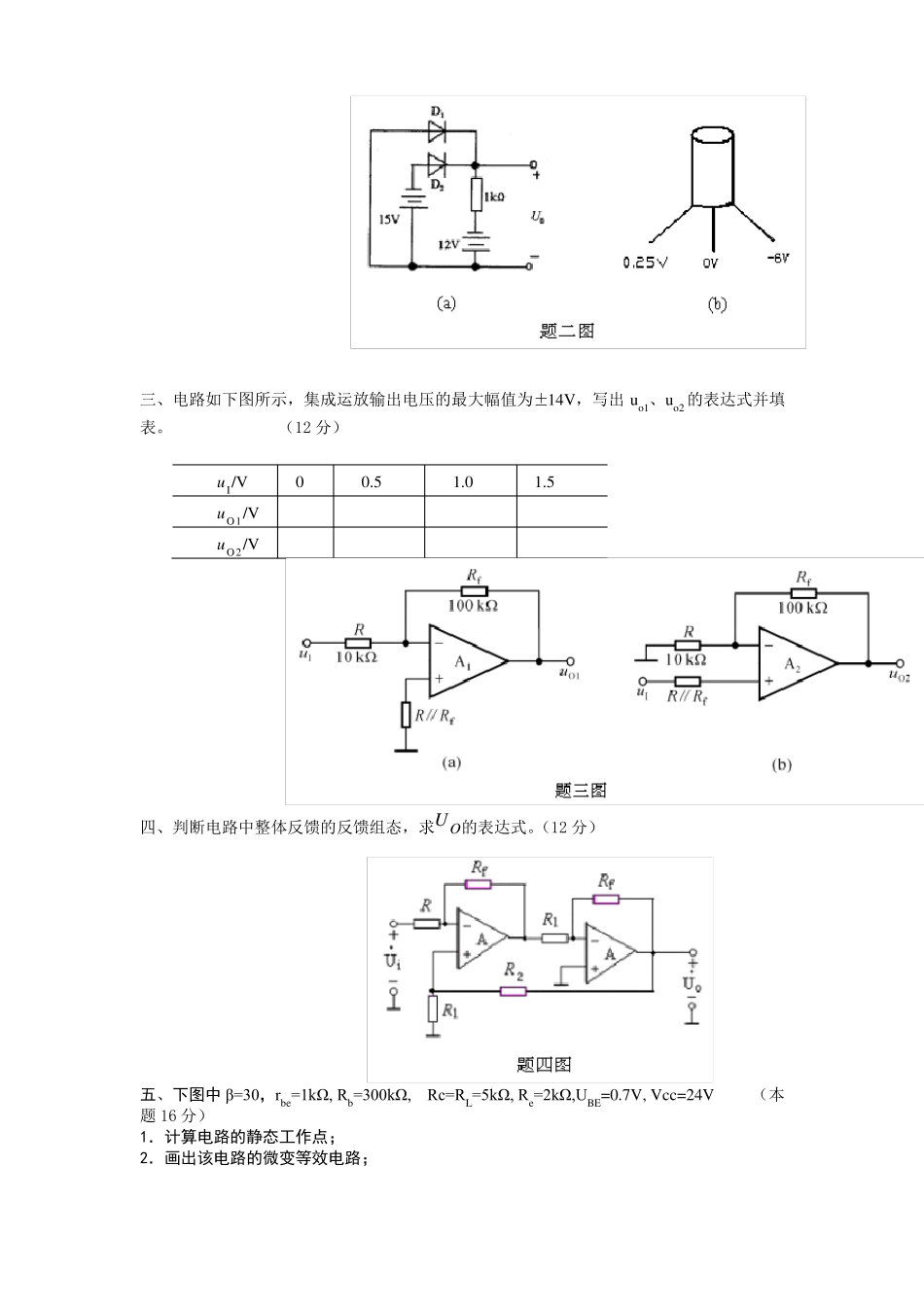

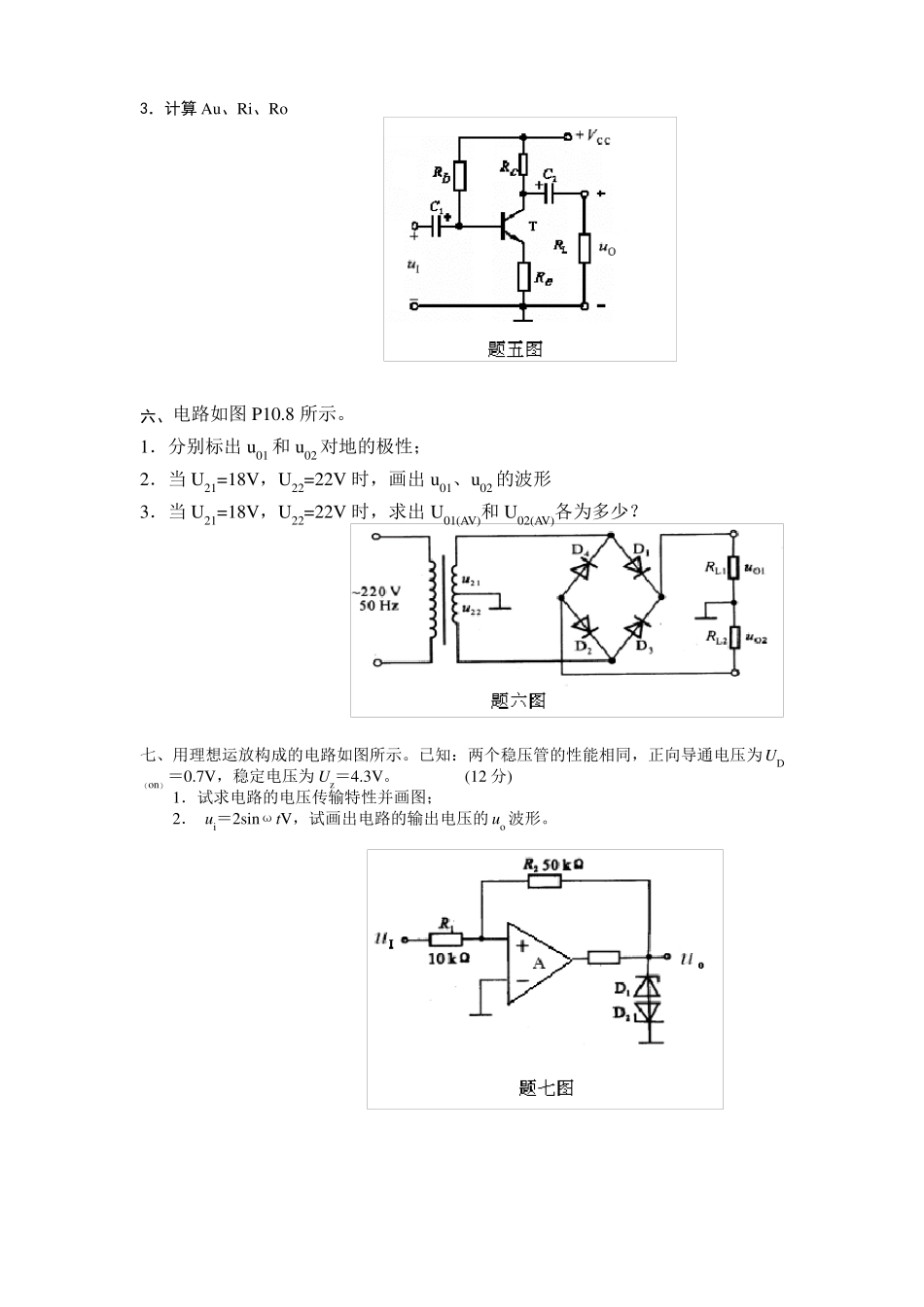

模拟电子技术试卷一、填空题(本题24分，每空1.5分)1.稳压管通常工作在状态（A.正向导通；B.反向击穿）。2.在OCL乙类功放中，若其最大输出功率为1W，则电路中功放管（单管）的集电极最大功耗约为。3.某放大电路负载开路时，UO=6V，接上3KΩ负载后，UO=4V，说明该放大电路的输出电阻R0=。4.正弦波振荡器的振荡条件是。5.为了避免50Hz电网电压的干扰信号进入放大器，应选用滤波电路。6.在放大电路中，为了稳定静态工作点，应引入负反馈，为了稳定放大倍数应引入负反馈。7.互补输出级中的BJT通常采用接法，其目的是为了提高（A.负载能力；B.最大不失真输出电压）。8.通用型集成运放通常采用耦合方式。9.双极型三极管是控制器件，当其工作在放大区时发射极需要加偏置电压，集电极需要加偏置电压；场效应管是控制器件。10.在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。二、(共12分)1．二极管电路如图所示，考虑二极管的正向压降为0.7V，求输出电压Uo（6分）2．测得处于放大状态的三极管三个管脚的直流电位如图所示，（6分）试说明三极管为（）管，（）类型。a.硅管；b.锗管；c.NPN；d.PNP；三、电路如下图所示，集成运放输出电压的最大幅值为±14V，写出uo1、uo2的表达式并填表。（12分）uI/VuO1/VuO2/V00.51.01.5四、判断电路中整体反馈的反馈组态，求UO的表达式。（12分）五、下图中β=30，rbe=1kΩ,Rb=300kΩ,Rc=RL=5kΩ,Re=2kΩ,UBE=0.7V,Vcc=24V（本题16分）1．计算电路的静态工作点；2．画出该电路的微变等效电路；3．计算Au、Ri、Ro六、电路如图P10.8所示。1．分别标出u01和u02对地的极性；2．当U21=18V，U22=22V时，画出u01、u02的波形3．当U21=18V，U22=22V时，求出U01(AV)和U02(AV)各为多少？七、用理想运放构成的电路如图所示。已知：两个稳压管的性能相同，正向导通电压为UD（on）＝0.7V，稳定电压为Uz＝4.3V。(12分)1．试求电路的电压传输特性并画图；2．ui＝2sinωtV，试画出电路的输出电压的uo波形。参考答案一、1．1．反向击穿；2．2．0.2W；3．3．1.5K；F12nAB4．4．和A；5．5．带阻；6．6．直流、交流；7．7．共集、负载能力；8．8．直接；9．9．电流、正向、反向、电压；10．10．线性、非线性；二、1．1．Uo＝－0.7V；2．2．锗管、PNP；三、uo110uIuI/VuO1/VuO2/V0uo211uI0.51.01.500－55.5-1011-1414四、电压－串联负反馈UfR1R1FAuf12UoR1R2FR1RUoAufUI(12)UIR1五、1．VCCUBEQIBQ64ARb(1)ReICQIBQ1.9mAUCEQVCCICQ(RcRe)10.7V2．3．(Rc//RL)1.2Aurbe(1)ReRiRb//[rbe(1)Re]52KRoRc5K六、1．Uo1对地极性为“正”，Uo2对地极性为“负”；2．3．Uo1(AV)Uo2(AV)0.45(U21U22)18V七、UTHR1UZ0.86VR2
