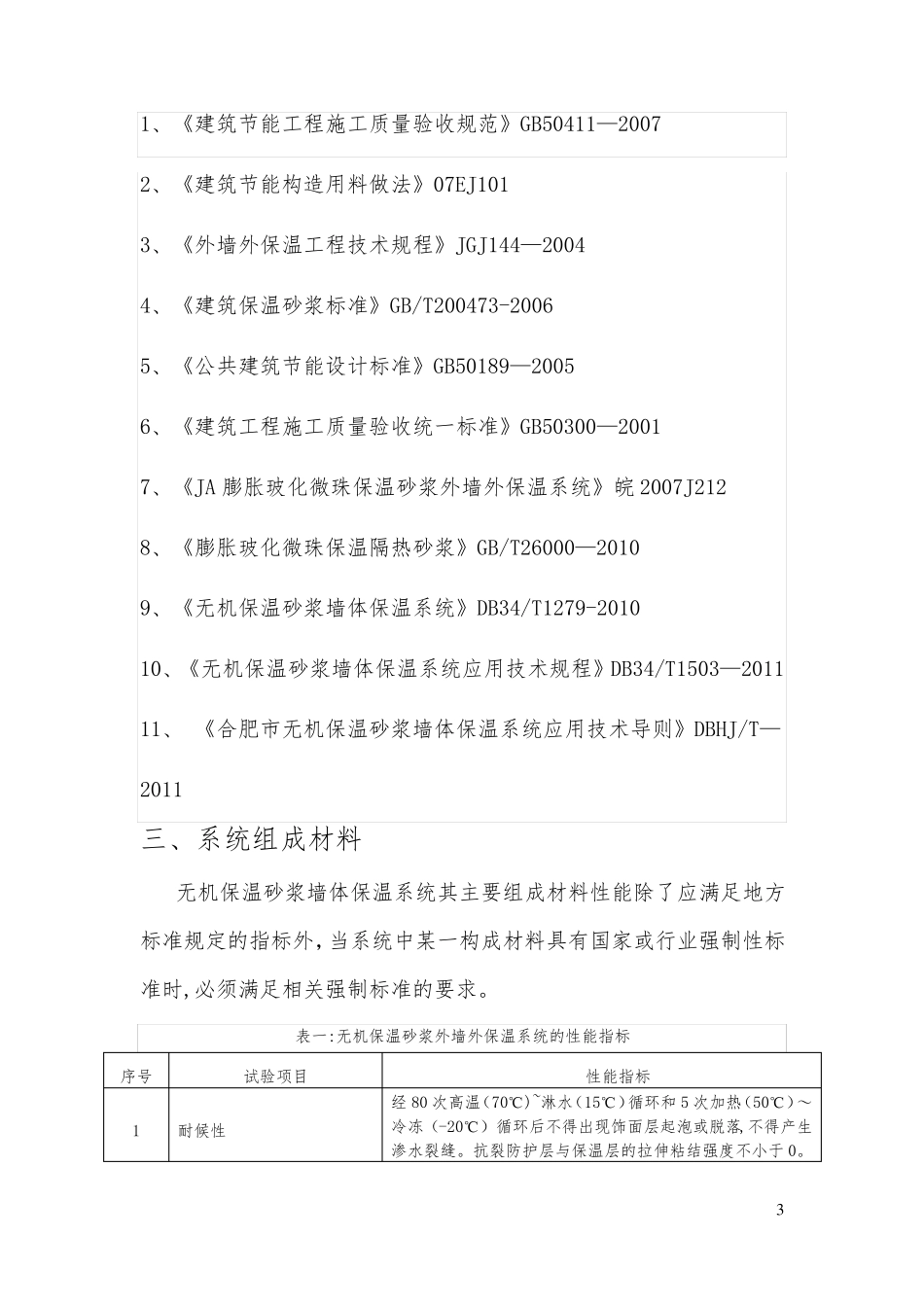

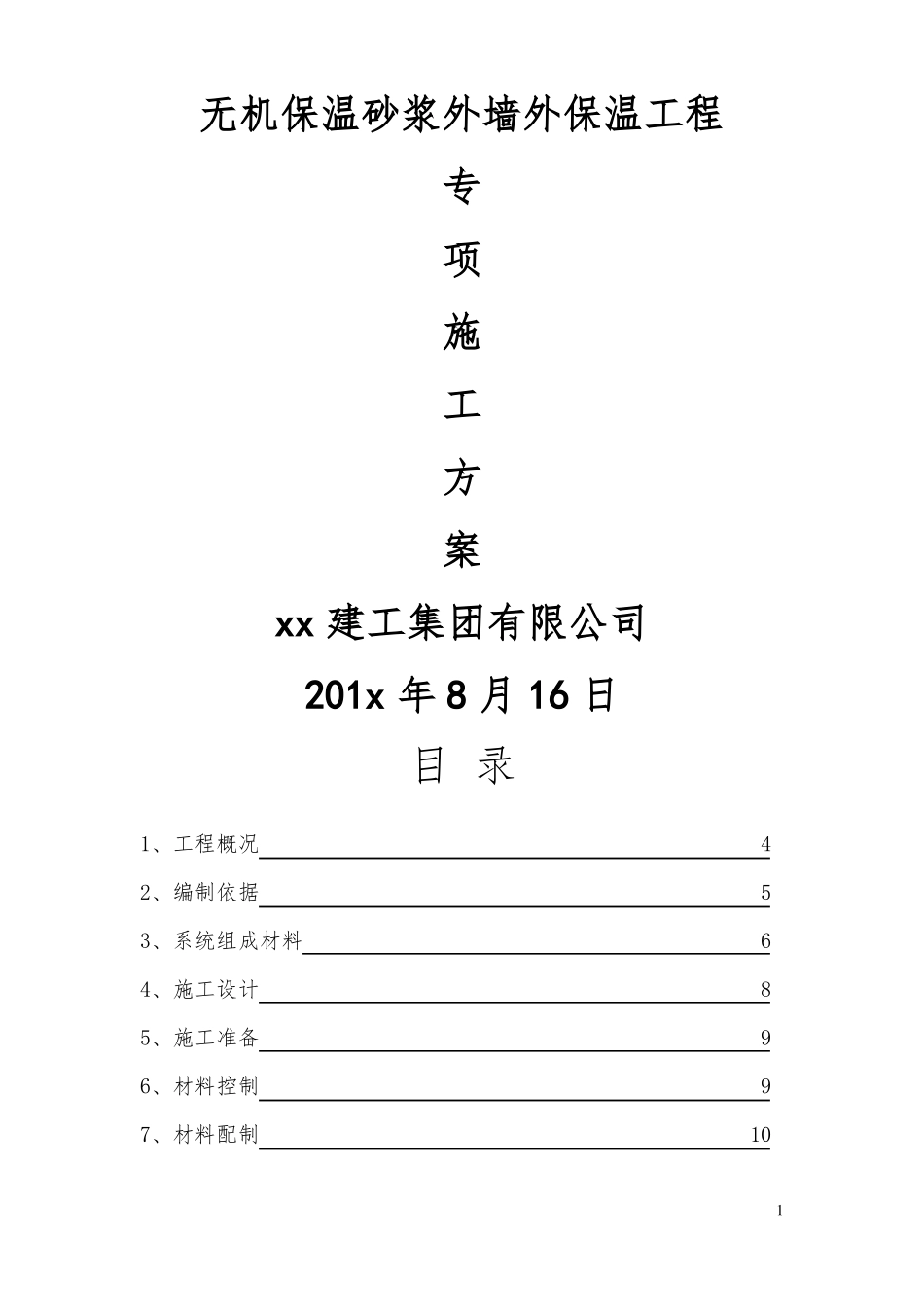

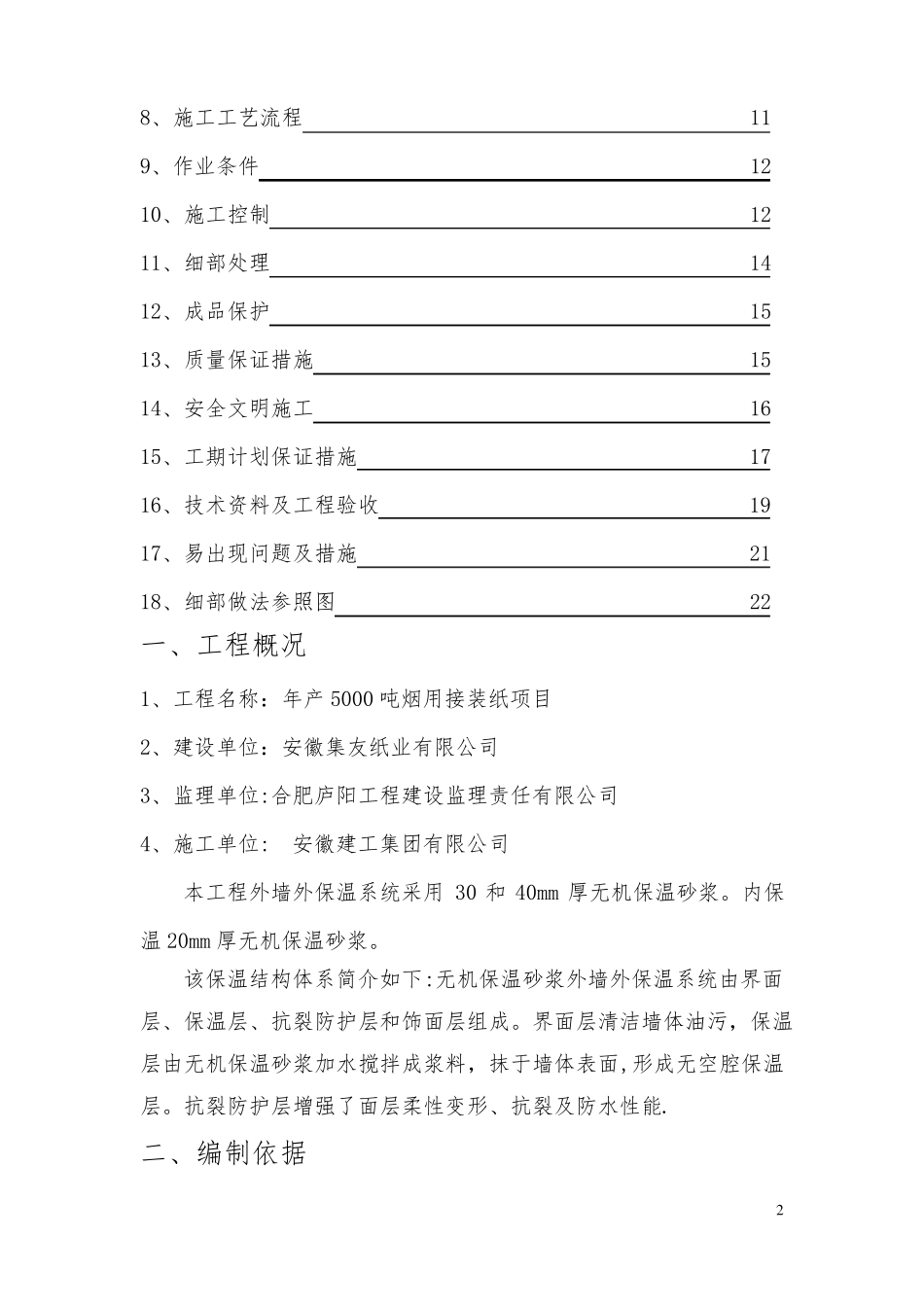

无机保温砂浆外墙外保温工程专项施工方案xx建工集团有限公司201x年8月16日目录1、工程概况42、编制依据53、系统组成材料64、施工设计85、施工准备96、材料控制97、材料配制1018、施工工艺流程119、作业条件1210、施工控制1211、细部处理1412、成品保护1513、质量保证措施1514、安全文明施工1615、工期计划保证措施1716、技术资料及工程验收1917、易出现问题及措施2118、细部做法参照图22一、工程概况1、工程名称：年产5000吨烟用接装纸项目2、建设单位：安徽集友纸业有限公司3、监理单位:合肥庐阳工程建设监理责任有限公司4、施工单位:安徽建工集团有限公司本工程外墙外保温系统采用30和40mm厚无机保温砂浆。内保温20mm厚无机保温砂浆。该保温结构体系简介如下:无机保温砂浆外墙外保温系统由界面层、保温层、抗裂防护层和饰面层组成。界面层清洁墙体油污，保温层由无机保温砂浆加水搅拌成浆料，抹于墙体表面,形成无空腔保温层。抗裂防护层增强了面层柔性变形、抗裂及防水性能.二、编制依据21、《建筑节能工程施工质量验收规范》GB50411—20072、《建筑节能构造用料做法》07EJ1013、《外墙外保温工程技术规程》JGJ144—20044、《建筑保温砂浆标准》GB/T200473-20065、《公共建筑节能设计标准》GB50189—20056、《建筑工程施工质量验收统一标准》GB50300—20017、《JA膨胀玻化微珠保温砂浆外墙外保温系统》皖2007J2128、《膨胀玻化微珠保温隔热砂浆》GB/T26000—20109、《无机保温砂浆墙体保温系统》DB34/T1279-201010、《无机保温砂浆墙体保温系统应用技术规程》DB34/T1503—201111、《合肥市无机保温砂浆墙体保温系统应用技术导则》DBHJ/T—2011三、系统组成材料无机保温砂浆墙体保温系统其主要组成材料性能除了应满足地方标准规定的指标外，当系统中某一构成材料具有国家或行业强制性标准时,必须满足相关强制标准的要求。表一:无机保温砂浆外墙外保温系统的性能指标序号1耐候性试验项目性能指标经80次高温（70℃)~淋水（15℃）循环和5次加热（50℃）～冷冻（-20℃）循环后不得出现饰面层起泡或脱落,不得产生渗水裂缝。抗裂防护层与保温层的拉伸粘结强度不小于0。312MPa并且破坏部位应位于保温层内2吸水量/(g/㎡）浸水1hC型3抗冲击强度T型4567891011抗风压值耐冻融水蒸气湿流密度/g/(㎡·h)不透水性耐磨损（500L砂）系统抗拉强度（C型）/MPa饰面砖粘结强度（T型)/MPa抗震性能加强型10J冲击合格3J冲击合格不小于工程项目的风荷载设计值10次循环表面无裂纹、空鼓、起泡、剥离现象≥0.85试样防护层内侧无水渗透无开裂、龟裂或表面保护层剥落、损伤≥0。12，并且破坏部位不得位于各层界面≥0。4设防裂度等级下面砖饰面及外保温系统无脱落表二:界面砂浆的性能指标序号试验项目原强度1压剪粘结强度/MPa耐水耐冻融表三:无机保温砂浆的性能指标序号123456789干表观密度/kg/m抗压强度/MPa导热系数/W/（m·K）压剪粘结强度/kPa软化系数燃烧性能级别线性收缩率/%分层度/mm放射性射性比活度应同时满足IRa≤1.0Ir≤1.03≤1000普通型3J冲击合格性能指标≥0.7≥0.5≥0。5试验项目Ⅰ型240～300≥0.20≤0.070≥50性能指标Ⅱ型301~400≥0.40≤0.085≥50≥0.50应符合GB8624规定的A级要求≤0.30≤20天然放射性核素镭—266、钍—232、钾—40的放4表四:抗裂砂浆的性能指标序号12345试验项目拉伸粘结强度/MPa(常温28d）浸水拉伸粘结强度/MPa（浸水7d）可操作时间/h在可操作时间内粘结强度/MPa压折比表五：锚固件的主要性能指标性能指标≥0.7≥0.5≥1.5≥0.7≤3。0序号123试验项目塑料锚栓有效锚固深度/mm塑料圆盘直径/mm单个塑料锚栓抗拉承载力标准值/kN≥25≥50≥0。80性能指标表六：耐碱网格布的性能指标序号123网孔中心距/mm单位面积质量/g/m２试验项目普通型加强型普通型加强型性能指标4×4、5×5、6×66×6≥160≥500≥1250断裂强力（经、纬向）普通型/N/50mm4567加强型耐碱强力保留率（经、纬向）/%断裂伸长率(经、纬向）/％涂塑量/g/㎡≥20≥3000≥90≤5玻璃成分/%符合JC719-1996的规定，其中ZrO214。5±0。8，TiO26。0±0。5四、施工设计设计无机保温砂浆外墙外保温系统时,不得更改系统构造和组成...
