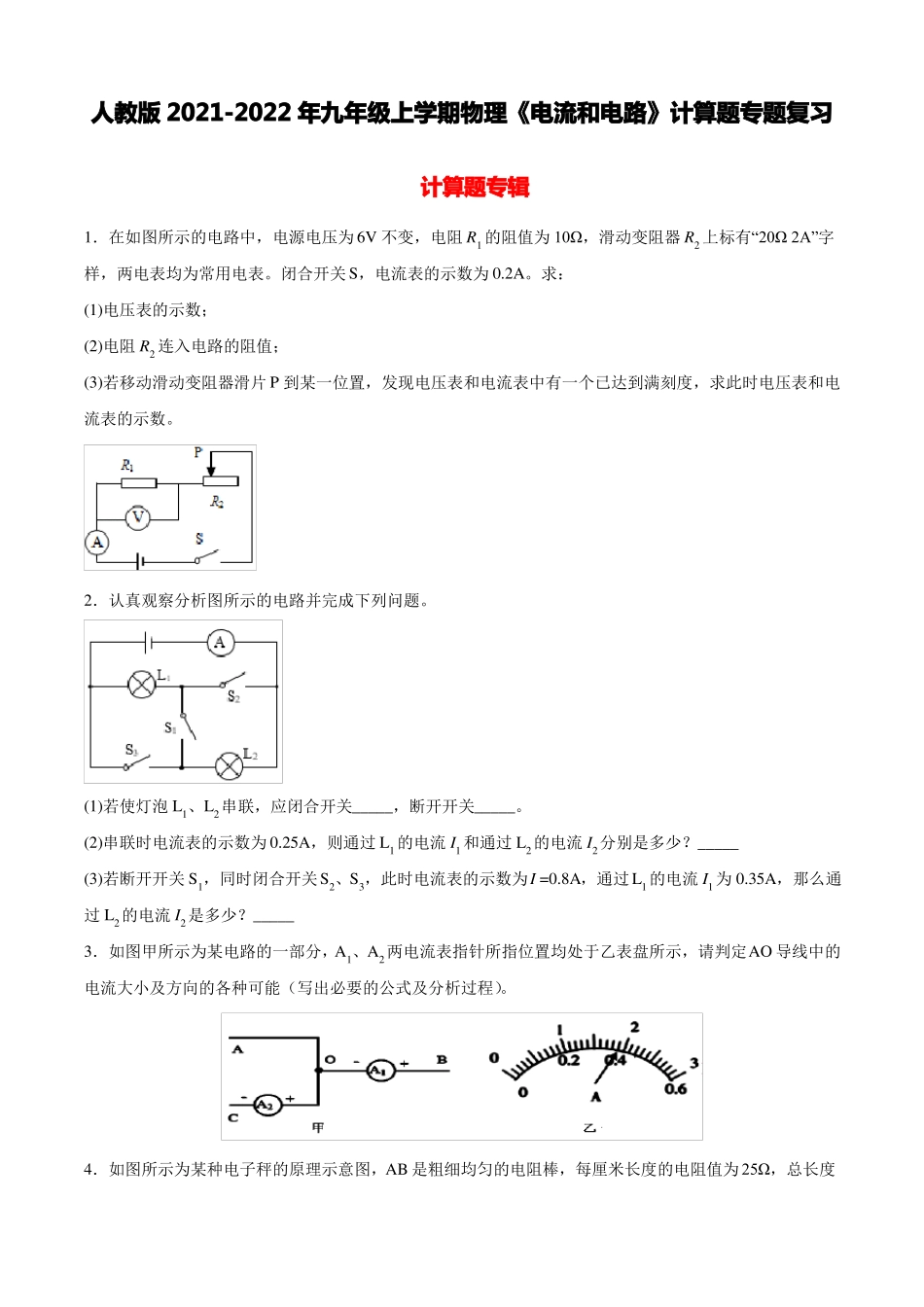

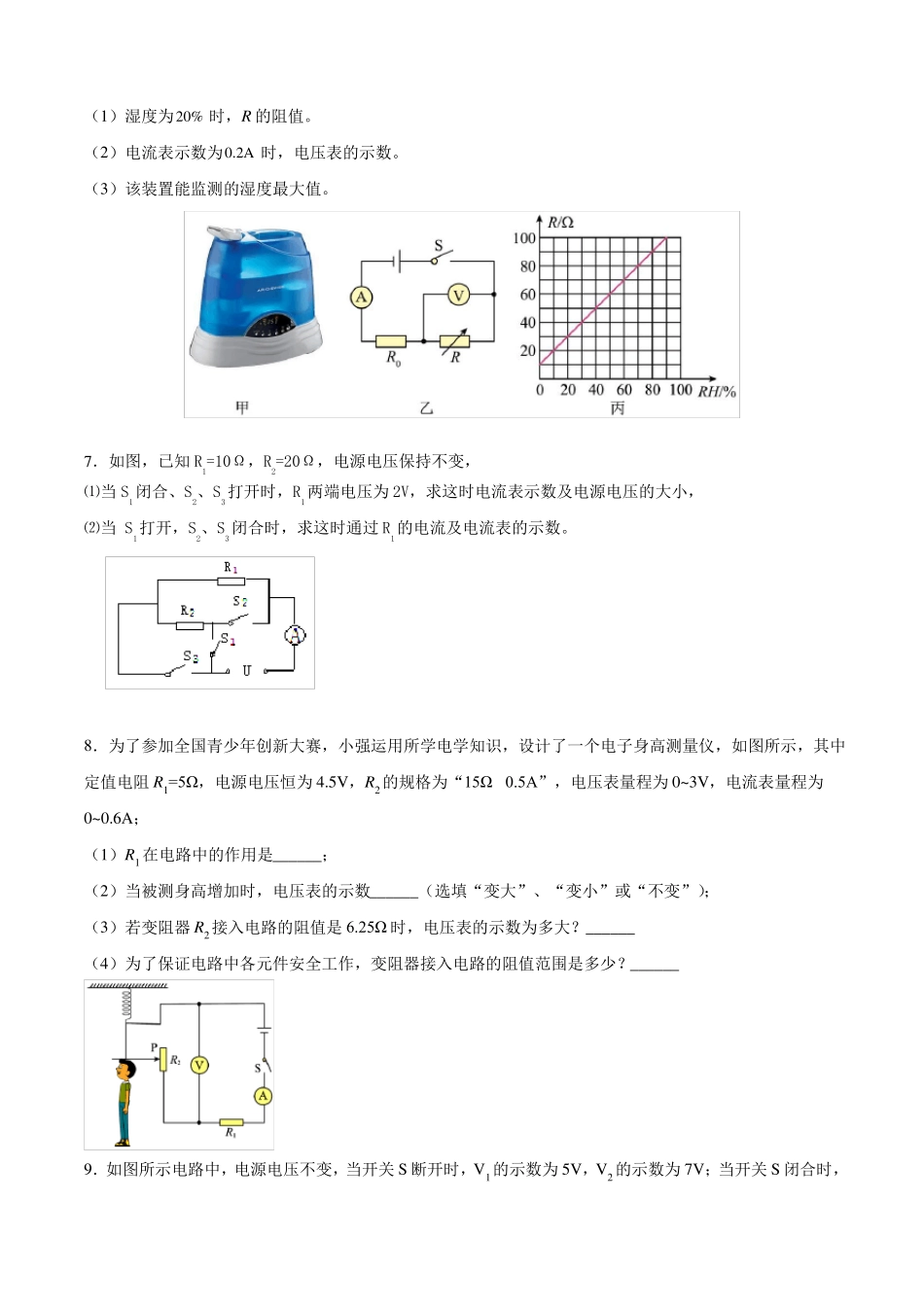

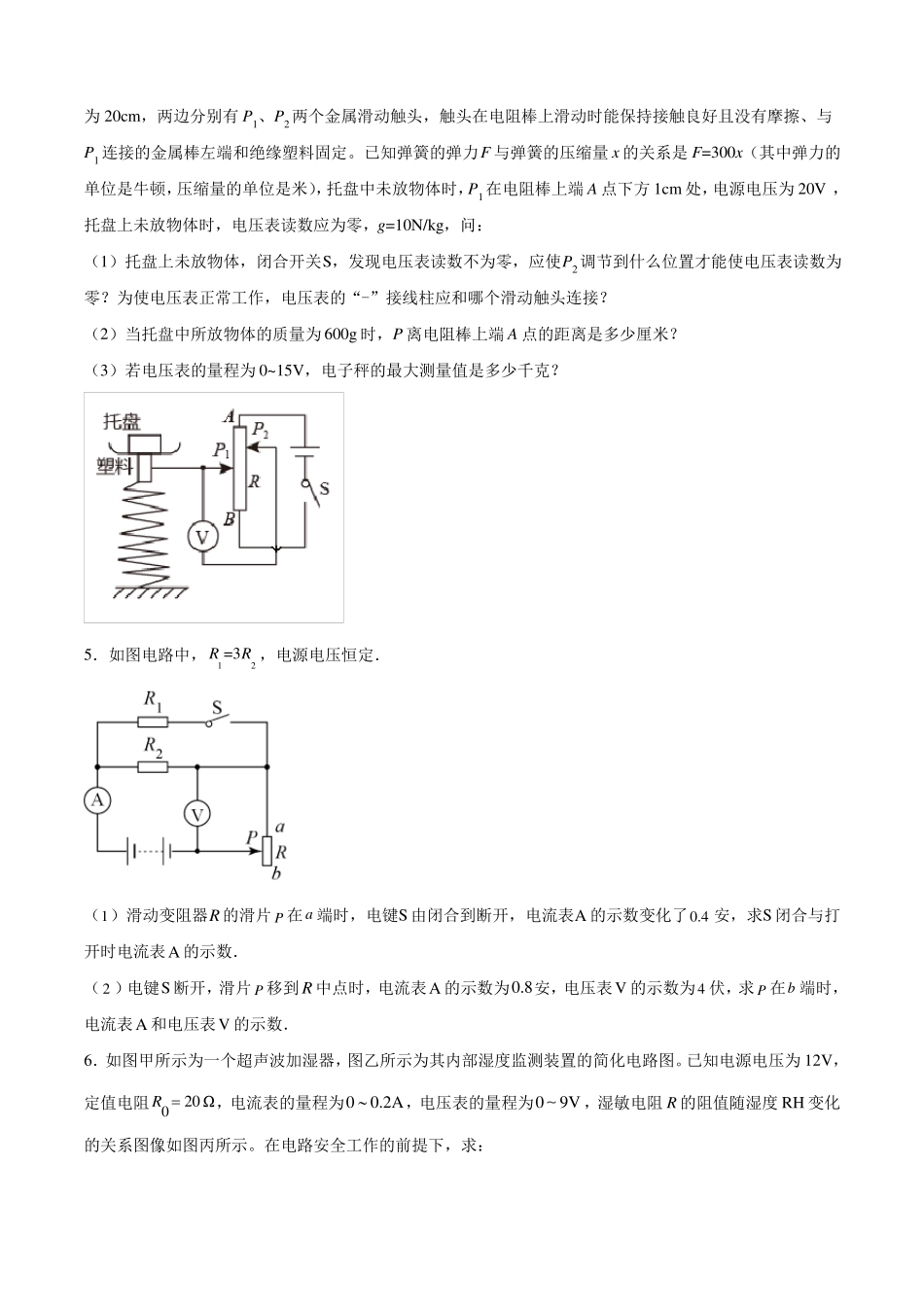

人教版2021-2022年九年级上学期物理《电流和电路》计算题专题复习计算题专辑1．在如图所示的电路中，电源电压为6V不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。闭合开关S，电流表的示数为0.2A。求：(1)电压表的示数；(2)电阻R2连入电路的阻值；(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，求此时电压表和电流表的示数。2．认真观察分析图所示的电路并完成下列问题。(1)若使灯泡L1、L2串联，应闭合开关_____，断开开关_____。(2)串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2分别是多少？_____(3)若断开开关S1，同时闭合开关S2、S3，此时电流表的示数为I=0.8A，通过L1的电流I1为0.35A，那么通过L2的电流I2是多少？_____3．如图甲所示为某电路的一部分，A1、A2两电流表指针所指位置均处于乙表盘所示，请判定AO导线中的电流大小及方向的各种可能（写出必要的公式及分析过程）。4．如图所示为某种电子秤的原理示意图，AB是粗细均匀的电阻棒，每厘米长度的电阻值为25Ω，总长度为20cm，两边分别有P1、P2两个金属滑动触头，触头在电阻棒上滑动时能保持接触良好且没有摩擦、与P1连接的金属棒左端和绝缘塑料固定。已知弹簧的弹力F与弹簧的压缩量x的关系是F=300x（其中弹力的P1在电阻棒上端A点下方1cm处，单位是牛顿，压缩量的单位是米），托盘中未放物体时，电源电压为20V，托盘上未放物体时，电压表读数应为零，g=10N/kg，问：（1）托盘上未放物体，闭合开关S，发现电压表读数不为零，应使P2调节到什么位置才能使电压表读数为零？为使电压表正常工作，电压表的“-”接线柱应和哪个滑动触头连接？（2）当托盘中所放物体的质量为600g时，P离电阻棒上端A点的距离是多少厘米？（3）若电压表的量程为0~15V，电子秤的最大测量值是多少千克？5．如图电路中，R1=3R2，电源电压恒定．（1）滑动变阻器R的滑片P在a端时，电键S由闭合到断开，电流表A的示数变化了0.4安，求S闭合与打开时电流表A的示数．（2）电键S断开，滑片P移到R中点时，电流表A的示数为0.8安，电压表V的示数为4伏，求P在b端时，电流表A和电压表V的示数．6．如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R020Ω，电流表的量程为00.2A，电压表的量程为09V，湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示。在电路安全工作的前提下，求：（1）湿度为20%时，R的阻值。（2）电流表示数为0.2A时，电压表的示数。（3）该装置能监测的湿度最大值。7．如图，已知R1=10Ω，R2=20Ω，电源电压保持不变，⑴当S1闭合、S2、S3打开时，R1两端电压为2V，求这时电流表示数及电源电压的大小，⑵当S1打开，S2、S3闭合时，求这时通过R1的电流及电流表的示数。8．为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，电压表量程为0~3V，电流表量程为0~0.6A；（1）R1在电路中的作用是______；（2）当被测身高增加时，电压表的示数______（选填“变大”、“变小”或“不变”）；（3）若变阻器R2接入电路的阻值是6.25Ω时，电压表的示数为多大？______（4）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是多少？______9．如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V；当开关S闭合时，V1的示数为9V，V2的示数为6V。求：（1）当开关S闭合时，L2两端的电压；（2）开关S断开时，L2两端的电压。10．小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲．电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成．已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。（1）定值电阻R0多大？（2）最大载重时，该模拟电路的电流表示数多...
