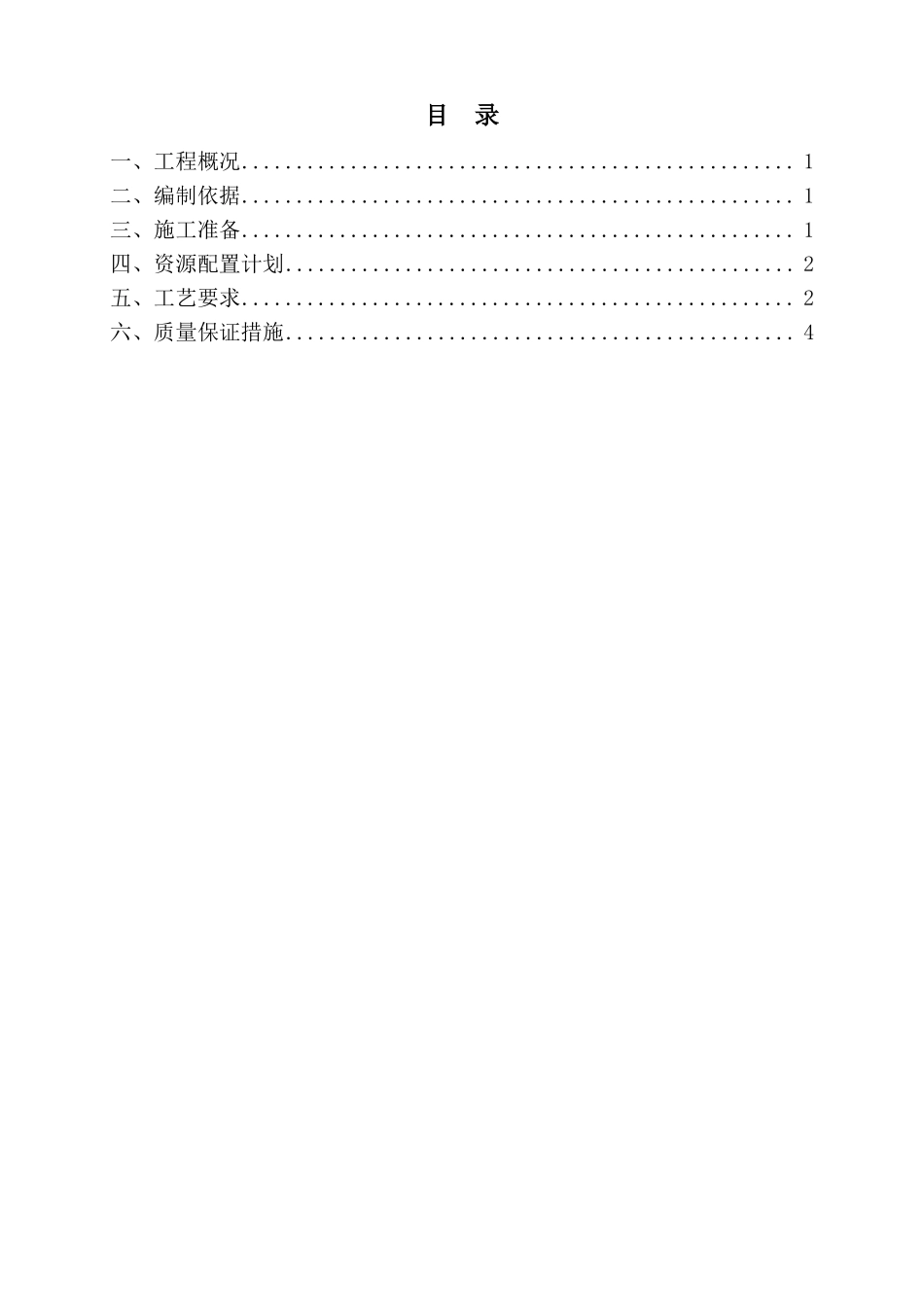

目录一、工程概况...................................................1二、编制依据...................................................1三、施工准备...................................................1四、资源配置计划...............................................2五、工艺要求...................................................2六、质量保证措施...............................................4一、工程概况1、参建、监督单位名称及工程名称工程名称:XXX项目工程建设单位:XX房地产开发有限公司设计单位:XX设计院勘察单位:XX勘察设计院监理单位:XX监理有限责任公司施工单位:XX建设有限公司质量监督站:XX建筑工程质量监督站安全监督站;XX建筑工程安全监督站2、工程简介本工程位于XX核心区的西北角,向北鸟瞰XX与XX,西边不远处有XXX,总建筑面积为XX平方米。其中地上XX平方米,地下4XX平方米;1#楼和2#楼均为超高层住宅建筑,1#楼为57F/-7层,2#楼58F/—7层为剪力墙结构;X#楼为商业建筑,一层框架结构,局部为2层,与1#楼为一体,其地下为车库建筑;XX为框架结构,层高4米,屋面层层高为4.2米,共四层,为单体设计,建筑工程等级为1级,耐火等级为1级,安全等级为2级,抗震类别为丙类,抗震设防烈度为6度,结构设计使用年限为50年,基本风荷载为0.40KN/㎡。3、砼柱墙梁螺栓孔分类(1)螺栓孔:本项目1#楼、2#楼为剪力墙结构,车库、商业幼儿园为框架结构,女儿墙、挡土板及车库、幼儿园及商业均有少量的剪力墙结构,除1#楼、2#楼标准层开始采取铝模外,其他均为木模施工。木模体系时对拉螺杆采用直径20PVC套管;铝模施工时,其套管为大小头,外侧直径为45mm,内侧直径为28mm,外墙套管为外大内小,防止水倒流,同时铝模套管可重复使用;1#楼、2#楼标准层开始采用爬架,爬架在墙上预留直径45mm的洞,此预留洞按铝模套管洞的处理方式进行。(2)女儿墙等使用止水螺杆的部位,参照螺栓孔封堵方式。二、编制依据1、我司与建设单位签订的施工合同2、以往类似的施工经验三、施工准备1、现场准备:准备好现场电源接驳点;在施工区域内操作架已按照要求搭设完毕,并清扫干净,以便施工;丝杆孔洞及墙面清理.2、技术准备:进行施工技术交底:修补施工前由项目技术负责人组织施工人员、质安人员对班组长、施工工人交底,逐层排查使用对拉螺栓的外墙墙体,将需要封堵的对拉螺栓空洞标记,针对施工过程中的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行全面的交底,各个班组长接受交底后组织操作工人认真学习,并要求落实在各个施工环节之上。3、样板带路:先做样板,经各单位点评后大面积实施。四、资源配置计划1、劳动力配置计划:序号123工种普工抹灰工普工人数121备注清理孔内垃圾及PVC管孔内注浆封口打注孔内发泡剂2、物资配置计划:(1)工程材料:水泥、河砂、膨胀剂、911聚氨酯防水涂料,泡沫填缝剂(产品为单组份聚氨酯泡沫填缝材料).主要材料如下:(2)机具:铲刀、锹,钢卷,抹子等。五、工艺要求1、施工工艺铝模工艺施工梁墙的对拉螺杆孔洞封堵工艺流程:检查孔洞→孔内喷射发泡剂→内外侧封堵1:2干硬性防水水泥砂浆→外墙表面涂刷直径100圆形防水涂膜(内墙时防水涂膜改成水泥基防水)。木模施工时墙梁对拉螺杆洞封堵工艺流程:螺栓孔PVC管清除及孔眼周边垃圾清理(止水螺杆无此道工序)→螺杆孔洞外侧(外墙外侧)凿出→孔内用发泡剂封堵→内外侧封堵1:2干硬性防水水泥砂浆→外墙表面涂刷直径100圆形防水涂膜(内墙时防水涂膜改成水泥基防水)。当砼墙止水螺杆时,在螺杆与墙相交处,先凿出20mm深、直径50mm的喇叭形,内外侧封堵1:2干硬性防水水泥砂浆,外墙表面涂刷直径100圆形防水涂膜(内墙时防水涂膜改成水泥基防水).2、具体实施工序(以铝模螺杆孔洞封堵为样板进行阐述)采用一次性PVC套管时,用铲刀将露出墙面的PVC管清理干净,孔眼周边残余灰浆清理;用毛刷扫净.(1)、外墙及有防水房间的墙体,从墙外侧将泡沫胶管深入螺栓内进行发泡灌注,灌注深度至距离内墙面30~50mm;内墙时两侧均可满打发泡剂。(2)、待发泡剂不粘手时,内外以砼面往内挤...
