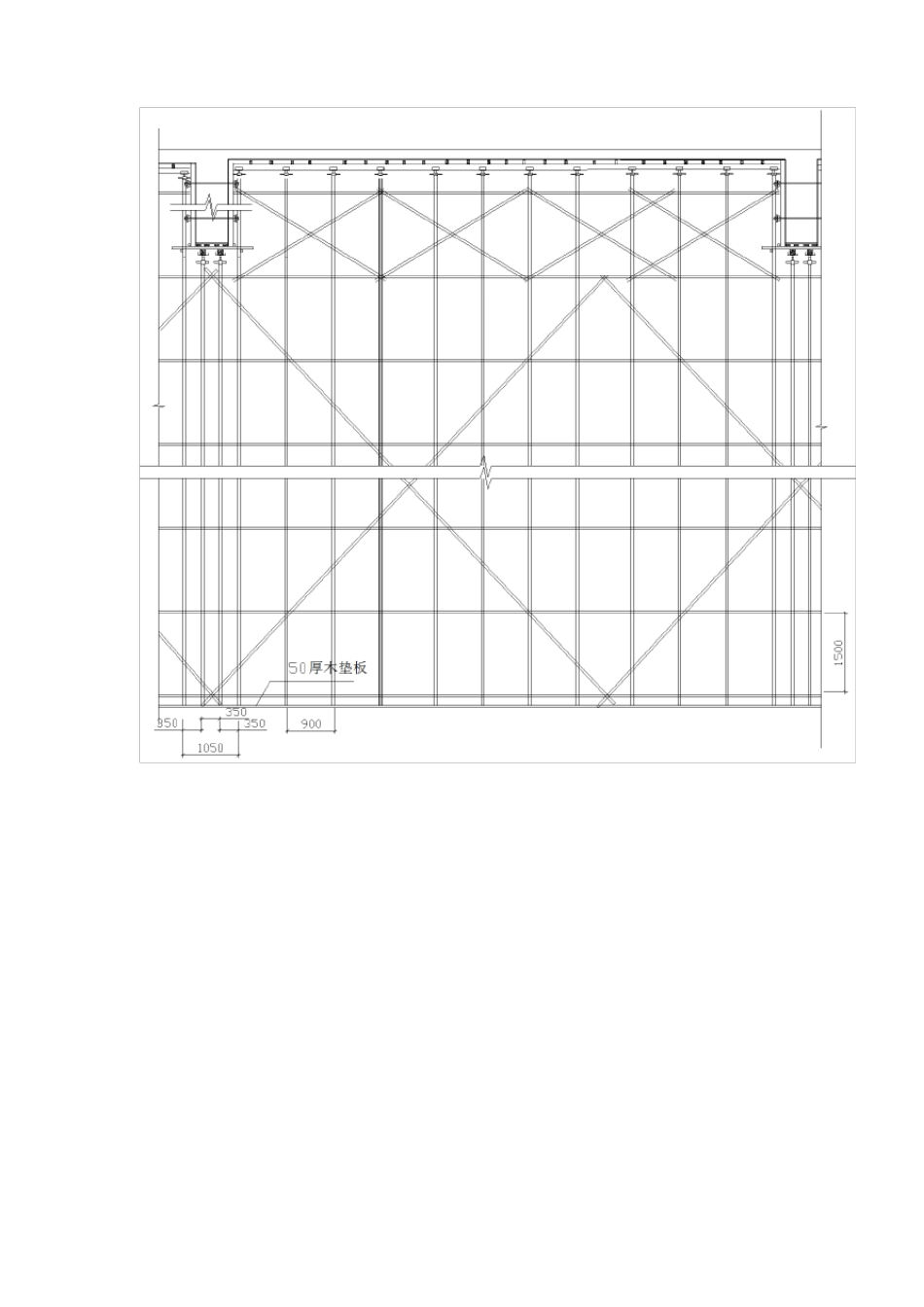

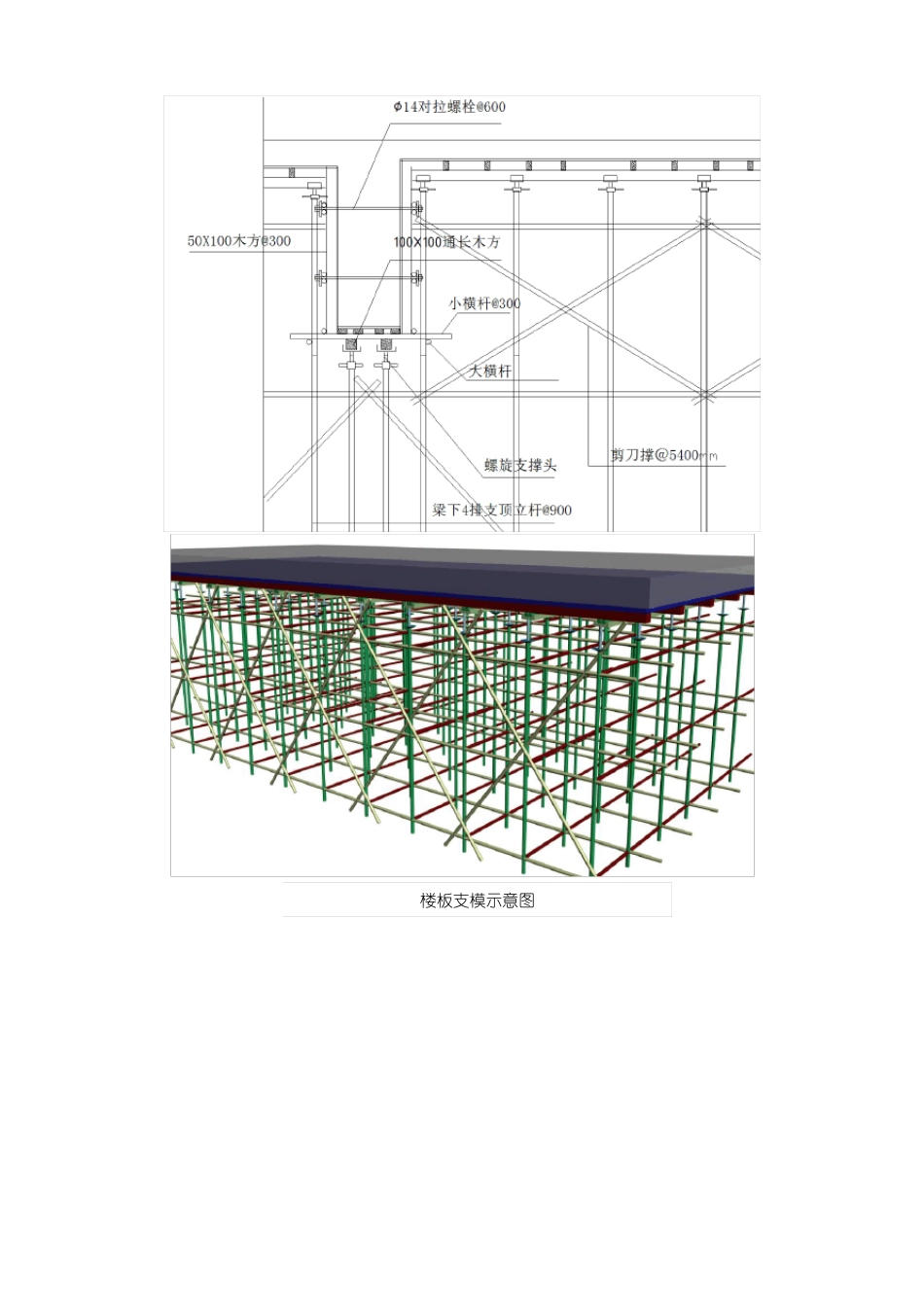

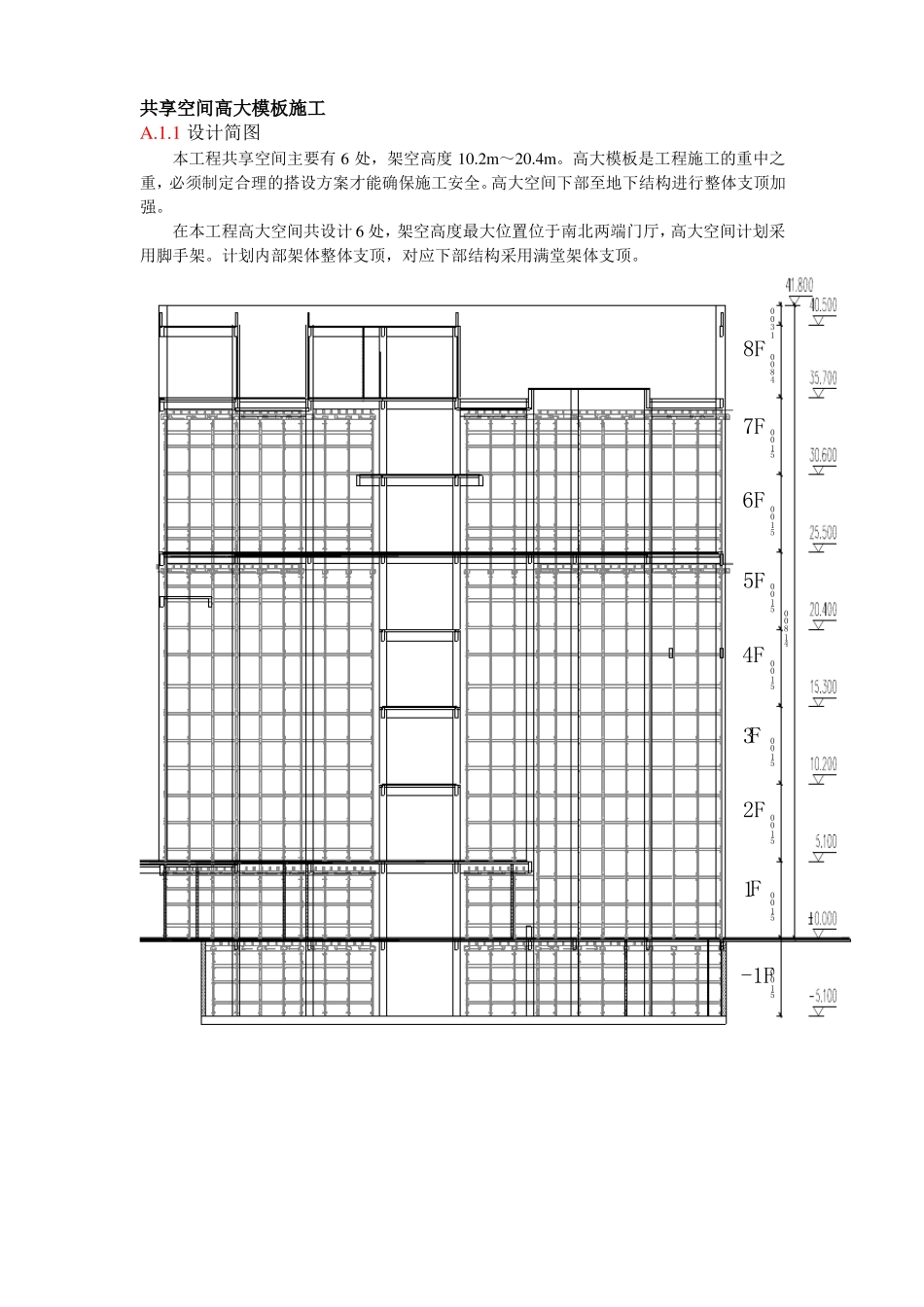

共享空间高大模板施工A.1.1设计简图本工程共享空间主要有6处,架空高度10.2m~20.4m。高大模板是工程施工的重中之重,必须制定合理的搭设方案才能确保施工安全。高大空间下部至地下结构进行整体支顶加强。在本工程高大空间共设计6处,架空高度最大位置位于南北两端门厅,高大空间计划采用脚手架。计划内部架体整体支顶,对应下部结构采用满堂架体支顶。5100510051005100510051005F4F5100418006F3F2F1F-1F51007F48008F1300楼板支模示意图剪刀撑布置示意图架体支撑杆件抱柱拉接钢管框架柱框架柱抱住拉接杆件抱住拉接杆件抱住拉接杆件支撑架体抱住拉接杆件抱住拉接杆件高支模架与周边框架柱拉结示意图A.1.2模板支撑搭设构造标准1、模板支撑系统结构构件的长细比应符合下列规定:受压构件长细比:支架立杆、斜撑及桁架不应大于150;拉条、缀条、斜杆等连系构件不应大于200。受拉构件长细比:钢杆件不应大于350;木杆件不应大于250。2、支撑体系应设置扫地杆,纵、横向水平拉杆及水平、竖向剪刀撑,并与主体结构的墙、柱牢固拉结。立杆(柱)接长必须采用对接,严禁搭接;扫地杆,纵、横向水平拉杆及水平、竖向剪刀撑接长必须采用搭接,严禁对接,搭接长度不得小于1m。3、采用专用钢管(ф48×3.5mm)设计支撑时,应符合下列规定:1)立杆底部与基础顶面之间必须设置铁底座和垫板。2)当立杆轴力荷载大于8kN时必须在立杆顶部设置可调支托承托,模板,形成轴心受压传递荷载。【本工程所有立杆均设置可调支托承托】4、立杆间距应根据所承受的荷载确定,一般不应大于1.2m【本工程设计为0.9m】,并应满足下列要求:1)梁底应设置主承立杆,梁侧设置辅助立杆。当梁底为单根主承立杆时应设置在梁宽中心线处;当梁高宽比大于2.5、且梁宽大于300mm时,沿梁纵向主承立杆应适当加密、沿梁宽度主承立杆不应少于2根,并对称设置;2)沿梁纵向的立杆间距应与同向板底立杆间距相等或成倍数;3)沿梁横向连续设置梁板立杆时,应从梁支架开始向板中央双向布设,但板中央两相邻立杆间距不得大于板底设计立杆间距。5、每排每列立杆的纵、横向之间必须用水平拉杆(横杆)连接,并应满足下列要求:1)在立杆顶端可调支托的底部处设置一道水平拉杆(即封顶杆),当梁底封顶杆与板底水平拉杆不在同一高度上时,梁底封顶杆应向板底立杆双向延长不少于2个跨距并与立杆固定。2)在立杆的底、基础的顶面限定高度内设置一道水平拉杆(即扫地杆)。3)在封顶杆与扫地杆之间应均匀设置水平拉杆。水平拉杆的间距(即步距)在满足荷载计算要求条件下一般为:当支架高度低于4m、立杆轴力荷载小于8kN时不得大于1.8m,当支架高度超过4m、或者立杆轴力荷载大于8kN时不得大于1.5m;当支架高度8m~20m时,顶端步距内加设一道水平拉杆;【本工程水平拉杆步距为1.5m,顶端步距内加设一道水平拉杆。】4)水平拉杆的端部均应与四周建筑物顶紧顶牢,如无处可顶时,应与竖向剪刀撑连接;5)严禁在水平拉杆上设置立杆或将上下两段立杆错开固定在水平拉杆上。6、支撑架体周圈及中间纵、橫向应从底到顶设置竖向连续式剪刀撑,并应满足下列要求:1)剪刀撑的宽度宜为4m~6m,剪刀撑的斜杆与地面夹角为45度~60度之间,底端与地面顶紧,并与之相交的横向水平拉杆或立杆扣接固定。剪刀撑的双向杆件宜分开设置在立杆两侧,并保证与每步立杆扣接;2)两相邻剪刀撑之间净距:扣件式钢管支架不应大于10m;3)当支架高度8m~20m时,在纵、横向两相邻剪刀撑之间增加之字斜撑。7、支撑架体内应设置水平剪刀撑,并应满足下列要求:1)当支架高度4m~8m时,在底部扫地杆和顶端封顶杆有竖向剪刀撑的部位分别设置水平剪刀撑;2)当支架高度8m~20m时,应在相邻竖向剪刀撑之间增设水平剪刀撑,两相邻水平剪刀撑的间距为:扣件式钢管支架不得大于3个。3)水平剪刀撑的端部与立杆或建筑物拉结,严禁水平剪刀撑端部设置在水平拉杆上。4)当支架高度超过20m时,除满足以上要求外,还应将沿梁纵向的梁底支架周圈用竖向剪刀撑连接成格构式架体;在梁底最顶两相邻水平拉杆处,沿梁纵向、按格构宽度设置连续式水平剪刀撑,并用斜杆连接成格构式桁架。8、当支架...
