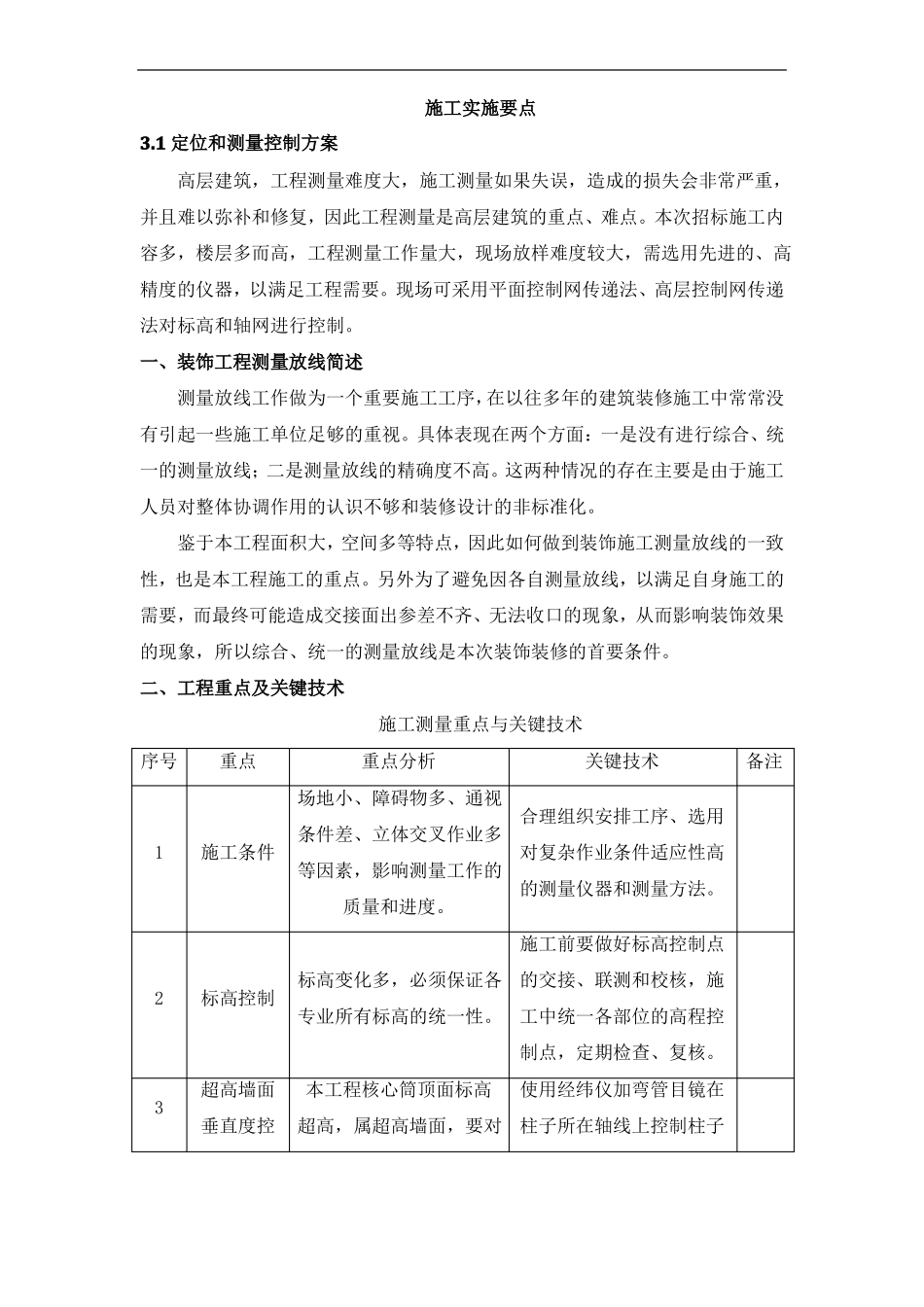

施工实施要点3.1定位和测量控制方案高层建筑，工程测量难度大，施工测量如果失误，造成的损失会非常严重，并且难以弥补和修复，因此工程测量是高层建筑的重点、难点。本次招标施工内容多，楼层多而高，工程测量工作量大，现场放样难度较大，需选用先进的、高精度的仪器，以满足工程需要。现场可采用平面控制网传递法、高层控制网传递法对标高和轴网进行控制。一、装饰工程测量放线简述测量放线工作做为一个重要施工工序，在以往多年的建筑装修施工中常常没有引起一些施工单位足够的重视。具体表现在两个方面：一是没有进行综合、统一的测量放线；二是测量放线的精确度不高。这两种情况的存在主要是由于施工人员对整体协调作用的认识不够和装修设计的非标准化。鉴于本工程面积大，空间多等特点，因此如何做到装饰施工测量放线的一致性，也是本工程施工的重点。另外为了避免因各自测量放线，以满足自身施工的需要，而最终可能造成交接面出参差不齐、无法收口的现象，从而影响装饰效果的现象，所以综合、统一的测量放线是本次装饰装修的首要条件。二、工程重点及关键技术施工测量重点与关键技术序号重点重点分析场地小、障碍物多、通视1施工条件条件差、立体交叉作业多等因素，影响测量工作的质量和进度。关键技术合理组织安排工序、选用对复杂作业条件适应性高的测量仪器和测量方法。施工前要做好标高控制点2标高控制标高变化多，必须保证各的交接、联测和校核，施备注专业所有标高的统一性。工中统一各部位的高程控制点，定期检查、复核。3超高墙面垂直度控本工程核心筒顶面标高超高，属超高墙面，要对使用经纬仪加弯管目镜在柱子所在轴线上控制柱子制涂料石膏板墙面垂直度进行有效的控制。墙面的垂直度。为了避免各施工单位各自测量放线导致在相交接的室内装饰期间涉及到其4交叉作业他施工单位同时进行（包括其他施工单位）。工作面上出现偏差而无法收口，须协调各施工单位进行综合、统一的测量放线，以保证本工程装饰质量。本工程施工前须对装饰基层表面凹凸不平、松动5基层清理部位加以清理，否则造型墙面、地面等施工时平整度、垂直度不好控制。三、施工测量总体思路针对以上本工程的重点、难点和工程实际情况，我公司决定按照综合分析、灵活机动、统一一致的原则进行综合统一测量放线工作：1、根据总平面图用测量仪进行网点测设，制定施工控制网点测放方案，其测量工作程序为先整体后局部。同时保证足够的测量网点，为施工测设和技术复核提供标志。2、根据总平面合理划分功能区域，依据总包提供的水准点用醒目、固定标志标定50线。3、根据立面图的设计要求，采用水平管定位法，标出各功能区域的实际标高。4、按照立面图的分格及造型，根据施工立面的实际尺寸定位放线。5、坐标定位后，将天花跌级造型投影在地面上进行放线。测设仪器控制误差。6、施工人员于施工前，由施工技术人员现场进行技术交底，依据设计图纸用墨线划出装修物的位置，经技术人员勘查无误后，方可进行施工。一切尺寸的准确性以图纸设计为准。进场后应立即对其进行清理，彻底清除粘接层和浮灰，并将基层打扫干净后方可进行下一部工作。7、放样项目包括：楼层建筑标高、墙面材料分割线、预埋件定位线、龙骨定位线、门位置线、地面材料分割线等。在室内工程地坪放样确定后，应于施工范围内设置标准水平线，同时完成地坪高程差校对、墙面龙骨定位线及天花板高程弹线作业，以提供施工人员做为地坪及立面施工的微调依据。8、配合监理工程师指示，于局部放样点订以钢钉作为放样确认点（此确认点包含地材放样线及楼层水平线）。四、施工测量总体规划根据建设单位提供的规划水准点，用经纬仪引测到现场一固定点上作为现场施工标高控制点，并且要标识明显，便于使用。测量、放线施工中分三次进行：1.室内装饰进场施工前，首先复核原有50㎝线，同时弹出100㎝装饰控制线，根据图纸设计，弹出隔墙/门口位置线，吊顶标高位置线，便于专业施工。2.装饰基层施工完毕，将100㎝装饰控制线引至基层板上，便于面层施工时校核标高，尤其是门安装时；3.随时校核不同区域施工放线，及时校核区域交界点的标高是否交圈，尤其在室内与...
