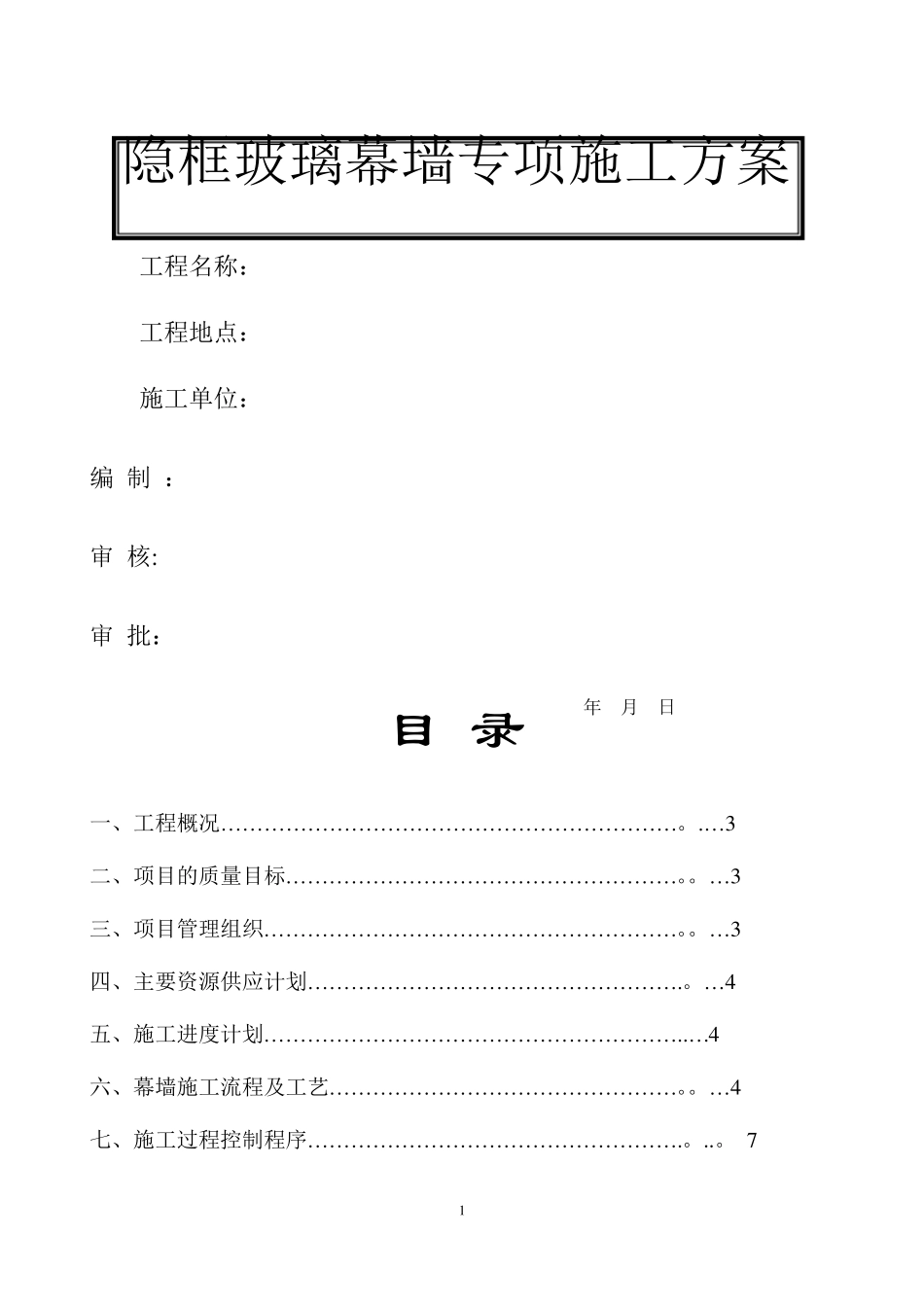

隐框玻璃幕墙专项施工方案工程名称：工程地点：施工单位：编制：审核:审批：年月日目录一、工程概况………………………………………………………。.…3二、项目的质量目标………………………………………………。。…3三、项目管理组织…………………………………………………。。…3四、主要资源供应计划…………………………………………….。…4五、施工进度计划…………………………………………………..…4六、幕墙施工流程及工艺…………………………………………。。…4七、施工过程控制程序…………………………………………….。..。71八、质量保证体系…………………………………………………。.10九、主要技术措施……………………………………………………10十、产品保护措施……………………………………………………13十一、施工安全及消防保卫措施……………………………………14十二、玻璃幕墙工程验收……………………………………………15十三、保修期及售后服务……………………………………………17一、工程概况:1、幕墙概况：幕墙位于×××××××,建筑物共××,幕墙最大高度××，幕墙共分×××.（参看详图)。2、幕墙结构情况：1)铝材料:采用150系列隐框幕墙材料，表面氧化处膜厚15μm颜色为银白色，材料应符合GB/T5237－93。2)钢板、角钢为热镀锌处理.3）玻璃采用6+12A+6镀膜双钢化玻璃.4）硅胶采用黑色硅酮结构胶和耐候胶。5）幕墙结构:采用150系列隐框玻璃幕墙结构(参看详图）详情参看设计图纸节点图。二、项目的质量目标本项目的质量目标：确保省样板，争创鲁班奖.三、项目管理组织及施工人员配备项目经理：技术负责人质量负责人2安全负责人施工负责人四、主要资源供应计划一）劳动力需用计划加工组装班安装班××表—1序号12项目名称幕墙框体安装玻璃安装需用人数××需用工日二)主要机具需用计划表-2序号名称数量（台）表—3使用时间1双头锯铝机2单头锯铝机3多功能冲床4铣孔机5380V电焊机6电钻等小型工具三）主要材料计划序号1234材料名称铝型材（框料）安装连接件玻璃结构胶，耐候胶单位吨件M2支数量五、施工进度计划1、后置预埋件安装由我公司派出安装小组进行安装。2、幕墙、铝门窗安装（详见施工进度计划表）。六、幕墙施工流程及工艺施工方案一)施工流程放线定位→机械加工→车间组装→支座安装→立柱安装→横梁安装→玻璃（铝板）安装→注密封胶→饰面清洁→预验收→交付验收二）施工方案31、施工准备1）构件加工、组装完成。2）所有构件需编号包装完好，各种附件配套齐全。3)防腐材料、防火材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关的规定。4）幕墙设置后置预埋件.5）构件安装前，应检查其外观质量，如有表面损伤、变形及松动等问题,应及时进行修理、校正等处理,合格后才能进行安装。2、施工安装1）测量定位幕墙分格轴线的测量要与主体结构测量配合,一般按土建提供的中心线经我方复测确定后，上下放钢线进行定位，水平放线用水平仪复测定位。对高层建筑的测量应在风力不大于4级情况下进行。2）后置预埋件安装按照设计分格确定后置预埋件安装位置，铁件安装标高偏差不应大于设计设置10mm；铁件安装位置与设计位置的偏差不应大于20mm。铁件拉爆螺丝的安装孔深不应小于100mm.3）支座安装每层楼幕墙支座安装后用水平仪检测，相邻支座水平误差应符合规范标准，轴线内外偏差不得大于2mm，左右方向偏差不得大于3mm。支座的焊接施工要持证上岗，设备保证运行状况良好。无质量证明或经检验不合格的母材及焊接材料不得用于焊接。焊接缝要配备专人检查，焊缝宽度应≤5mm，焊缝不应有气泡及断缝现象.焊接完成后，经自检合格和专检合格后报监理工程师检验，监理工程师检验合格签认后方能进入下一工序施工。4)立柱的安装立柱由上至下逐层安装，将立柱先与连接件连接，然后连接件再与主体预埋件连接，接好后进行调整和固定.立柱安装标高偏差应≤3mm，轴线前后偏4差应≤2mm，左右偏差应≤3mm。相邻两根立柱安装标高偏差应≤3mm，同层立柱的最大标高偏差应≤5mm,相邻两根立柱的距离偏差应≤2mm。5）横梁的安装将横梁两端的连接件...
