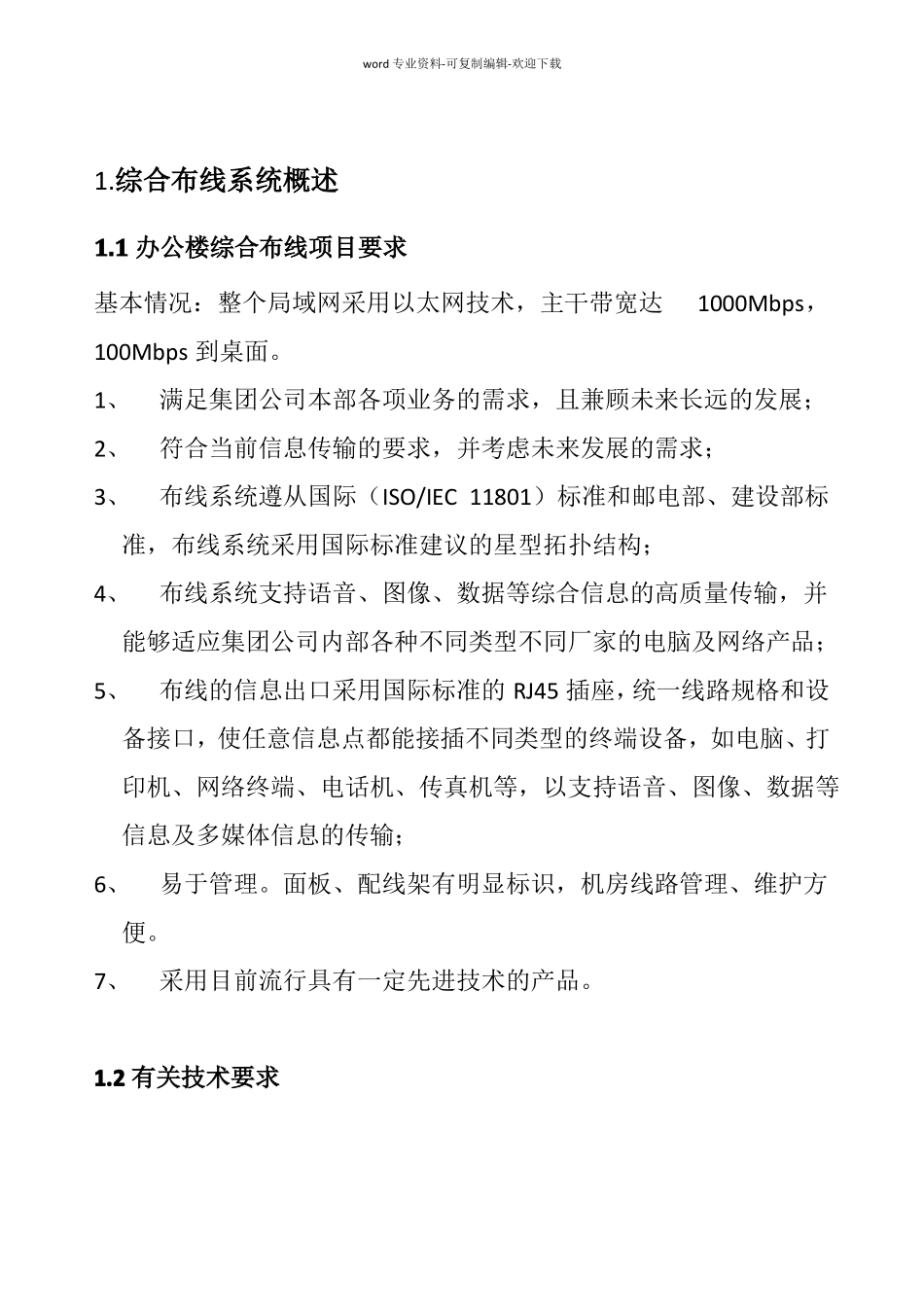

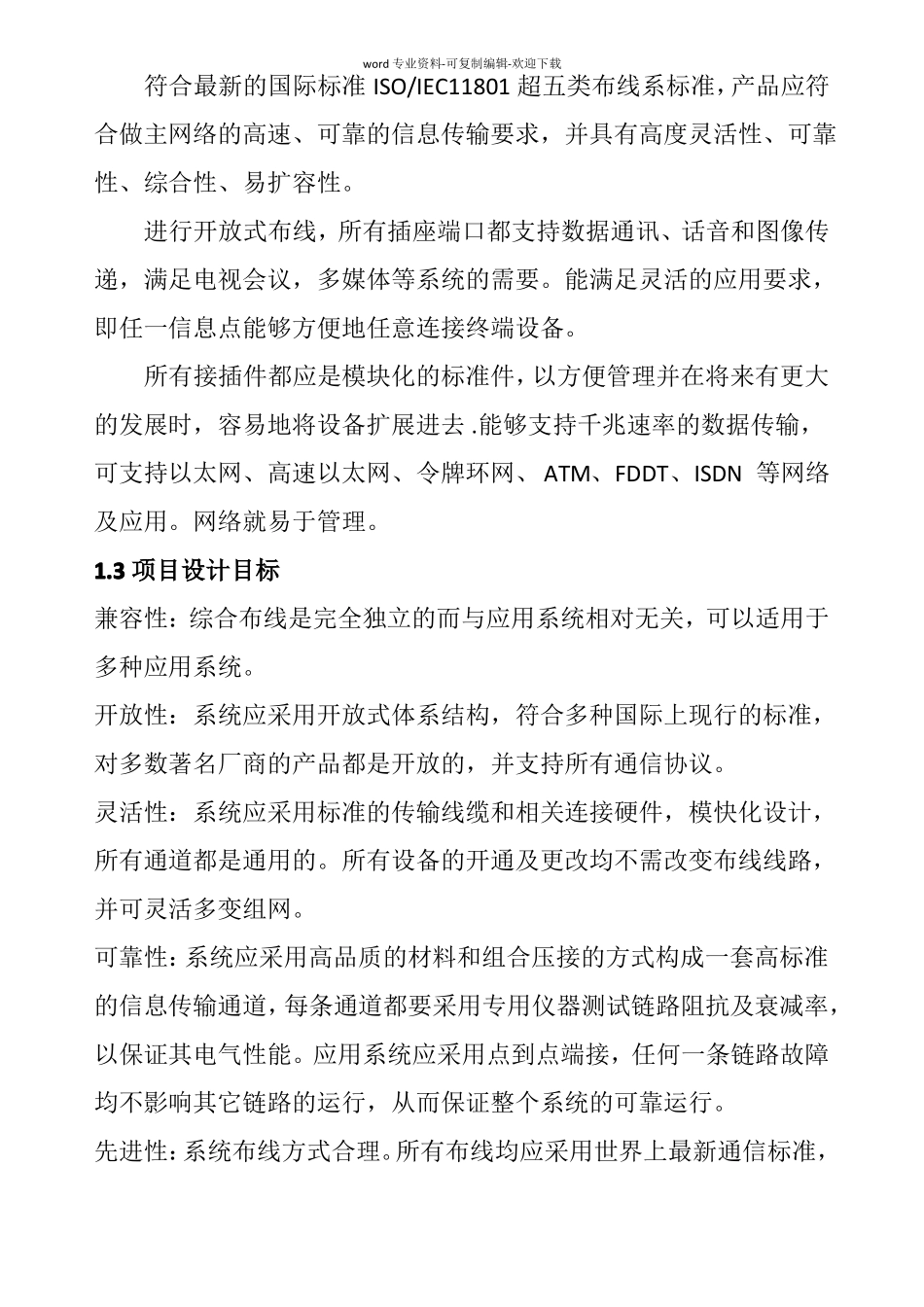

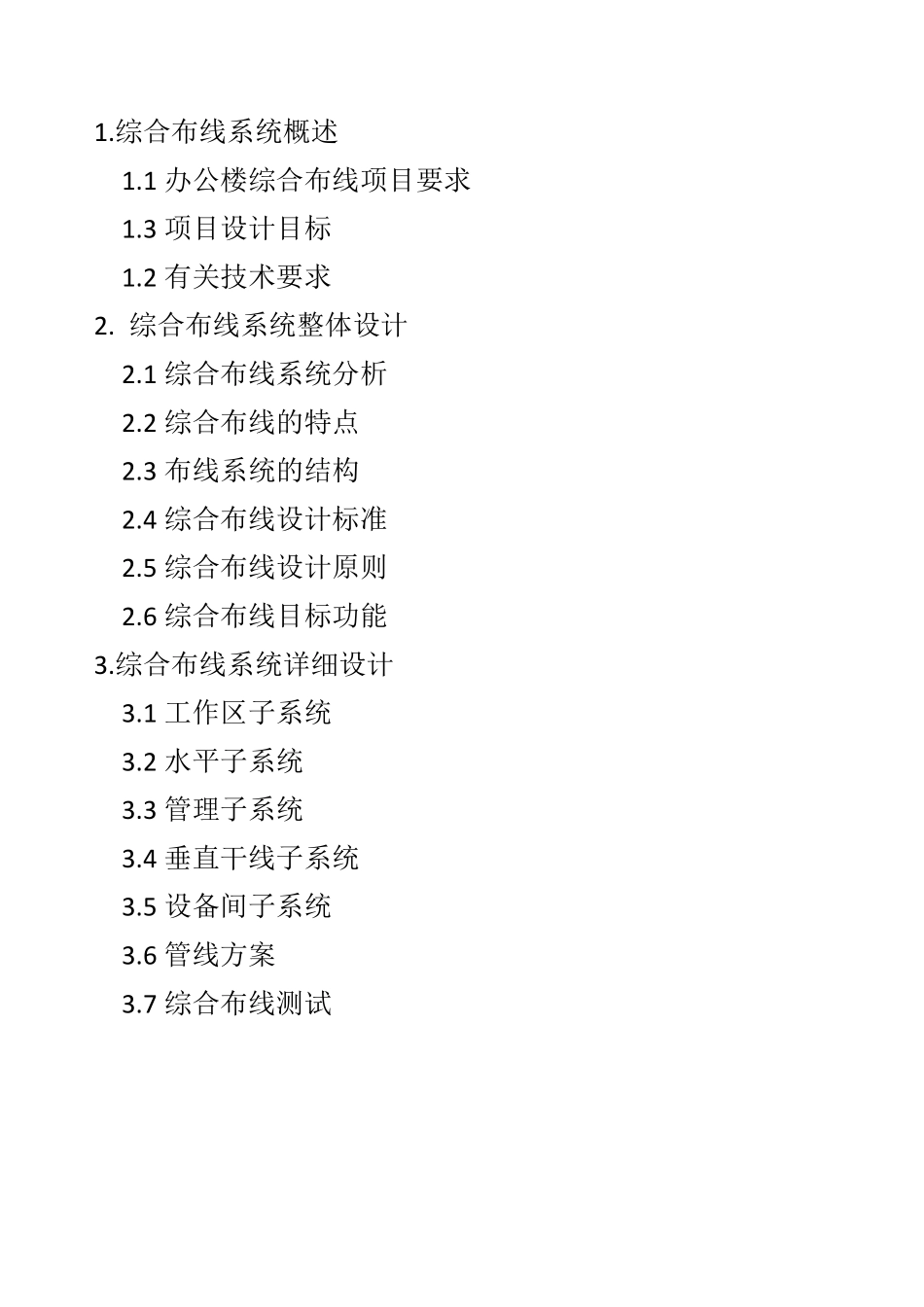

1.综合布线系统概述1.1办公楼综合布线项目要求1.3项目设计目标1.2有关技术要求2.综合布线系统整体设计2.1综合布线系统分析2.2综合布线的特点2.3布线系统的结构2.4综合布线设计标准2.5综合布线设计原则2.6综合布线目标功能3.综合布线系统详细设计3.1工作区子系统3.2水平子系统3.3管理子系统3.4垂直干线子系统3.5设备间子系统3.6管线方案3.7综合布线测试word专业资料-可复制编辑-欢迎下载1.综合布线系统概述1.1办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。1、满足集团公司本部各项业务的需求，且兼顾未来长远的发展；2、符合当前信息传输的要求，并考虑未来发展的需求；3、布线系统遵从国际（ISO/IEC11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；4、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应集团公司内部各种不同类型不同厂家的电脑及网络产品；5、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、电话机、传真机等，以支持语音、图像、数据等信息及多媒体信息的传输；6、易于管理。面板、配线架有明显标识，机房线路管理、维护方便。7、采用目前流行具有一定先进技术的产品。1.2有关技术要求word专业资料-可复制编辑-欢迎下载符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。网络就易于管理。1.3项目设计目标兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，word专业资料-可复制编辑-欢迎下载并为同时传输多路实时多媒体信息提供足够的余量。经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，统一施工，统一管理。避免重复劳动和设备占用。可维护性：系统设计应科学合理，做到维护简单、方便。故障影响范围尽可能小。2.综合布线系统整体设计2.1综合布线系统分析综合布线是一个模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。它既能使语音、数据、图象设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。2.2综合布线的特点1、综合布线是一套标准的配线系统，综合了所有的语音、数据、图像与监控等设备。2、综合布线对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。3、综合布线采用模块化设计，所有的接插件都是积木标准件，易于扩充及重新配置。4、综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标准通道，所有器件均通过UL、CSR及ATM认证。5、综合布线系统属于一次性投资的项目。2.3布线系统的结构综合布线采用星型拓扑结构。该结构下的每个分支子系统都是相对独word专业资料-可复制编辑-欢迎下载立的单元，对每个分支子系统的改动都不影响其...
