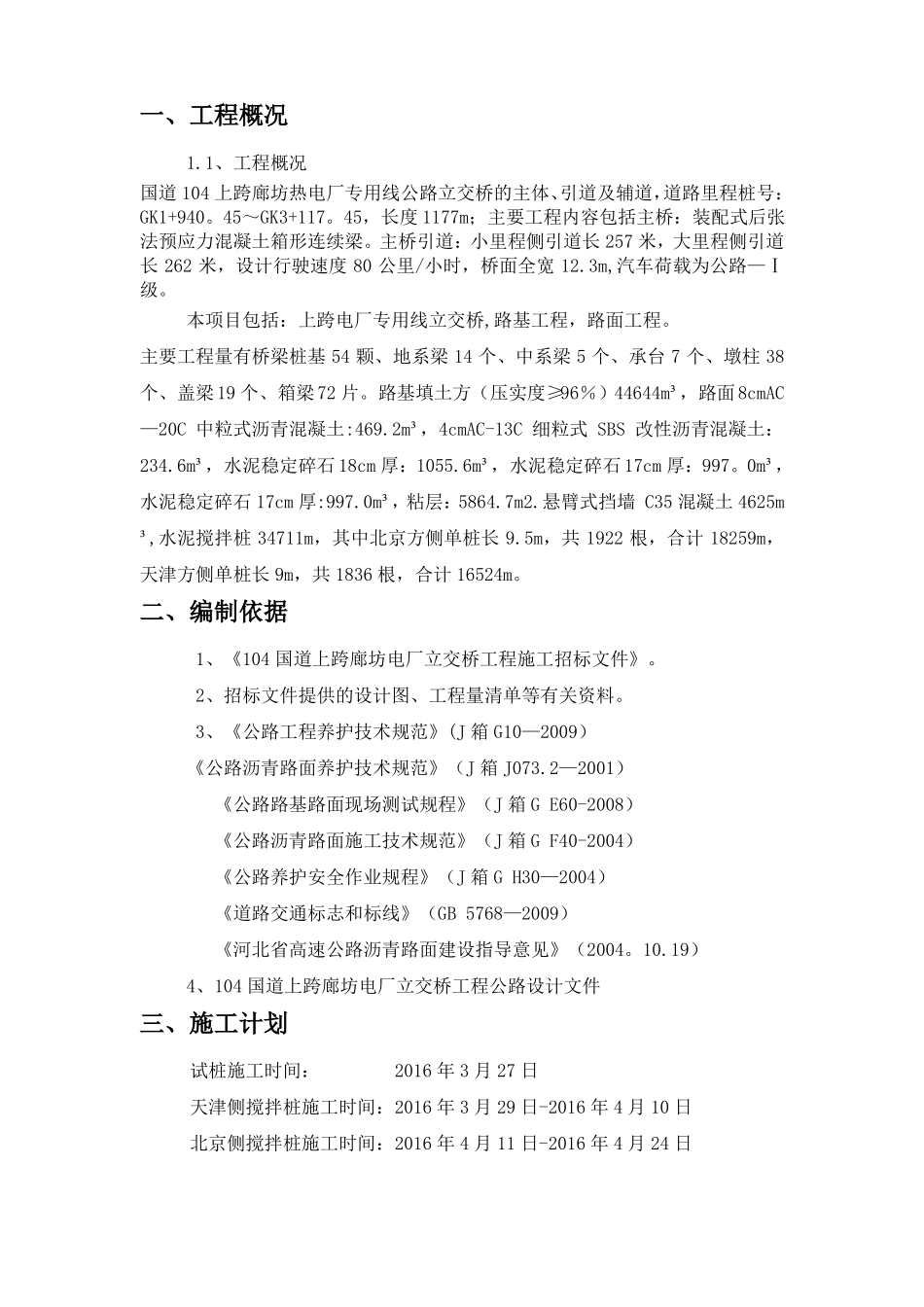

一、工程概况1.1、工程概况国道104上跨廊坊热电厂专用线公路立交桥的主体、引道及辅道，道路里程桩号：GK1+940。45～GK3+117。45，长度1177m；主要工程内容包括主桥：装配式后张法预应力混凝土箱形连续梁。主桥引道：小里程侧引道长257米，大里程侧引道长262米，设计行驶速度80公里/小时，桥面全宽12.3m,汽车荷载为公路—Ⅰ级。本项目包括：上跨电厂专用线立交桥,路基工程，路面工程。主要工程量有桥梁桩基54颗、地系梁14个、中系梁5个、承台7个、墩柱38个、盖梁19个、箱梁72片。路基填土方（压实度≥96％）44644m³，路面8cmAC—20C中粒式沥青混凝土:469.2m³，4cmAC-13C细粒式SBS改性沥青混凝土：234.6m³，水泥稳定碎石18cm厚：1055.6m³，水泥稳定碎石17cm厚：997。0m³，水泥稳定碎石17cm厚:997.0m³，粘层：5864.7m2.悬臂式挡墙C35混凝土4625m³,水泥搅拌桩34711m，其中北京方侧单桩长9.5m，共1922根，合计18259m，天津方侧单桩长9m，共1836根，合计16524m。二、编制依据1、《104国道上跨廊坊电厂立交桥工程施工招标文件》。2、招标文件提供的设计图、工程量清单等有关资料。3、《公路工程养护技术规范》(J箱G10—2009）《公路沥青路面养护技术规范》（J箱J073.2—2001）《公路路基路面现场测试规程》（J箱GE60-2008）《公路沥青路面施工技术规范》（J箱GF40-2004）《公路养护安全作业规程》（J箱GH30—2004）《道路交通标志和标线》（GB5768—2009）《河北省高速公路沥青路面建设指导意见》（2004。10.19）4、104国道上跨廊坊电厂立交桥工程公路设计文件三、施工计划试桩施工时间：2016年3月27日天津侧搅拌桩施工时间：2016年3月29日-2016年4月10日北京侧搅拌桩施工时间：2016年4月11日-2016年4月24日四、施工人员、设备配置及驻地建设1、人员配置技术负责人：1名项目总工:1名项目副经理：1名测量工程师：1名路面工程师：1名安全工程师:1名合同管理工程师：1名试验工程师:1名2、主要进场机械设备序号12345设备名称搅拌桩钻机挖掘机装载机发电机水车规格型号50300kw/h8000L数量31111技术使用时状况间（月）良好良好良好良好良好3333备注五、水泥搅拌桩施工工艺5.1、试桩水泥土搅拌桩正式开工前必须做试桩施工，以检验机具性能及施工工艺中的各项技术参数。其中包括最佳的灰浆稠度、工作压力、钻进和提升速度，根据试验桩确定和调整好的技术参数编制质量控制措施和施工工艺,包括打桩的顺序。（1）搅拌桩施工前必须进行工艺试桩，以掌握适用该区段的成桩经验及各种操作技术参数。(2）工艺试桩前，书面通知监理部门派员参加。工艺试桩结束后，提交工艺试桩成果报告,并经监理工程师审查批准后，作为该区段搅拌桩施工的依据，无监理工程师的指令,不得任意更改。工地技术主管在搅拌桩施工时应向机组下达操作指令,并负责监督执行。(3）工艺试桩应达到如下目的：获取操作参数：包括钻机钻进与提升速度，钻进持力层时孔底电流值，送浆时管道压力、搅拌的叶片旋转速度、喷停浆时间等。喷浆和搅拌的均匀性.钻进、提升阻力情况及特殊情况施工处理措施等。(4）在施工过程中若需要更换电流表、喷浆计量仪等影响施工技术参数的设备时，必须以书面报告形式提交甲方和监理工程师。并在监理工程师的监督下试桩，重新确定施工技术参数，指导下阶段施工.5.2、施工质量要求搅拌桩加固剂采用P。S。B32。5矿渣硅酸盐水泥，水灰比控制在0.5，水泥浆比重不小于1.5，成桩桩径不小于500mm，桩身每延米水泥掺入量为55Kg.均匀搅拌，单桩桩身强度达到1.6MP，搅拌桩施工后复合地基承载力达到155kpa以上。搅拌桩施工允许误差项目单位允许偏差桩距mm±100桩径mm不少于设计垂直度%桩长m单桩喷浆量%不少于设计不大于1。5不少于设计5.3、施工工艺及施工注意事项（一)施工工艺1、选择合适的深层搅拌钻机型号。喷浆泵必须采用活塞泵,严禁采用注射泵.2、每台桩机必须配备相关部门认证的水泥浆自动记录装置。3、搅拌桩施工前，根据现场实际情况进行工艺试桩，基本掌握各种机械参数，掌握喷浆量、下钻和提升的阻力等情况，选择合理的技术措施。4、水泥搅拌桩桩径为0。5m.喷浆钻进速度为0.8～1.0m/min;提升速度为0.8～1....
