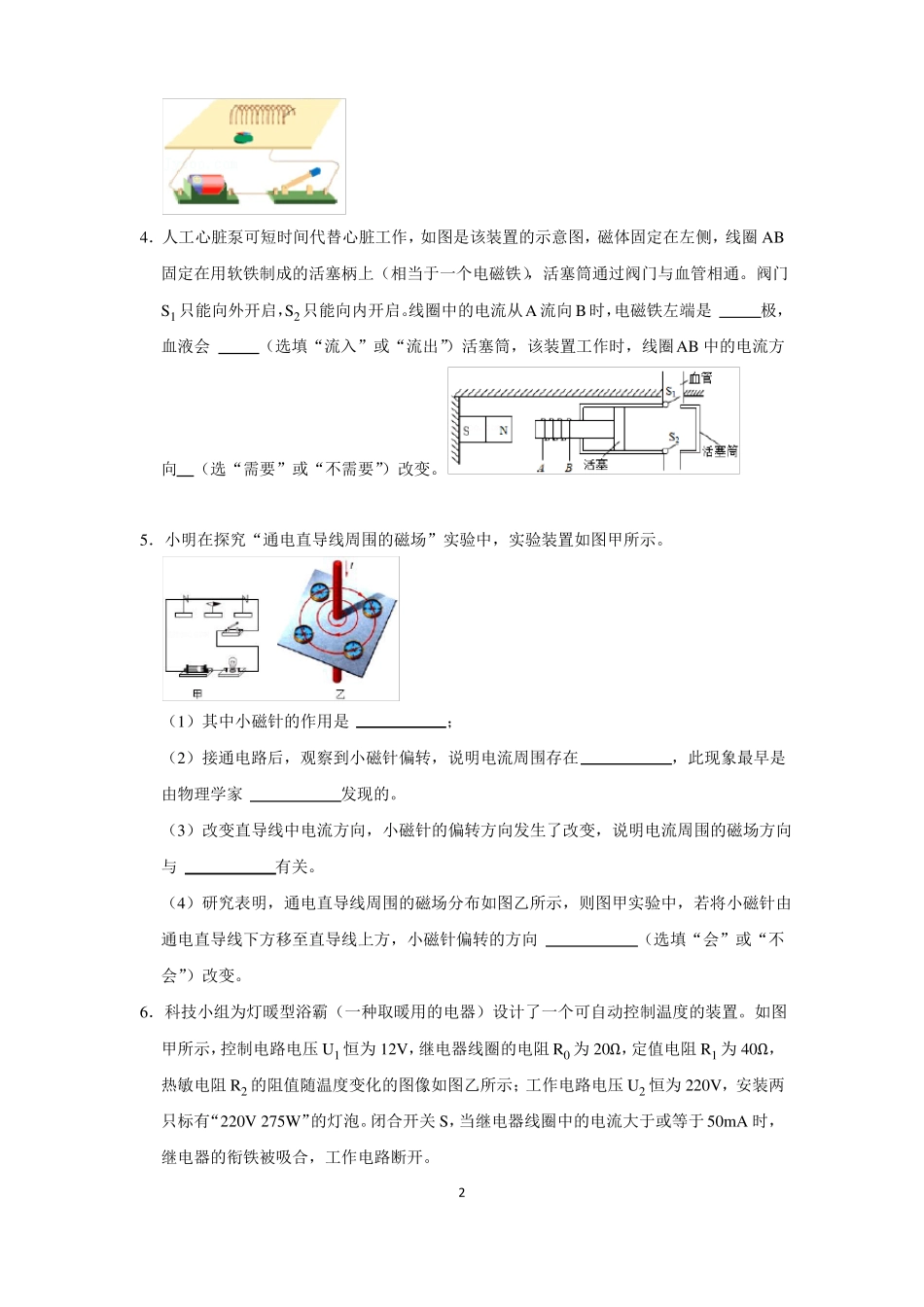

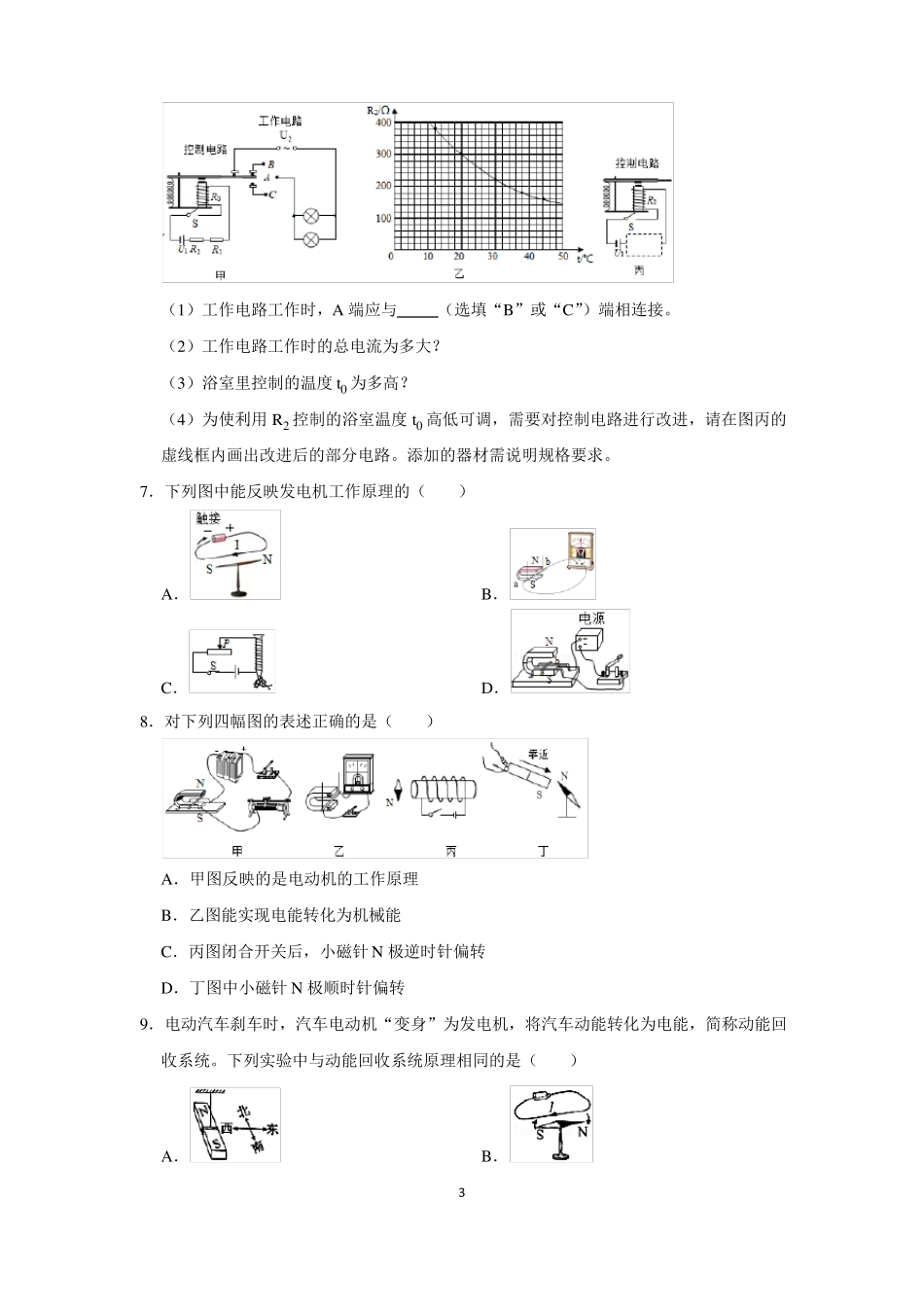

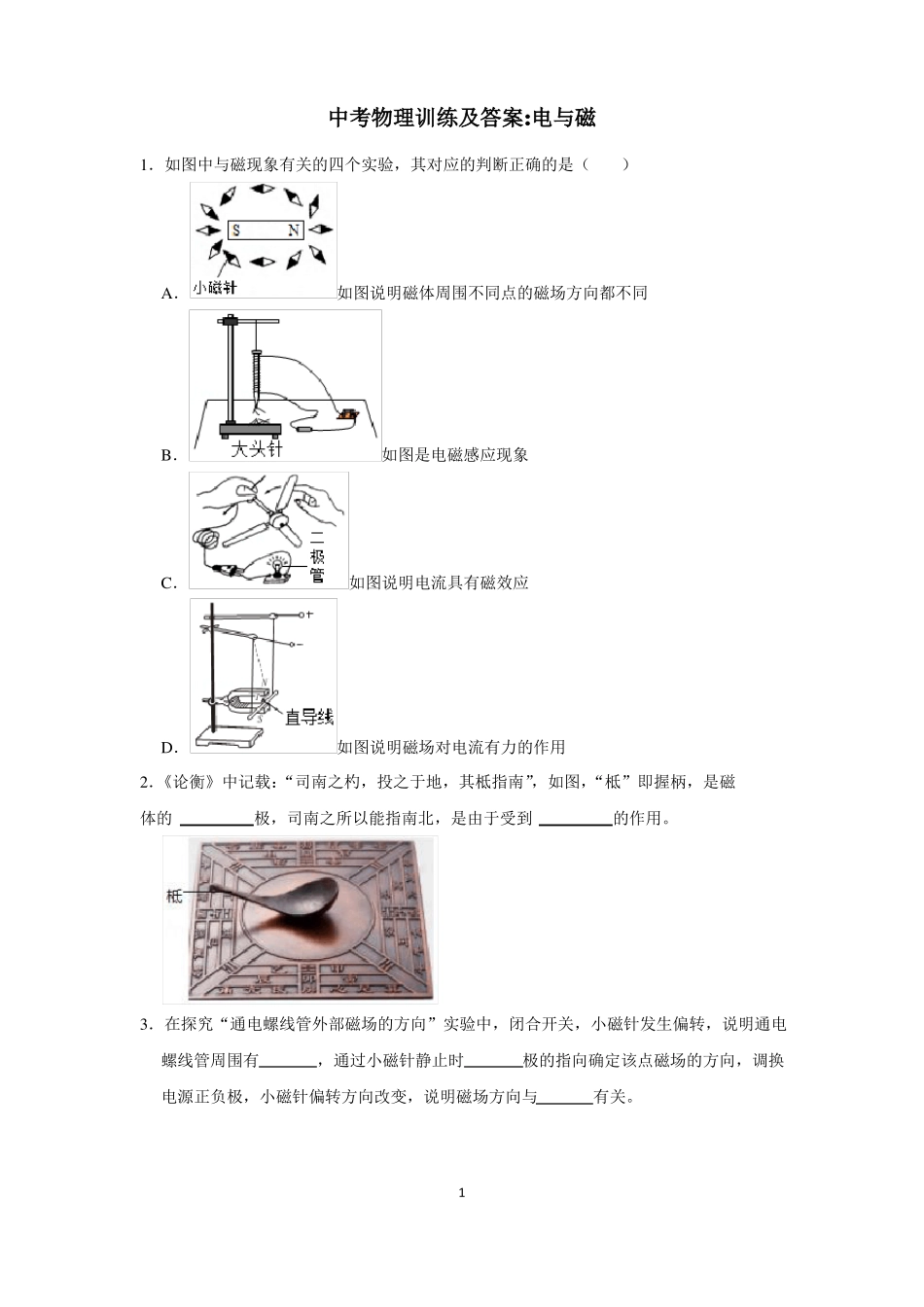

中考物理训练及答案:电与磁1．如图中与磁现象有关的四个实验，其对应的判断正确的是（）A．如图说明磁体周围不同点的磁场方向都不同B．如图是电磁感应现象C．如图说明电流具有磁效应D．如图说明磁场对电流有力的作用2．《论衡》中记载：“司南之杓，投之于地，其柢指南”，如图，“柢”即握柄，是磁体的极，司南之所以能指南北，是由于受到的作用。3．在探究“通电螺线管外部磁场的方向”实验中，闭合开关，小磁针发生偏转，说明通电螺线管周围有，通过小磁针静止时极的指向确定该点磁场的方向，调换电源正负极，小磁针偏转方向改变，说明磁场方向与有关。14．人工心脏泵可短时间代替心脏工作，如图是该装置的示意图，磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通。阀门S1只能向外开启，S2只能向内开启。线圈中的电流从A流向B时，电磁铁左端是极，血液会（选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向（选“需要”或“不需要”）改变。5．小明在探究“通电直导线周围的磁场”实验中，实验装置如图甲所示。（1）其中小磁针的作用是；（2）接通电路后，观察到小磁针偏转，说明电流周围存在，此现象最早是由物理学家发现的。（3）改变直导线中电流方向，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与有关。（4）研究表明，通电直导线周围的磁场分布如图乙所示，则图甲实验中，若将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向（选填“会”或“不会”）改变。6．科技小组为灯暖型浴霸（一种取暖用的电器）设计了一个可自动控制温度的装置。如图甲所示，控制电路电压U1恒为12V，继电器线圈的电阻R0为20Ω，定值电阻R1为40Ω，热敏电阻R2的阻值随温度变化的图像如图乙所示；工作电路电压U2恒为220V，安装两只标有“220V275W”的灯泡。闭合开关S，当继电器线圈中的电流大于或等于50mA时，继电器的衔铁被吸合，工作电路断开。2（1）工作电路工作时，A端应与（选填“B”或“C”）端相连接。（2）工作电路工作时的总电流为多大？（3）浴室里控制的温度t0为多高？（4）为使利用R2控制的浴室温度t0高低可调，需要对控制电路进行改进，请在图丙的虚线框内画出改进后的部分电路。添加的器材需说明规格要求。7．下列图中能反映发电机工作原理的（）A．B．C．D．8．对下列四幅图的表述正确的是（）A．甲图反映的是电动机的工作原理B．乙图能实现电能转化为机械能C．丙图闭合开关后，小磁针N极逆时针偏转D．丁图中小磁针N极顺时针偏转9．电动汽车刹车时，汽车电动机“变身”为发电机，将汽车动能转化为电能，简称动能回收系统。下列实验中与动能回收系统原理相同的是（）A．3B．C．D．10．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是（）A．扬声器B．电磁继电器C．动圈式话筒D．电动机11．如图所示，蹄形磁铁和铜棒均水平放置。现闭合开关，水平向左移动铜棒，电流表G的指针发生偏转，则（）A．根据此现象的产生原理可制成电动机B．此现象与奥斯特实验现象的产生原理相同C．若将铜棒左右来回移动，可产生交变电流D．仅将磁铁水平向右移动，G的指针不偏转12．如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出过程中，则（）A．在此过程中，电能转化为机械能B．导线框中不会产生感应电流，因为回路中没有电源C．导线框中会产生感应电流，整个导线框都是电源4D．导线框中会产生感应电流，导线ab段相当于电源13．如图是一个风力发电机模型。风吹过时，扇叶转动，小灯泡发光。下列选项中哪幅图的工作原理与它相同（）A．B．C．D．14．如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是（甲/乙）电动机。该过程中能量转化是将电能→能→电能，最终转化为内能和光能...
