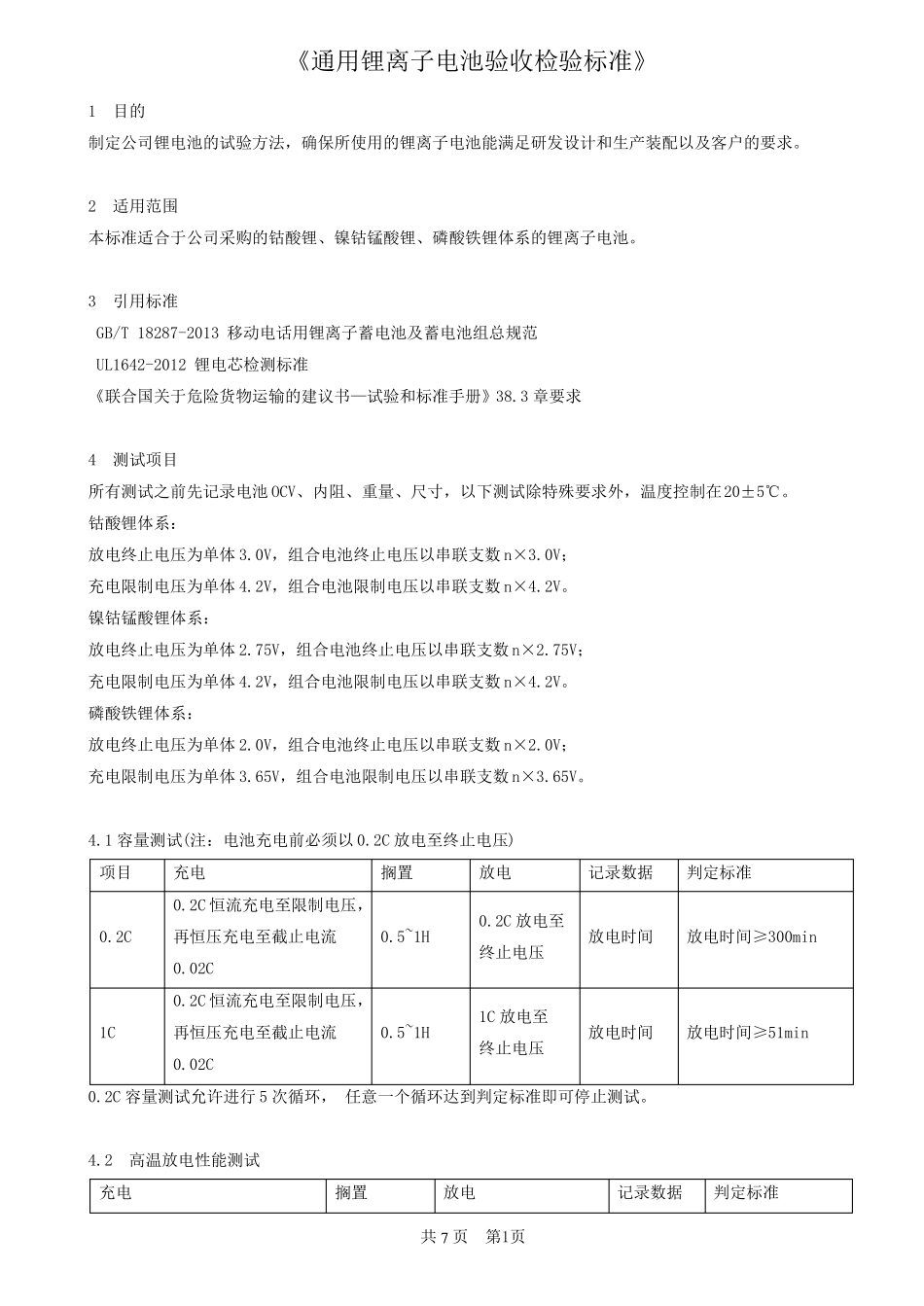

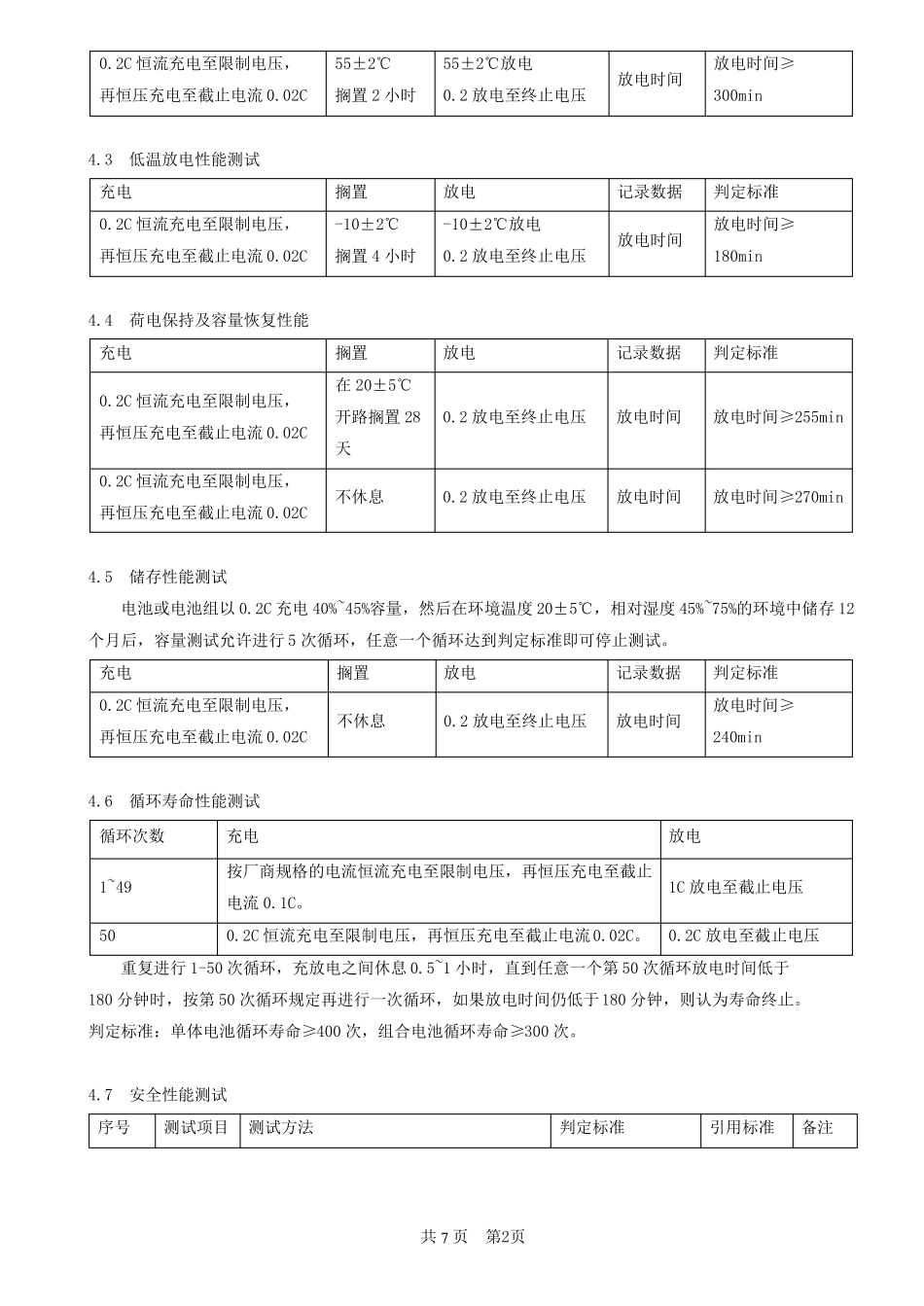

《通用锂离子电池验收检验标准》1目的制定公司锂电池的试验方法，确保所使用的锂离子电池能满足研发设计和生产装配以及客户的要求。2适用范围本标准适合于公司采购的钴酸锂、镍钴锰酸锂、磷酸铁锂体系的锂离子电池。3引用标准GB/T18287-2013移动电话用锂离子蓄电池及蓄电池组总规范UL1642-2012锂电芯检测标准《联合国关于危险货物运输的建议书—试验和标准手册》38.3章要求4测试项目所有测试之前先记录电池OCV、内阻、重量、尺寸，以下测试除特殊要求外，温度控制在20±5℃。钴酸锂体系：放电终止电压为单体3.0V，组合电池终止电压以串联支数n×3.0V；充电限制电压为单体4.2V，组合电池限制电压以串联支数n×4.2V。镍钴锰酸锂体系：放电终止电压为单体2.75V，组合电池终止电压以串联支数n×2.75V；充电限制电压为单体4.2V，组合电池限制电压以串联支数n×4.2V。磷酸铁锂体系：放电终止电压为单体2.0V，组合电池终止电压以串联支数n×2.0V；充电限制电压为单体3.65V，组合电池限制电压以串联支数n×3.65V。4.1容量测试(注：电池充电前必须以0.2C放电至终止电压)项目充电0.2C恒流充电至限制电压，0.2C再恒压充电至截止电流0.02C0.2C恒流充电至限制电压，1C再恒压充电至截止电流0.02C0.5~1H0.5~1H搁置放电0.2C放电至终止电压记录数据判定标准放电时间放电时间≥300min1C放电至终止电压放电时间放电时间≥51min0.2C容量测试允许进行5次循环，任意一个循环达到判定标准即可停止测试。4.2高温放电性能测试充电搁置放电共7页第1页记录数据判定标准0.2C恒流充电至限制电压，再恒压充电至截止电流0.02C4.3低温放电性能测试充电0.2C恒流充电至限制电压，再恒压充电至截止电流0.02C4.4荷电保持及容量恢复性能充电0.2C恒流充电至限制电压，再恒压充电至截止电流0.02C0.2C恒流充电至限制电压，再恒压充电至截止电流0.02C4.5储存性能测试55±2℃搁置2小时55±2℃放电0.2放电至终止电压放电时间放电时间≥300min搁置-10±2℃搁置4小时放电-10±2℃放电0.2放电至终止电压记录数据放电时间判定标准放电时间≥180min搁置在20±5℃开路搁置28天不休息放电记录数据判定标准0.2放电至终止电压放电时间放电时间≥255min0.2放电至终止电压放电时间放电时间≥270min电池或电池组以0.2C充电40%~45%容量，然后在环境温度20±5℃，相对湿度45%~75%的环境中储存12个月后，容量测试允许进行5次循环，任意一个循环达到判定标准即可停止测试。充电0.2C恒流充电至限制电压，再恒压充电至截止电流0.02C4.6循环寿命性能测试循环次数1~4950充电按厂商规格的电流恒流充电至限制电压，再恒压充电至截止电流0.1C。放电1C放电至截止电压搁置不休息放电0.2放电至终止电压记录数据放电时间判定标准放电时间≥240min0.2C恒流充电至限制电压，再恒压充电至截止电流0.02C。0.2C放电至截止电压重复进行1-50次循环，充放电之间休息0.5~1小时，直到任意一个第50次循环放电时间低于180分钟时，按第50次循环规定再进行一次循环，如果放电时间仍低于180分钟，则认为寿命终止。判定标准：单体电池循环寿命≥400次，组合电池循环寿命≥300次。4.7安全性能测试序号测试项目测试方法判定标准引用标准备注共7页第2页以0.2C电流恒流充电至限制电压，再恒压4.7.1恒定湿热充电至截止电流0.02C，将电池组放入温度为40±2℃，相对湿度90%~95%的恒温恒湿箱中搁置48小时，将电池组取出在23±2℃环境温度下搁置2小时，目测电池组外观，并以0.2C放电至终止电压以0.2C电流恒流充电至限制电压，再恒压充电至截止电流0.02C，将电池固定在振动台上，采用正弦波进行振动，并以对数4.7.2振动2振动1扫频方式在15分钟内从7Hz扫频到200Hz并返回到7Hz.振动沿样品互相垂直的3个方向进行，每个方向按以上对数扫频方式重复12次，振动3小时以0.2C电流恒流充电至限制电压，再恒压充电至截止电流0.02C，将电池固定在振动台上，在90～100min内，10～55～10Hz范围内单振幅0.8mm，以1Hz/min的线性扫频振动。在电池的互相垂直的三个方向都要进行振动测试以0.2C电流恒流充电至限制电压，再恒压4.7.3充电至截止电流0.02C，搁置1-4小时，自由跌落将单体电池按1m，电池组按1.5...
