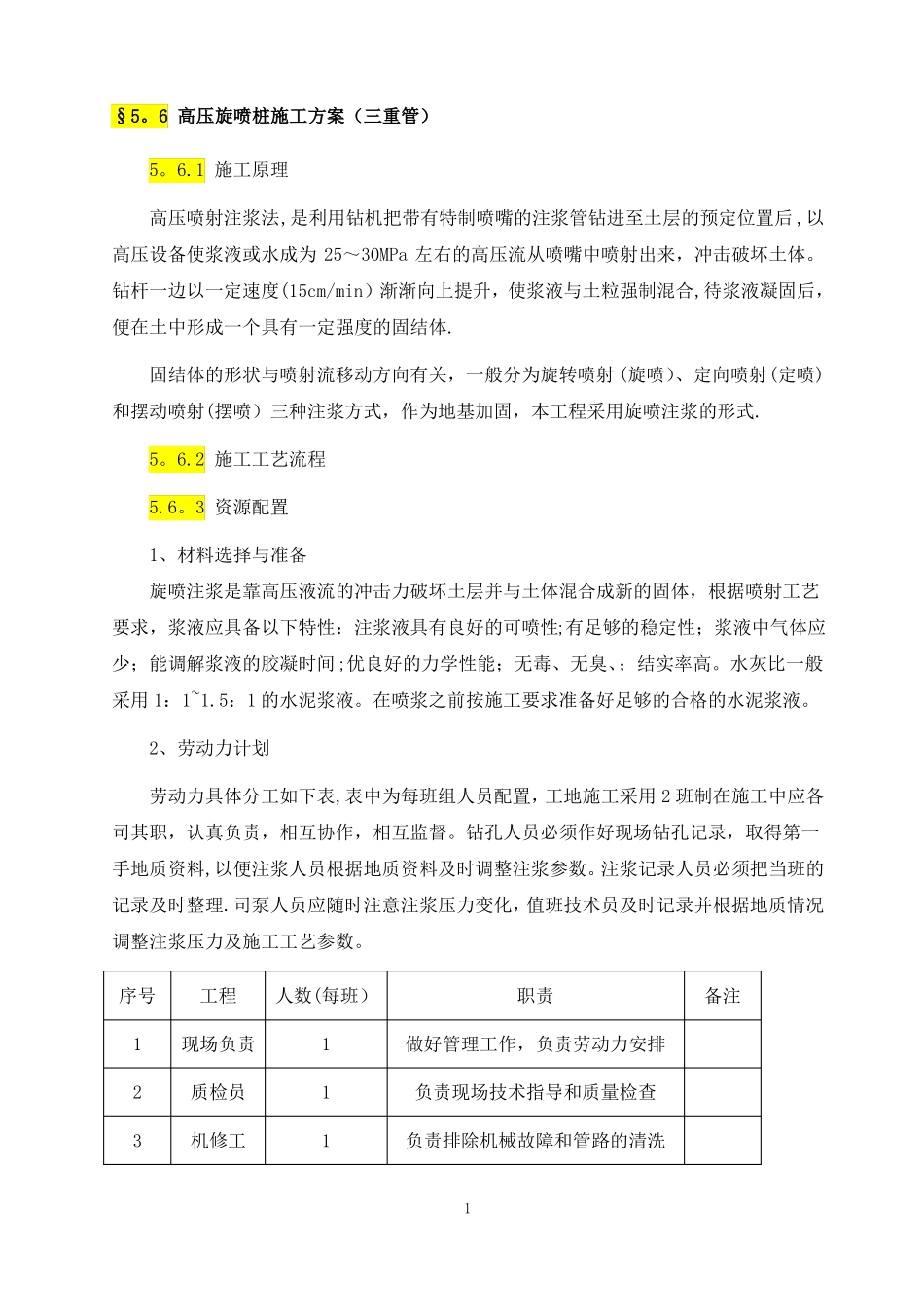

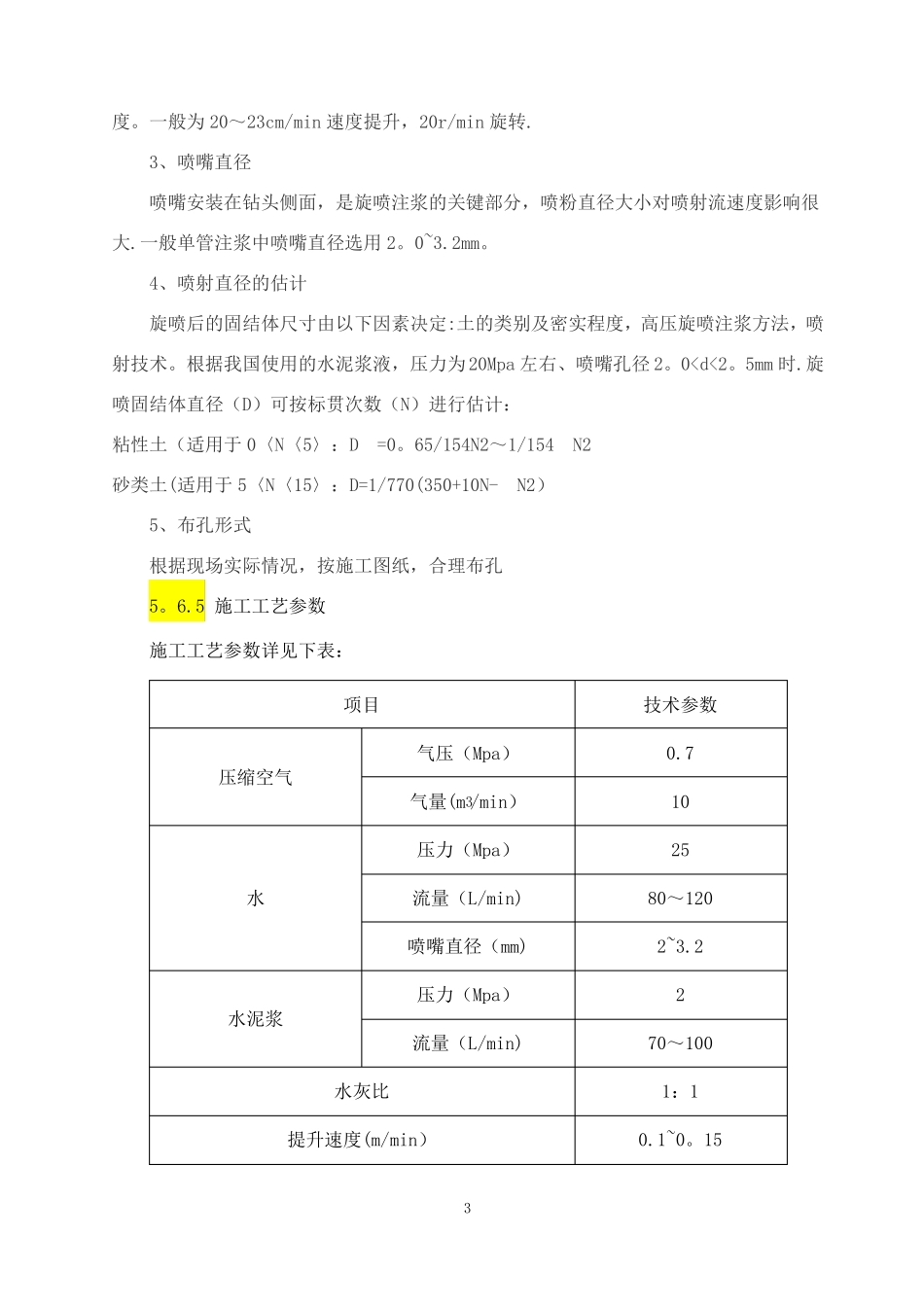

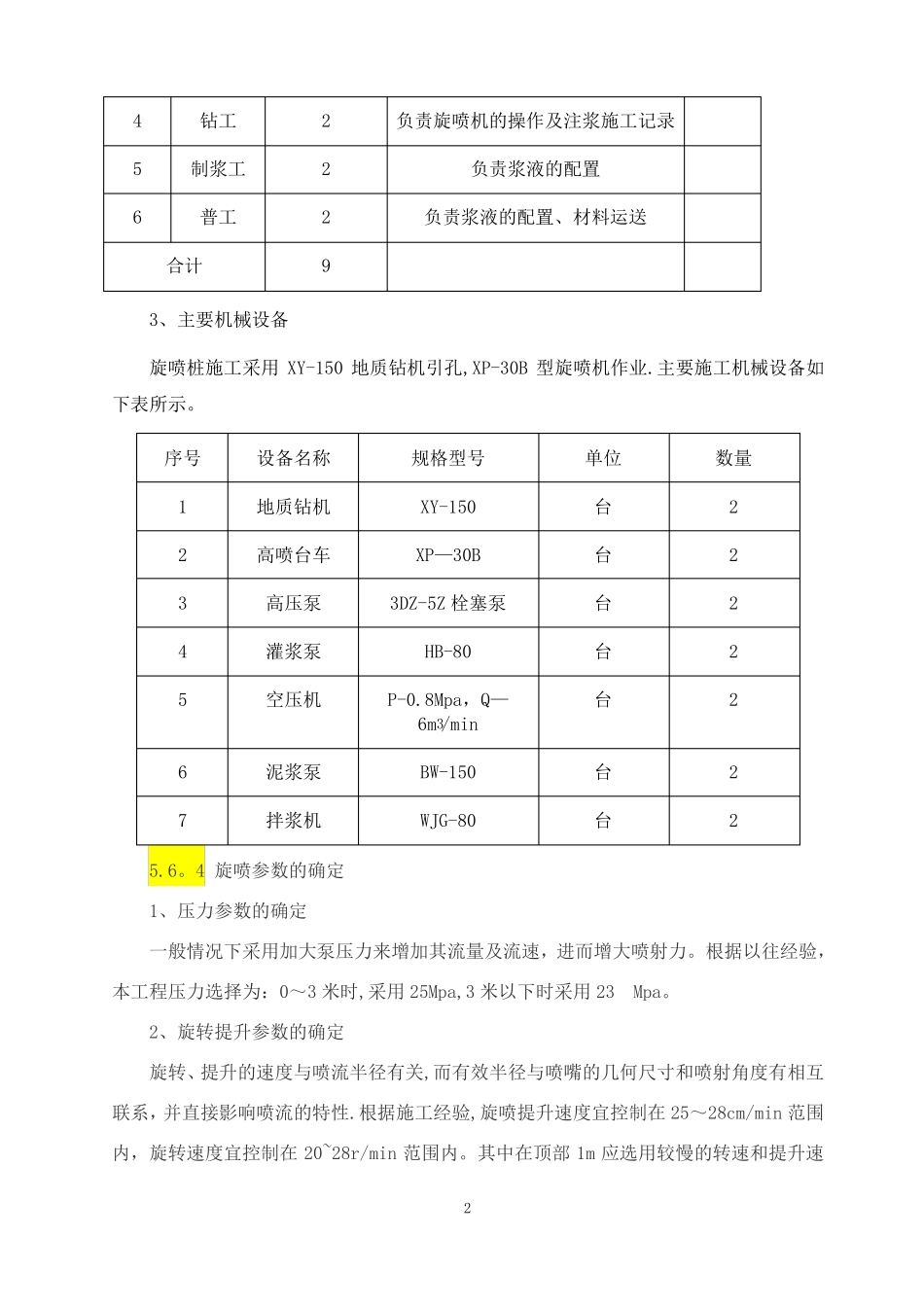

§5。6高压旋喷桩施工方案（三重管）5。6.1施工原理高压喷射注浆法,是利用钻机把带有特制喷嘴的注浆管钻进至土层的预定位置后,以高压设备使浆液或水成为25～30MPa左右的高压流从喷嘴中喷射出来，冲击破坏土体。钻杆一边以一定速度(15cm/min）渐渐向上提升，使浆液与土粒强制混合,待浆液凝固后，便在土中形成一个具有一定强度的固结体.固结体的形状与喷射流移动方向有关，一般分为旋转喷射(旋喷）、定向喷射(定喷)和摆动喷射(摆喷）三种注浆方式，作为地基加固，本工程采用旋喷注浆的形式.5。6.2施工工艺流程5.6。3资源配置1、材料选择与准备旋喷注浆是靠高压液流的冲击力破坏土层并与土体混合成新的固体，根据喷射工艺要求，浆液应具备以下特性：注浆液具有良好的可喷性;有足够的稳定性；浆液中气体应少；能调解浆液的胶凝时间;优良好的力学性能；无毒、无臭、；结实率高。水灰比一般采用1：1~1.5：1的水泥浆液。在喷浆之前按施工要求准备好足够的合格的水泥浆液。2、劳动力计划劳动力具体分工如下表,表中为每班组人员配置，工地施工采用2班制在施工中应各司其职，认真负责，相互协作，相互监督。钻孔人员必须作好现场钻孔记录，取得第一手地质资料,以便注浆人员根据地质资料及时调整注浆参数。注浆记录人员必须把当班的记录及时整理.司泵人员应随时注意注浆压力变化，值班技术员及时记录并根据地质情况调整注浆压力及施工工艺参数。序号123工程现场负责质检员机修工人数(每班）111职责做好管理工作，负责劳动力安排负责现场技术指导和质量检查负责排除机械故障和管路的清洗备注1456钻工制浆工普工合计2229负责旋喷机的操作及注浆施工记录负责浆液的配置负责浆液的配置、材料运送3、主要机械设备旋喷桩施工采用XY-150地质钻机引孔,XP-30B型旋喷机作业.主要施工机械设备如下表所示。序号12345设备名称地质钻机高喷台车高压泵灌浆泵空压机规格型号XY-150XP—30B3DZ-5Z栓塞泵HB-80P-0.8Mpa，Q—6m3/minBW-150WJG-80单位台台台台台数量2222267泥浆泵拌浆机台台225.6。4旋喷参数的确定1、压力参数的确定一般情况下采用加大泵压力来增加其流量及流速，进而增大喷射力。根据以往经验，本工程压力选择为：0～3米时,采用25Mpa,3米以下时采用23Mpa。2、旋转提升参数的确定旋转、提升的速度与喷流半径有关,而有效半径与喷嘴的几何尺寸和喷射角度有相互联系，并直接影响喷流的特性.根据施工经验,旋喷提升速度宜控制在25～28cm/min范围内，旋转速度宜控制在20~28r/min范围内。其中在顶部1m应选用较慢的转速和提升速2度。一般为20～23cm/min速度提升，20r/min旋转.3、喷嘴直径喷嘴安装在钻头侧面，是旋喷注浆的关键部分，喷粉直径大小对喷射流速度影响很大.一般单管注浆中喷嘴直径选用2。0~3.2mm。4、喷射直径的估计旋喷后的固结体尺寸由以下因素决定:土的类别及密实程度，高压旋喷注浆方法，喷射技术。根据我国使用的水泥浆液，压力为20Mpa左右、喷嘴孔径2。0
