高性能混凝土VIP免费

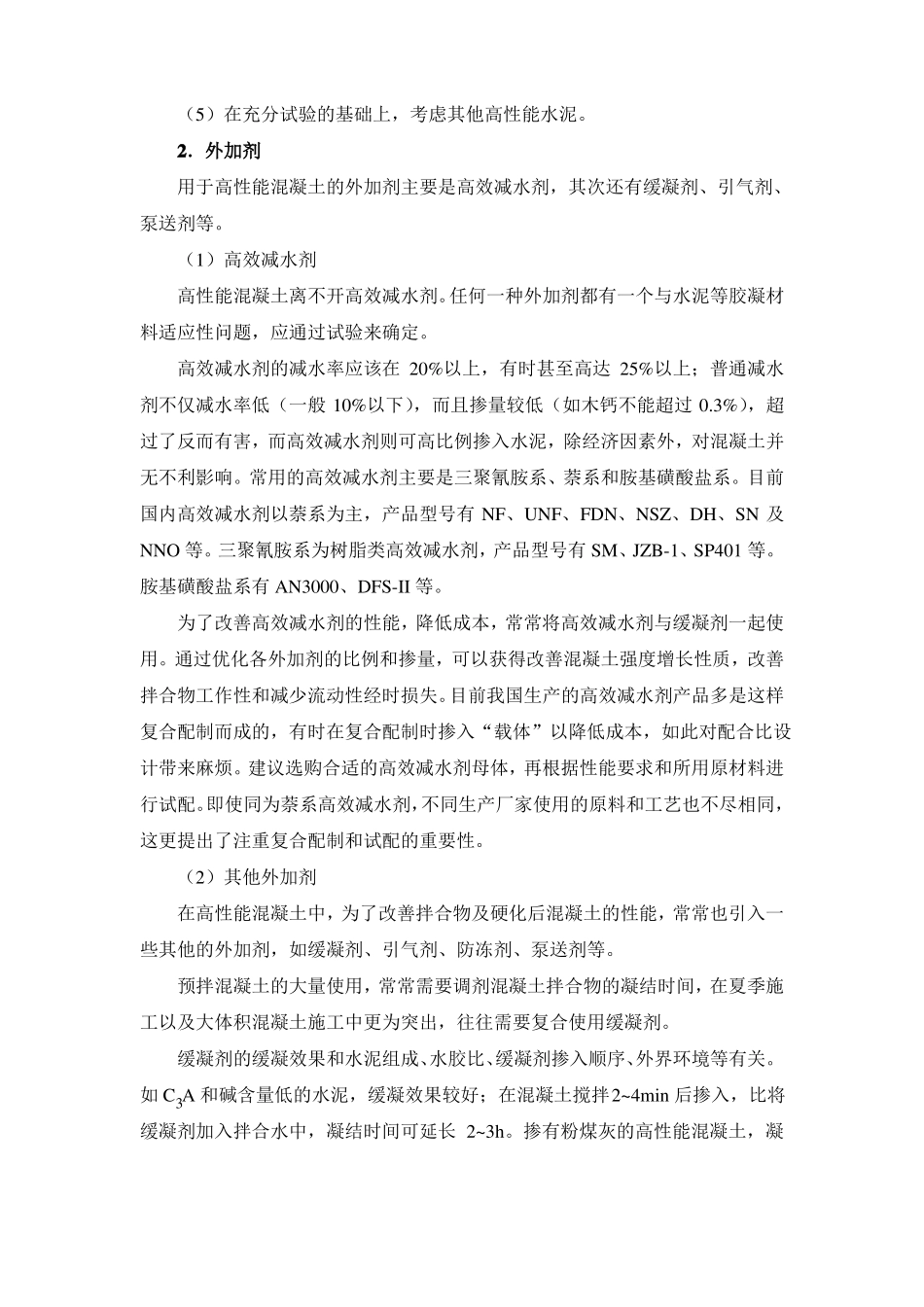

高性能混凝土高性能混凝土是用现代混凝土技术制备的混凝土。它是相对于普通混凝土而言，因而它不是混凝土的一个品种，而是以广义的动态的可持续发展为基本要求并适合工业化生产与施工的混凝土的组合。高性能混凝土的基本条件是有与使用环境相适应的耐久性、工作性、体积稳定性和经济性。高性能混凝土水化硬化特点：高性能混凝土配制的特点是低水胶比、掺用高效减水剂和矿物细掺料，因而改变了水泥石的亚微观结构，改变了水泥石与骨料间界面结构性质，提高了混凝土的致密性。高性能混凝土的制备不应该仅是水泥石本身，还应包括骨料的性能，配比的设计，混凝土的搅拌、运输、浇筑、养护以及质量控制，这也是高性能混凝土有别于以强度为主要特征的普通混凝土技术的重要内容。一、高性能混凝土原材料1．水泥并不是所有水泥都适合配制高性能混凝土，配制高性能混凝土的水泥应该有更高的要求，除水泥的活性外，应考虑其化学成分、细度、粒径分布等的影响。在选择时应考虑下述原则：（1）宜选用优质硅酸盐水泥或普通硅酸盐水泥。无论是在水泥出厂前还是在混凝土制备中掺入的矿物掺合料，都需要比水泥熟料更大的细度和更好的颗粒级配。（2）宜选用42.5级或更高等级的水泥。如果所配制的高性能混凝土强度等级不太高，也可以选用32.5级水泥。（3）应选用C3S含量高、而C3A含量低（少于8%）的水泥。C3A含量过高，不仅水泥水化速度加快，往往会引起水泥与高效外加剂相互适应的问题，不仅会影响超塑化剂的减水率，更重要的是会造成混凝土拌合物流动度的经时损失增大。在配制高性能混凝土时，一般不宜选用C3A含量高、细度细的R型水泥。（4）水泥中的碱含量应与所配制的混凝土的性能要求相匹配。在含碱活性骨料应用较集中的环境下，应限制水泥的总碱含量（Na2O+0.658K2O）不超过0.6%。（5）在充分试验的基础上，考虑其他高性能水泥。2．外加剂用于高性能混凝土的外加剂主要是高效减水剂，其次还有缓凝剂、引气剂、泵送剂等。（1）高效减水剂高性能混凝土离不开高效减水剂。任何一种外加剂都有一个与水泥等胶凝材料适应性问题，应通过试验来确定。高效减水剂的减水率应该在20%以上，有时甚至高达25%以上；普通减水剂不仅减水率低（一般10%以下），而且掺量较低（如木钙不能超过0.3%），超过了反而有害，而高效减水剂则可高比例掺入水泥，除经济因素外，对混凝土并无不利影响。常用的高效减水剂主要是三聚氰胺系、萘系和胺基磺酸盐系。目前国内高效减水剂以萘系为主，产品型号有NF、UNF、FDN、NSZ、DH、SN及NNO等。三聚氰胺系为树脂类高效减水剂，产品型号有SM、JZB-1、SP401等。胺基磺酸盐系有AN3000、DFS-II等。为了改善高效减水剂的性能，降低成本，常常将高效减水剂与缓凝剂一起使用。通过优化各外加剂的比例和掺量，可以获得改善混凝土强度增长性质，改善拌合物工作性和减少流动性经时损失。目前我国生产的高效减水剂产品多是这样复合配制而成的，有时在复合配制时掺入“载体”以降低成本，如此对配合比设计带来麻烦。建议选购合适的高效减水剂母体，再根据性能要求和所用原材料进行试配。即使同为萘系高效减水剂，不同生产厂家使用的原料和工艺也不尽相同，这更提出了注重复合配制和试配的重要性。（2）其他外加剂在高性能混凝土中，为了改善拌合物及硬化后混凝土的性能，常常也引入一些其他的外加剂，如缓凝剂、引气剂、防冻剂、泵送剂等。预拌混凝土的大量使用，常常需要调剂混凝土拌合物的凝结时间，在夏季施工以及大体积混凝土施工中更为突出，往往需要复合使用缓凝剂。缓凝剂的缓凝效果和水泥组成、水胶比、缓凝剂掺入顺序、外界环境等有关。如C3A和碱含量低的水泥，缓凝效果较好；在混凝土搅拌2~4min后掺入，比将缓凝剂加入拌合水中，凝结时间可延长2~3h。掺有粉煤灰的高性能混凝土，凝结时间随掺量增大而不断延缓，掺矿渣粉或硅粉等对凝结时间影响相对较小。不同缓凝剂亦存在与高效减水剂和水泥的相容性问题，应通过试验确定。引气剂配制高性能混凝土，虽然混凝土的强度等级不是很高，但提高了混凝土的工作性和均质性，改善了混凝土的抗渗性和抗冻性。用于混凝土的引气剂主要是聚乙二醇...
