二氧化钛光催化原理VIP免费

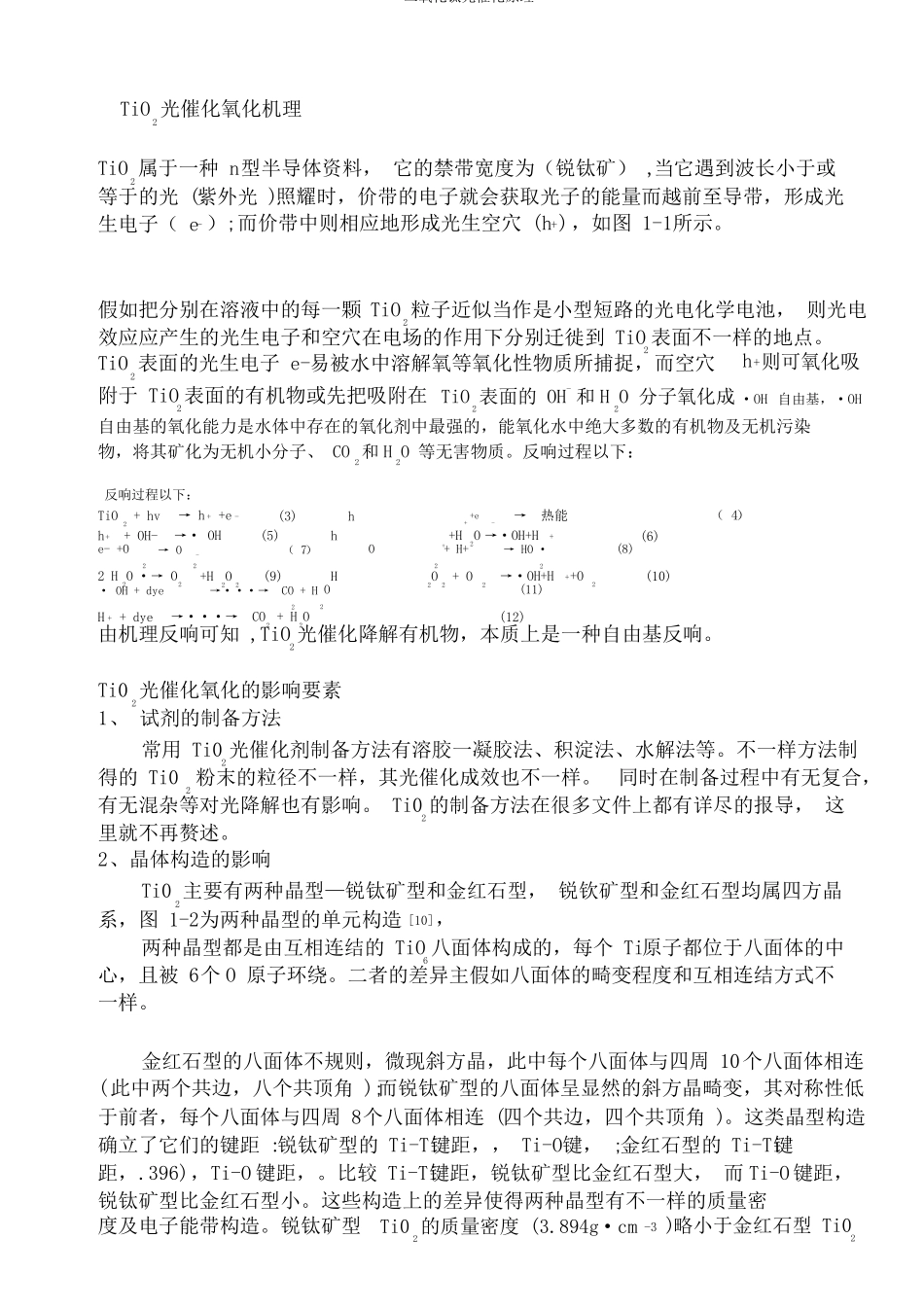

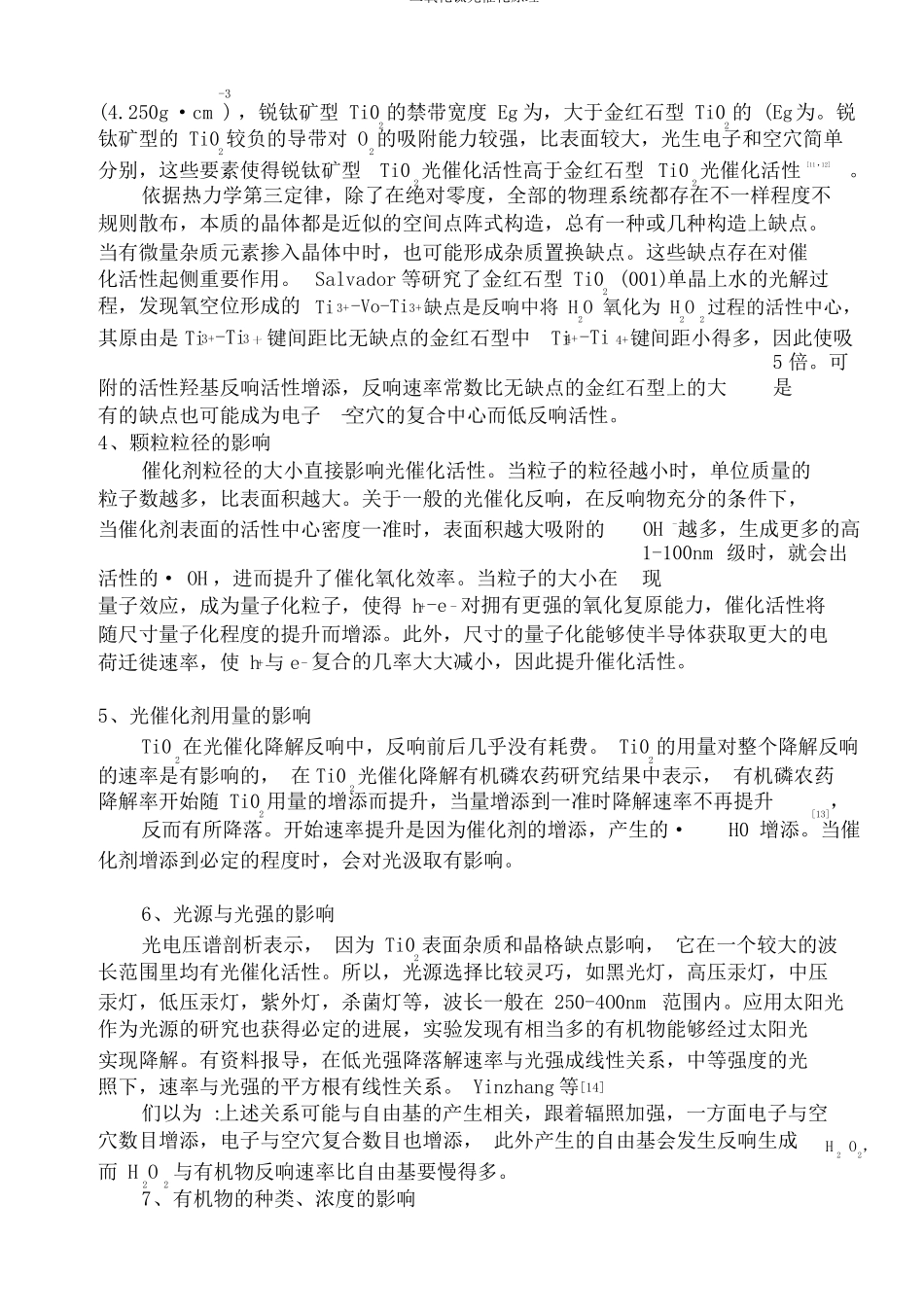

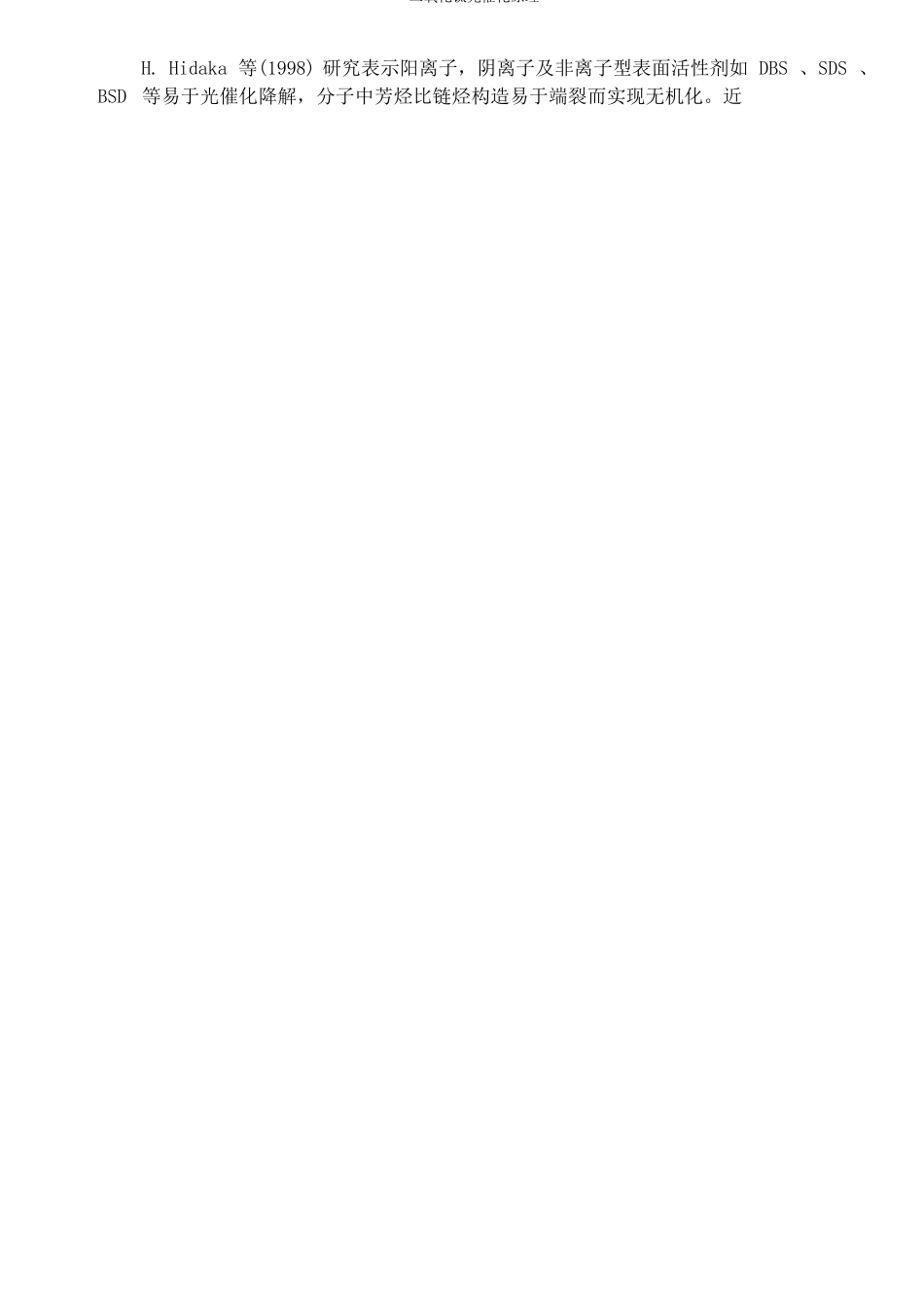

二氧化钛光催化原理TiO2光催化氧化机理TiO2属于一种n型半导体资料，它的禁带宽度为（锐钛矿）,当它遇到波长小于或等于的光(紫外光)照耀时，价带的电子就会获取光子的能量而越前至导带，形成光生电子（e-）;而价带中则相应地形成光生空穴(h+)，如图1-1所示。假如把分别在溶液中的每一颗TiO2粒子近似当作是小型短路的光电化学电池，则光电效应应产生的光生电子和空穴在电场的作用下分别迁徙到TiO2表面不一样的地点。+h则可氧化吸TiO2表面的光生电子e-易被水中溶解氧等氧化性物质所捕捉，而空穴附于TiO2表面的有机物或先把吸附在TiO2表面的OH和H2O分子氧化成·OH自由基，·OH自由基的氧化能力是水体中存在的氧化剂中最强的，能氧化水中绝大多数的有机物及无机污染物，将其矿化为无机小分子、CO2和H2O等无害物质。反响过程以下：反响过程以下：TiO2+hv→h++e-h++OH-→·OHe-+O-+(3)(5)hhO2→O-2（7）→热能+++H2O→·OH+H+H+→HO·2+e-（4）22(8)(6)2H2O·→O2+H2O2·OH+dye→···→CO+HO22(9)HO2+O2→·OH+H++O2(11)(10)H++dye→···→CO2+H2O(12)由机理反响可知,TiO2光催化降解有机物，本质上是一种自由基反响。Ti02光催化氧化的影响要素1、试剂的制备方法常用Ti02光催化剂制备方法有溶胶一凝胶法、积淀法、水解法等。不一样方法制得的Ti02粉末的粒径不一样，其光催化成效也不一样。同时在制备过程中有无复合，有无混杂等对光降解也有影响。Ti02的制备方法在很多文件上都有详尽的报导，这里就不再赘述。2、晶体构造的影响Ti02主要有两种晶型—锐钛矿型和金红石型，锐钦矿型和金红石型均属四方晶系，图1-2为两种晶型的单元构造[10]，两种晶型都是由互相连结的TiO6八面体构成的，每个Ti原子都位于八面体的中心，且被6个O原子环绕。二者的差异主假如八面体的畸变程度和互相连结方式不一样。金红石型的八面体不规则，微现斜方晶，此中每个八面体与四周10个八面体相连(此中两个共边，八个共顶角);而锐钛矿型的八面体呈显然的斜方晶畸变，其对称性低于前者，每个八面体与四周8个八面体相连(四个共边，四个共顶角)。这类晶型构造确立了它们的键距:锐钛矿型的Ti-Ti键距，，Ti-O键，;金红石型的Ti-Ti键距，.396)，Ti-O键距，。比较Ti-Ti键距，锐钛矿型比金红石型大，而Ti-O键距，锐钛矿型比金红石型小。这些构造上的差异使得两种晶型有不一样的质量密度及电子能带构造。锐钛矿型Ti02的质量密度(3.894g·cm-3)略小于金红石型Ti02二氧化钛光催化原理-3(4.250g·cm)，锐钛矿型Ti02的禁带宽度Eg为，大于金红石型Ti02的(Eg为。锐钛矿型的Ti02较负的导带对O2的吸附能力较强，比表面较大，光生电子和空穴简单分别，这些要素使得锐钛矿型Ti02光催化活性高于金红石型Ti02光催化活性。依据热力学第三定律，除了在绝对零度，全部的物理系统都存在不一样程度不规则散布，本质的晶体都是近似的空间点阵式构造，总有一种或几种构造上缺点。当有微量杂质元素掺入晶体中时，也可能形成杂质置换缺点。这些缺点存在对催化活性起侧重要作用。Salvador等研究了金红石型Ti02(001)单晶上水的光解过程，发现氧空位形成的Ti3+-Vo-Ti3+缺点是反响中将H2O氧化为H2O2过程的活性中心，其原由是Ti-Ti键间距小得多，因此使吸5倍。可是附的活性羟基反响活性增添，反响速率常数比无缺点的金红石型上的大有的缺点也可能成为电子-空穴的复合中心而低反响活性。4、颗粒粒径的影响催化剂粒径的大小直接影响光催化活性。当粒子的粒径越小时，单位质量的粒子数越多，比表面积越大。关于一般的光催化反响，在反响物充分的条件下，[11，12]3+3十键间距比无缺点的金红石型中Ti4+-Ti4+OH越多，生成更多的高1-100nm级时，就会出活性的·OH，进而提升了催化氧化效率。当粒子的大小在现量子效应，成为量子化粒子，使得h+-e-对拥有更强的氧化复原能力，催化活性将随尺寸量子化程度的提升而增添。此外，尺寸的量子化能够使半导体获取更大的电荷迁徙速率，使h+与e-复合的几率大大减小，因此提升催化活性。当催化剂表面的活性中心密度一准时，表面积越大吸附的-5、光催化剂用量的影响Ti02在光催化降解反响中，反响前后几乎没有耗费。Ti02的用...
