2并联电路中电流的规律课件VIP免费

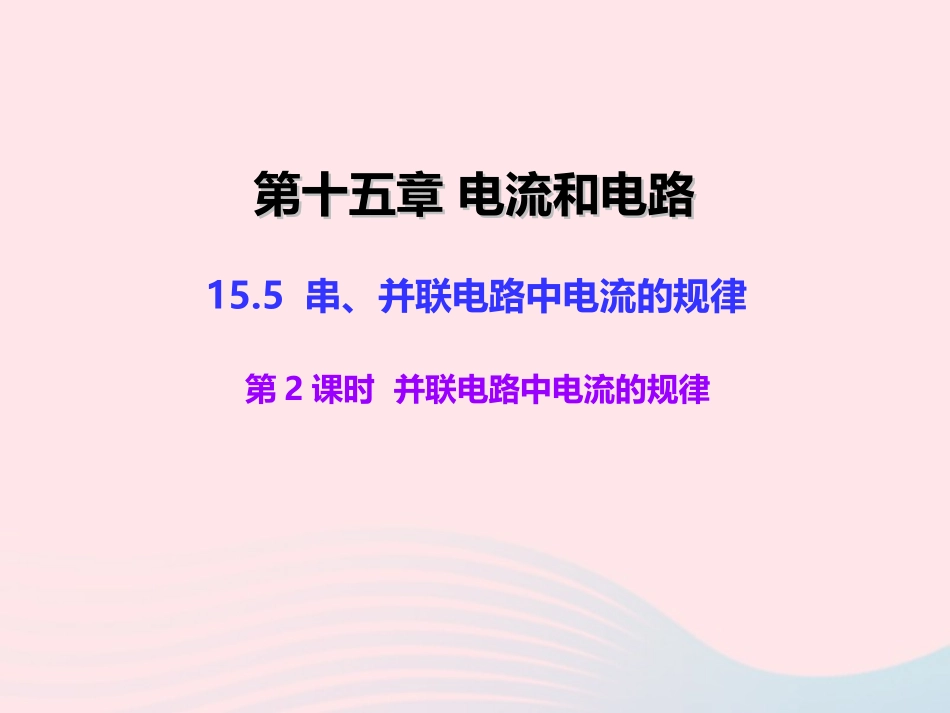

2并联电路中电流的规律课件_第1页
1/30
2并联电路中电流的规律课件_第2页
2/30
2并联电路中电流的规律课件_第3页
3/30
第2课时并联电路中电流的规律第十五章电流和电路第十五章电流和电路15.5串、并联电路中电流的规律知识与技能知识与技能1.1.通过探究式实验,得出并联电路中电流的规律,进一步学习科学探究的通过探究式实验,得出并联电路中电流的规律,进一步学习科学探究的方法方法..2.2.在实验过程中,巩固连接电路的训练在实验过程中,巩固连接电路的训练..重点重点在实验中探究并联电路中电流的规律在实验中探究并联电路中电流的规律难点难点组织、指导学生在探究过程中,认真观察、分析、得出正确组织、指导学生在探究过程中,认真观察、分析、得出正确结论结论..思考:教室里的每个灯的亮度几乎都一样,这些电灯之间是串联的关系吗?通过每盏灯的电流会相等吗?究竟并联电路的电流有怎样的特点呢?串联电路只有一条路径,并联电路有多条路径,我们把并联电路的各分支叫支路,总路径叫干路,而实际上我们只要探究干路和支路电流之间的关系.L1知识点1知识点1并联电路中电流的规律并联电路中电流的规律干路支路支路干路猜想1:如果两个灯泡相同,那两条支路的电流可能会相同,那干路电流是不是有可能和支路电流也相等呢?猜想2:这个电路图看起来是干路电流分成了两条支路后又汇总在一起,因此两条支路电流的和应等于干路电流.猜想3:如果支路上的两个灯泡不一样,两条支路电流的和会超过干路电流.L1L2L1ABC按3种猜想分成了3个小组,并针对猜想制订了实验方案.猜想:流过A、B、C各点的电流大小可能存在什么关系?猜想:流过A、B、C各点的电流大小可能存在什么关系?甲组:电池、导线、一个开关、两个相同的灯泡组成并联电路.取A、B、C三点分别串联电流表.L1L2L1AAL1L2L1AAL1L2L1AA测量支路A点电流测量支路B点电流测量干路C点电流为了保证实验结论具有普遍性,还应换用另外2个相同的灯泡进行实验.实验表格次数A点电流IAB点电流IBC点电流IC第一次测量(灯泡不同)第二次测量(灯泡相同)乙组:设计的电路和甲组一样,觉得C点的电流应等于A点电流和B点电流之和.丙组:设计的电路和甲组也一样,只是选用了不相同的两个小灯泡进行实验,而且相信两条支路电流之和一定会大于干路电流的.1.设计实验电路;2.根据电路图连接电路;3.进行测量,将测量数据记录在表格中;4.换上另外两个规格不同的小灯泡,再次实验。L2L1实验步骤:次数A点电流IAB点电流IBC点电流IC第一次测量0.15A0.15A0.29A第二次测量0.2A0.2A0.39A甲组:分析:A点即干路电流比两支路电流之和稍小些,是由于导线也消耗了电能.结论是C点的电流约等于A点和B点电流的和.次数A点电流IAB点电流IBC点电流IC第一次测量0.15A0.15A0.3A第二次测量0.2A0.2A0.4A乙组:实验结果和猜想的一样,即干路上的电流等于两条支路的电流之和.次数A点电流IAB点电流IBC点电流IC第一次测量0.28A0.32A0.6A第二次测量0.4A0.3A0.7A丙组:用了两个不相同的灯泡,发现灯泡换了后,电池没变,电流变了,但干路中C点的电流仍等于支路A点和B点的电流之和.请同学们思考为什么甲、乙两组的实验方案、实验器材都一样,为什么甲组测出的干路电流值会比乙组的略小呢?真的是因为导线消耗了部分电流吗?读数误差继续探讨为什么丙组同学换成不相同的灯泡后,支路电流变了,干路总电流也变了.实验结论:并联电路中,干路电流等于各支路电流之和。L1L2L1ABC通过对比正确理解串、并联电路中电流的特点:①串联电路电流的特点:从理论上分析,经过电路中各个部分的电荷不会消失,也不会无根据地增加,所以单位时间内经过串联电路各处的电荷一样多,也就是说串联电路中电流处处相等.②并联电路电流的特点:电流和水流相似,我们以水流为例,从干渠里流出来的水分支后,由于每一条支路中的水流都是从干渠里流出来的,所以每一条支路中的水流都比干渠里的水流小.同理,在并联电路中,每一条支路中的电流都比干路中的电流小,所以并联电路有分流的特点.A.整理器材,结束实验B.分析数据,得出结论C.换用不同规格的小灯泡,再测出几组电流值D.改变电流表的量程或换电流表再测几次C解析:探究并联电路中电流的关系,测量出一组数据后,应改变电路中的电流再测量几组数据,通过分析几次数...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2并联电路中电流的规律课件
