挡墙沉降观测方案VIP免费

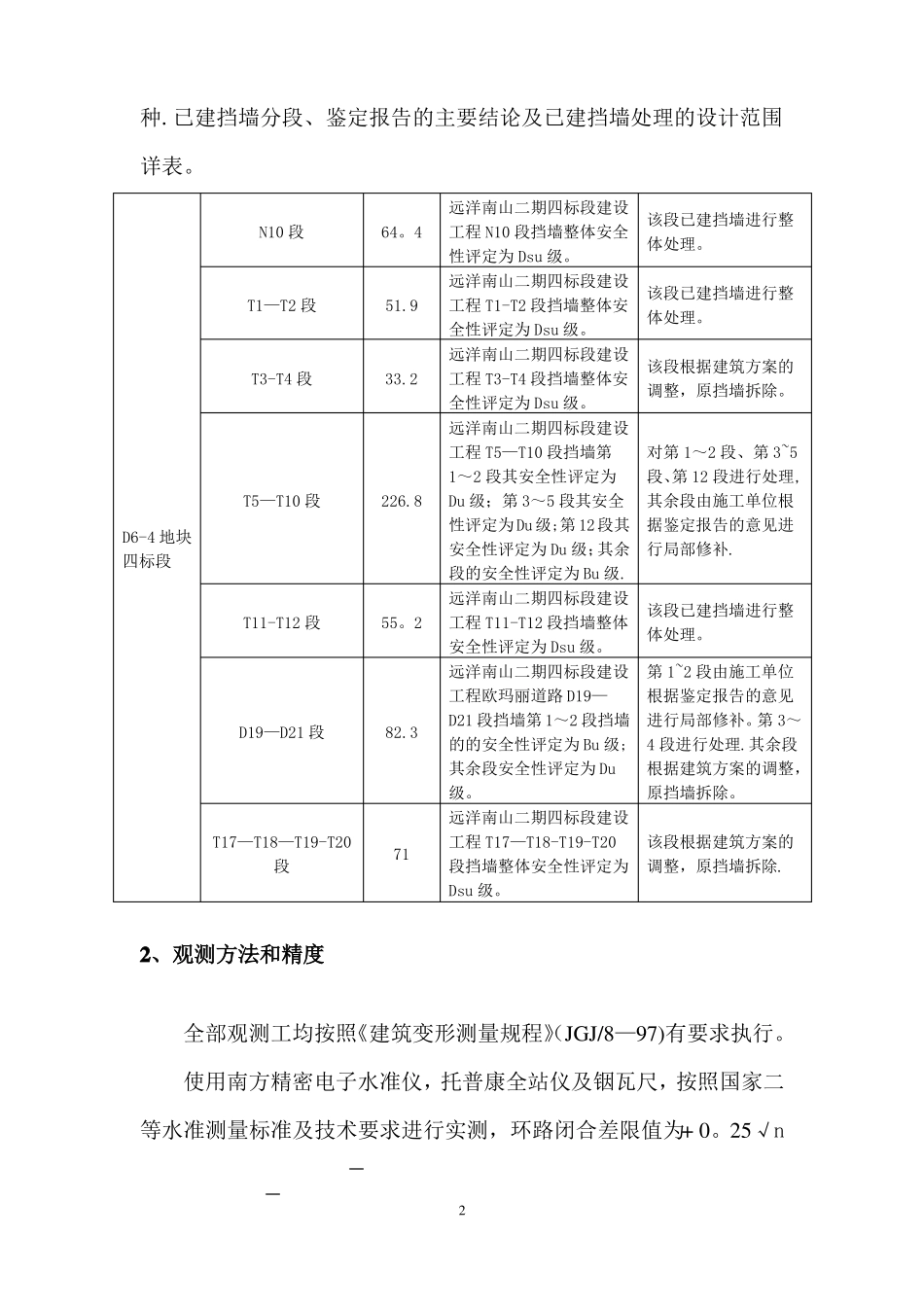

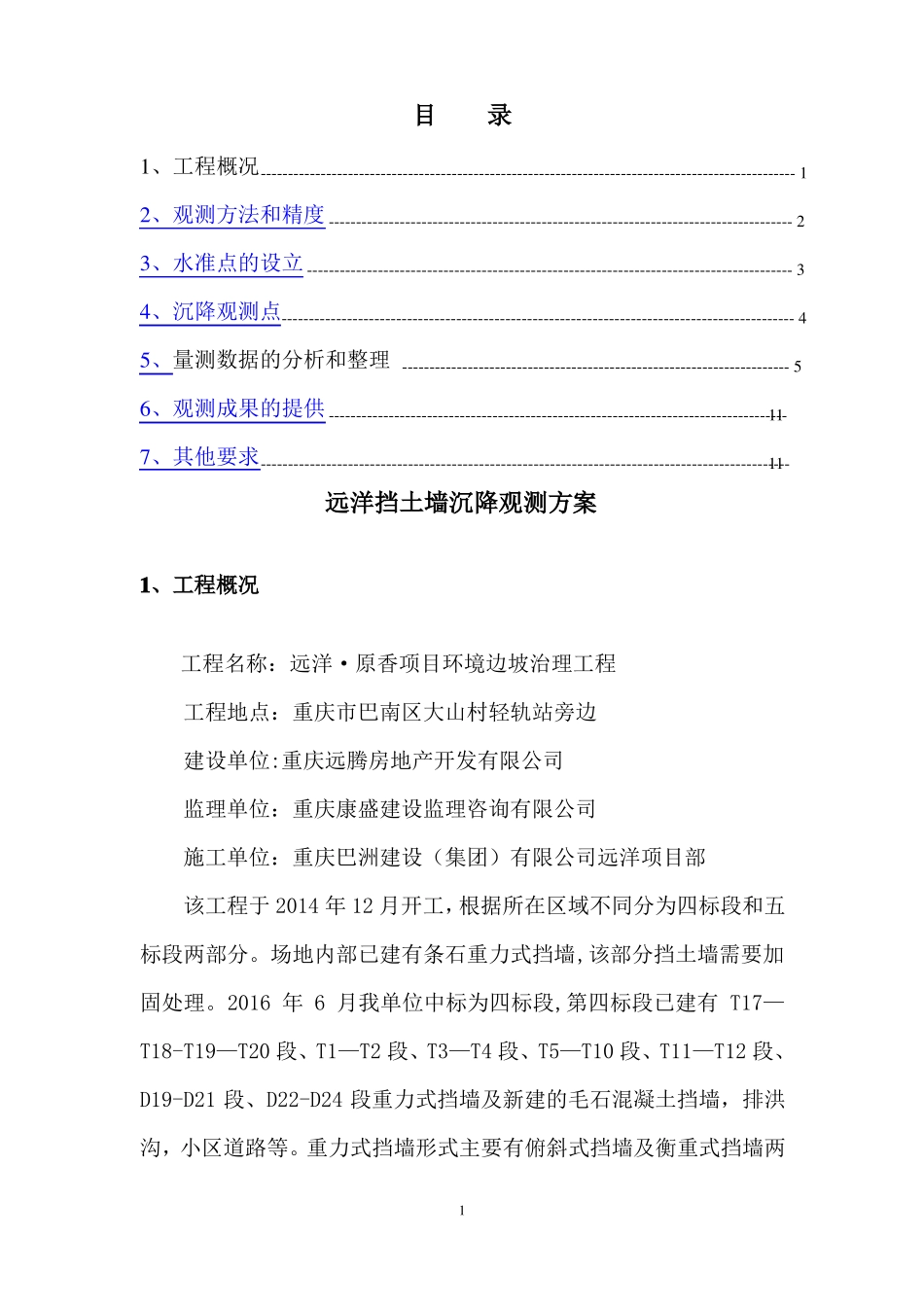

目录1、工程概况--------------------------------------------------------------------------------------------------12、观测方法和精度-------------------------------------------------------------------------------------23、水准点的设立-----------------------------------------------------------------------------------------34、沉降观测点----------------------------------------------------------------------------------------------45、量测数据的分析和整理-----------------------------------------------------------------------56、观测成果的提供------------------------------------------------------------------------------------117、其他要求-------------------------------------------------------------------------------------------------11远洋挡土墙沉降观测方案1、工程概况工程名称：远洋·原香项目环境边坡治理工程工程地点：重庆市巴南区大山村轻轨站旁边建设单位:重庆远腾房地产开发有限公司监理单位：重庆康盛建设监理咨询有限公司施工单位：重庆巴洲建设（集团）有限公司远洋项目部该工程于2014年12月开工，根据所在区域不同分为四标段和五标段两部分。场地内部已建有条石重力式挡墙,该部分挡土墙需要加固处理。2016年6月我单位中标为四标段,第四标段已建有T17—T18-T19—T20段、T1—T2段、T3—T4段、T5—T10段、T11—T12段、D19-D21段、D22-D24段重力式挡墙及新建的毛石混凝土挡墙，排洪沟，小区道路等。重力式挡墙形式主要有俯斜式挡墙及衡重式挡墙两1种.已建挡墙分段、鉴定报告的主要结论及已建挡墙处理的设计范围详表。N10段64。4远洋南山二期四标段建设工程N10段挡墙整体安全性评定为Dsu级。远洋南山二期四标段建设工程T1-T2段挡墙整体安全性评定为Dsu级。该段已建挡墙进行整体处理。该段已建挡墙进行整体处理。该段根据建筑方案的调整，原挡墙拆除。T1—T2段51.9T3-T4段远洋南山二期四标段建设33.2工程T3-T4段挡墙整体安全性评定为Dsu级。远洋南山二期四标段建设工程T5—T10段挡墙第1～2段其安全性评定为Du级；第3～5段其安全性评定为Du级;第12段其安全性评定为Du级；其余段的安全性评定为Bu级.远洋南山二期四标段建设工程T11-T12段挡墙整体安全性评定为Dsu级。远洋南山二期四标段建设工程欧玛丽道路D19—D21段挡墙第1～2段挡墙的的安全性评定为Bu级;其余段安全性评定为Du级。远洋南山二期四标段建设工程T17—T18-T19-T20段挡墙整体安全性评定为Dsu级。T5—T10段D6-4地块四标段226.8对第1～2段、第3~5段、第12段进行处理,其余段由施工单位根据鉴定报告的意见进行局部修补.T11-T12段55。2该段已建挡墙进行整体处理。第1~2段由施工单位根据鉴定报告的意见进行局部修补。第3～4段进行处理.其余段根据建筑方案的调整，原挡墙拆除。该段根据建筑方案的调整，原挡墙拆除.D19—D21段82.3T17—T18—T19-T20段712、观测方法和精度全部观测工均按照《建筑变形测量规程》（JGJ/8—97)有要求执行。使用南方精密电子水准仪，托普康全站仪及铟瓦尺，按照国家二等水准测量标准及技术要求进行实测，环路闭合差限值为+0。25√n2（mm）。3、水准点的设立3—1、数量8个。3-2、型式：带套管深埋式，利用已成型的房屋建筑。3—3、埋深：用重锤锤击钢管，下端嵌入密实砂层，周围浇筑混凝土基座，上面埋设仪器螺栓。3-4、位置:按照规范要求，各水准基点的间距应在20-40米范围以内;水准基点与被测建筑物的间距不应大于100米,且不小于30米，现根据场地条件、场地使用性质、长期保存条件等，水准基点设置在空旷的位置.3-4、观察记录方法:每3天进行一次观测,并做好记录，如遇下雨，则每天观测，并做好记录.3—5、保护:在基点处砌井、加井盖进行保护，并清理现场，5m范围内不得在其上堆放物品，以保证水准基点随时正常使用。4、沉降观测点4-1、观测点平面布置原则:观测点的布置将根据建筑物的大小，结构特点，荷重分布等因素综合确定。4—2、观测点的布置：观察T5—T10挡土墙变形情况,设置3个永久水准点，对已经变形开裂的挡墙部分每10m设置一...
