测量小灯泡的电功率 (2)VIP免费

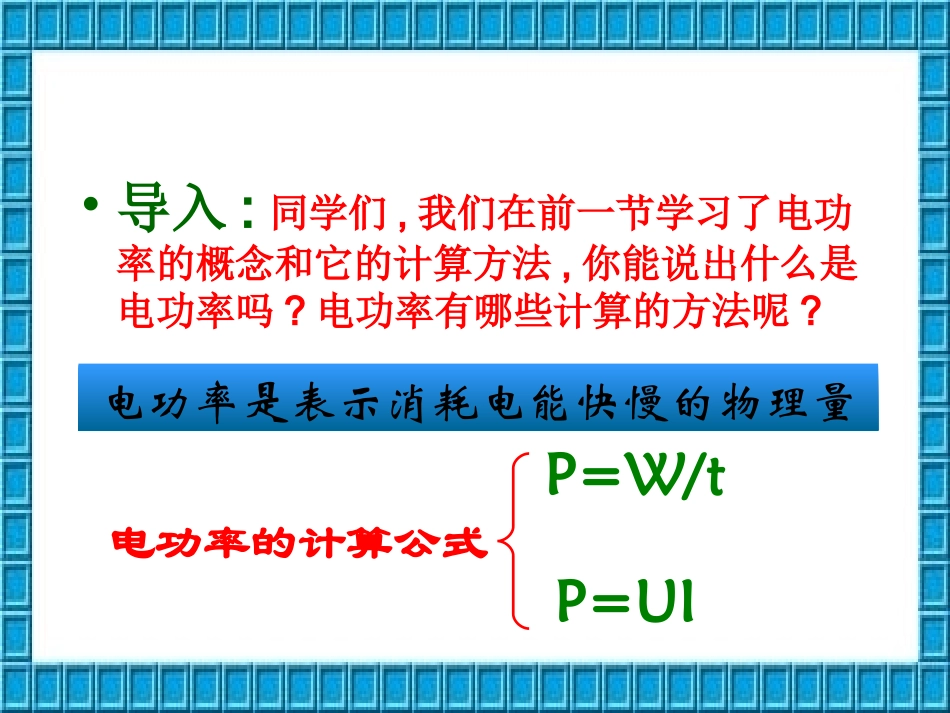

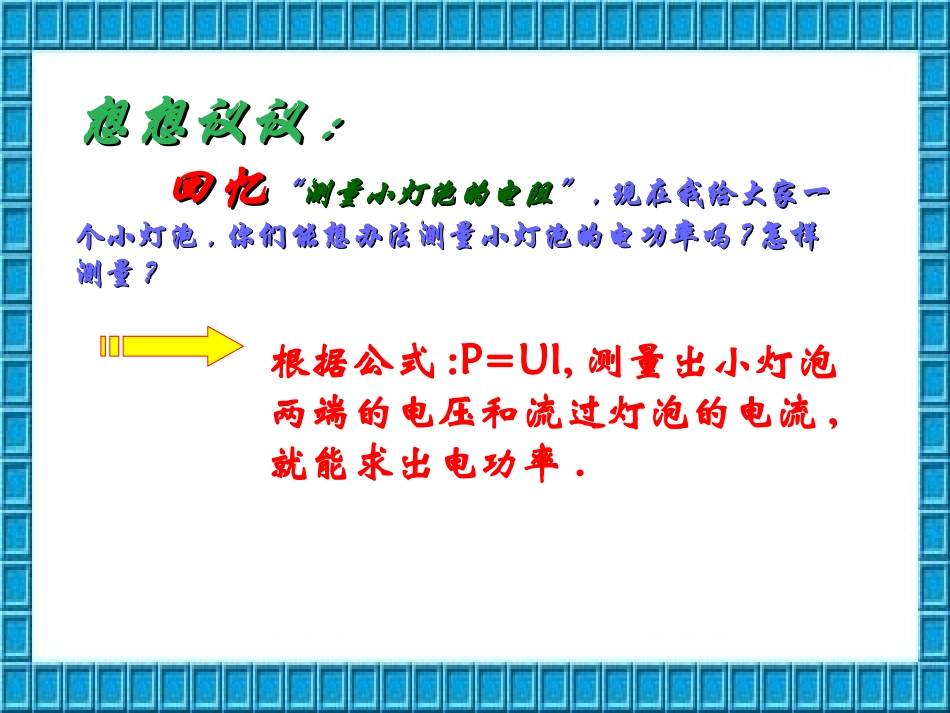

三测量灯泡的电功率•导入:同学们,我们在前一节学习了电功率的概念和它的计算方法,你能说出什么是电功率吗?电功率有哪些计算的方法呢?电功率是表示消耗电能快慢的物理量电功率的计算公式P=W/tP=UI想想议议想想议议::回忆回忆““测量小灯泡的电阻测量小灯泡的电阻””,,现在我给大家一现在我给大家一个小灯泡个小灯泡,,你们能想办法测量小灯泡的电功率吗你们能想办法测量小灯泡的电功率吗??怎样怎样测量测量??根据公式:P=UI,测量出小灯泡两端的电压和流过灯泡的电流,就能求出电功率.1.实验目的：测定小灯泡的额定功率和实际功率.并加以比较．2.实验原理：3.应该测量的物理量:是_______和______。电压电流实验探究：P=UI4.实验器材：额定电压为2.5V的小灯泡一个，开关，电源，_______，______，____________，导线若干。电压表电流表滑动变阻器（1）实验设计中为什么要加入滑动变阻器？为了改变小灯泡两端的电压。（2）怎样连接小灯泡与滑动变阻器？为什么？滑动变阻器与小灯泡串联。（3）实验中应该测量几个量？由公式P=UI，应该测小灯泡两端的电压U、以及通过小灯泡的电流I。（4）电流表、电压表应分别连在什么位置上？电压表应与小灯泡并联，电流表应与小灯泡串联。（5）滑动变阻器的滑片在闭合开关前应该放在什么位置？为什么？使滑动变阻器连入电路的电阻值最大的位置，这样起到保护电路的作用。5.实验步骤:(1)设计电路图,连接实物电路.(2)开关闭合前,滑动变阻器移到最大值处.(3)调节滑动变阻器,使电压表示数小于,等于和略大于灯泡的额定电压.分别读出电流表的示数,记录实验数据并且观察小灯泡的亮度.（4）拆开电路，整理仪器．电路图电路图连接实物图：111122223333实验记录表格小电灯规格电压表示数U/V电流表示数I/A小电灯的亮度小电灯的功率P/W额定电压U额=2.5V20.32发光较弱0.64返回返回返回返回实验记录表格小电灯规格电压表示数U/V电流表示数I/A小电灯的亮度小电灯的功率P/W额定电压U额=2.5V20.32发光较弱0.642.50.4正常发光1返回返回返回返回实验记录表格小电灯规格0电压表示数U/V电流表示数I/A小电灯的亮度小电灯的功率P/W额定电压U额=2.5V20.32发光较弱0.642.50.4正常发光130.48发光很强1.44返回返回返回返回1.对于同一小灯泡来说，其实际功率不一定等于额定功率，它是随着两端电压的变化而变化。当小灯泡U实=U额时，P=P额；灯泡正常发光当小灯泡U实>U额时，P实>P额；灯泡比正常发光亮当小灯泡U实
