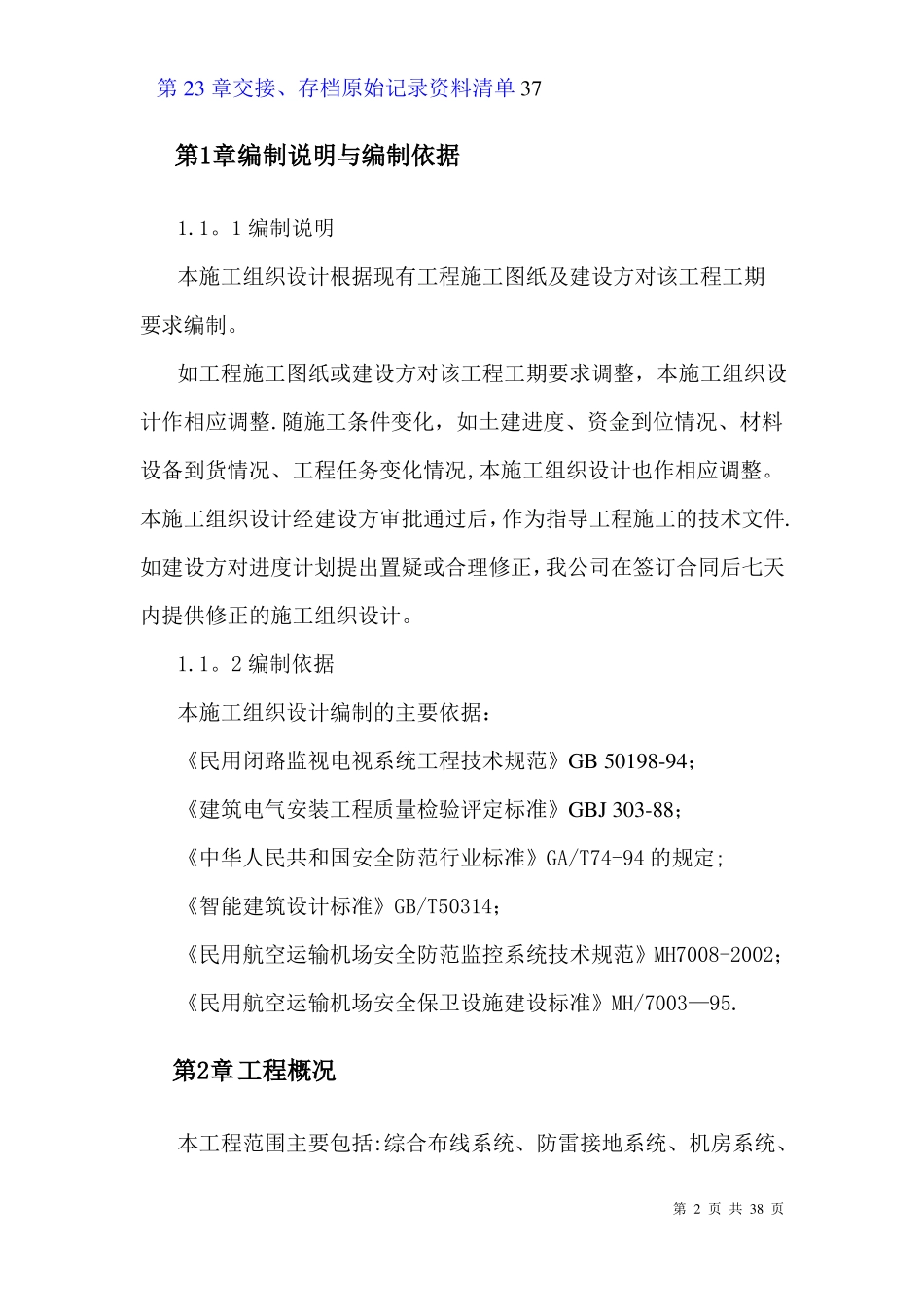

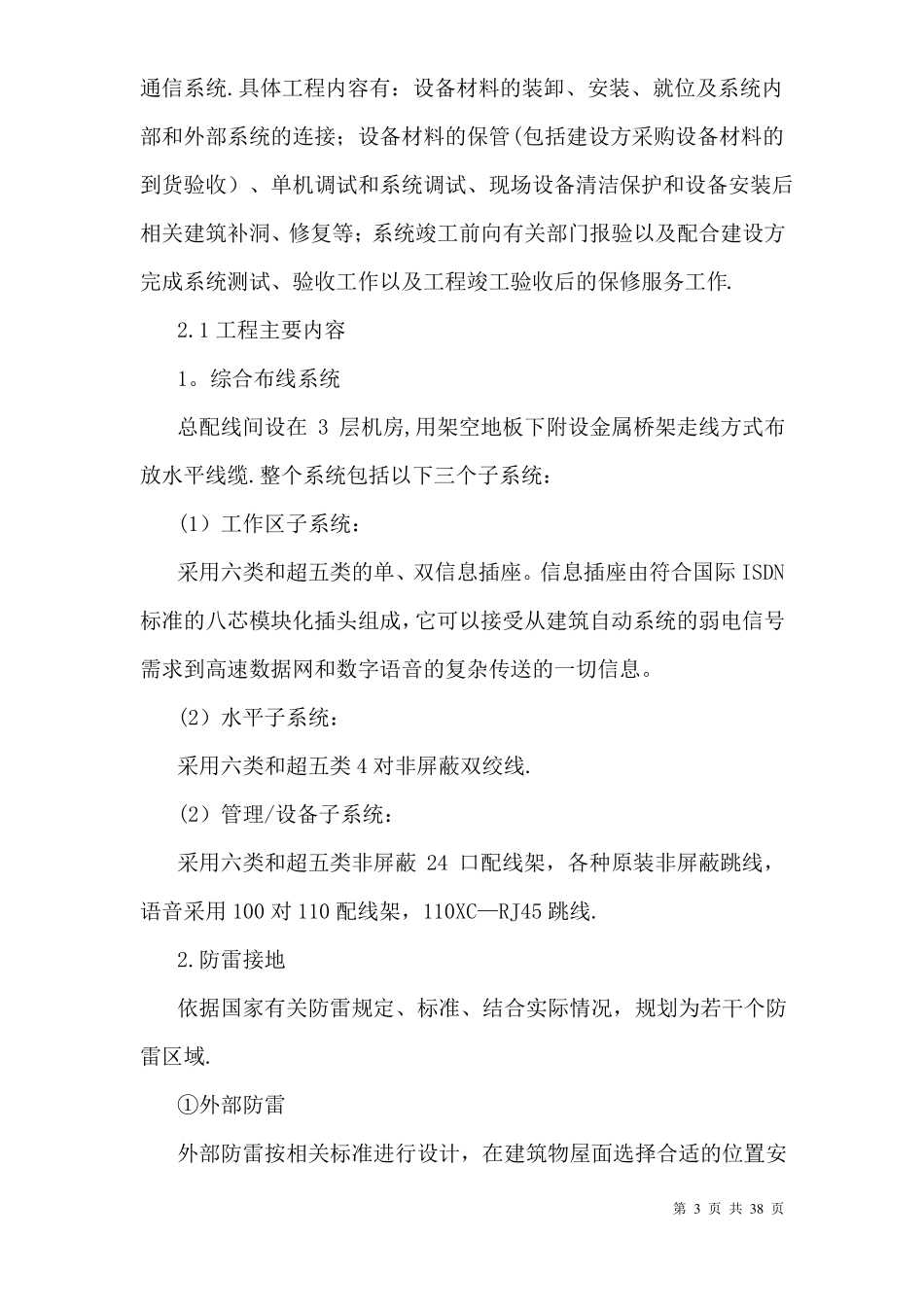

目录第1章编制说明与编制依据2第2章工程概况2第3章施工部署原则5第4章施工组织5第5章施工准备7第6章施工配合8第7章施工进度计划10第8章主要资源计划11第9章施工程序12第10章主要施工方法14第11章技术管理措施23第12章施工技术措施24第13章工期保证措施25第14章质量保证措施26第15章主要产品保护措施27第16章主要施工安全措施28第17章现场文明施工措施30第18章综合布线系统的测试31第19章电源系统检测35第20章防雷及接地系统检测36第21章其它弱电系统的测试36第22章工程验收的前提条件36第1页共38页第23章交接、存档原始记录资料清单37第1章编制说明与编制依据1.1。1编制说明本施工组织设计根据现有工程施工图纸及建设方对该工程工期要求编制。如工程施工图纸或建设方对该工程工期要求调整，本施工组织设计作相应调整.随施工条件变化，如土建进度、资金到位情况、材料设备到货情况、工程任务变化情况,本施工组织设计也作相应调整。本施工组织设计经建设方审批通过后，作为指导工程施工的技术文件.如建设方对进度计划提出置疑或合理修正，我公司在签订合同后七天内提供修正的施工组织设计。1.1。2编制依据本施工组织设计编制的主要依据：《民用闭路监视电视系统工程技术规范》GB50198-94；《建筑电气安装工程质量检验评定标准》GBJ303-88；《中华人民共和国安全防范行业标准》GA/T74-94的规定;《智能建筑设计标准》GB/T50314；《民用航空运输机场安全防范监控系统技术规范》MH7008-2002；《民用航空运输机场安全保卫设施建设标准》MH/7003—95.第2章工程概况本工程范围主要包括:综合布线系统、防雷接地系统、机房系统、第2页共38页通信系统.具体工程内容有：设备材料的装卸、安装、就位及系统内部和外部系统的连接；设备材料的保管(包括建设方采购设备材料的到货验收）、单机调试和系统调试、现场设备清洁保护和设备安装后相关建筑补洞、修复等；系统竣工前向有关部门报验以及配合建设方完成系统测试、验收工作以及工程竣工验收后的保修服务工作.2.1工程主要内容1。综合布线系统总配线间设在3层机房,用架空地板下附设金属桥架走线方式布放水平线缆.整个系统包括以下三个子系统：(1）工作区子系统：采用六类和超五类的单、双信息插座。信息插座由符合国际ISDN标准的八芯模块化插头组成，它可以接受从建筑自动系统的弱电信号需求到高速数据网和数字语音的复杂传送的一切信息。(2）水平子系统：采用六类和超五类4对非屏蔽双绞线.(2）管理/设备子系统：采用六类和超五类非屏蔽24口配线架，各种原装非屏蔽跳线，语音采用100对110配线架，110XC—RJ45跳线.2.防雷接地依据国家有关防雷规定、标准、结合实际情况，规划为若干个防雷区域.①外部防雷外部防雷按相关标准进行设计，在建筑物屋面选择合适的位置安第3页共38页装1根预放电型避雷针，以保证建筑物屋面的各种设备处于其保护之内,免受直击雷的袭击。②内部防雷电源防雷：电源一级防雷:第一级用较大通流量的三相电源防雷器，并联安装于总配电的进线端，使整个大楼的用电设备得到不同程度的保护，作为整个供电系统的一级雷电防护措施.电源二级防雷：第二级选用合适通流量的电源防雷器，并联安装各个机房配电箱,楼层配电箱内。电源三级防雷：选用较小通流量的插座电源防雷器,并联插接在重要设备如服务器、交换矩阵、路由器等插座处，使整个机房的重要用电设备得到电源三级保护。信号防雷:在计算机机房设备进口处安装防雷器，在光端机前进口处安装高频馈线避雷器，在光端机引出的电视线缆进各放大器前安装高频馈线避雷器，在引入到电话机房的电话配线架模块上安装插入式信号避雷器。3.工程特点本大楼是一座建筑等级和质量要求较高的智能大楼,需组织高素质的施工管理人员、技术工人进场施工,必须集中精力以确保工程质量和工程施工进度;同时必须做好施工现场的统一指挥、统筹安排和协调配合工作.目前，土建已开工，施工工期较紧,工程质量要求高。第4页共38页第3章施工部署原则1。集中力量保重点、保工期.对该工程项目统筹安排,在人力、物资、机具上给该工程项目的施工以重点保证。各专业管理工作必须协助、指导该项目施工班子组织好施工工作，...
