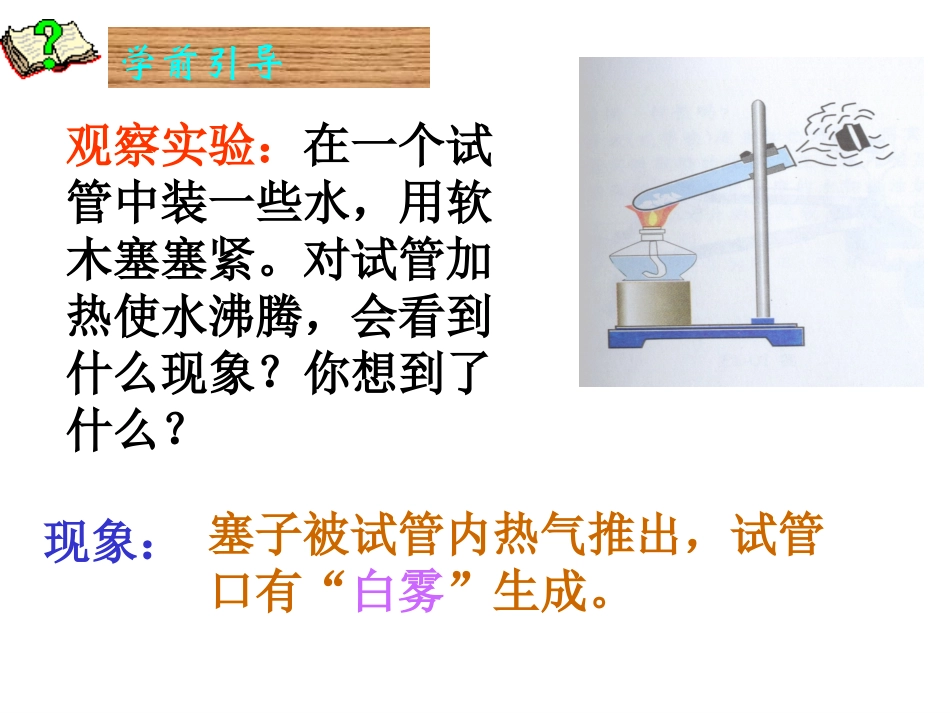

蒸汽机简单内然机（二冲程汽油机工作原理）四冲程汽油机模型四冲程柴油机模型四缸内燃机六缸内燃机喷气式发动机蒸汽机简单内然机（二冲程汽油机工作原理）四冲程汽油机模型四冲程柴油机模型四缸内燃机六缸内燃机喷气式发动机汽车动力晏田乡中学马琦维修技师学前引导观察实验：在一个试管中装一些水，用软木塞塞紧。对试管加热使水沸腾，会看到什么现象？你想到了什么？现象：塞子被试管内热气推出，试管口有“白雾”生成。你能说出在这一过程中能量如何转化呢？学前引导2、水蒸汽对活塞做功，又将内能转化成机械能，从而使活塞获得了动力。1、酒精燃烧的化学能转化为水和水蒸汽的内能；学前引导这个实验，展示了人类利用内能的过程●通过这个实验原理，瓦特在1782年发明了往复式蒸汽机，这种蒸汽机在之后的一百多年里对工业的发展起了极其重要的作用。●如果把试管变成汽缸，把水换成燃料，让燃料在汽缸内燃烧，形成高温高压的燃气来推动活塞做功，便产生了内燃机，如右图。像这种能够将内能转化为机械能的机器统称为热机。燃气废气16.4热机自学P135页—137页的课本知识，探讨下面的问题。自学研讨一、自主完成1、热机是将能转化为能的机械。2、热机的种类有、、、等。其中是最常见的热机。3、燃料在燃烧的热机叫内燃机。4、内燃机的种类有机和机。5、理解两个名词概念。（1）什么叫一个冲程；（2）什么叫一个工作循环。6、内燃机是由、、、四个冲程组成的。二、小组研讨完成•通过汽油机模型，结合自学，小组相互协作探讨认识汽油机•①构造（知道名称的同时，要能了解各部分的功能）•进气门，排气门，火花塞，气缸，活塞，连杆，曲轴。•冲程：活塞从气缸一端运动到另一端叫做一个冲程•②工作原理。（观看汽油机的模型，结合书本了解它的工作原理。）•内燃机的工作过程以一个循环为一个单元，一个循环又分为四个冲程。开始工作前，活塞位于气缸上端，进、排气门均关闭。工作时，活塞向运动，门打开，门仍关闭。由于缸内体积增大，压强减小，的混合物被吸入气缸。这是第一个冲程，叫冲程。活塞运动到汽缸最下端，就开始转为向运动。这时门和门都关闭，被强行压缩，温度升高，压强增大。这是第二个冲程，叫冲程。该冲程结束时虽然温度较高，但未能达到燃料的燃点。在该结束的瞬间，火花塞产生，使燃料猛烈燃烧，产生高温高压的气体，高温高压的气体推动活塞由上向运动，通过连杆带动曲轴转动。实现了内能向机械能的转化。这是第三个冲程，叫。该冲程结束，活塞继续向运动，关闭，打开，燃烧后的废气被活塞推出缸外。这是最后一个冲程，叫。此后，活塞又由上向下运动，从此进入下一轮循环。•③讨论分析，在四个冲程中，哪些冲程发生了能量的转化？分别是什么能转化为什么能？只有哪个冲程获得动力？其余的三个冲程是靠什么完成的？哪个冲程排出了汽车的尾气？自学研讨一、热机的定义：把内能转化为机械能的机械教师点评教师点评二、热机的种类：蒸汽机教师点评二、热机的种类：内燃机教师点评二、热机的种类：汽轮机喷气式发动机三、内燃机（一）内燃机的定义：（二）内燃机的种类：教师点评燃料在气缸内部燃烧的热机汽油机、柴油机汽油机柴油机四、汽油机的工作原理：几个名词：1、一个冲程：2、一个工作循环：活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程。把这四个冲程称为发动机的一个工作循环。教师点评吸气压缩做功排气内燃机的冲程和工作循环汽油机的工作过程：教师点评火花塞气缸进气门活塞连杆排气门曲轴点击图片链接动画汽油机的结构：教师点评汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程教师点评•进气门打开，排气门关闭，活塞由上端向下运动，汽油和空气组成的燃料混合物从进气门吸入气缸。1吸气冲程进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。2压缩冲程在压缩冲程未尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气。高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。3做功冲程进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。4排气冲程工作原理小结A、吸气冲程：吸进汽油与空气的混...
