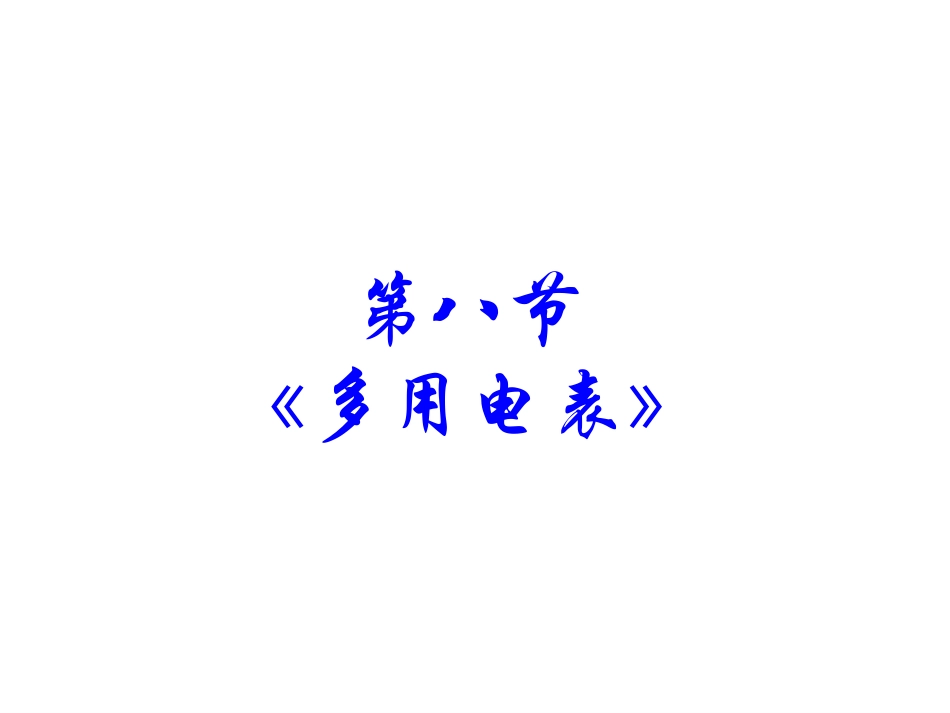

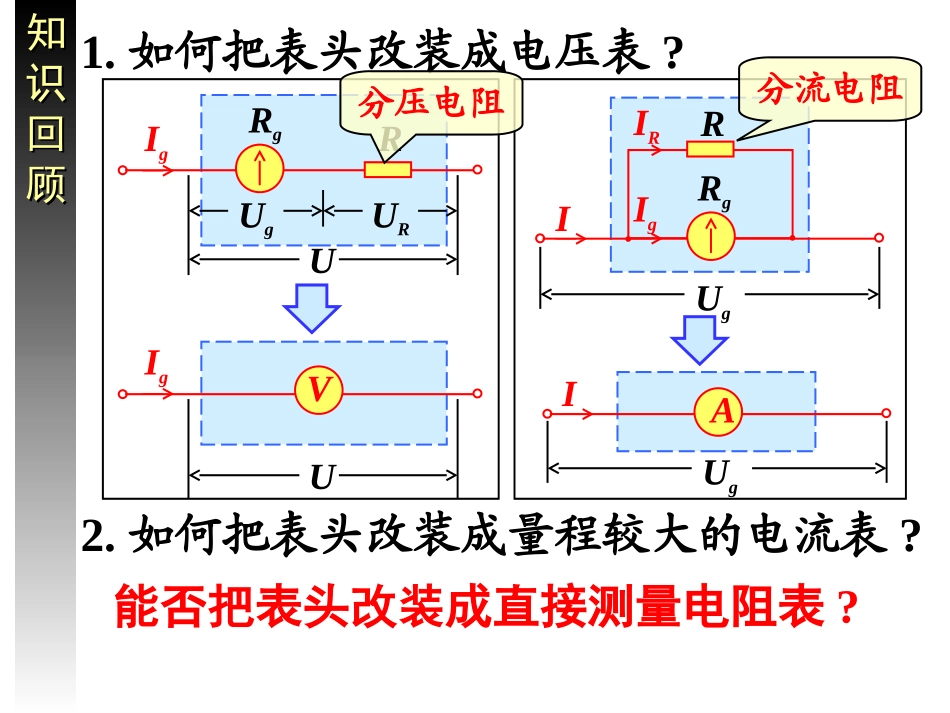

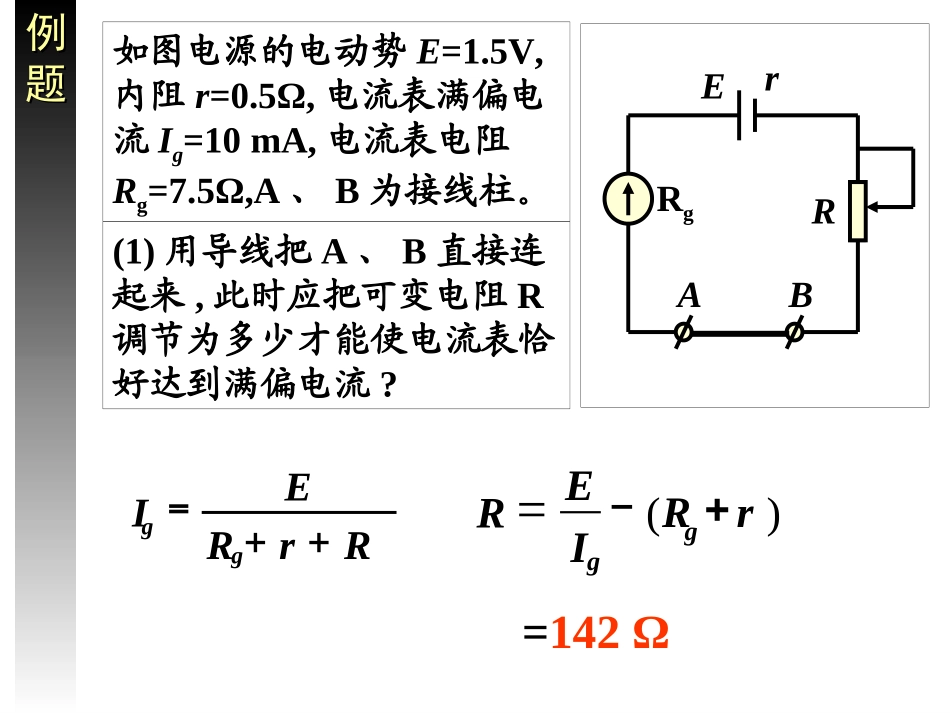

第八节《多用电表》1.如何把表头改装成电压表?2.如何把表头改装成量程较大的电流表?知知识识回回顾顾UIgVURgRUgURIgUgAIUgIIgIRRRg分压电阻分流电阻能否把表头改装成直接测量电阻表?例例题题如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?rABERRg)(gRrIER-gRrREI=gg=142Ω例例题题rABER(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?R0中值电阻(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142ΩRrREI0=gR0=5mA例例题题rABERRx(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?142Ω如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。RrREIx=gRx(3)如果把A、B间断开,电流表读数为多少？0mA通过以上计算你有何启发?如果在A、B间连接任意电阻Rx，电流表度数Ix与电阻Rx的关系？如果把电流表10mA刻度标为“0Ω”5mA刻度标为“150Ω”0mA刻度标为“∝Ω”把其它电流刻度都按Rx=E/Ix-(Rg+r+R)=1.5/Ix-150转换成电阻刻度,它岂不成了一个能直接测量电阻的仪器?思思考考一、欧姆表(一)结构:欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成.如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．IRx(二)原理:ERg+r+RIg=ERg+r+RRx+Ix=I=0闭合电路欧姆定律(电阻测量转换为电流测量)改变Rx,电流Ix随之改变,Rx与Ix一一对应.表头刻度IxRxR内=Rg+r+R=R中欧姆表:内阻中值电阻Ix=ERg+r+R+RxE=R内+RxRx=-R内EIx051015ΩΩ20304050100200500∞1K(1)零刻度在右边，左边为无限大。(2)刻度不均匀,左边密、右边稀。(三)刻度:??(3)刻度顺序与电流表、电压表的刻度顺序相反.Rx优点：测量方便缺点：若电池用久了，电动势会变化，产生误差较大，只能粗略测量电阻Rx(四)优缺点:思思考考与与讨讨论论AABAABR1AABR2电流表欧姆表电压表AABAABR1AABR2电流表、欧姆表和电压表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢?123ABR1R2A现在要使B接1时能成为电流表，接2时能成为欧姆表，接3时能成为电压表，这就成了一个简单的多用电表。这个多用电表的电路图是怎样的？请把它在下图基础上画出来。二、多用电表(一)结构EEAB1234561.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流或电压时两个位置中哪个位置的量程比较大?在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。1、2为电流表3、4为欧姆表5、6为电压表电流：1大电压：6大(一)结构指针式多用电表数字式多用电表问题2:多用电表可以有哪些用途?怎样使用?怎样读数?问题1:说一说指针式多用电表的基本构造?(一)结构(3)红表笔接高电势,黑表笔接低电势.(4)读数时先看量程再看小格,要正视表针.1.测量电压怎样用多用电表测量小灯泡的电压?测量中应注意什么?步骤:(1)选档;(2)测量;(3)读数.注意:(2)量程应大于小灯泡两端电压的估计值.(二)使用(1)将电压表并联在待测电路两端.2.测量电流怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?(1)将电流表串联在待测电路中.注意:(2)量程应大于通过小灯泡电流的估计值.(3)电流应从红表笔流入电表.(4)读数时先看量程再看小格,要正视表针.(二)使用步骤:(1)选档;(2)测量;(3)读数.①机械调0(左侧0):用螺丝刀进行机械调0(左侧0).②选挡:测电阻时选择合适的倍率.以使指针指在中央1/3刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率.③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度).④测量:将红黑表笔接被测电阻两端进行测量.⑤读数:将指针示数乘以倍率得测量值.⑥将选择开关调至off档或交流电压...
