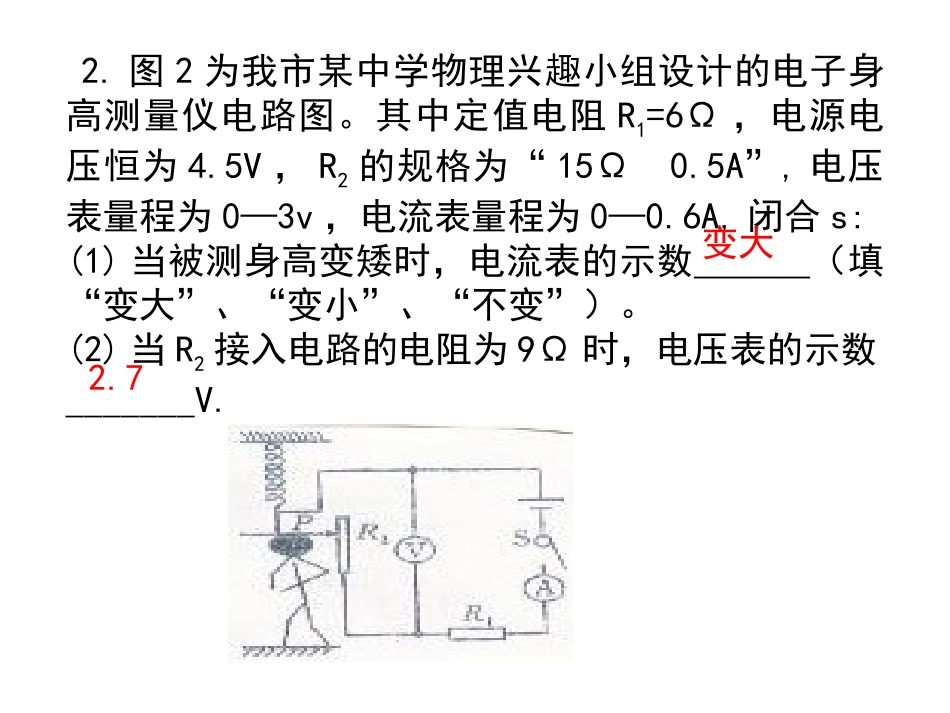

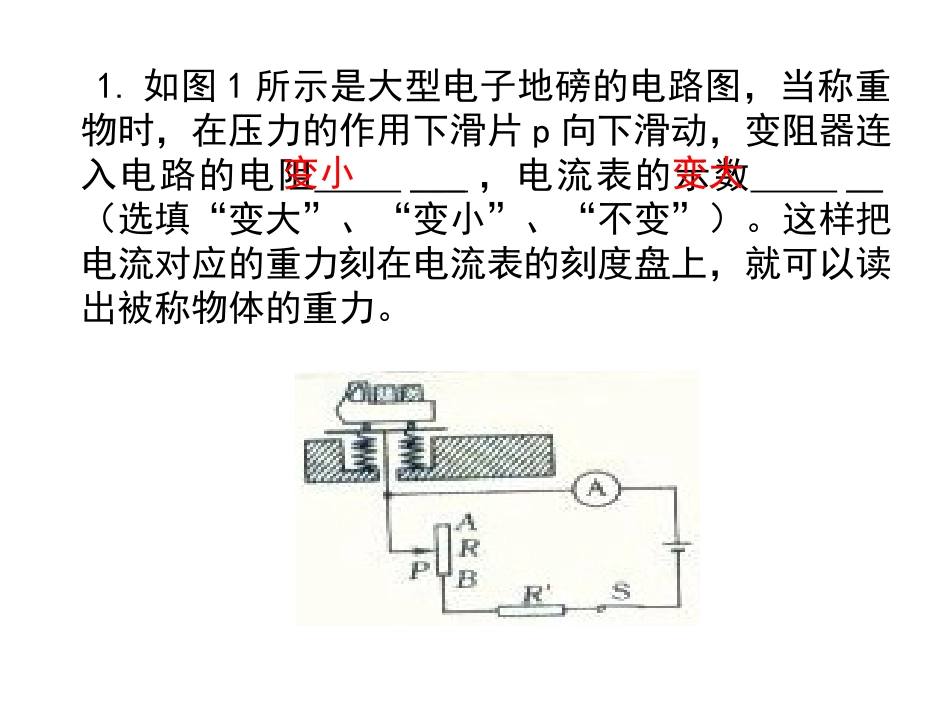

滑动变阻器及其应用实验中学刘会山1.如图1所示是大型电子地磅的电路图，当称重物时，在压力的作用下滑片p向下滑动，变阻器连入电路的电阻___，电流表的示数__（选填“变大”、“变小”、“不变”）。这样把电流对应的重力刻在电流表的刻度盘上，就可以读出被称物体的重力。变小变大2.图2为我市某中学物理兴趣小组设计的电子身高测量仪电路图。其中定值电阻R1=6Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”,电压表量程为0—3v，电流表量程为0—0.6A,闭合s:(1)当被测身高变矮时，电流表的示数（填“变大”、“变小”、“不变”）。(2)当R2接入电路的电阻为9Ω时，电压表的示数_______V.2.7变大3.如图3所示电路，电源两端电压保持不变。闭合开关S,当滑动变阻器的滑片P向右滑动时，电压表V1示数变，电压表V2示数变，电流表示数变________。大小小4．如图4是自动测定油箱内油量的原理图。R2是规格为“20Ω1A”的滑动变阻器。油量表是由量程为0—0.6A的电流表改装而成的，R1的电阻为10Ω，电源电压为3V。当油面上升时，电路中的电阻将，电流将（均选填“增大”或“减小”）；当R2的滑片处于最上端时，电路中的电流是A.减小增大0.15.如图5是做电磁铁实验时连接的电路，将滑片P向左移动时，小灯泡中的电流将变，电压表的示数将变（均填“大”或“小”）；电磁铁的磁性将，实验中电磁铁的A端为极。小大减弱S（或南）6.某研究性学习小组设计了一种测定风力的装置，其原理如图（a）所示，迎风板与一轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向。电路中左端导线与金属杆M端相连，右端导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好。已知电源电压恒为4.5V，定值电阻R阻值为1Ω。金属杆接入电路中的电阻Rх与迎风板所承受风力F的关系如图（b）所示。（1）若在电路中接入一只电压表，使电压表示数随风力的增大而增大，请在图（a）中适当位置画出电压表；（2）无风时，求电压表的示数和定值电阻R消耗的电功率；（3）如果电压表的量程为0——3V，求该装置所能测量的最大风力。【电压表与电阻R并联】【1V1W】【720N】
