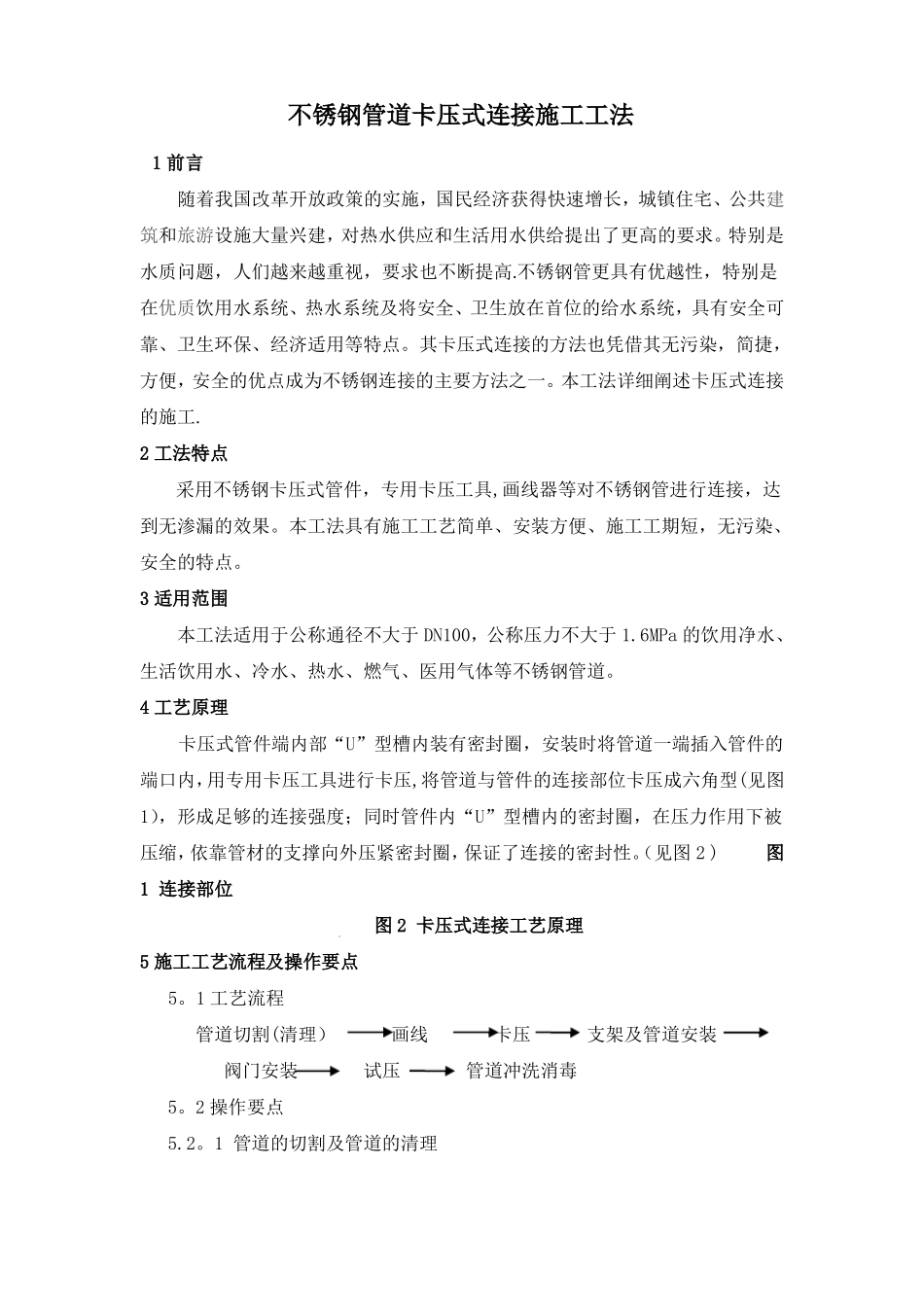

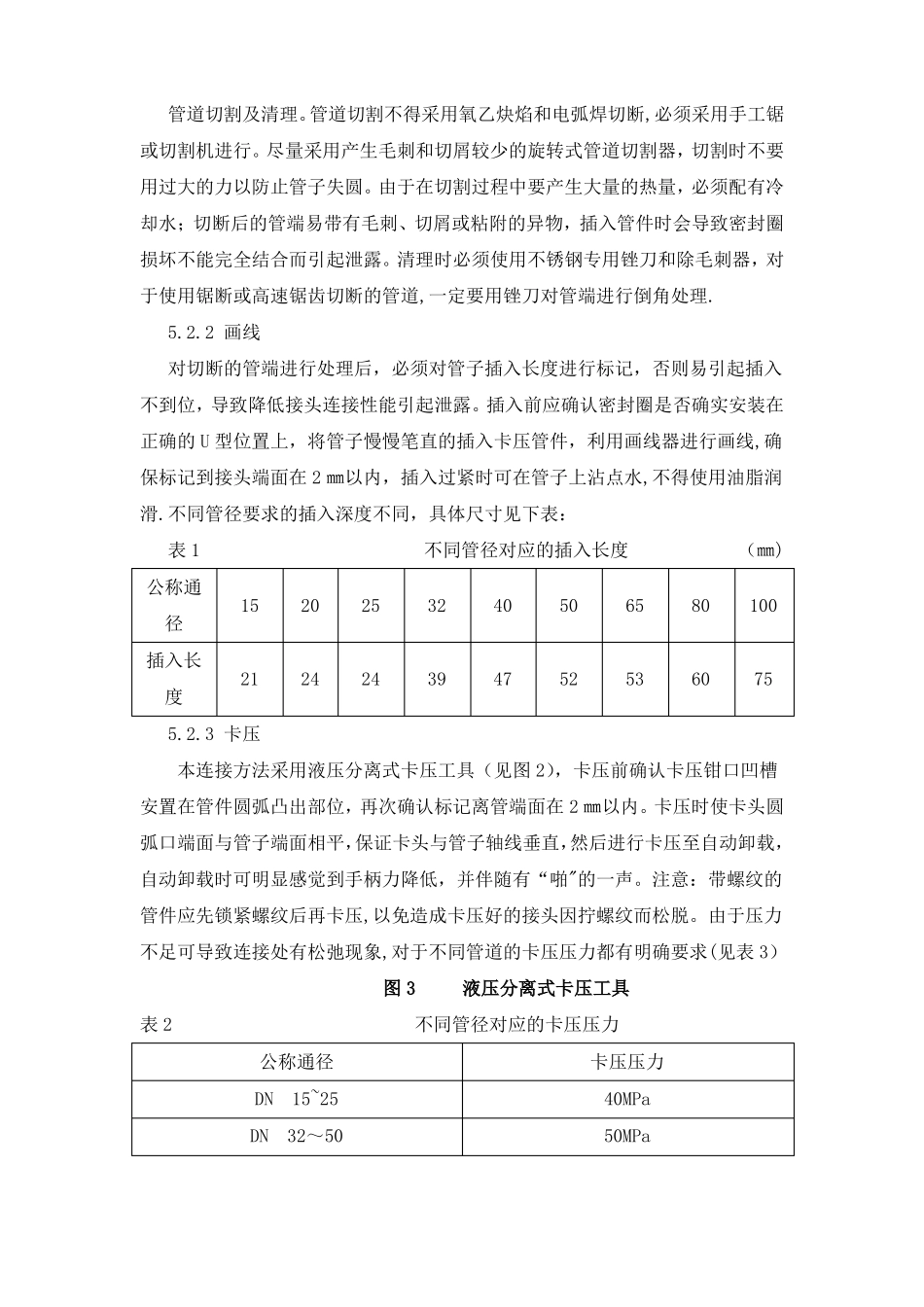

不锈钢管道卡压式连接施工工法1前言随着我国改革开放政策的实施，国民经济获得快速增长，城镇住宅、公共建筑和旅游设施大量兴建，对热水供应和生活用水供给提出了更高的要求。特别是水质问题，人们越来越重视，要求也不断提高.不锈钢管更具有优越性，特别是在优质饮用水系统、热水系统及将安全、卫生放在首位的给水系统，具有安全可靠、卫生环保、经济适用等特点。其卡压式连接的方法也凭借其无污染，简捷，方便，安全的优点成为不锈钢连接的主要方法之一。本工法详细阐述卡压式连接的施工.2工法特点采用不锈钢卡压式管件，专用卡压工具,画线器等对不锈钢管进行连接，达到无渗漏的效果。本工法具有施工工艺简单、安装方便、施工工期短，无污染、安全的特点。3适用范围本工法适用于公称通径不大于DN100，公称压力不大于1.6MPa的饮用净水、生活饮用水、冷水、热水、燃气、医用气体等不锈钢管道。4工艺原理卡压式管件端内部“U”型槽内装有密封圈，安装时将管道一端插入管件的端口内，用专用卡压工具进行卡压,将管道与管件的连接部位卡压成六角型(见图1），形成足够的连接强度；同时管件内“U”型槽内的密封圈，在压力作用下被压缩，依靠管材的支撑向外压紧密封圈，保证了连接的密封性。（见图2)图1连接部位图2卡压式连接工艺原理5施工工艺流程及操作要点5。1工艺流程管道切割(清理）画线卡压支架及管道安装阀门安装试压管道冲洗消毒5。2操作要点5.2。1管道的切割及管道的清理管道切割及清理。管道切割不得采用氧乙炔焰和电弧焊切断,必须采用手工锯或切割机进行。尽量采用产生毛刺和切屑较少的旋转式管道切割器，切割时不要用过大的力以防止管子失圆。由于在切割过程中要产生大量的热量，必须配有冷却水；切断后的管端易带有毛刺、切屑或粘附的异物，插入管件时会导致密封圈损坏不能完全结合而引起泄露。清理时必须使用不锈钢专用锉刀和除毛刺器，对于使用锯断或高速锯齿切断的管道,一定要用锉刀对管端进行倒角处理.5.2.2画线对切断的管端进行处理后，必须对管子插入长度进行标记，否则易引起插入不到位，导致降低接头连接性能引起泄露。插入前应确认密封圈是否确实安装在正确的U型位置上，将管子慢慢笔直的插入卡压管件，利用画线器进行画线,确保标记到接头端面在2㎜以内，插入过紧时可在管子上沾点水,不得使用油脂润滑.不同管径要求的插入深度不同，具体尺寸见下表：表1不同管径对应的插入长度公称通径插入长度1520253240506580（㎜)1002124243947525360755.2.3卡压本连接方法采用液压分离式卡压工具（见图2），卡压前确认卡压钳口凹槽安置在管件圆弧凸出部位，再次确认标记离管端面在2㎜以内。卡压时使卡头圆弧口端面与管子端面相平，保证卡头与管子轴线垂直，然后进行卡压至自动卸载，自动卸载时可明显感觉到手柄力降低，并伴随有“啪"的一声。注意：带螺纹的管件应先锁紧螺纹后再卡压,以免造成卡压好的接头因拧螺纹而松脱。由于压力不足可导致连接处有松弛现象,对于不同管道的卡压压力都有明确要求(见表3）图3液压分离式卡压工具表2不同管径对应的卡压压力公称通径DN15~25DN32～50卡压压力40MPa50MPaDN65～1005。2。3支架及管道安装60MPa在敷设管道时要用支架固定管材.支架应优先选用不锈钢支架，其次考虑用绝缘体制成的支架。当采用金属支架时,必须在支架与管材之间加垫绝缘材料。此外，当使用带外包装层的不锈钢管时，要根据管道直径加上保温层厚度来选择支架。水平管的防振固定支架间距不大于15m，每一层立管要用防振固定支架固定。但在穿楼板处为防止振动，可每层设一处防振固定支架。具体支架间距可根据表3确定。图4水平管道支架表3支架间的最大距离公称通径（DN）水平管(m）立管（m)10～1511。520~251.5232~4022。550～652.5380～10033。5安装管道时应按先主后次，先立管后支管的顺序逐层逐段安装,不可跳装或分段装，以免管段与管段间连接困难和影响管道整体性能。5。2.4阀门安装阀门安装时应注意，不锈钢与其他管材相连接时，是否产生异种金属接触腐蚀,必须做电绝缘处理。表4表示不锈钢管与异种管是否可直接连接。表4不锈钢管与其它管材连接对不锈钢管而言其他管材铅管铜...
