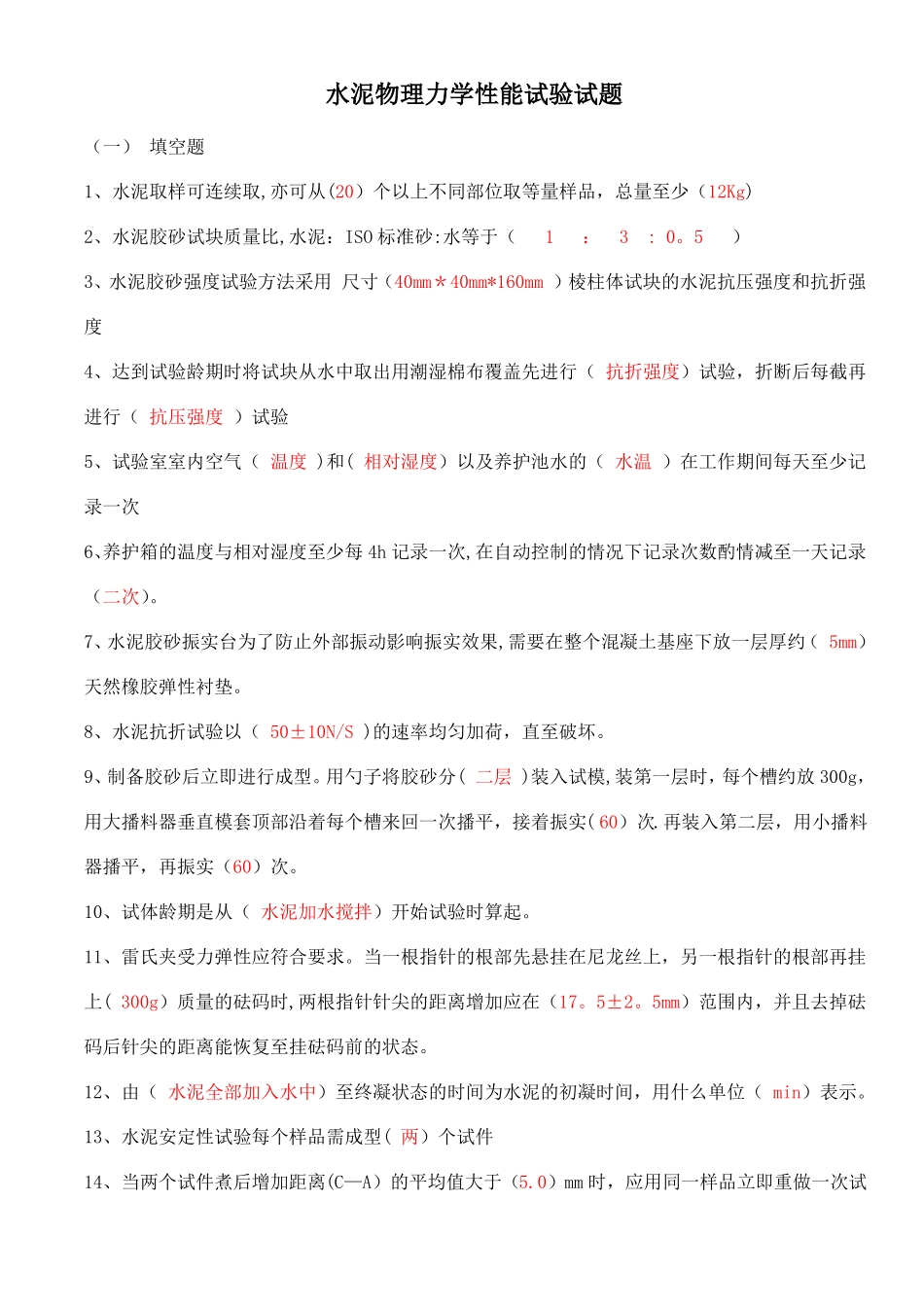

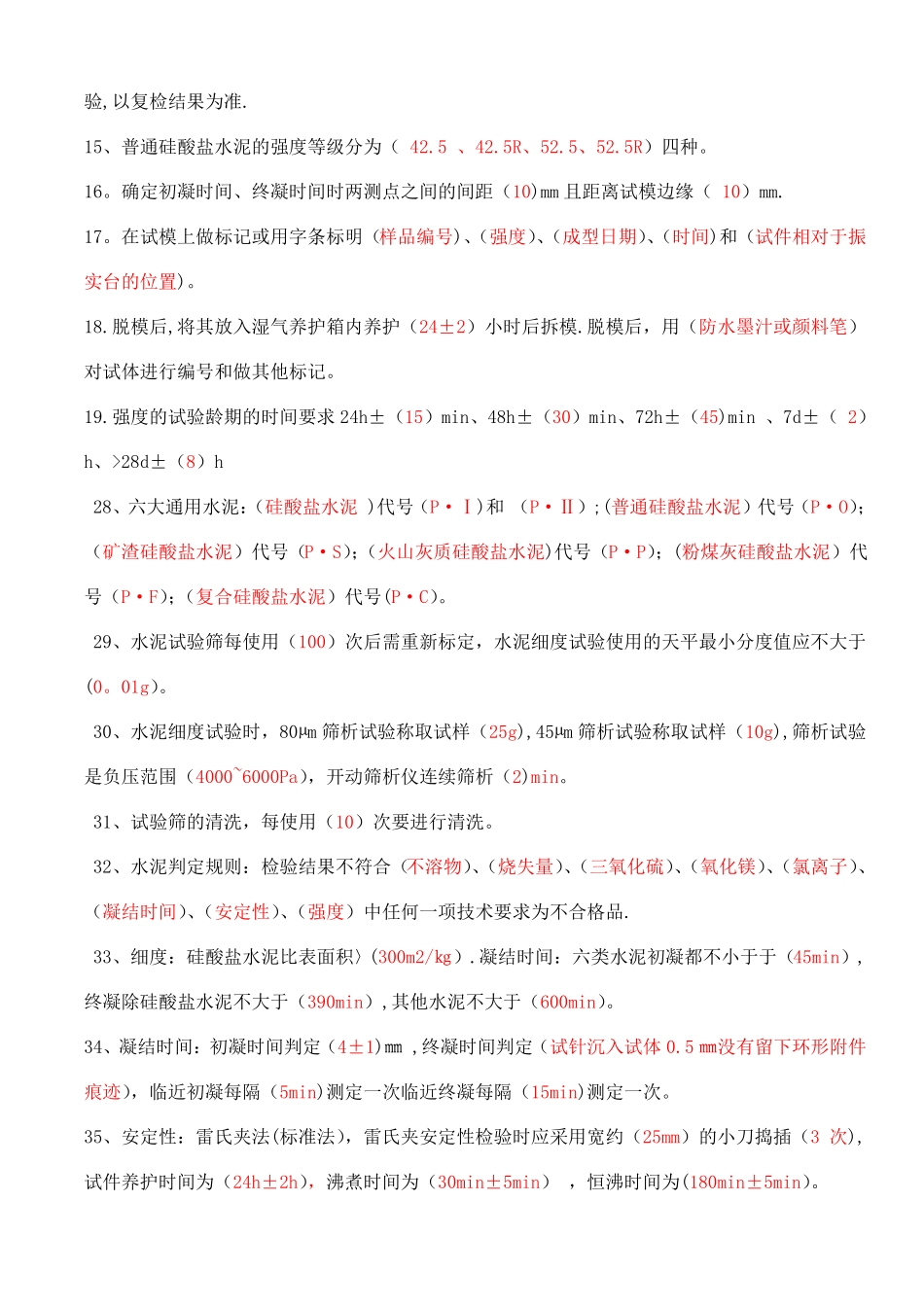

水泥物理力学性能试验试题（一）填空题1、水泥取样可连续取,亦可从(20）个以上不同部位取等量样品，总量至少（12Kg)2、水泥胶砂试块质量比,水泥：ISO标准砂:水等于（1：3:0。5）3、水泥胶砂强度试验方法采用尺寸（40mm＊40mm*160mm）棱柱体试块的水泥抗压强度和抗折强度4、达到试验龄期时将试块从水中取出用潮湿棉布覆盖先进行（抗折强度）试验，折断后每截再进行（抗压强度）试验5、试验室室内空气（温度)和(相对湿度）以及养护池水的（水温）在工作期间每天至少记录一次6、养护箱的温度与相对湿度至少每4h记录一次,在自动控制的情况下记录次数酌情减至一天记录（二次）。7、水泥胶砂振实台为了防止外部振动影响振实效果,需要在整个混凝土基座下放一层厚约（5mm）天然橡胶弹性衬垫。8、水泥抗折试验以（50±10N/S)的速率均匀加荷，直至破坏。9、制备胶砂后立即进行成型。用勺子将胶砂分(二层)装入试模,装第一层时，每个槽约放300g，用大播料器垂直模套顶部沿着每个槽来回一次播平，接着振实(60）次.再装入第二层，用小播料器播平，再振实（60）次。10、试体龄期是从（水泥加水搅拌）开始试验时算起。11、雷氏夹受力弹性应符合要求。当一根指针的根部先悬挂在尼龙丝上，另一根指针的根部再挂上(300g）质量的砝码时,两根指针针尖的距离增加应在（17。5±2。5mm）范围内，并且去掉砝码后针尖的距离能恢复至挂砝码前的状态。12、由（水泥全部加入水中）至终凝状态的时间为水泥的初凝时间，用什么单位（min）表示。13、水泥安定性试验每个样品需成型(两）个试件14、当两个试件煮后增加距离(C—A）的平均值大于（5.0）mm时，应用同一样品立即重做一次试验,以复检结果为准.15、普通硅酸盐水泥的强度等级分为（42.5、42.5R、52.5、52.5R）四种。16。确定初凝时间、终凝时间时两测点之间的间距（10)mm且距离试模边缘（10）mm.17。在试模上做标记或用字条标明（样品编号)、（强度）、（成型日期）、（时间)和（试件相对于振实台的位置)。18.脱模后,将其放入湿气养护箱内养护（24±2）小时后拆模.脱模后，用（防水墨汁或颜料笔）对试体进行编号和做其他标记。19.强度的试验龄期的时间要求24h±（15）min、48h±（30）min、72h±（45)min、7d±（2）h、>28d±（8）h28、六大通用水泥：（硅酸盐水泥)代号（P·Ⅰ)和（P·Ⅱ）;(普通硅酸盐水泥）代号（P·O）；（矿渣硅酸盐水泥）代号（P·S）；（火山灰质硅酸盐水泥)代号（P·P）；(粉煤灰硅酸盐水泥）代号（P·F）；（复合硅酸盐水泥）代号(P·C）。29、水泥试验筛每使用（100）次后需重新标定，水泥细度试验使用的天平最小分度值应不大于(0。01g）。30、水泥细度试验时，80µm筛析试验称取试样（25g),45µm筛析试验称取试样（10g),筛析试验是负压范围（4000~6000Pa），开动筛析仪连续筛析（2)min。31、试验筛的清洗，每使用（10）次要进行清洗。32、水泥判定规则：检验结果不符合（不溶物）、（烧失量）、（三氧化硫）、（氧化镁）、（氯离子）、（凝结时间）、（安定性）、（强度）中任何一项技术要求为不合格品.33、细度：硅酸盐水泥比表面积〉(300m2/㎏）.凝结时间：六类水泥初凝都不小于于（45min）,终凝除硅酸盐水泥不大于（390min）,其他水泥不大于（600min）。34、凝结时间：初凝时间判定（4±1)㎜,终凝时间判定（试针沉入试体0.5㎜没有留下环形附件痕迹），临近初凝每隔（5min)测定一次临近终凝每隔（15min)测定一次。35、安定性：雷氏夹法(标准法），雷氏夹安定性检验时应采用宽约（25mm）的小刀捣插（3次),试件养护时间为（24h±2h），沸煮时间为（30min±5min），恒沸时间为(180min±5min）。36、安定性用试饼法试验时，以试饼（无裂无弯曲）判定是否合格,(一个不合格则全部不合格).试件养护时间为（24h±2h），沸煮时间为（30min±5min），恒沸时间为（180min±5min）。37、标准稠度用水量:以试杆沉入净浆距底板(6±1)㎜的水泥净浆为标准稠度净浆，其拌和水量为该水泥的标准稠度用水量用（P）表示,按(水泥质量的百分比计).在测定标准稠度用水量时，整个操作应在搅拌后（1.5）min内完成。38、细度试验筛应用（标准粉）进行修正，修...
