施工测量及沉降观测方案VIP免费

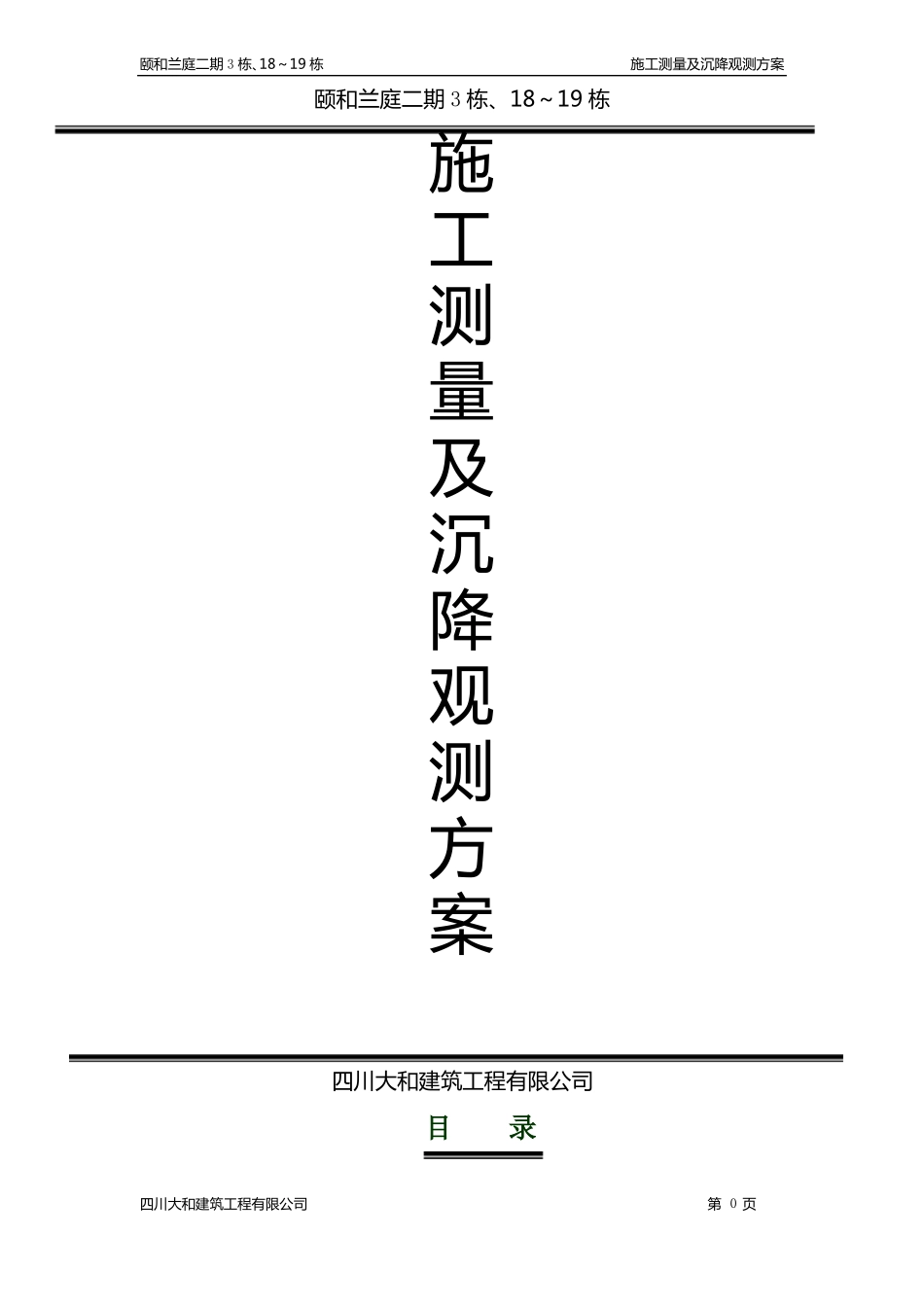

施工测量及沉降观测方案_第1页
1/13

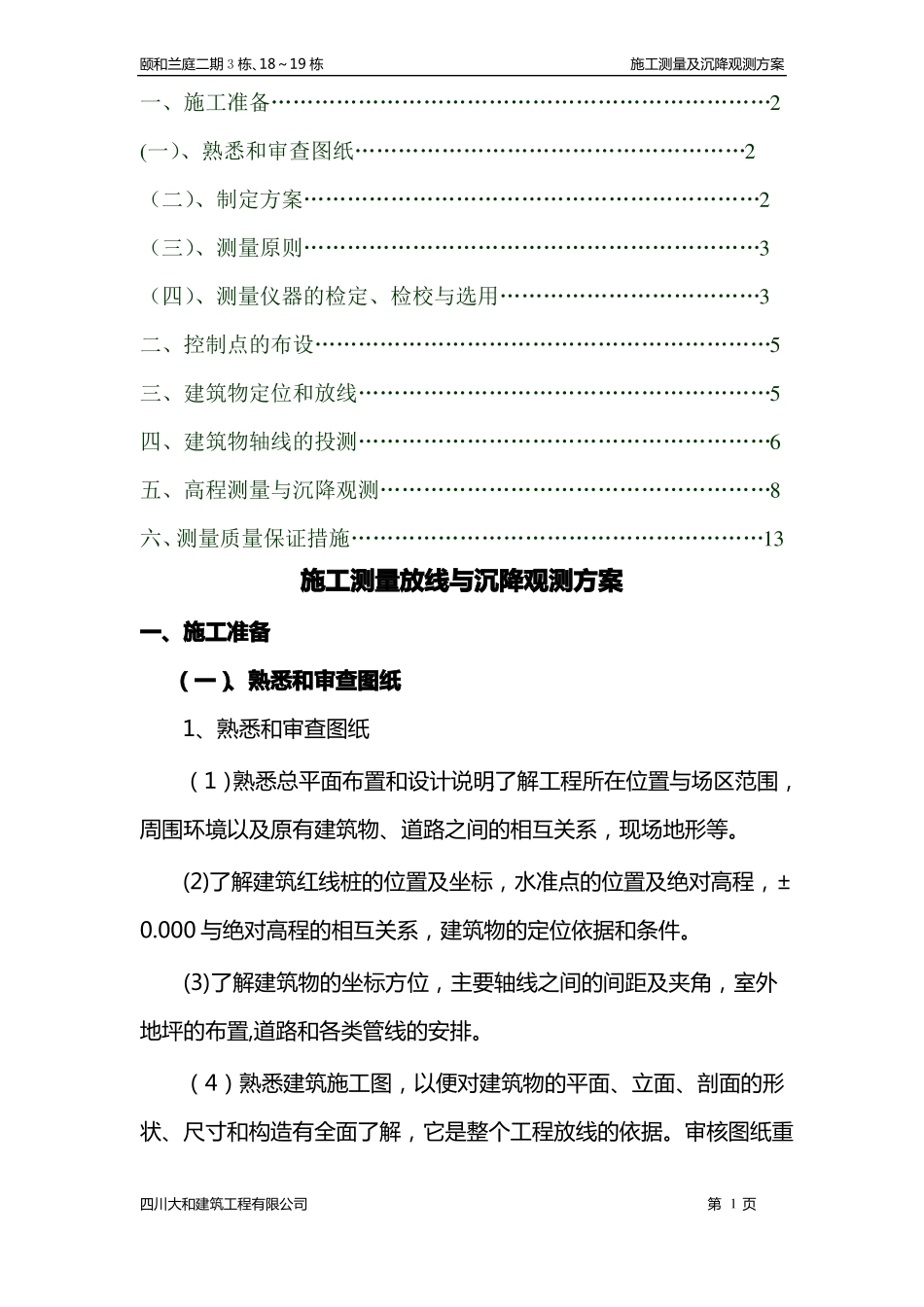

施工测量及沉降观测方案_第2页
2/13

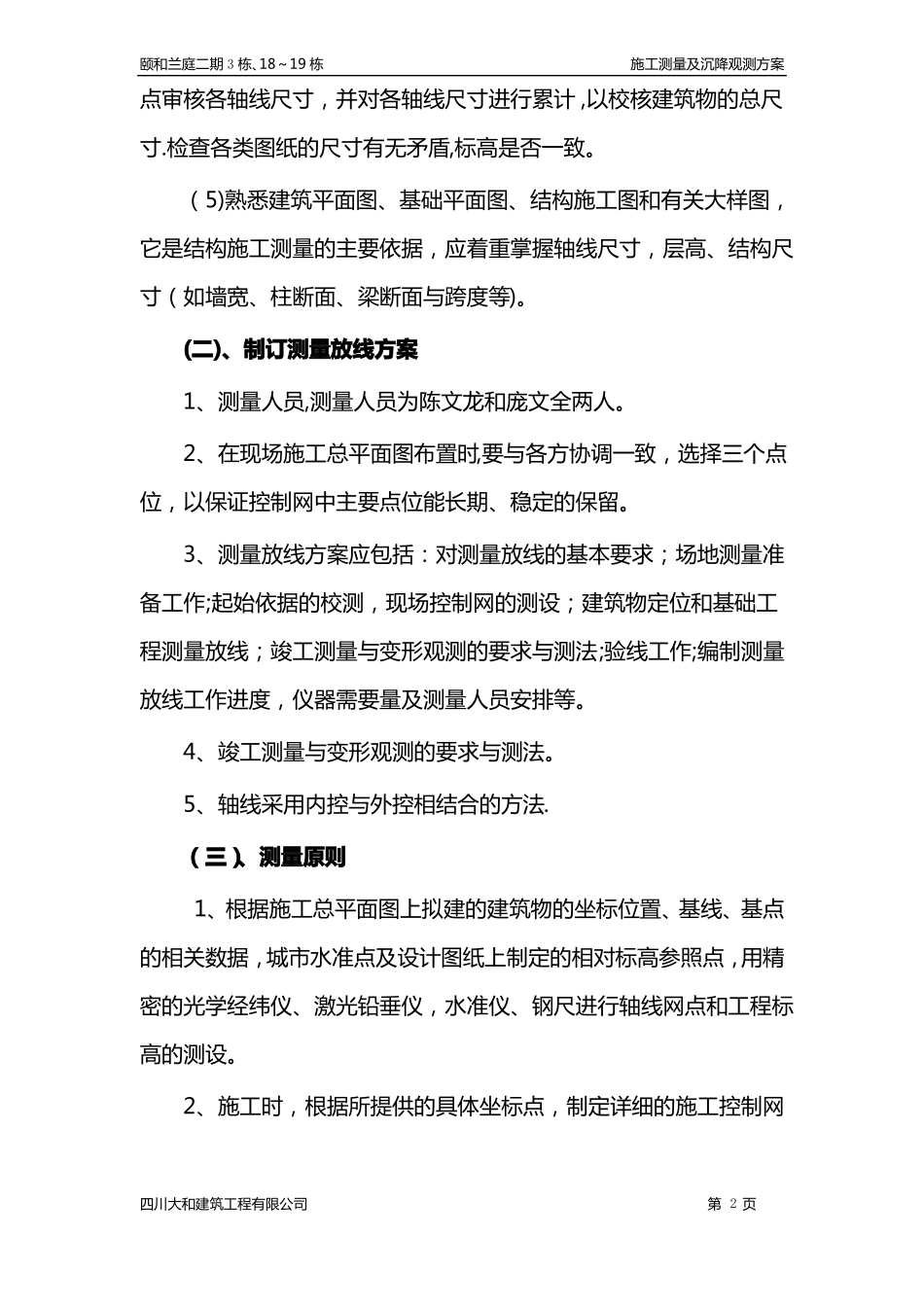

施工测量及沉降观测方案_第3页
3/13
颐和兰庭二期3栋、18~19栋施工测量及沉降观测方案颐和兰庭二期3栋、18~19栋施工测量及沉降观测方案四川大和建筑工程有限公司目录四川大和建筑工程有限公司第0页颐和兰庭二期3栋、18~19栋施工测量及沉降观测方案一、施工准备……………………………………………………………2(一)、熟悉和审查图纸………………………………………………2(二)、制定方案………………………………………………………2(三)、测量原则………………………………………………………3(四)、测量仪器的检定、检校与选用………………………………3二、控制点的布设………………………………………………………5三、建筑物定位和放线…………………………………………………5四、建筑物轴线的投测…………………………………………………6五、高程测量与沉降观测………………………………………………8六、测量质量保证措施…………………………………………………13施工测量放线与沉降观测方案一、施工准备(一)、熟悉和审查图纸1、熟悉和审查图纸(1)熟悉总平面布置和设计说明,了解工程所在位置与场区范围,周围环境以及原有建筑物、道路之间的相互关系,现场地形等。(2)了解建筑红线桩的位置及坐标,水准点的位置及绝对高程,±0.000与绝对高程的相互关系,建筑物的定位依据和条件。(3)了解建筑物的坐标方位,主要轴线之间的间距及夹角,室外地坪的布置,道路和各类管线的安排。(4)熟悉建筑施工图,以便对建筑物的平面、立面、剖面的形状、尺寸和构造有全面了解,它是整个工程放线的依据。审核图纸重四川大和建筑工程有限公司第1页颐和兰庭二期3栋、18~19栋施工测量及沉降观测方案点审核各轴线尺寸,并对各轴线尺寸进行累计,以校核建筑物的总尺寸.检查各类图纸的尺寸有无矛盾,标高是否一致。(5)熟悉建筑平面图、基础平面图、结构施工图和有关大样图,它是结构施工测量的主要依据,应着重掌握轴线尺寸,层高、结构尺寸(如墙宽、柱断面、梁断面与跨度等)。(二)、制订测量放线方案1、测量人员,测量人员为陈文龙和庞文全两人。2、在现场施工总平面图布置时,要与各方协调一致,选择三个点位,以保证控制网中主要点位能长期、稳定的保留。3、测量放线方案应包括:对测量放线的基本要求;场地测量准备工作;起始依据的校测,现场控制网的测设;建筑物定位和基础工程测量放线;竣工测量与变形观测的要求与测法;验线工作;编制测量放线工作进度,仪器需要量及测量人员安排等。4、竣工测量与变形观测的要求与测法。5、轴线采用内控与外控相结合的方法.(三)、测量原则1、根据施工总平面图上拟建的建筑物的坐标位置、基线、基点的相关数据,城市水准点及设计图纸上制定的相对标高参照点,用精密的光学经纬仪、激光铅垂仪,水准仪、钢尺进行轴线网点和工程标高的测设。2、施工时,根据所提供的具体坐标点,制定详细的施工控制网四川大和建筑工程有限公司第2页颐和兰庭二期3栋、18~19栋施工测量及沉降观测方案的测放方案,并严格遵循。3、测量应遵循先整体后局部的工作程序进行,先测准各主要轴线和基准标高点,再测设细部尺寸定位和构件标高。4、使用精密光学经纬仪进行施工控制网点的测量,测量应采用往返测量,不少于一个测回,施工控制网点的测量,应进行闭合误差校核,误差值在1/5000内,可按比例修正,超出允许误差值时,应复测。(四)、测量仪器的检定、检校与选用本工程所需的主要测量仪器及其用途如下表.主要测量仪器及用途序号123456789单位数量台台个台个把把个台112122126仪器名称经纬仪激光铅垂仪线锤水准仪英钢尺钢卷尺钢卷尺游标卡尺对讲机型号TDZ2GCLDZJ610kgDSZ2(蘇州)50m30m500m备注放线精度1/2万放线沉降观测沉降观测测量、放线测量、放线测量测量、放线以上所列的主要测量仪器,在使用过程中需注意:定期到市计量检定站,经检定、校准,合格后方可使用.四川大和建筑工程有限公司第3页颐和兰庭二期3栋、18~19栋施工测量及沉降观测方案测量仪器、工具定期清洁保养,经纬仪、水准仪等检测仪器按照检定规程规定,在其检定周期内,要对仪器主要轴线进行校核,保证观测精度。检测仪器定员使...
