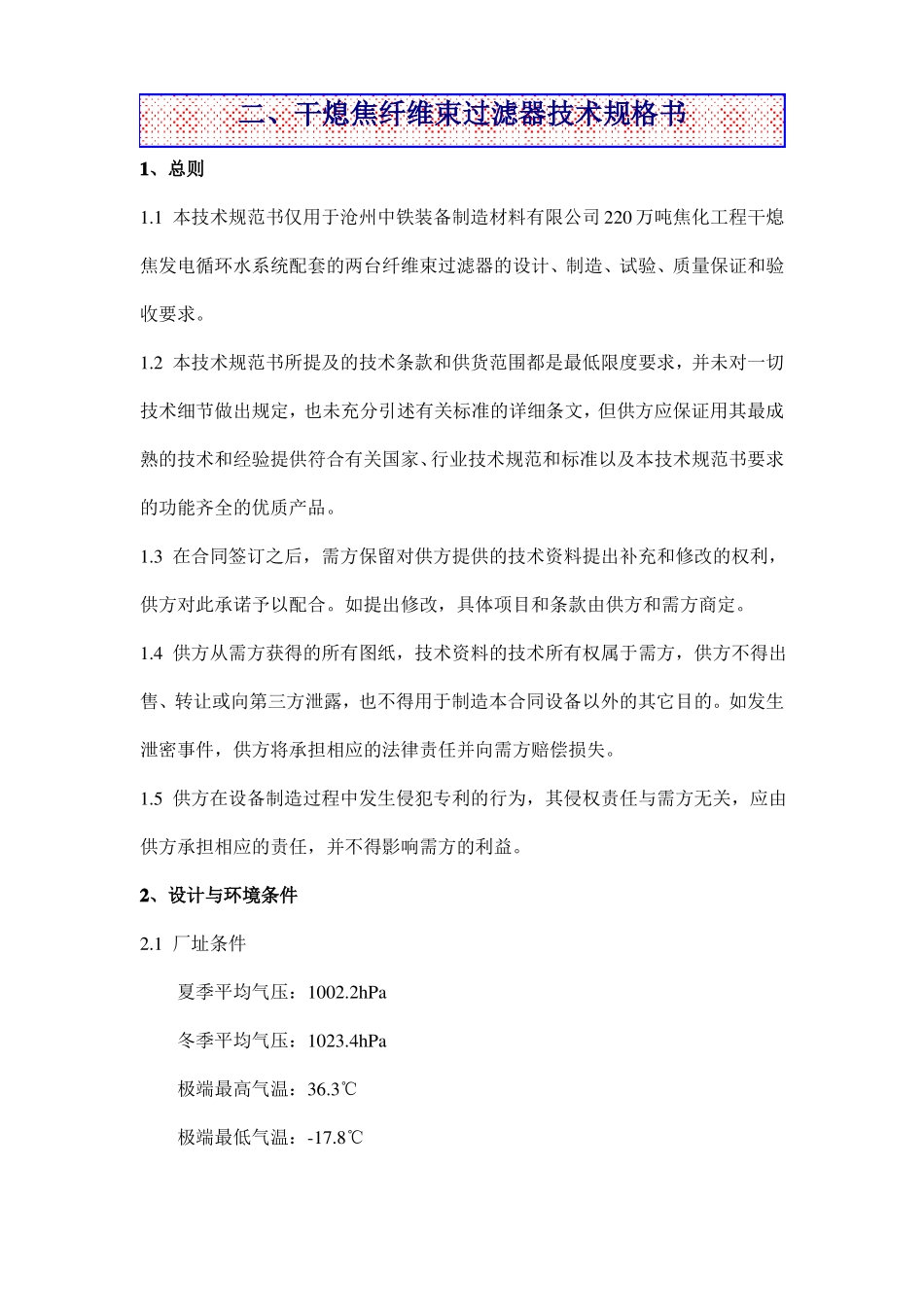

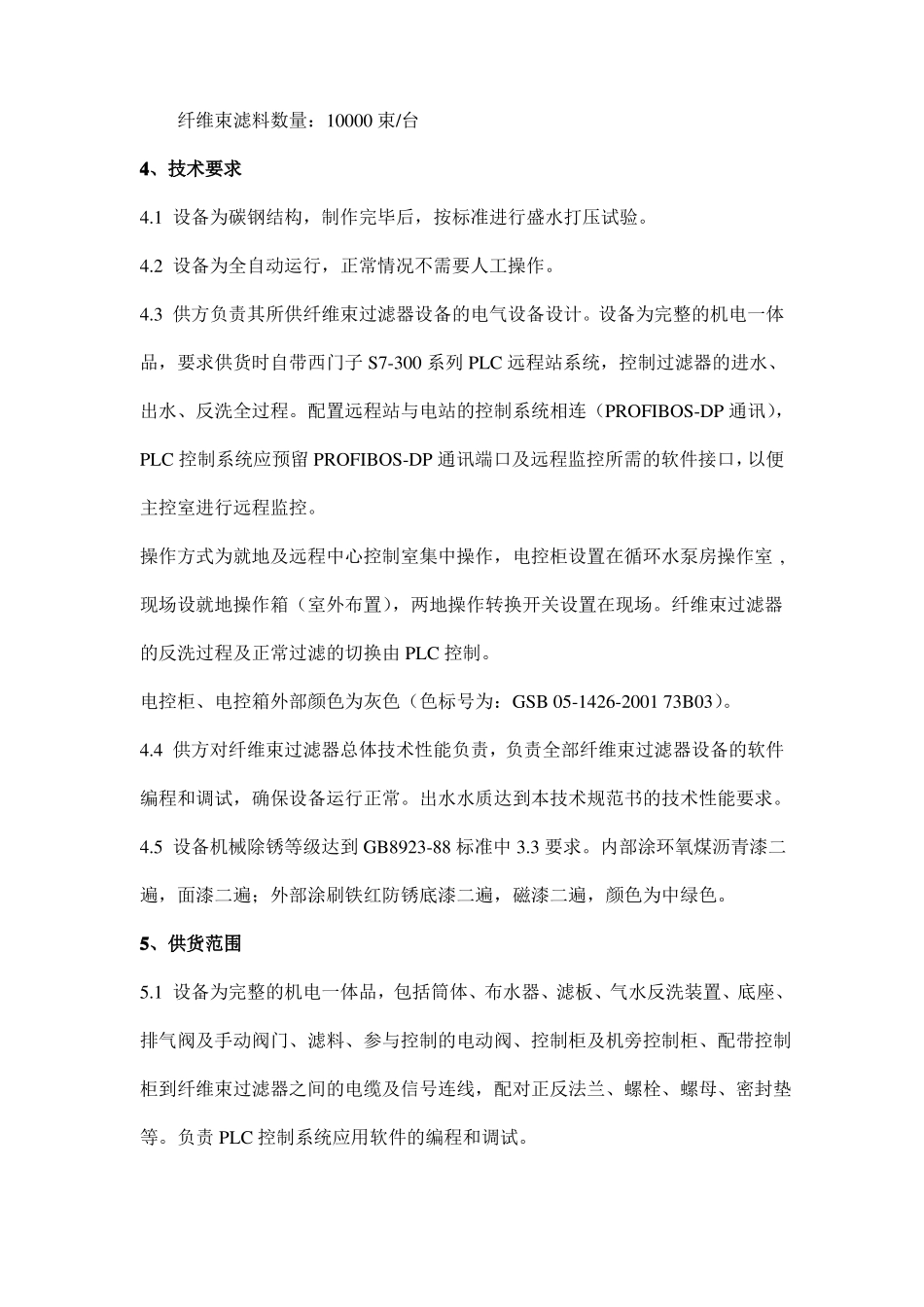

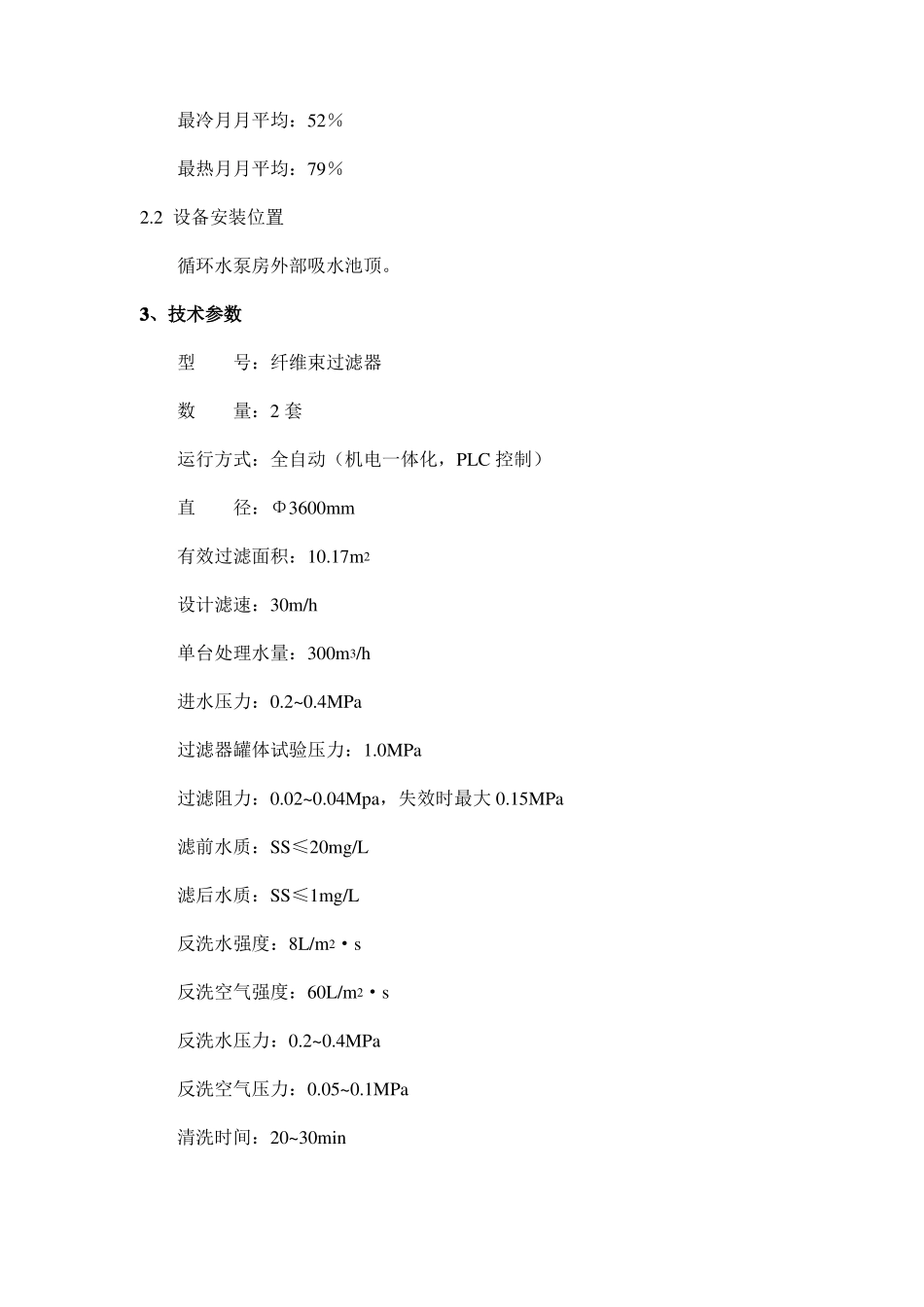

二、干熄焦纤维束过滤器技术规格书1、总则1.1本技术规范书仅用于沧州中铁装备制造材料有限公司220万吨焦化工程干熄焦发电循环水系统配套的两台纤维束过滤器的设计、制造、试验、质量保证和验收要求。1.2本技术规范书所提及的技术条款和供货范围都是最低限度要求,并未对一切技术细节做出规定,也未充分引述有关标准的详细条文,但供方应保证用其最成熟的技术和经验提供符合有关国家、行业技术规范和标准以及本技术规范书要求的功能齐全的优质产品。1.3在合同签订之后,需方保留对供方提供的技术资料提出补充和修改的权利,供方对此承诺予以配合。如提出修改,具体项目和条款由供方和需方商定。1.4供方从需方获得的所有图纸,技术资料的技术所有权属于需方,供方不得出售、转让或向第三方泄露,也不得用于制造本合同设备以外的其它目的。如发生泄密事件,供方将承担相应的法律责任并向需方赔偿损失。1.5供方在设备制造过程中发生侵犯专利的行为,其侵权责任与需方无关,应由供方承担相应的责任,并不得影响需方的利益。2、设计与环境条件2.1厂址条件夏季平均气压:1002.2hPa冬季平均气压:1023.4hPa极端最高气温:36.3℃极端最低气温:-17.8℃最冷月月平均:52%最热月月平均:79%2.2设备安装位置循环水泵房外部吸水池顶。3、技术参数型号:纤维束过滤器数量:2套运行方式:全自动(机电一体化,PLC控制)直径:Φ3600mm有效过滤面积:10.17m2设计滤速:30m/h单台处理水量:300m3/h进水压力:0.2~0.4MPa过滤器罐体试验压力:1.0MPa过滤阻力:0.02~0.04Mpa,失效时最大0.15MPa滤前水质:SS≤20mg/L滤后水质:SS≤1mg/L反洗水强度:8L/m2·s反洗空气强度:60L/m2·s反洗水压力:0.2~0.4MPa反洗空气压力:0.05~0.1MPa清洗时间:20~30min纤维束滤料数量:10000束/台4、技术要求4.1设备为碳钢结构,制作完毕后,按标准进行盛水打压试验。4.2设备为全自动运行,正常情况不需要人工操作。4.3供方负责其所供纤维束过滤器设备的电气设备设计。设备为完整的机电一体品,要求供货时自带西门子S7-300系列PLC远程站系统,控制过滤器的进水、出水、反洗全过程。配置远程站与电站的控制系统相连(PROFIBOS-DP通讯),PLC控制系统应预留PROFIBOS-DP通讯端口及远程监控所需的软件接口,以便主控室进行远程监控。操作方式为就地及远程中心控制室集中操作,电控柜设置在循环水泵房操作室,现场设就地操作箱(室外布置),两地操作转换开关设置在现场。纤维束过滤器的反洗过程及正常过滤的切换由PLC控制。电控柜、电控箱外部颜色为灰色(色标号为:GSB05-1426-200173B03)。4.4供方对纤维束过滤器总体技术性能负责,负责全部纤维束过滤器设备的软件编程和调试,确保设备运行正常。出水水质达到本技术规范书的技术性能要求。4.5设备机械除锈等级达到GB8923-88标准中3.3要求。内部涂环氧煤沥青漆二遍,面漆二遍;外部涂刷铁红防锈底漆二遍,磁漆二遍,颜色为中绿色。5、供货范围5.1设备为完整的机电一体品,包括筒体、布水器、滤板、气水反洗装置、底座、排气阀及手动阀门、滤料、参与控制的电动阀、控制柜及机旁控制柜、配带控制柜到纤维束过滤器之间的电缆及信号连线,配对正反法兰、螺栓、螺母、密封垫等。负责PLC控制系统应用软件的编程和调试。5.2主要设备供货清单纤维束过滤器的供货范围以进出电动阀门、手动阀门、配对法兰盘为界内的所有设备本体、本体管路、压力表、取水样旋塞及取样槽、配水系统、滤料及内部结构、电动蝶阀、手动蝶阀、配对法兰、自控设备见下表。设备供货清单序名称号1234567控制柜)现场控制柜(电动阀门8控制柜),室外布置所有阀门带配对法兰及9密封垫、双头螺栓,地脚螺栓配套1.8×1.1×0.81台纤维束过滤器电动蝶阀手动蝶阀电动蝶阀手动蝶阀截止阀远传控制柜(电动阀门2.2×0.8×0.61台远传信号端口300m3/hD941X-10DN350D341X-10DN350D941X-10D341X-10DN200HT200-16DN200Q235A筒体14mm2台封头16mm阀体、阀板球铁同上同上同上同上8个6个4个22个西门子,留有型号规格材质数量备注5.3纤维束过滤器供货至该设备的进水、出水、排污、反冲、放空、进气口等配对法兰止,含螺栓螺母...
