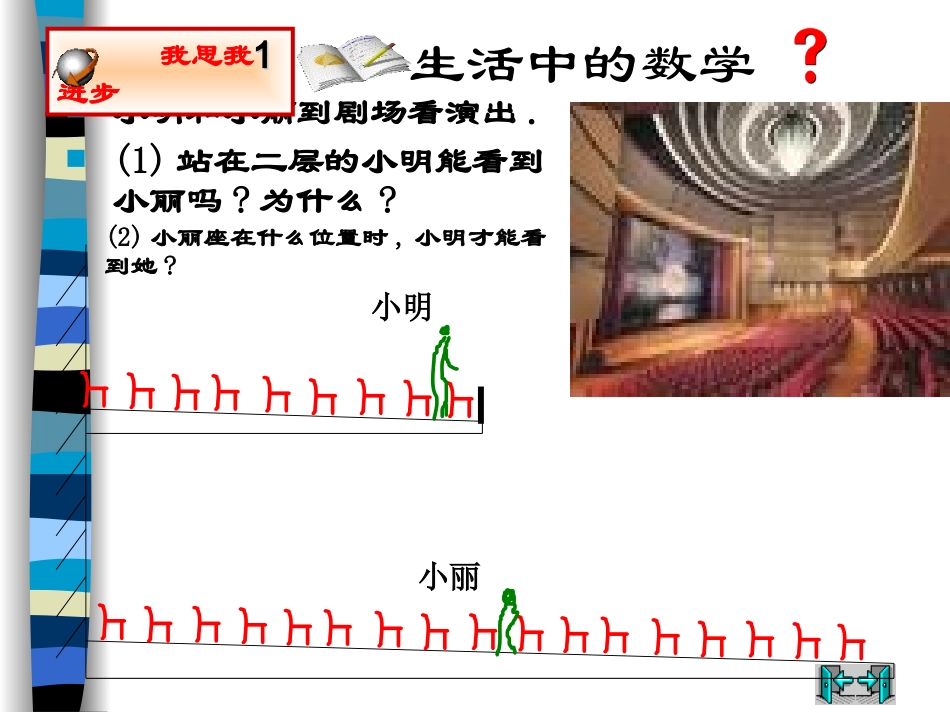

第四章：视图与投影郭家堡中学成永娥第二课时生活中的数学小明和小丽到剧场看演出.(1)站在二层的小明能看到小丽吗?为什么?(2)小丽座在什么位置时,小明才能看到她?我思我进步11小明小丽视点,视线,盲区如图,小明眼睛的位置称为视点由视点出发的线称为视线。两条视线的夹角称为视角.小明看不到的地方称为盲区。小丽只要座在12排以前,小明就可以看到明她.做一做22小明小丽视线盲区视点12345678910111213视角盲区议一议33当你乘车沿一盘棋平坦的大道向前行驶时,你会发现:前方那些高一些的建筑物好像“沉”到了位于它们前面的那些矮一些的建筑物后面去了.这则为什么?先想一想,再与同伴进行交流.复习题如图所示：一只猫蹲在墙前,老鼠躲在墙后.请你画出老鼠活命的活动区域做一做2121ǽ´óÍõ猫墙墙盲区盲区盲区驶向胜利彼岸小明和小迪分别从两条小胡同走向马路,当他们分别走到图中的位置时,哪个人看到的范围更大一些?为什么?你还能举出生活中类似的例子吗?议一议44想一想：议一议如图：在演皮影戏中若想让影子变得大一些，皮影应该向什么方向移动？9.如图,光源O踞墙10m,木棒AB长2m,当AB在光源与墙壁正中间时,AB在墙壁上的投影是多?当AB向光源移动2.5m(CD的位置)时,它在墙壁上的投影又是多少?分别求出木棒在AB,CD位置时盲区的面积.OEFMNPCDAB驶向胜利彼岸“挑战”自我如图,直角坐标平面内,小聪站在x轴上的点A(–10,0)处观察y轴.眼睛距地面1.5m,他的前方5m处有一堵墙CD,若墙高2m.求:(1)盲区在y轴上的范围;(2)盲区的面积.老师提示:过点B作y轴的垂线,利用三角形中位线可求得E,F的座标以及盲区(梯形CDFE)的面积.议一议55yA(-10,0)DOxCBEFG参考答案:E(0,2.5),F(0,-1.5);S梯形CDFE=15m2.图(1)表示一个正六棱柱形状的高大建筑物,图(2)表示是它的俯视图.小明站在地面上观察该建筑物,当他在什么区域活动时,他只能看到其中的一个侧面?请在图(2)中画出他的活动动范围.当他在什么区域活动时,他只能同时看到其中的两个侧面?当他在什么区域活动时,他只能同时看到其中的三个侧面?他能同时看到该建筑物的四个侧面吗?(1)(2)(1)当他在如图所示的区域活动时,他只能看到其中的一个侧面.图中只画出了一个区域,仿此可画出另外5个区域(2)当他在如图所示的区域活动时,他只能看到其中的两个侧面.图中只画出了一个区域,仿此可画出另外5个区域(3)当他在如图所示的区域活动时,他只能看到其中的一个侧面.图中只画出了一个区域,仿此可画出另外5个区域同学们再见！
