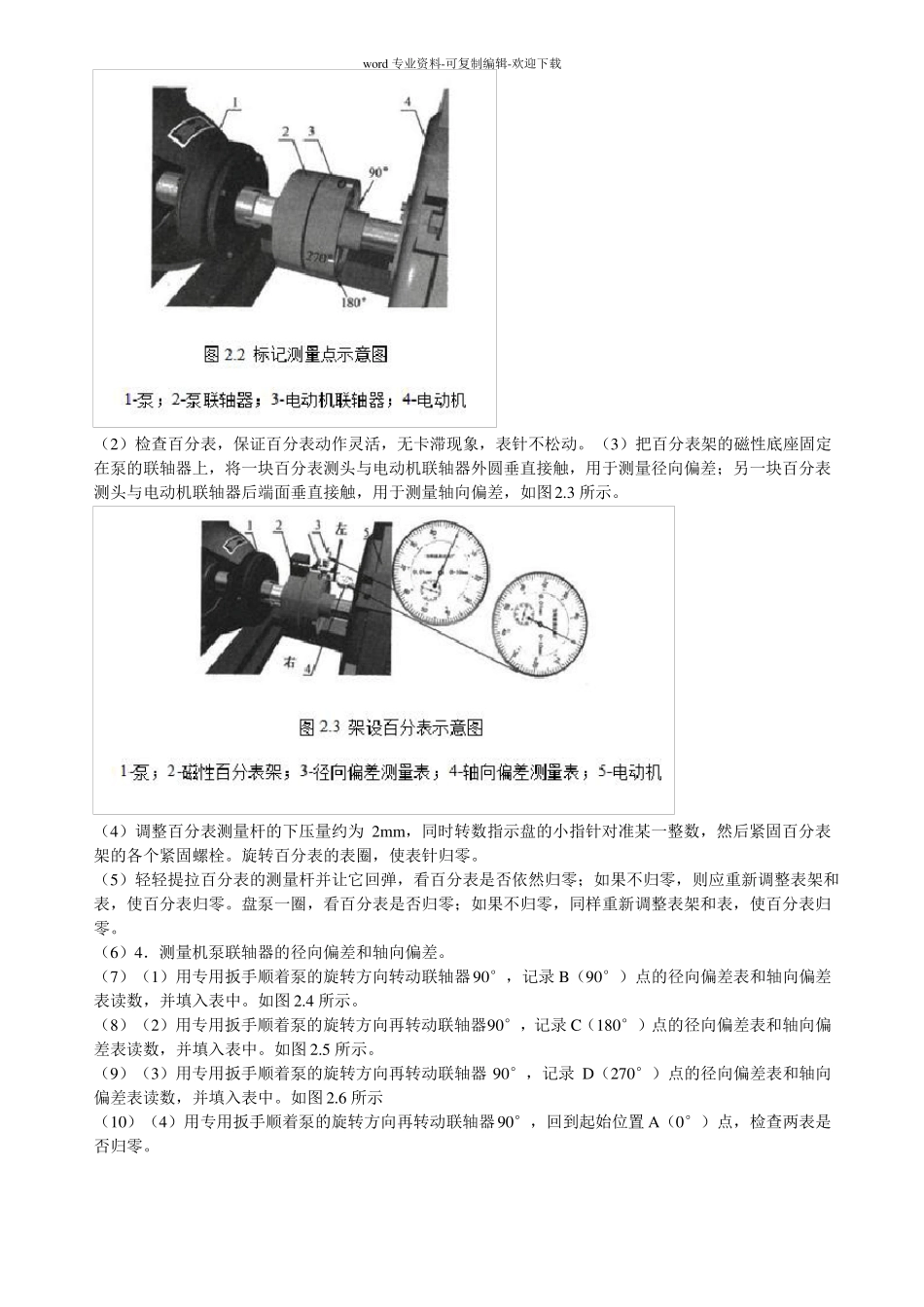

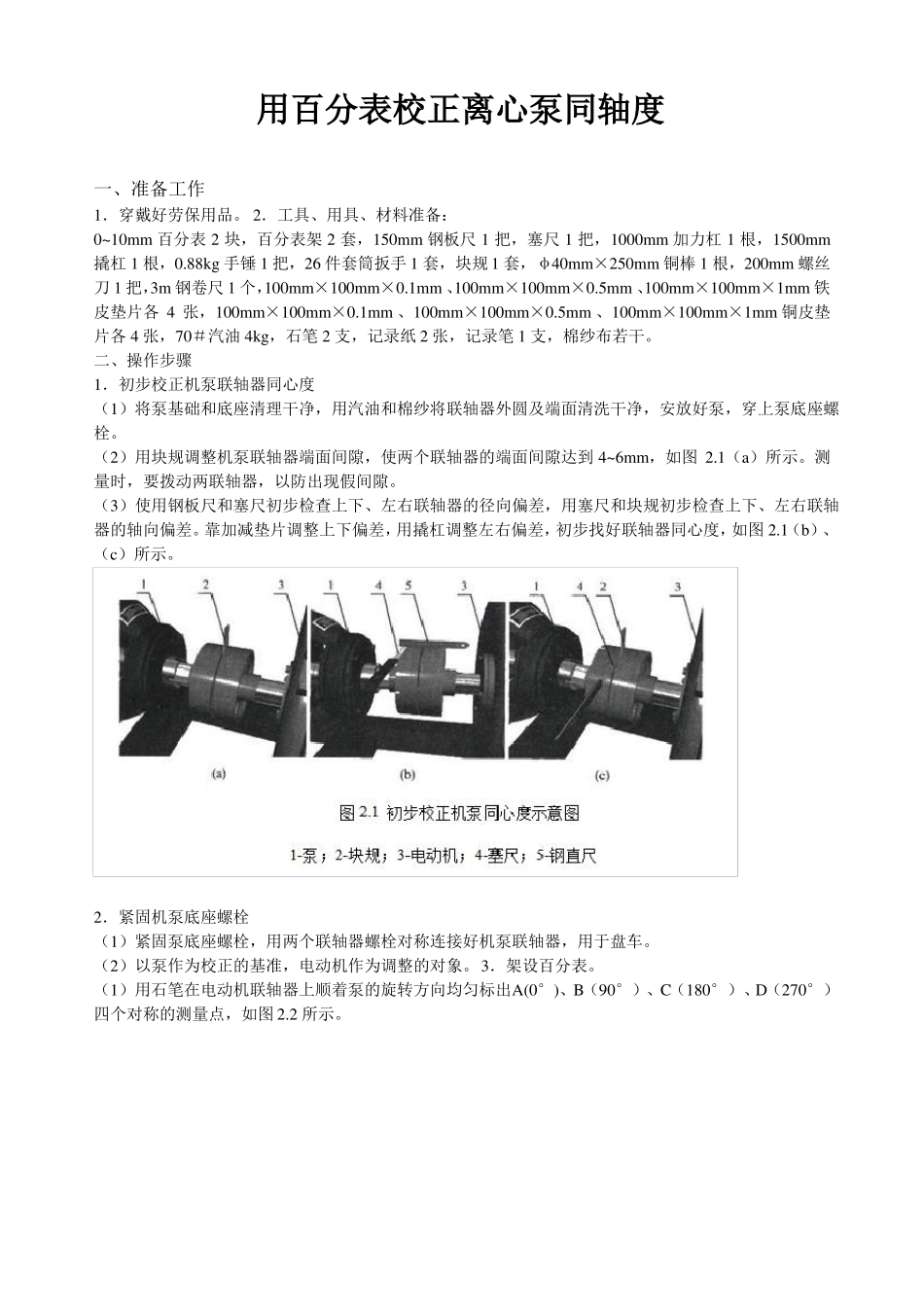

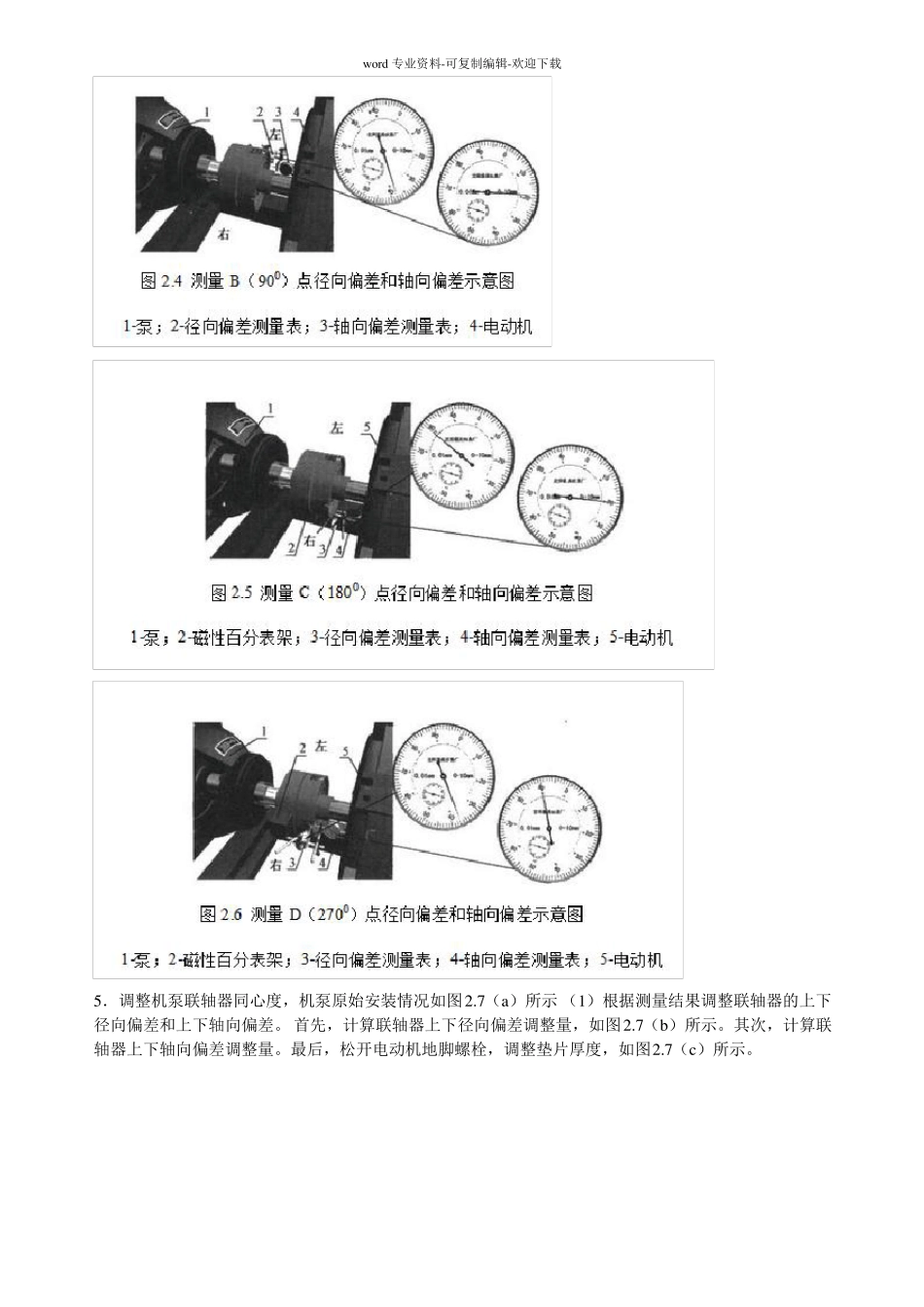

用百分表校正离心泵同轴度一、准备工作1．穿戴好劳保用品。2．工具、用具、材料准备：0~10mm百分表2块，百分表架2套，150mm钢板尺1把，塞尺1把，1000mm加力杠1根，1500mm撬杠1根，0.88kg手锤1把，26件套筒扳手1套，块规1套，φ40mm×250mm铜棒1根，200mm螺丝刀1把，3m钢卷尺1个，100mm×100mm×0.1mm、100mm×100mm×0.5mm、100mm×100mm×1mm铁皮垫片各4张，100mm×100mm×0.1mm、100mm×100mm×0.5mm、100mm×100mm×1mm铜皮垫片各4张，70＃汽油4kg，石笔2支，记录纸2张，记录笔1支，棉纱布若干。二、操作步骤1．初步校正机泵联轴器同心度（1）将泵基础和底座清理干净，用汽油和棉纱将联轴器外圆及端面清洗干净，安放好泵，穿上泵底座螺栓。（2）用块规调整机泵联轴器端面间隙，使两个联轴器的端面间隙达到4~6mm，如图2.1（a）所示。测量时，要拨动两联轴器，以防出现假间隙。（3）使用钢板尺和塞尺初步检查上下、左右联轴器的径向偏差，用塞尺和块规初步检查上下、左右联轴器的轴向偏差。靠加减垫片调整上下偏差，用撬杠调整左右偏差，初步找好联轴器同心度，如图2.1（b）、（c）所示。2．紧固机泵底座螺栓（1）紧固泵底座螺栓，用两个联轴器螺栓对称连接好机泵联轴器，用于盘车。（2）以泵作为校正的基准，电动机作为调整的对象。3．架设百分表。（1）用石笔在电动机联轴器上顺着泵的旋转方向均匀标出A(0°)、B（90°）、C（180°）、D（270°）四个对称的测量点，如图2.2所示。word专业资料-可复制编辑-欢迎下载（2）检查百分表，保证百分表动作灵活，无卡滞现象，表针不松动。（3）把百分表架的磁性底座固定在泵的联轴器上，将一块百分表测头与电动机联轴器外圆垂直接触，用于测量径向偏差；另一块百分表测头与电动机联轴器后端面垂直接触，用于测量轴向偏差，如图2.3所示。（4）调整百分表测量杆的下压量约为2mm，同时转数指示盘的小指针对准某一整数，然后紧固百分表架的各个紧固螺栓。旋转百分表的表圈，使表针归零。（5）轻轻提拉百分表的测量杆并让它回弹，看百分表是否依然归零；如果不归零，则应重新调整表架和表，使百分表归零。盘泵一圈，看百分表是否归零；如果不归零，同样重新调整表架和表，使百分表归零。（6）4．测量机泵联轴器的径向偏差和轴向偏差。（7）（1）用专用扳手顺着泵的旋转方向转动联轴器90°，记录B（90°）点的径向偏差表和轴向偏差表读数，并填入表中。如图2.4所示。（8）（2）用专用扳手顺着泵的旋转方向再转动联轴器90°，记录C（180°）点的径向偏差表和轴向偏差表读数，并填入表中。如图2.5所示。（9）（3）用专用扳手顺着泵的旋转方向再转动联轴器90°，记录D（270°）点的径向偏差表和轴向偏差表读数，并填入表中。如图2.6所示（10）（4）用专用扳手顺着泵的旋转方向再转动联轴器90°，回到起始位置A（0°）点，检查两表是否归零。word专业资料-可复制编辑-欢迎下载5．调整机泵联轴器同心度，机泵原始安装情况如图2.7（a）所示（1）根据测量结果调整联轴器的上下径向偏差和上下轴向偏差。首先，计算联轴器上下径向偏差调整量，如图2.7（b）所示。其次，计算联轴器上下轴向偏差调整量。最后，松开电动机地脚螺栓，调整垫片厚度，如图2.7（c）所示。word专业资料-可复制编辑-欢迎下载（2）调整联轴器的左右偏差。6．紧固电动机的地脚螺栓。7．重新检测。（1）重新架表检测A（0°）、B（90°）、C（180°）、D（270°）四个点的径向偏差和轴向偏差是否符合技术要求，如果偏差值仍然较大，则重新测量和调整。（2）如果偏差值较小，通过紧固电动机地脚螺栓的方法调整偏差，直至机泵联轴器的轴向偏差不大于0.06mm、径向偏差不大于0.06mm，两个联轴器的端面间隙达到4~6mm为止。8．连接机泵联轴器螺栓。9．清洁回收工具、用具，清理现场。三、技术要求1．运行中的泵停运后，初调和精调机泵联轴器同心度时，都是以泵作为校正的基准，电动机作为调整的对象；而大修后的泵，安放在机泵底座上，穿上泵底座螺栓，用直尺法进行初调后上紧泵底座螺栓，以泵作为校正的基准，用百分表精调电动机。2．如果机泵联轴器上张口，电动机前后支座分别需要加垫片。...
