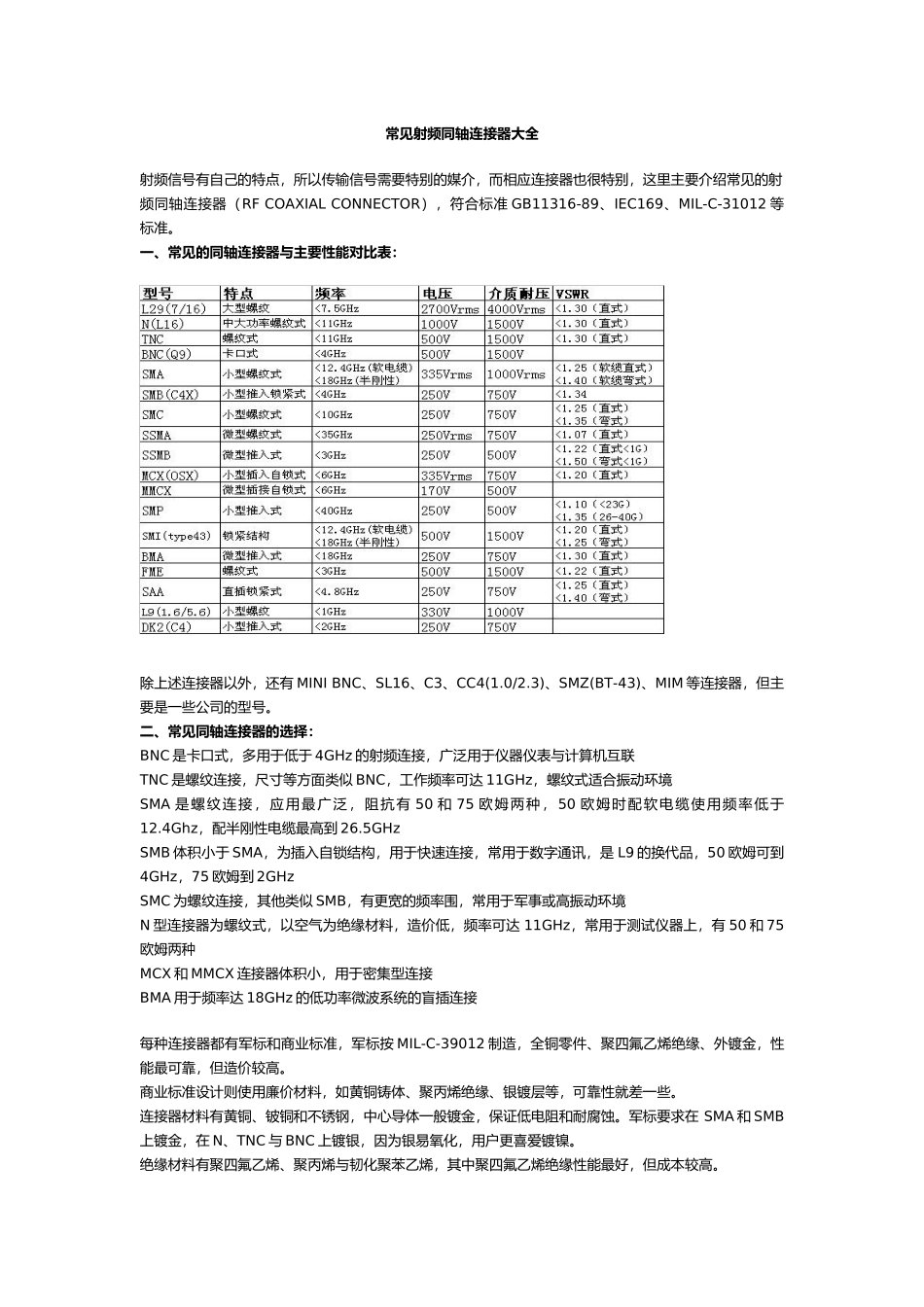

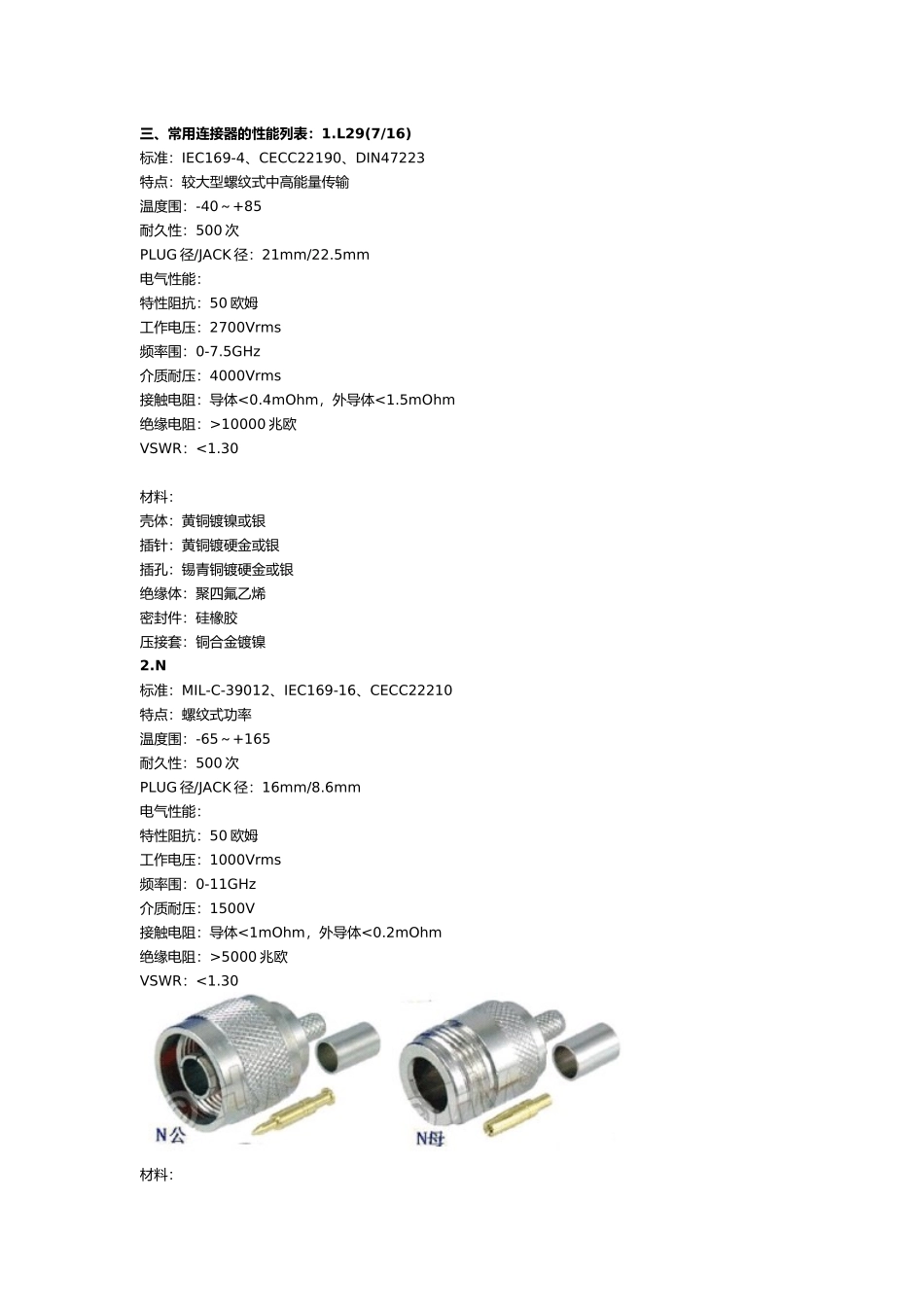

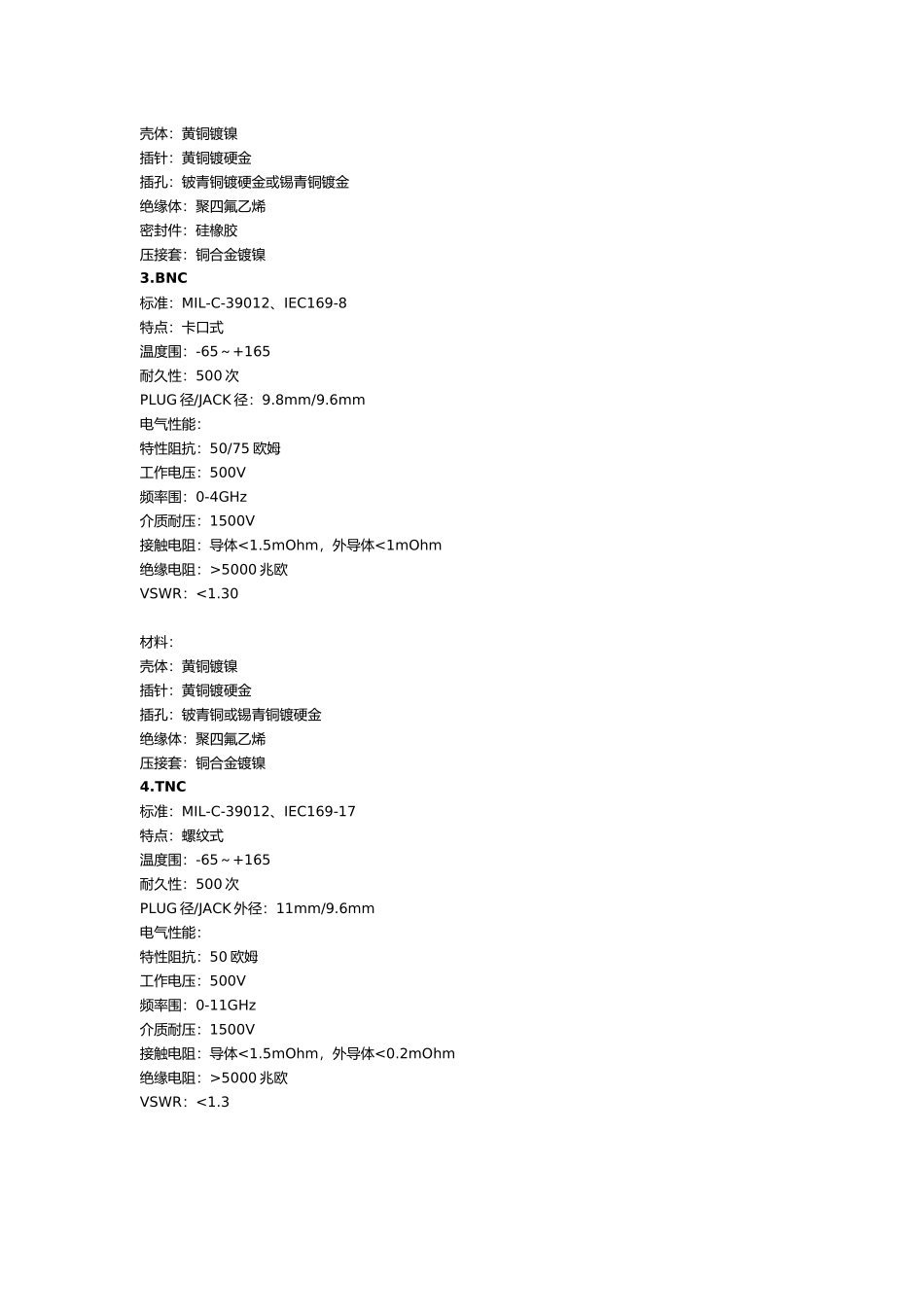

常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特别，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准 GB11316-89、IEC169、MIL-C-31012 等标准。一、常见的同轴连接器与主要性能对比表：除上述连接器以外，还有 MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM 等连接器，但主要是一些公司的型号。二、常见同轴连接器的选择：BNC 是卡口式，多用于低于 4GHz 的射频连接，广泛用于仪器仪表与计算机互联TNC 是螺纹连接，尺寸等方面类似 BNC，工作频率可达 11GHz，螺纹式适合振动环境SMA 是螺纹连接，应用最广泛，阻抗有 50 和 75 欧姆两种，50 欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到 26.5GHzSMB 体积小于 SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是 L9 的换代品，50 欧姆可到4GHz，75 欧姆到 2GHzSMC 为螺纹连接，其他类似 SMB，有更宽的频率围，常用于军事或高振动环境N 型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达 11GHz，常用于测试仪器上，有 50 和 75欧姆两种MCX 和 MMCX 连接器体积小，用于密集型连接BMA 用于频率达 18GHz 的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按 MIL-C-39012 制造，全铜零件、聚四氟乙烯绝缘、外镀金，性能最可靠，但造价较高。商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。军标要求在 SMA 和 SMB上镀金，在 N、TNC 与 BNC 上镀银，因为银易氧化，用户更喜爱镀镍。绝缘材料有聚四氟乙烯、聚丙烯与韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223特点：较大型螺纹式中高能量传输温度围：-40～+85耐久性：500 次PLUG 径/JACK 径：21mm/22.5mm电气性能：特性阻抗：50 欧姆工作电压：2700Vrms频率围：0-7.5GHz介质耐压：4000Vrms接触电阻：导体<0.4mOhm，外导体<1.5mOhm绝缘电阻：>10000 兆欧VSWR：<1.30 材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210特点：螺纹式功率温度围：-65～+165耐久性：500 ...
