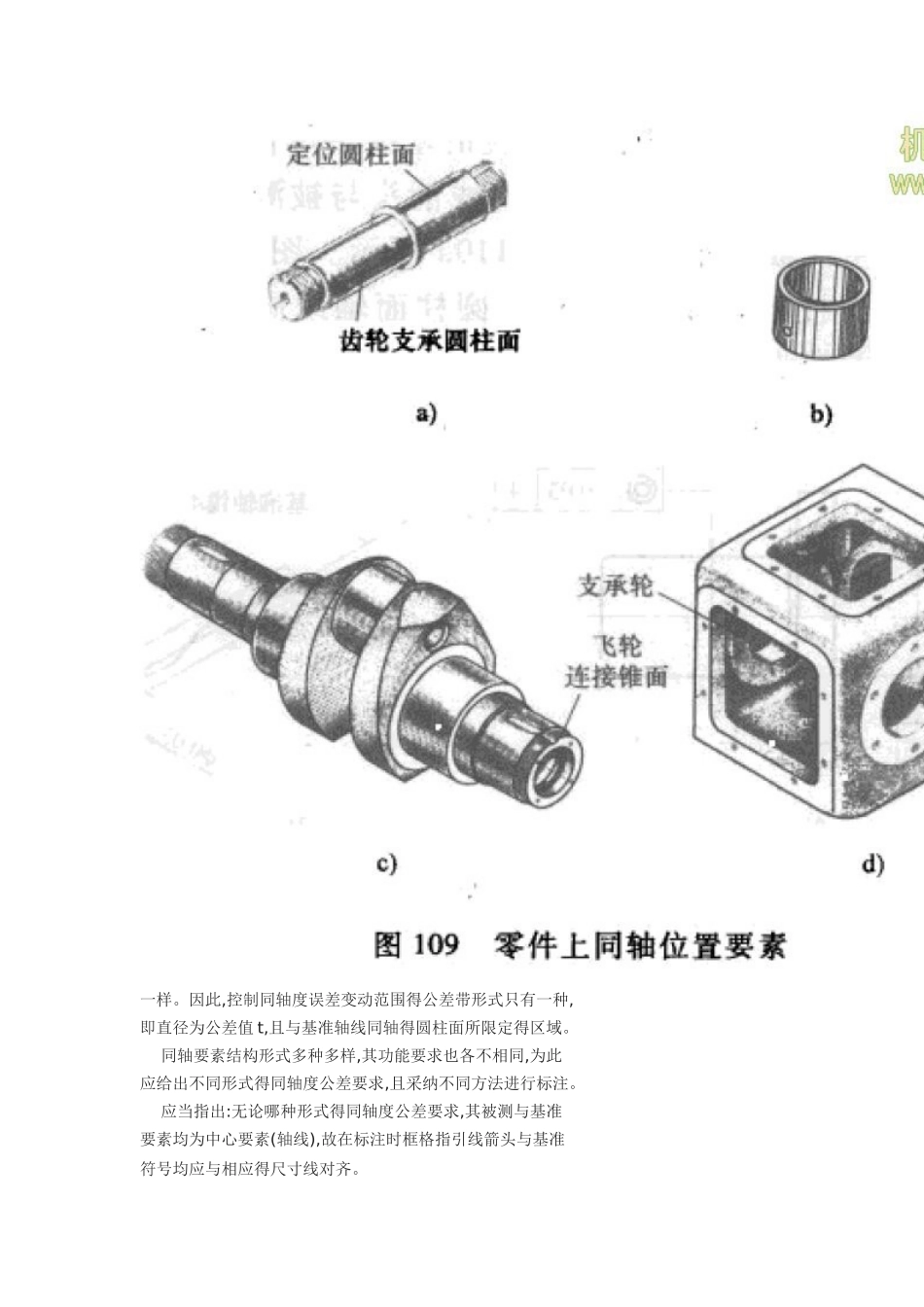

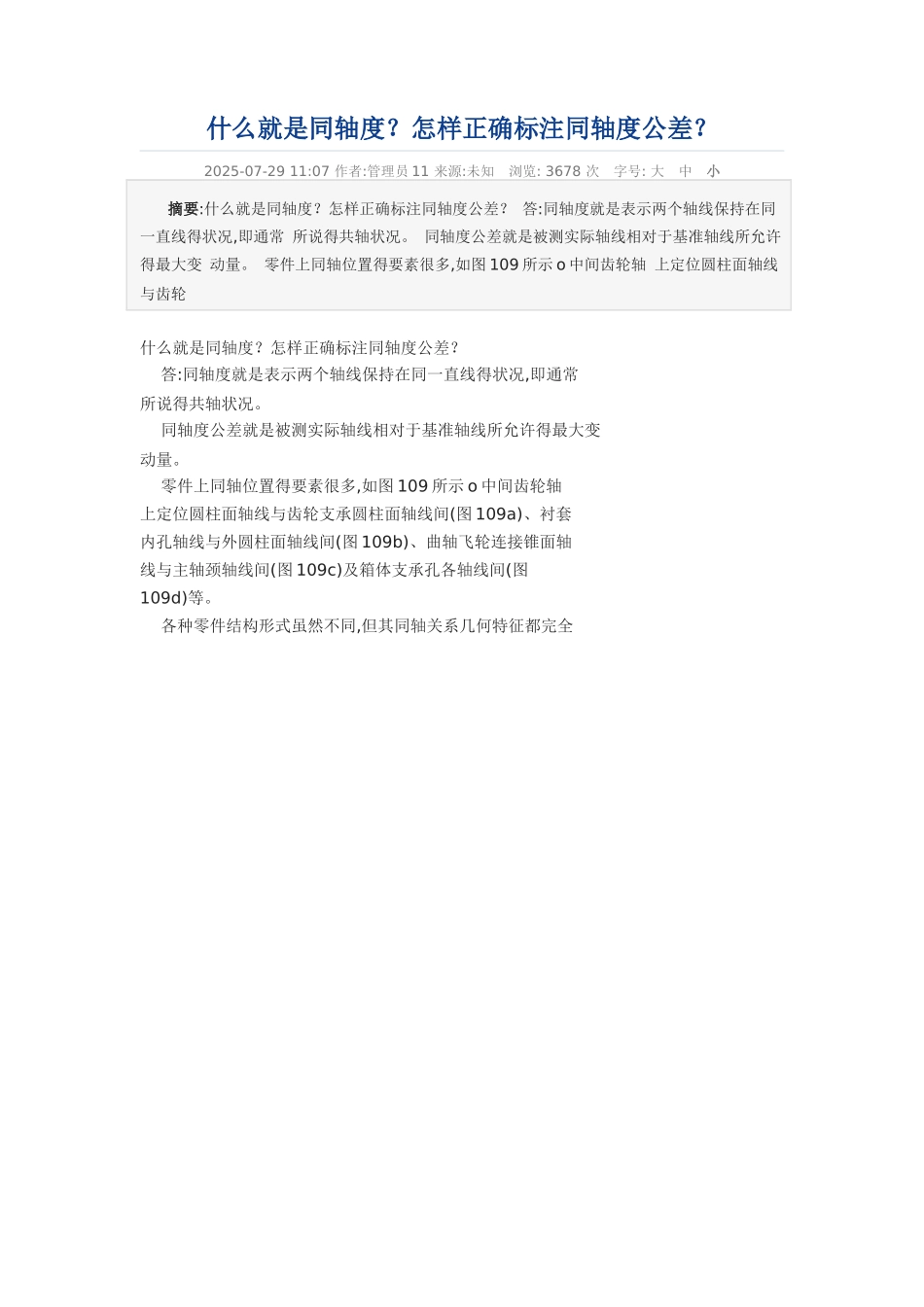

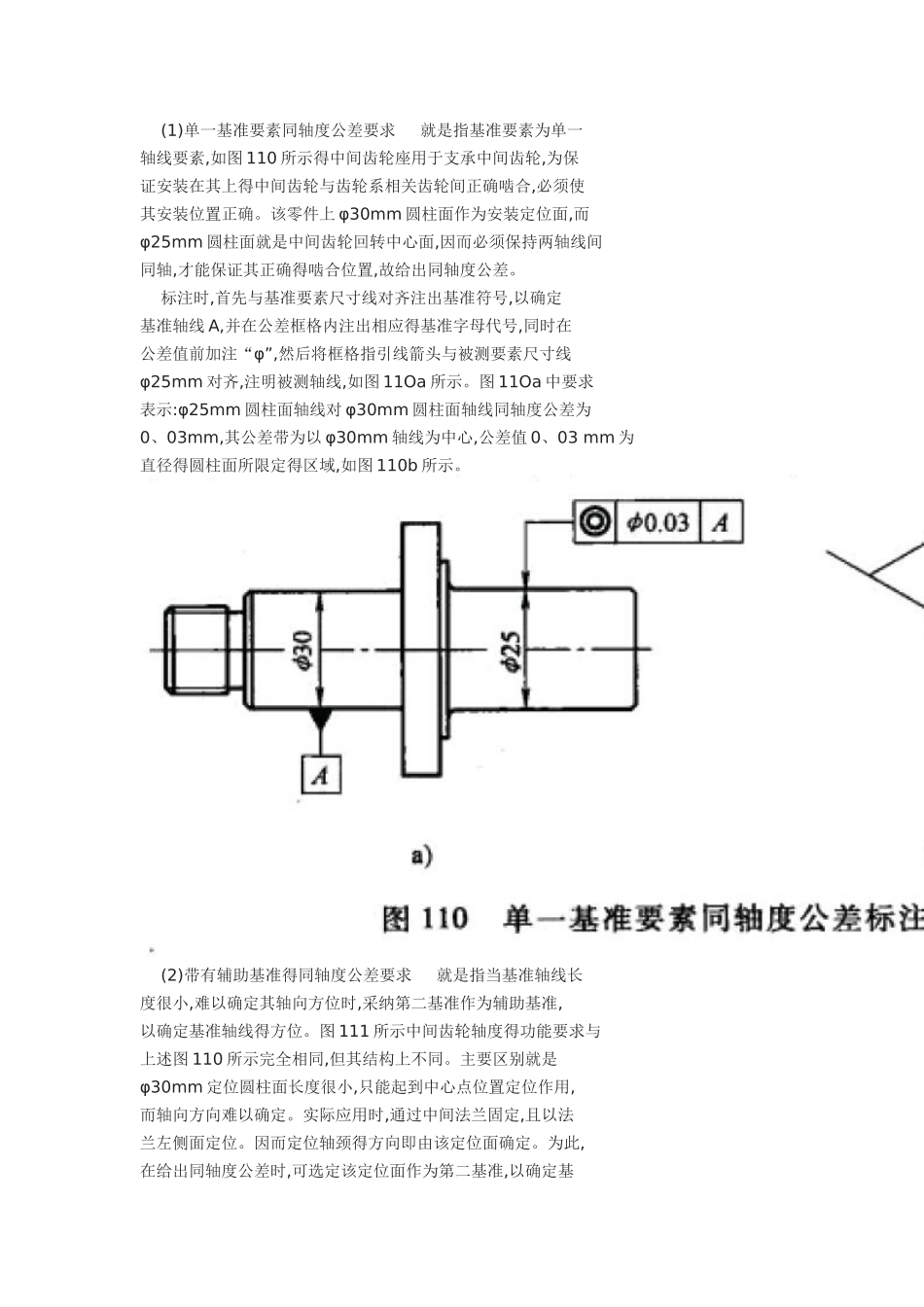

什么就是同轴度？怎样正确标注同轴度公差？2025-07-29 11:07 作者:管理员 11 来源:未知 浏览: 3678 次 字号: 大 中 小摘要:什么就是同轴度？怎样正确标注同轴度公差？ 答:同轴度就是表示两个轴线保持在同一直线得状况,即通常 所说得共轴状况。 同轴度公差就是被测实际轴线相对于基准轴线所允许得最大变 动量。 零件上同轴位置得要素很多,如图 109 所示 o 中间齿轮轴 上定位圆柱面轴线与齿轮什么就是同轴度？怎样正确标注同轴度公差？ 答:同轴度就是表示两个轴线保持在同一直线得状况,即通常所说得共轴状况。 同轴度公差就是被测实际轴线相对于基准轴线所允许得最大变动量。 零件上同轴位置得要素很多,如图 109 所示 o 中间齿轮轴上定位圆柱面轴线与齿轮支承圆柱面轴线间(图 109a)、衬套内孔轴线与外圆柱面轴线间(图 109b)、曲轴飞轮连接锥面轴线与主轴颈轴线间(图 109c)及箱体支承孔各轴线间(图109d)等。 各种零件结构形式虽然不同,但其同轴关系几何特征都完全一样。因此,控制同轴度误差变动范围得公差带形式只有一种,即直径为公差值 t,且与基准轴线同轴得圆柱面所限定得区域。 同轴要素结构形式多种多样,其功能要求也各不相同,为此应给出不同形式得同轴度公差要求,且采纳不同方法进行标注。 应当指出:无论哪种形式得同轴度公差要求,其被测与基准要素均为中心要素(轴线),故在标注时框格指引线箭头与基准符号均应与相应得尺寸线对齐。 (1)单一基准要素同轴度公差要求 就是指基准要素为单一轴线要素,如图 110 所示得中间齿轮座用于支承中间齿轮,为保证安装在其上得中间齿轮与齿轮系相关齿轮间正确啮合,必须使其安装位置正确。该零件上 φ30mm 圆柱面作为安装定位面,而φ25mm 圆柱面就是中间齿轮回转中心面,因而必须保持两轴线间同轴,才能保证其正确得啮合位置,故给出同轴度公差。 标注时,首先与基准要素尺寸线对齐注出基准符号,以确定基准轴线 A,并在公差框格内注出相应得基准字母代号,同时在公差值前加注“φ”,然后将框格指引线箭头与被测要素尺寸线φ25mm 对齐,注明被测轴线,如图 11Oa 所示。图 11Oa 中要求表示:φ25mm 圆柱面轴线对 φ30mm 圆柱面轴线同轴度公差为0、03mm,其公差带为以 φ30mm 轴线为中心,公差值 0、03 mm 为直径得圆柱面所限定得区域,如图 110b 所示。 (2)带有辅助基准得同轴度公差要求 就是指当基准轴线长度很小,难以确定其轴向方位时,采纳第二基准作为辅助基准...
