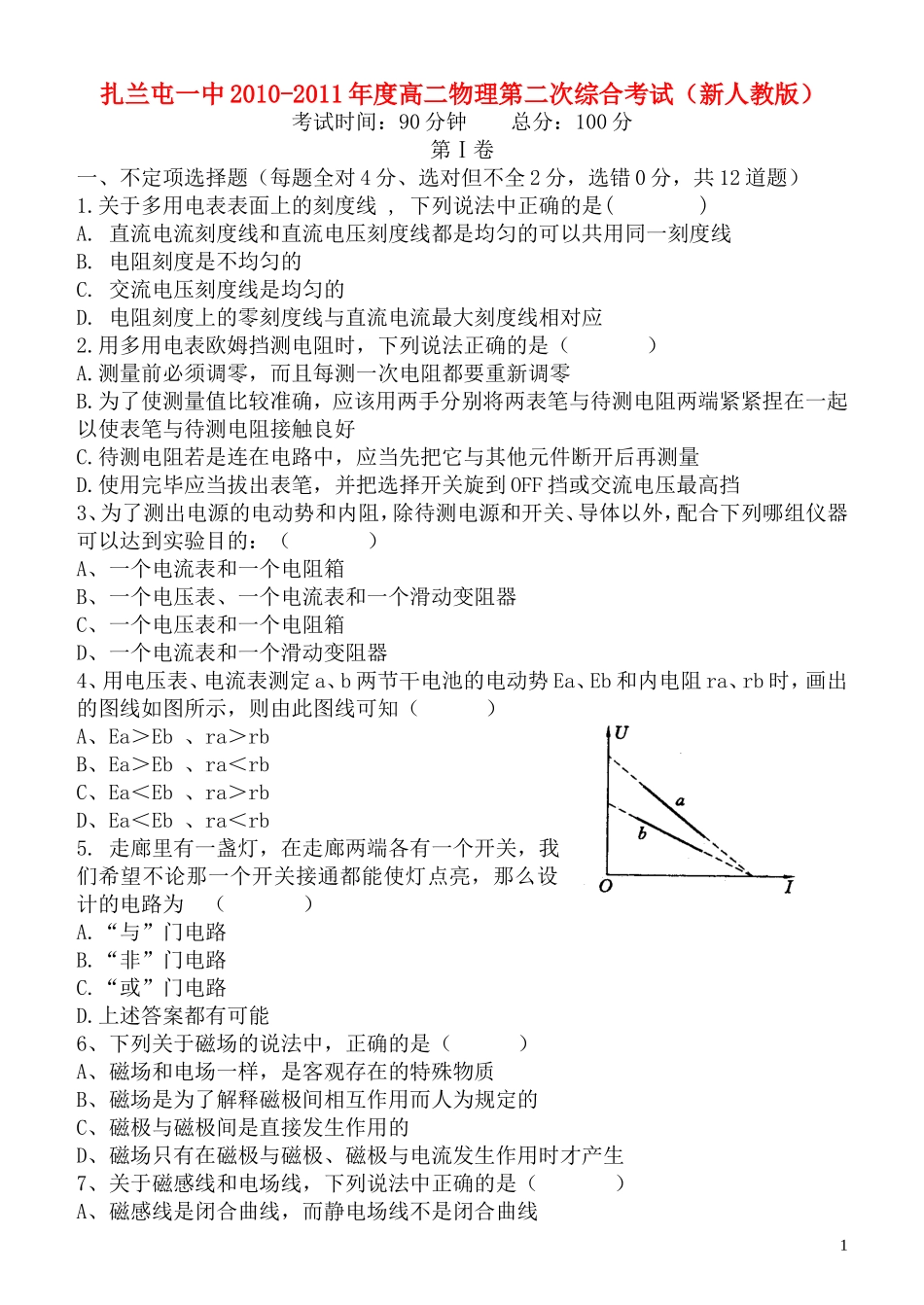

扎兰屯一中2010-2011年度高二物理第二次综合考试（新人教版）考试时间：90分钟总分：100分第Ⅰ卷一、不定项选择题（每题全对4分、选对但不全2分，选错0分，共12道题）1.关于多用电表表面上的刻度线,下列说法中正确的是()A.直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线B.电阻刻度是不均匀的C.交流电压刻度线是均匀的D.电阻刻度上的零刻度线与直流电流最大刻度线相对应2.用多用电表欧姆挡测电阻时，下列说法正确的是（）A.测量前必须调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起以使表笔与待测电阻接触良好C.待测电阻若是连在电路中，应当先把它与其他元件断开后再测量D.使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡3、为了测出电源的电动势和内阻，除待测电源和开关、导体以外，配合下列哪组仪器可以达到实验目的：（）A、一个电流表和一个电阻箱B、一个电压表、一个电流表和一个滑动变阻器C、一个电压表和一个电阻箱D、一个电流表和一个滑动变阻器4、用电压表、电流表测定a、b两节干电池的电动势Ea、Eb和内电阻ra、rb时，画出的图线如图所示，则由此图线可知（）A、Ea＞Eb、ra＞rbB、Ea＞Eb、ra＜rbC、Ea＜Eb、ra＞rbD、Ea＜Eb、ra＜rb5.走廊里有一盏灯，在走廊两端各有一个开关，我们希望不论那一个开关接通都能使灯点亮，那么设计的电路为（）A.“与”门电路B.“非”门电路C.“或”门电路D.上述答案都有可能6、下列关于磁场的说法中，正确的是（）A、磁场和电场一样，是客观存在的特殊物质B、磁场是为了解释磁极间相互作用而人为规定的C、磁极与磁极间是直接发生作用的D、磁场只有在磁极与磁极、磁极与电流发生作用时才产生7、关于磁感线和电场线，下列说法中正确的是（）A、磁感线是闭合曲线，而静电场线不是闭合曲线1B、磁感线和电场线都是一些互相平行的曲线C、磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷D、磁感线和电场线都只能分别表示磁场和电场的方向8.关于磁现象的电本质，下列说法中正确的是（）A、磁体随温度升高磁性增强B、安培分子电流假说揭示了磁现象的电本质C、所有磁现象的本质都可归结为电荷的运动D、一根软铁不显磁性，是因为分子电流取向杂乱无章9.如图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是（）A、a点B、b点C、c点D、d点10、关于磁通量，下列叙述正确的是（）A、在匀强磁场中，穿过一个面的磁通量等于磁感应强度与该面面积的乘积B、在匀强磁场中，a线圈的面积比b线圈大，则穿过a线圈的磁通量一定比穿过b线圈的磁通量大C、把一个线圈放在M、N两处，若放在M处时穿过线圈的磁通量比放在N处时大，则M处的磁感应强度一定比N处大D、同一线圈放在磁感应强度大处，穿过线圈的磁通量不一定大11、如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是（）A、水平向左B、水平向右C、竖直向下D、竖直向上12．如图3-5-4所示是磁场B、负电荷速度v和磁场对运动电荷作用力f三者方向的相互关系图，其中正确的是（B、f2和v两两垂直）()二、填空题（共4道题，13题6分，14题8分，15题4分，16题6分）13、一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到____________档。如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是_________，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是_________Ω。14.在用电流表和电压表测电池的电动势和内电阻的实验中,所用电流表和电压表的内阻分别为0.1欧姆和1千欧姆.下面分别为实验原理图及所需的器件图.试在下图中画出连线,将器件按原理图连接成实物电路.(电池左侧为正极)一位同学记录的6组数据见表.试根据这些数据在下图中画出U-I图线.根据图线读出电池的电动势E=_________...
