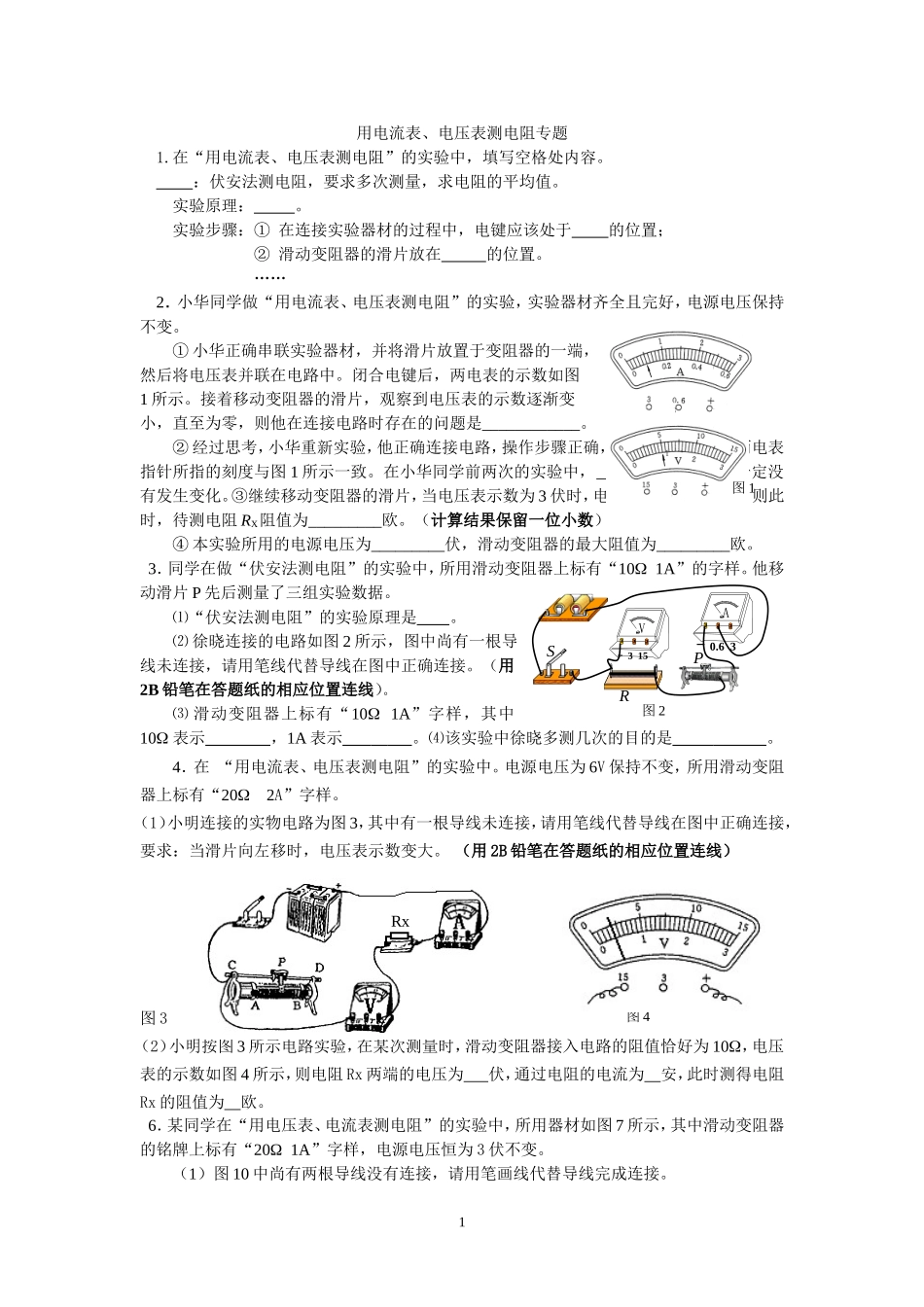

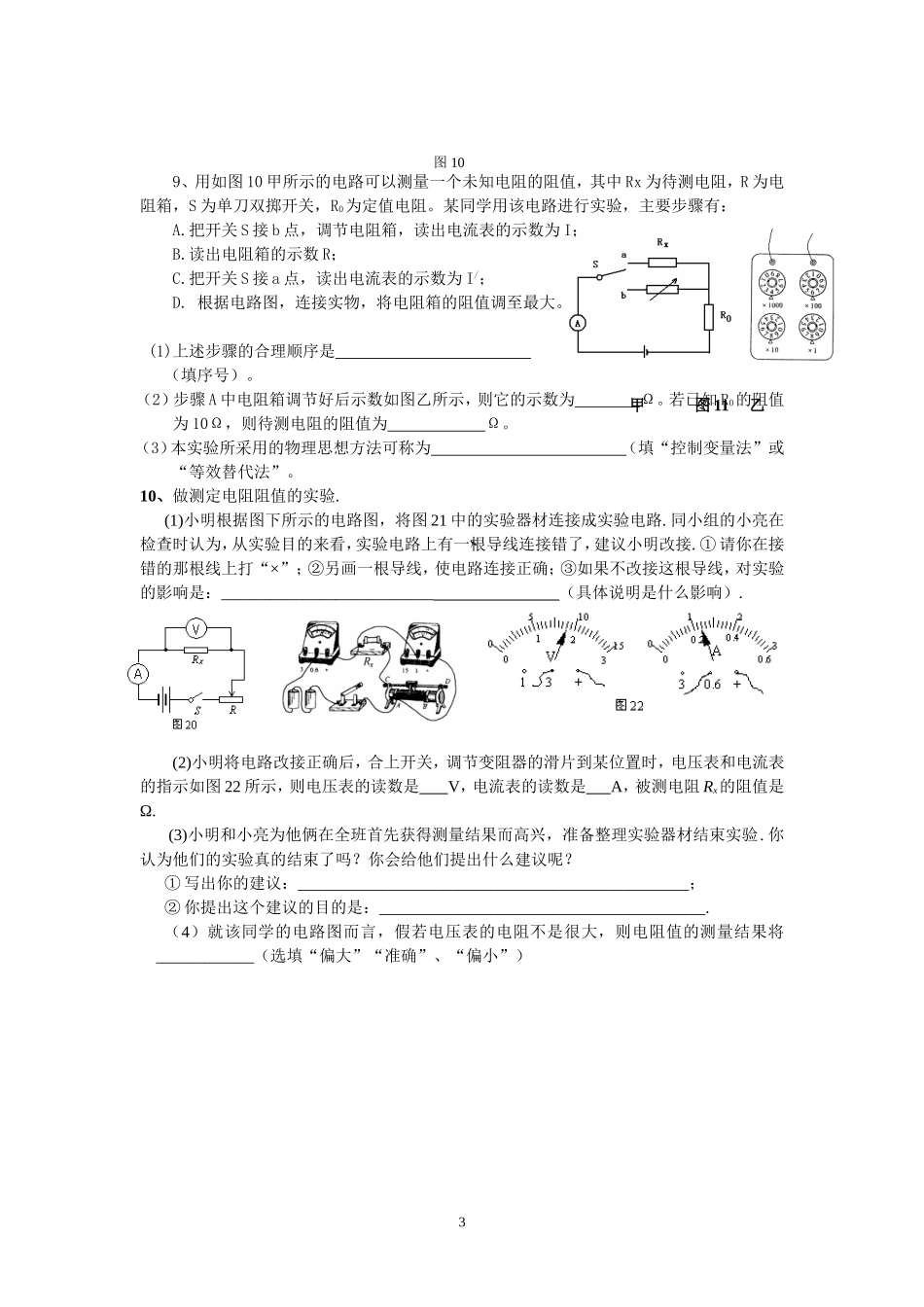

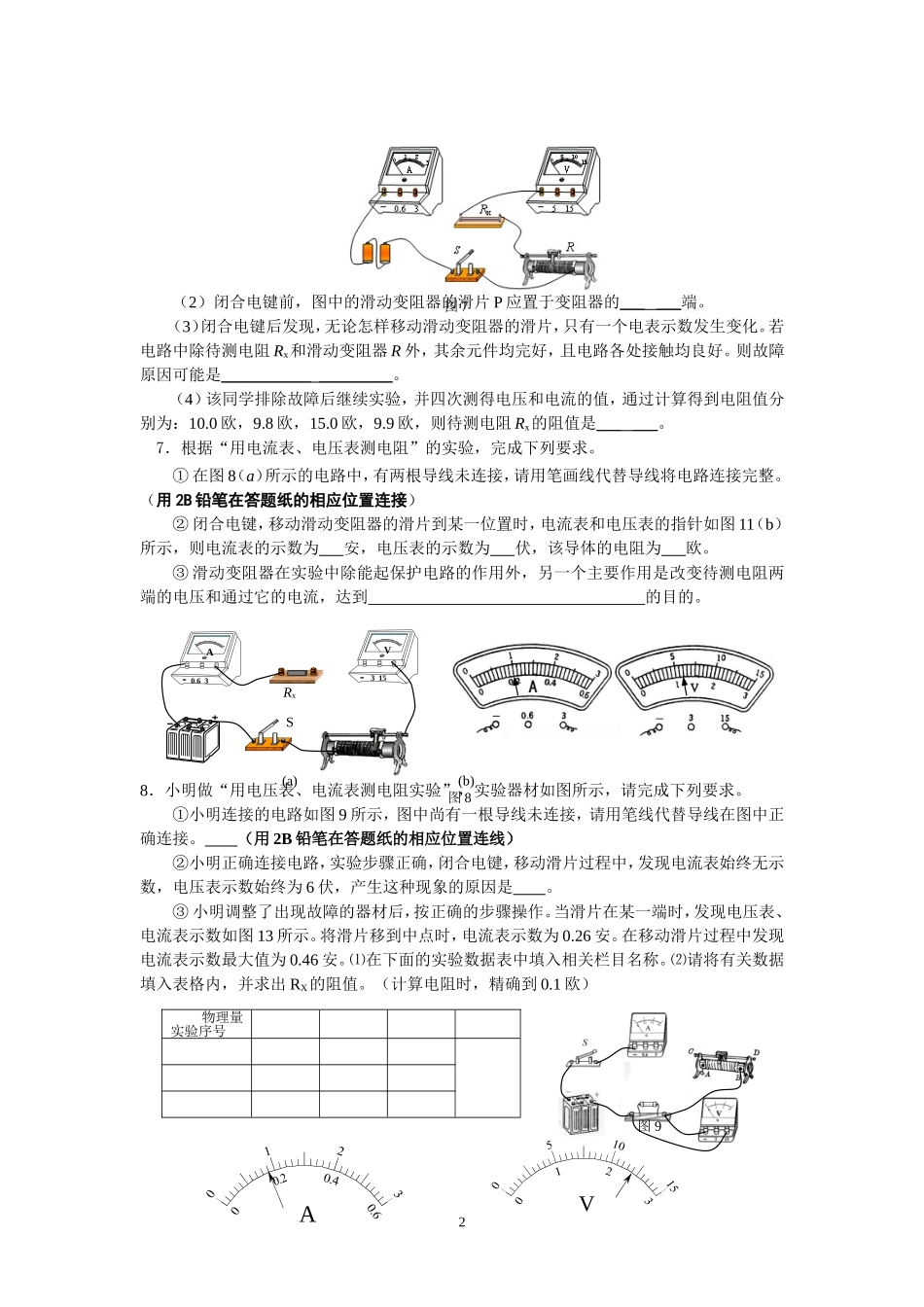

用电流表、电压表测电阻专题1.在“用电流表、电压表测电阻”的实验中，填写空格处内容。：伏安法测电阻，要求多次测量，求电阻的平均值。实验原理：。实验步骤：①在连接实验器材的过程中，电键应该处于的位置；②滑动变阻器的滑片放在的位置。……2．小华同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变。①小华正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。闭合电键后，两电表的示数如图1所示。接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则他在连接电路时存在的问题是____________。②经过思考，小华重新实验，他正确连接电路，操作步骤正确，闭合电键后，发现两电表指针所指的刻度与图1所示一致。在小华同学前两次的实验中，_________表的示数一定没有发生变化。③继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安，则此时，待测电阻RX阻值为_________欧。（计算结果保留一位小数）④本实验所用的电源电压为_________伏，滑动变阻器的最大阻值为_________欧。3．同学在做“伏安法测电阻”的实验中，所用滑动变阻器上标有“101A”的字样。他移动滑片P先后测量了三组实验数据。⑴“伏安法测电阻”的实验原理是。⑵徐晓连接的电路如图2所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接。（用2B铅笔在答题纸的相应位置连线）。⑶滑动变阻器上标有“101A”字样，其中10表示，1A表示。⑷该实验中徐晓多测几次的目的是。4．在“用电流表、电压表测电阻”的实验中。电源电压为6V保持不变，所用滑动变阻器上标有“202A”字样。（1）小明连接的实物电路为图3，其中有一根导线未连接，请用笔线代替导线在图中正确连接，要求：当滑片向左移时，电压表示数变大。（用2B铅笔在答题纸的相应位置连线）图3（2）小明按图3所示电路实验，在某次测量时，滑动变阻器接入电路的阻值恰好为10，电压表的示数如图4所示，则电阻Rx两端的电压为伏，通过电阻的电流为安，此时测得电阻Rx的阻值为欧。6．某同学在“用电压表、电流表测电阻”的实验中，所用器材如图7所示，其中滑动变阻器的铭牌上标有“20Ω1A”字样，电源电压恒为3伏不变。（1）图10中尚有两根导线没有连接，请用笔画线代替导线完成连接。11图1图2PSR-0.63A-315V图4Rx（2）闭合电键前，图中的滑动变阻器的滑片P应置于变阻器的______端。（3）闭合电键后发现，无论怎样移动滑动变阻器的滑片，只有一个电表示数发生变化。若电路中除待测电阻Rx和滑动变阻器R外，其余元件均完好，且电路各处接触均良好。则故障原因可能是____________________。（4）该同学排除故障后继续实验，并四次测得电压和电流的值，通过计算得到电阻值分别为：10.0欧，9.8欧，15.0欧，9.9欧，则待测电阻Rx的阻值是______。7．根据“用电流表、电压表测电阻”的实验，完成下列要求。①在图8（a）所示的电路中，有两根导线未连接，请用笔画线代替导线将电路连接完整。（用2B铅笔在答题纸的相应位置连接）②闭合电键，移动滑动变阻器的滑片到某一位置时，电流表和电压表的指针如图11（b）所示，则电流表的示数为安，电压表的示数为伏，该导体的电阻为欧。③滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是改变待测电阻两端的电压和通过它的电流，达到的目的。8．小明做“用电压表、电流表测电阻实验”，实验器材如图所示，请完成下列要求。①小明连接的电路如图9所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接。（用2B铅笔在答题纸的相应位置连线）②小明正确连接电路，实验步骤正确，闭合电键，移动滑片过程中，发现电流表始终无示数，电压表示数始终为6伏，产生这种现象的原因是。③小明调整了出现故障的器材后，按正确的步骤操作。当滑片在某一端时，发现电压表、电流表示数如图13所示。将滑片移到中点时，电流表示数为0.26安。在移动滑片过程中发现电流表示数最大值为0.46安。⑴在下面的实验数据表中填入相关栏目名称。⑵请将有关数据填入表格内，并求出RX的阻值。（计算电阻时，精确到0.1欧）2图7(a)(b)图8SRx0....
