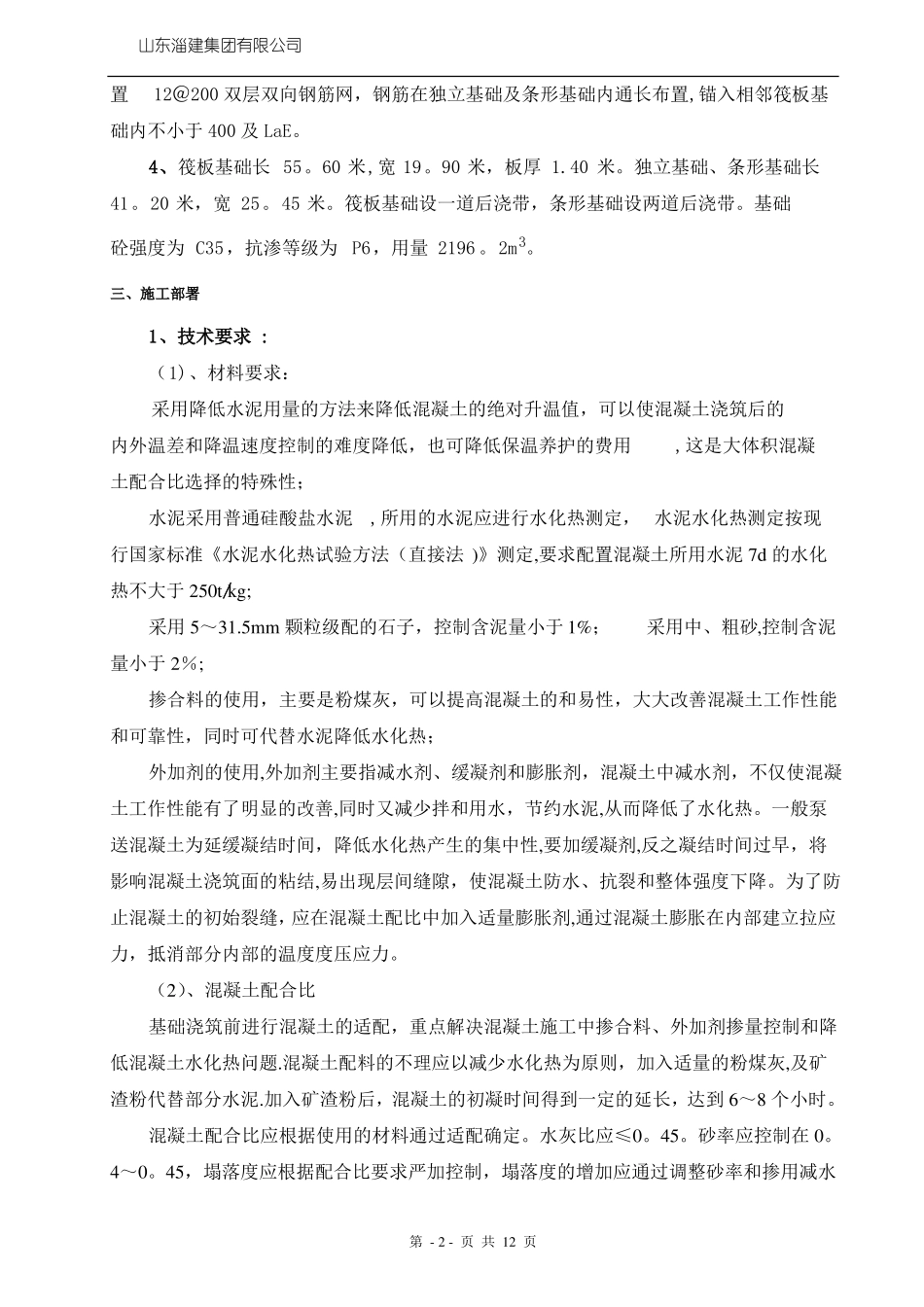

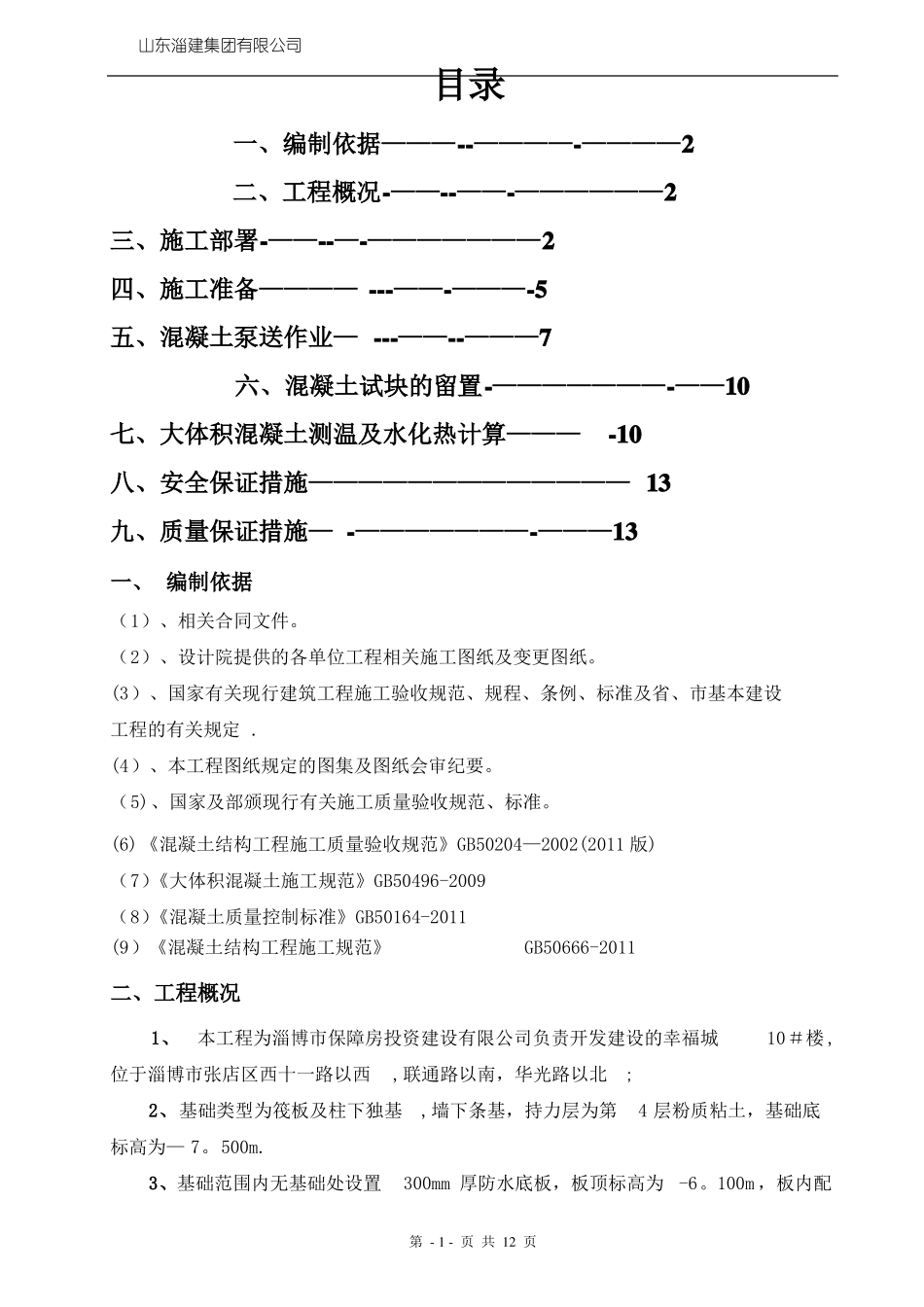

山东淄建集团有限公司目录一、编制依据———--————-————2二、工程概况-——--——-——————2三、施工部署-——--—-———————2四、施工准备————---——-———-5五、混凝土泵送作业—---——--———7六、混凝土试块的留置-———————-——10七、大体积混凝土测温及水化热计算———-10八、安全保证措施—————————————13九、质量保证措施—-———————-———13一、编制依据（1）、相关合同文件。（2）、设计院提供的各单位工程相关施工图纸及变更图纸。(3）、国家有关现行建筑工程施工验收规范、规程、条例、标准及省、市基本建设工程的有关规定.(4）、本工程图纸规定的图集及图纸会审纪要。（5)、国家及部颁现行有关施工质量验收规范、标准。(6)《混凝土结构工程施工质量验收规范》GB50204—2002(2011版)（7）《大体积混凝土施工规范》GB50496-2009（8）《混凝土质量控制标准》GB50164-2011(9）《混凝土结构工程施工规范》GB50666-2011二、工程概况1、本工程为淄博市保障房投资建设有限公司负责开发建设的幸福城10＃楼,位于淄博市张店区西十一路以西,联通路以南，华光路以北;2、基础类型为筏板及柱下独基,墙下条基，持力层为第4层粉质粘土，基础底标高为—7。500m.3、基础范围内无基础处设置300mm厚防水底板，板顶标高为-6。100m，板内配第-1-页共12页山东淄建集团有限公司置12＠200双层双向钢筋网，钢筋在独立基础及条形基础内通长布置,锚入相邻筏板基础内不小于400及LaE。4、筏板基础长55。60米,宽19。90米，板厚1.40米。独立基础、条形基础长41。20米，宽25。45米。筏板基础设一道后浇带，条形基础设两道后浇带。基础砼强度为C35，抗渗等级为P6，用量2196。2m。3三、施工部署1、技术要求:（1)、材料要求：采用降低水泥用量的方法来降低混凝土的绝对升温值，可以使混凝土浇筑后的内外温差和降温速度控制的难度降低，也可降低保温养护的费用,这是大体积混凝土配合比选择的特殊性；水泥采用普通硅酸盐水泥,所用的水泥应进行水化热测定，水泥水化热测定按现行国家标准《水泥水化热试验方法（直接法)》测定,要求配置混凝土所用水泥7d的水化热不大于250t/kg;采用5～31.5mm颗粒级配的石子，控制含泥量小于1%；采用中、粗砂,控制含泥量小于2％;掺合料的使用，主要是粉煤灰，可以提高混凝土的和易性，大大改善混凝土工作性能和可靠性，同时可代替水泥降低水化热；外加剂的使用,外加剂主要指减水剂、缓凝剂和膨胀剂，混凝土中减水剂，不仅使混凝土工作性能有了明显的改善,同时又减少拌和用水，节约水泥,从而降低了水化热。一般泵送混凝土为延缓凝结时间，降低水化热产生的集中性,要加缓凝剂,反之凝结时间过早，将影响混凝土浇筑面的粘结,易出现层间缝隙，使混凝土防水、抗裂和整体强度下降。为了防止混凝土的初始裂缝，应在混凝土配比中加入适量膨胀剂,通过混凝土膨胀在内部建立拉应力，抵消部分内部的温度度压应力。（2）、混凝土配合比基础浇筑前进行混凝土的适配，重点解决混凝土施工中掺合料、外加剂掺量控制和降低混凝土水化热问题.混凝土配料的不理应以减少水化热为原则，加入适量的粉煤灰,及矿渣粉代替部分水泥.加入矿渣粉后，混凝土的初凝时间得到一定的延长，达到6～8个小时。混凝土配合比应根据使用的材料通过适配确定。水灰比应≤0。45。砂率应控制在0。4～0。45，塌落度应根据配合比要求严加控制，塌落度的增加应通过调整砂率和掺用减水第-2-页共12页山东淄建集团有限公司剂或高效减水剂解决,严禁在现场随意加水以增大塌落度。提前要求商品混凝土搅拌站把适配结果报送到项目经理部，由项目工程师审核,报监理、建设单位审查认可。混凝土掺合料和外加剂等的性能或种类，必须经权威检测机构检测合格的厂品，并报监理、建设单位认可后方准使用。大体积混凝土工程施工前，应对施工阶段大体积混凝土浇筑快体的温度、温度应力及收缩力进行验算,确定施工阶段大体积混凝土浇筑块体的升温峰值、内外温差不超过250C及降温速度不超过30C/d的控制指标，制定温控施工的技术措施.2、技术管理部署(1)、建立健全大体积混凝土浇筑施工的管理组织机...
