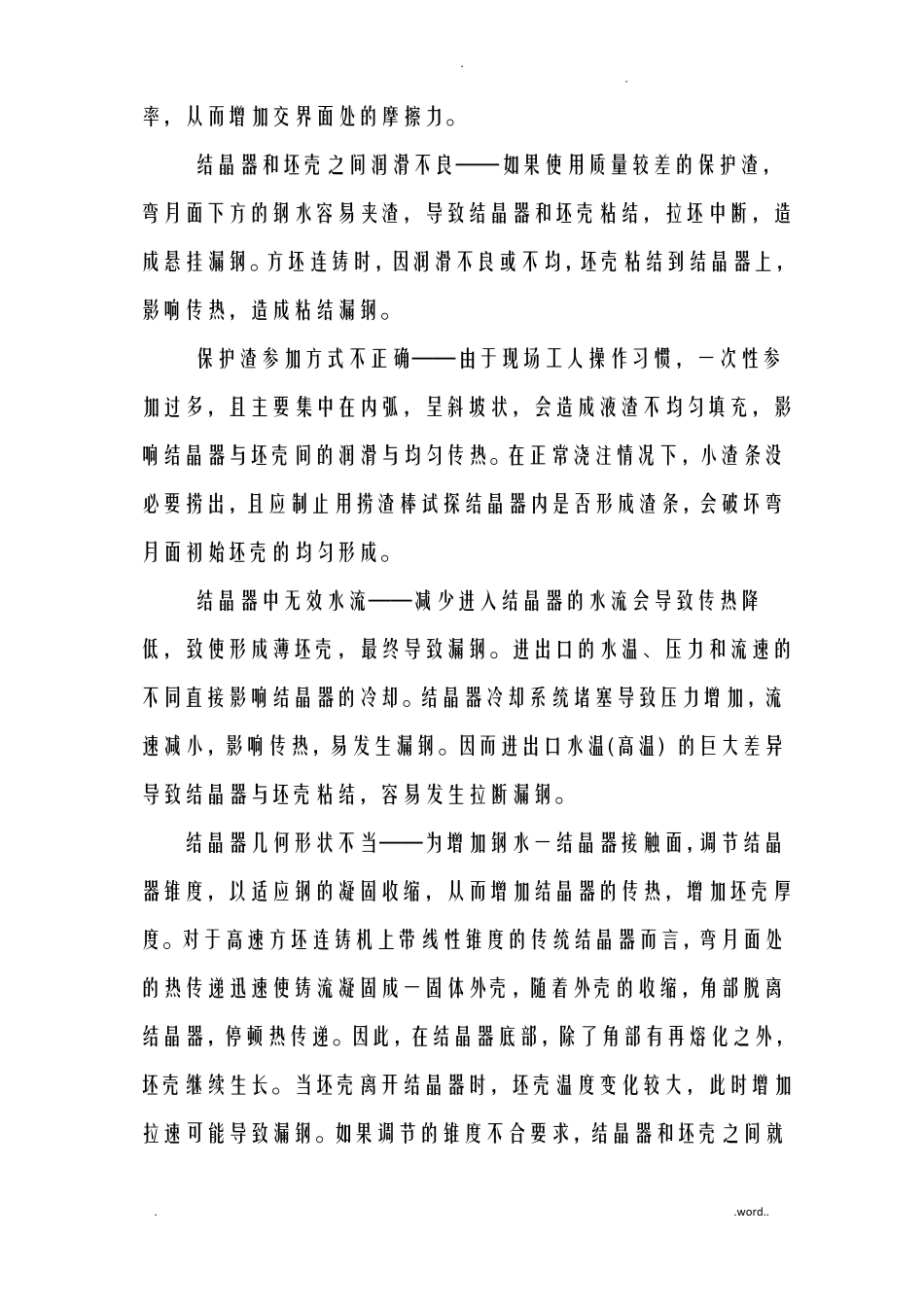

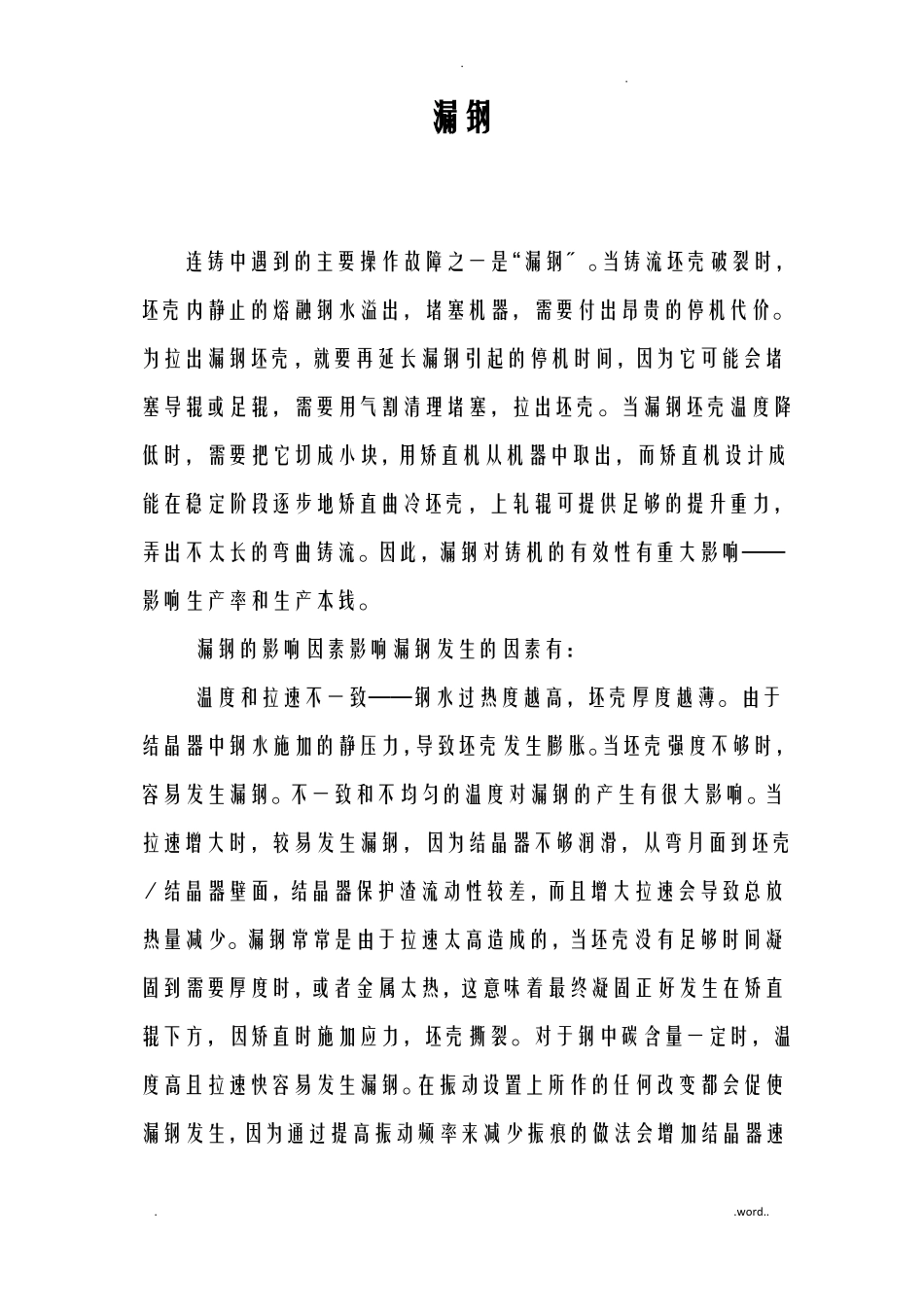

..漏钢连铸中遇到的主要操作故障之一是“漏钢〞。当铸流坯壳破裂时，坯壳内静止的熔融钢水溢出，堵塞机器，需要付出昂贵的停机代价。为拉出漏钢坯壳，就要再延长漏钢引起的停机时间，因为它可能会堵塞导辊或足辊，需要用气割清理堵塞，拉出坯壳。当漏钢坯壳温度降低时，需要把它切成小块，用矫直机从机器中取出，而矫直机设计成能在稳定阶段逐步地矫直曲冷坯壳，上轧辊可提供足够的提升重力，弄出不太长的弯曲铸流。因此，漏钢对铸机的有效性有重大影响——影响生产率和生产本钱。漏钢的影响因素影响漏钢发生的因素有：温度和拉速不一致——钢水过热度越高，坯壳厚度越薄。由于结晶器中钢水施加的静压力，导致坯壳发生膨胀。当坯壳强度不够时，容易发生漏钢。不一致和不均匀的温度对漏钢的产生有很大影响。当拉速增大时，较易发生漏钢，因为结晶器不够润滑，从弯月面到坯壳／结晶器壁面，结晶器保护渣流动性较差，而且增大拉速会导致总放热量减少。漏钢常常是由于拉速太高造成的，当坯壳没有足够时间凝固到需要厚度时，或者金属太热，这意味着最终凝固正好发生在矫直辊下方，因矫直时施加应力，坯壳撕裂。对于钢中碳含量一定时，温度高且拉速快容易发生漏钢。在振动设置上所作的任何改变都会促使漏钢发生，因为通过提高振动频率来减少振痕的做法会增加结晶器速..word....率，从而增加交界面处的摩擦力。结晶器和坯壳之间润滑不良——如果使用质量较差的保护渣，弯月面下方的钢水容易夹渣，导致结晶器和坯壳粘结，拉坯中断，造成悬挂漏钢。方坯连铸时，因润滑不良或不均，坯壳粘结到结晶器上，影响传热，造成粘结漏钢。保护渣参加方式不正确——由于现场工人操作习惯，一次性参加过多，且主要集中在内弧，呈斜坡状，会造成液渣不均匀填充，影响结晶器与坯壳间的润滑与均匀传热。在正常浇注情况下，小渣条没必要捞出，且应制止用捞渣棒试探结晶器内是否形成渣条，会破坏弯月面初始坯壳的均匀形成。结晶器中无效水流——减少进入结晶器的水流会导致传热降低，致使形成薄坯壳，最终导致漏钢。进出口的水温、压力和流速的不同直接影响结晶器的冷却。结晶器冷却系统堵塞导致压力增加，流速减小，影响传热，易发生漏钢。因而进出口水温(高温)的巨大差异导致结晶器与坯壳粘结，容易发生拉断漏钢。结晶器几何形状不当——为增加钢水一结晶器接触面，调节结晶器锥度，以适应钢的凝固收缩，从而增加结晶器的传热，增加坯壳厚度。对于高速方坯连铸机上带线性锥度的传统结晶器而言，弯月面处的热传递迅速使铸流凝固成一固体外壳，随着外壳的收缩，角部脱离结晶器，停顿热传递。因此，在结晶器底部，除了角部有再熔化之外，坯壳继续生长。当坯壳离开结晶器时，坯壳温度变化较大，此时增加拉速可能导致漏钢。如果调节的锥度不合要求，结晶器和坯壳之间就..word....会产生气隙，当空气对结晶器中热量传递的阻力到达最大时，它将严重阻碍所需厚度的坯壳形成，最终导致漏钢。磨损和变形造成的结晶器锥度损耗会导致角部纵裂显著增加，这是由于角部再加热的结果。就结晶器变形而言，产生原因是结晶器铜板厚度较薄，缺乏以支持铜板的热膨胀。还可能是在引锭杆插入结晶器时，导致结晶器下部损坏而造成结晶器变形。结晶器锥度过大会增加拉坯阻力，导致结晶器磨损加大。倒锥度加上热缩造成气隙厚度增加，进而加大角部磨损，因此，要降低使外表温度升高的传热。此现象始终伴随着钢水静压力，这会诱发角部外表产生拉伸应变，从而引发裂纹。这种裂纹会以固定方式大大降低坯壳厚度，可能最终导致漏钢。结晶器圆角半径越大，气隙就越大。该气隙阻碍了热传递，致使形成薄坯壳，容易漏钢。在板坯／大方坯连铸机中，4个别离的铜板被固定，形成空穴环绕在其之间。如果2个铜板之间的接合处有气隙，初始金属就会渗入气隙并开场凝固，在后期造成悬挂，导致漏钢。因而，结晶器调整的不适宜就会影响热传递机理，造成漏钢。结晶器中钢液面高度不适——连铸期间，结晶器中的钢液面需要维持在结晶器高度的70％～80％。如果钢液面降到浸入式水口以下，那么随后参加的钢水形成的凝固坯壳较薄，容易漏钢。在换水口、换中间包或中...
