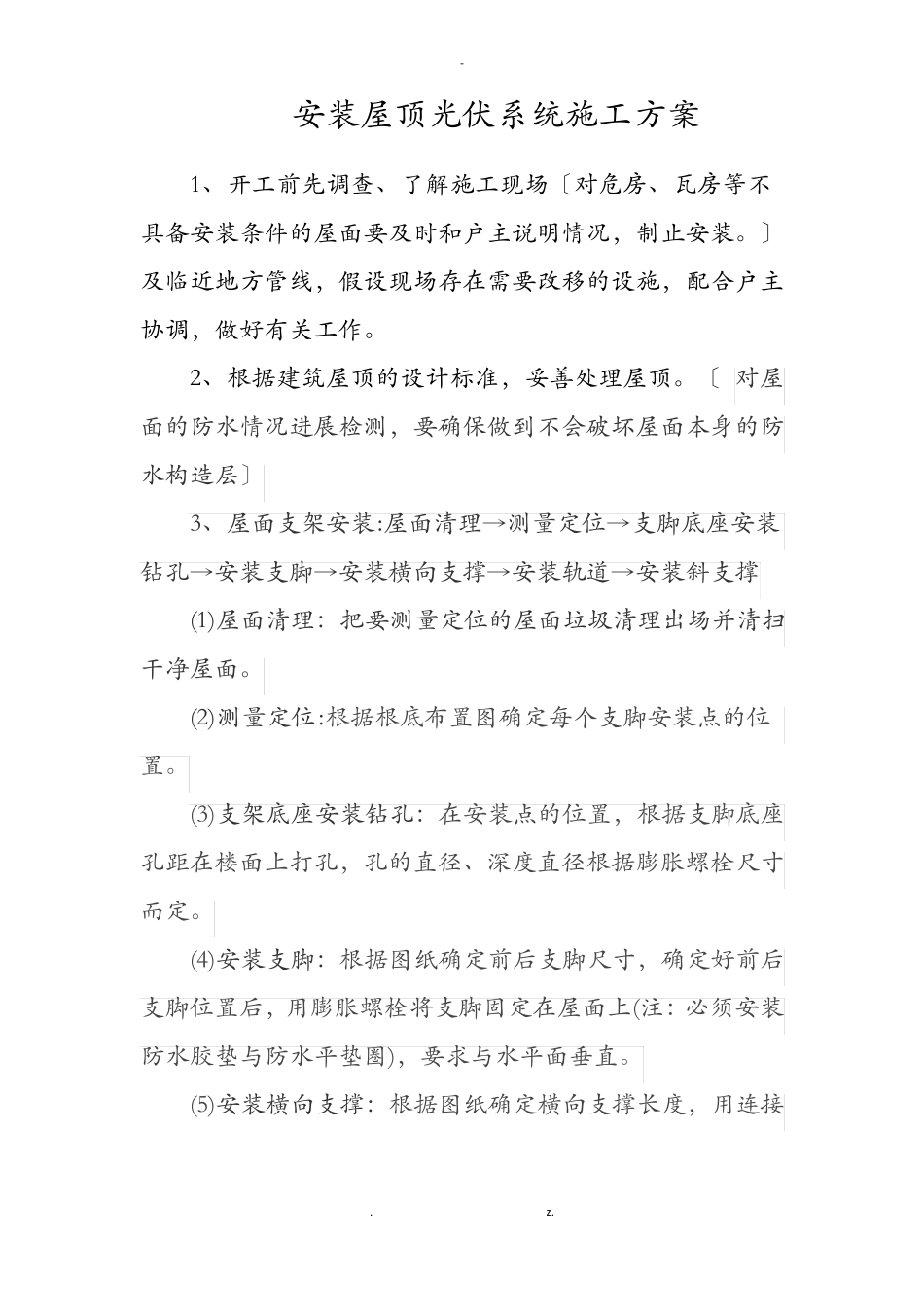

-安装屋顶光伏系统施工方案1、开工前先调查、了解施工现场〔对危房、瓦房等不具备安装条件的屋面要及时和户主说明情况，制止安装。〕及临近地方管线，假设现场存在需要改移的设施，配合户主协调，做好有关工作。2、根据建筑屋顶的设计标准，妥善处理屋顶。〔对屋面的防水情况进展检测，要确保做到不会破坏屋面本身的防水构造层〕3、屋面支架安装:屋面清理→测量定位→支脚底座安装钻孔→安装支脚→安装横向支撑→安装轨道→安装斜支撑(1)屋面清理：把要测量定位的屋面垃圾清理出场并清扫干净屋面。(2)测量定位:根据根底布置图确定每个支脚安装点的位置。(3)支架底座安装钻孔：在安装点的位置，根据支脚底座孔距在楼面上打孔，孔的直径、深度直径根据膨胀螺栓尺寸而定。(4)安装支脚：根据图纸确定前后支脚尺寸，确定好前后支脚位置后，用膨胀螺栓将支脚固定在屋面上(注：必须安装防水胶垫与防水平垫圈)，要求与水平面垂直。(5)安装横向支撑：根据图纸确定横向支撑长度，用连接.z.-件将横向支撑与支脚连接(注：两管连接部必须在连接件的中间位置)。(6)安装轨道：根据图纸要求选择轨道长度，确定轨道方向，用连接件将轨道固定在横向支撑顶部，根据图纸尺寸用螺栓将轨道固定在轨道固定件一侧。(7)安装斜支撑：根据图纸，选择斜支撑、斜支撑连接件及斜支撑固定螺栓，将斜支撑固定在图纸指定的位置。4、光伏组件安装4.1光伏组件安装前准备〔1〕组件的运输与保管应符合制造厂的专门规定。电池组件开箱前必须检查，对照合同、设计、供货单检查组件的尺寸、品牌、合格证、技术参数、外观等，并组织做好开箱检查见证记录，检查合格后使用。〔2〕组件安装前支架的安装工作应通过质量验收。组件的型号、规格应符合设计要求。组件的外观及各部件应完好无损，安装人员应经过相关安装知识培训和技术交底。〔3〕组件的安装应符合以下规定：光伏组件安装应按照设计图纸进展。组件固定螺栓的力矩值应符合制造厂或设计文件的规定。组件安装允许偏差应符合规定：组件安装标准及检验方法序单检验方法及检查项目质量标准号位器具倾斜角度偏角度测量尺按设计图纸要求或≤1°度〔仪〕组差相邻组件间≤1mm钢尺检查1件组件边缘高安东西向全长〔同方差≤10mm钢尺检查装阵〕组件平整度相邻组件间≤1mm钢尺检查.z.-组件固定串联数量组接插件要连件插接结实可靠观察检查2接连组串电压、线组串极性正确，电压正常万用表测量极性光伏组件的安装应符合以下要求：1〕光伏组件应按照设计图纸的型号、规格进展安装。2〕光伏组件固定螺栓的力矩值应符合产品或设计文件的规定。3〕光伏组件安装允许偏差应符合下表规定。表：光伏组件安装允许偏差项目允许偏差角度偏差±1°相邻光伏组件间≤2mm光伏组件边缘高度同组光伏组件间≤5mm（4）组件之间的接线应符合以下要求：1〕光伏组件连接数量和路径应符合设计要求。2〕光伏组件间接插件应连接结实。3〕外接电缆同插件连接处应搪锡。4〕光伏组件进展组串连接后应对光伏组件串的开路电压和短路电流进展测试。5〕光伏组件间连接线可利用支架进展固定，并固定，并应整齐、美观。6〕同一组光伏组件或光伏组件串的正负极不应短接。7〕严禁触摸光伏组件串的金属带电部位。8〕严禁在雨中进展光伏组件的连线工作。〔5〕光伏支架电池板安装检验标准。.z.东西向全长〔同方≤5mm钢尺检查阵〕扭矩扳手检紧固件紧固牢靠查按设计要求进展串联观察检查-要求检查方法无变形、无损伤、不受污染无外观检测目测检查侵蚀支架稳固可靠，外表处理均匀，支架安装实测检查无锈蚀螺栓力矩M10为45N.m;M12为80N.m实测检查光伏电池无变形、无损伤、不受污染无目测检查板侵蚀,安装可靠〔6〕组件的安装和接线还应注意如下事项：组件在安装前或安装完成后应进展抽检测试，测试结果应按照规的格式进展填写。组件安装和移动的过程中，不应拉扯导线。组件安装时，不应造成玻璃和背板的划伤或破损。组件之间连接线不应承受外力。同一组串的正负极不宜短接。单元间组串的跨接线缆如采用架空方式敷设，宜采用PVC管进展保护。施工人员安装组件过程中不应在组件上踩踏。进展组件连线施工时，施工人员应配备平安防护用品...
