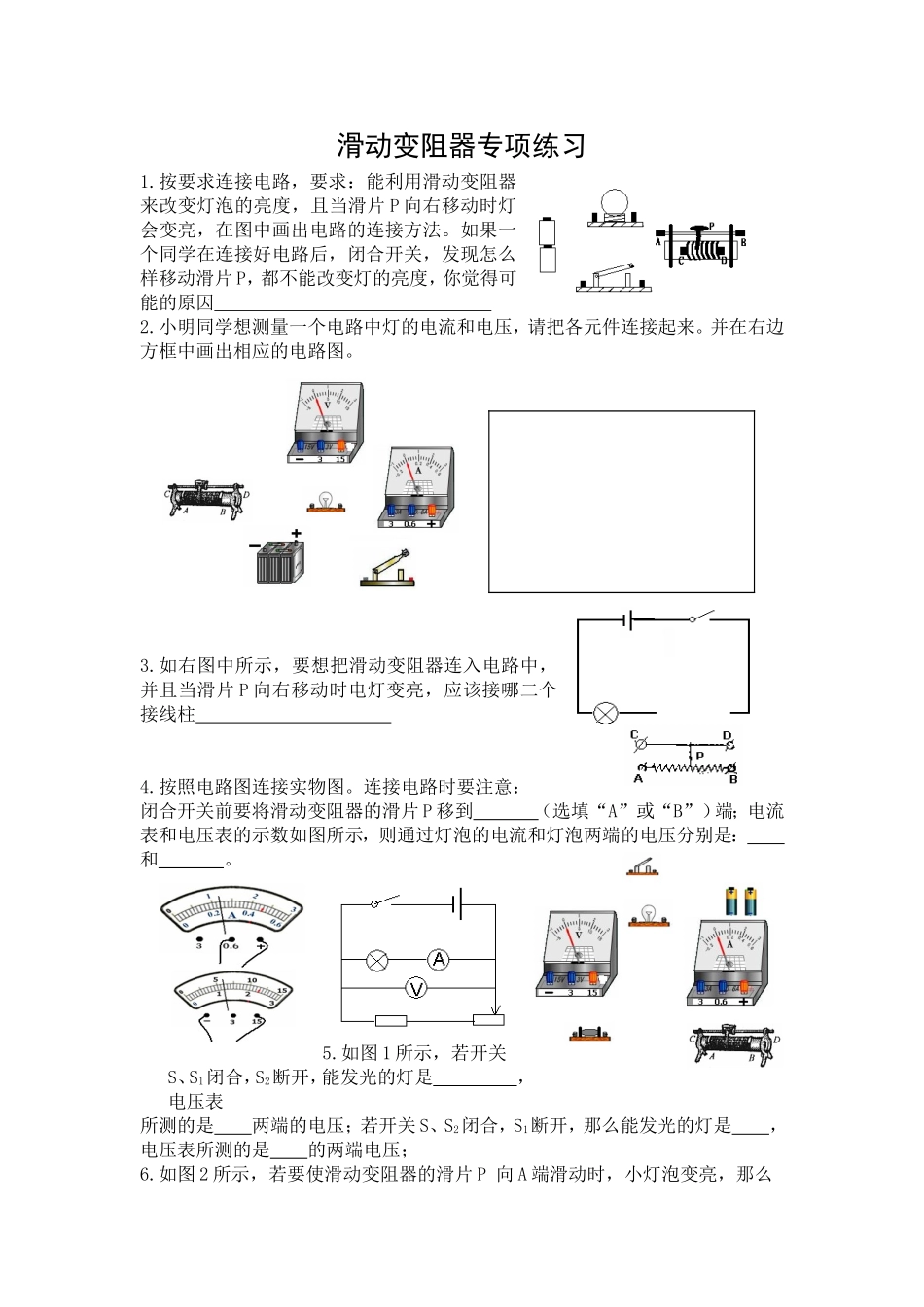

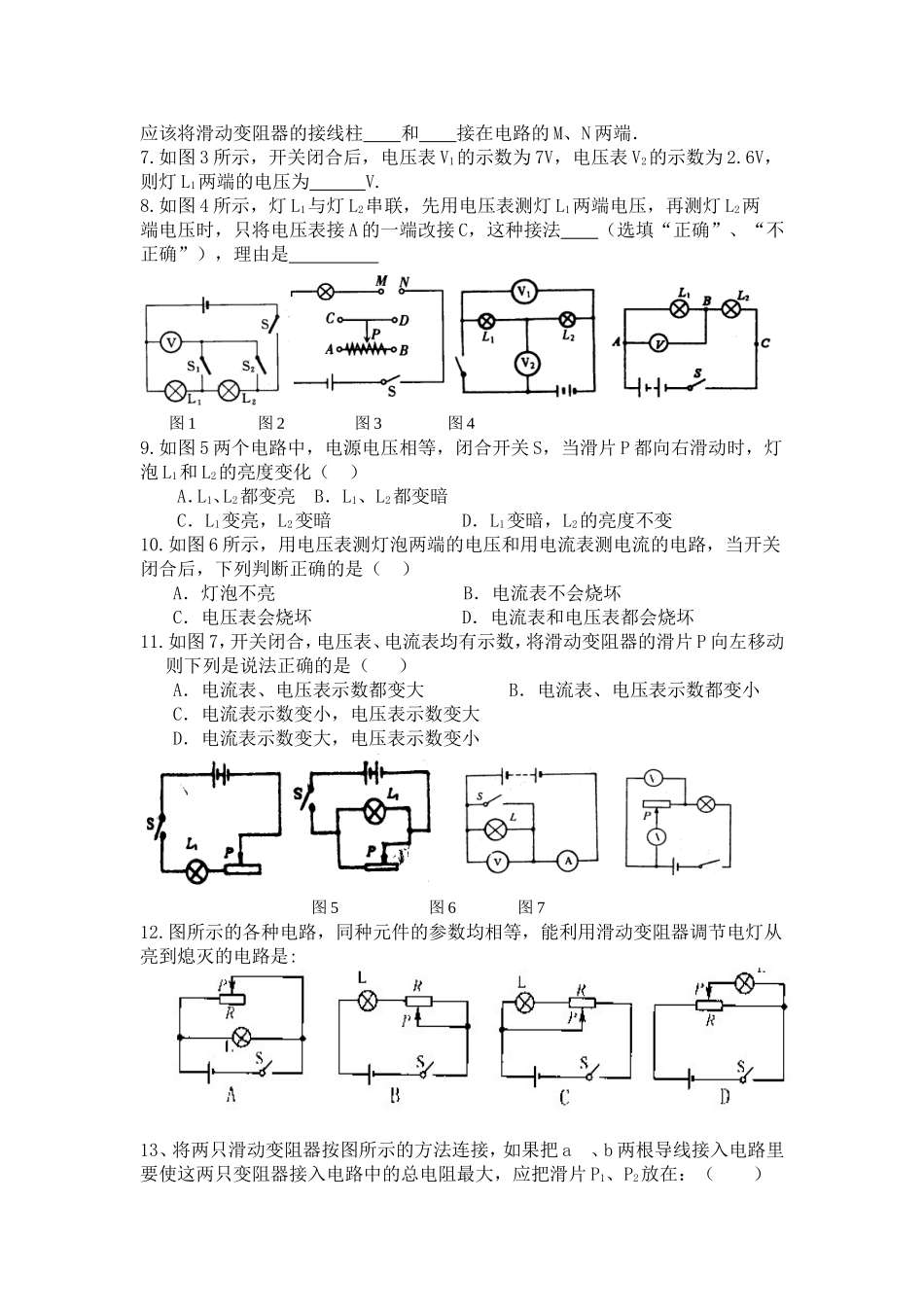

滑动变阻器专项练习1.按要求连接电路，要求：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因2.小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。并在右边方框中画出相应的电路图。3.如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱4.按照电路图连接实物图。连接电路时要注意：闭合开关前要将滑动变阻器的滑片P移到（选填“A”或“B”）端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是：和。5.如图1所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；6.如图2所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和接在电路的M、N两端．7.如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为V.8.如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法（选填“正确”、“不正确”），理由是图1图2图3图49.如图5两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变10.如图6所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（）A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏11.如图7，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动则下列是说法正确的是（）A．电流表、电压表示数都变大B．电流表、电压表示数都变小C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小图5图6图712.图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:13、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端;B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端;D．P1放在最左端，P2放在最右端.14.如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。请画出电路图并连接实物图。15.在一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了如下图所示的电路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.（1）如果闭合图中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线.(用虚线表示)
