沥青稳定碎石施工方案VIP专享VIP免费

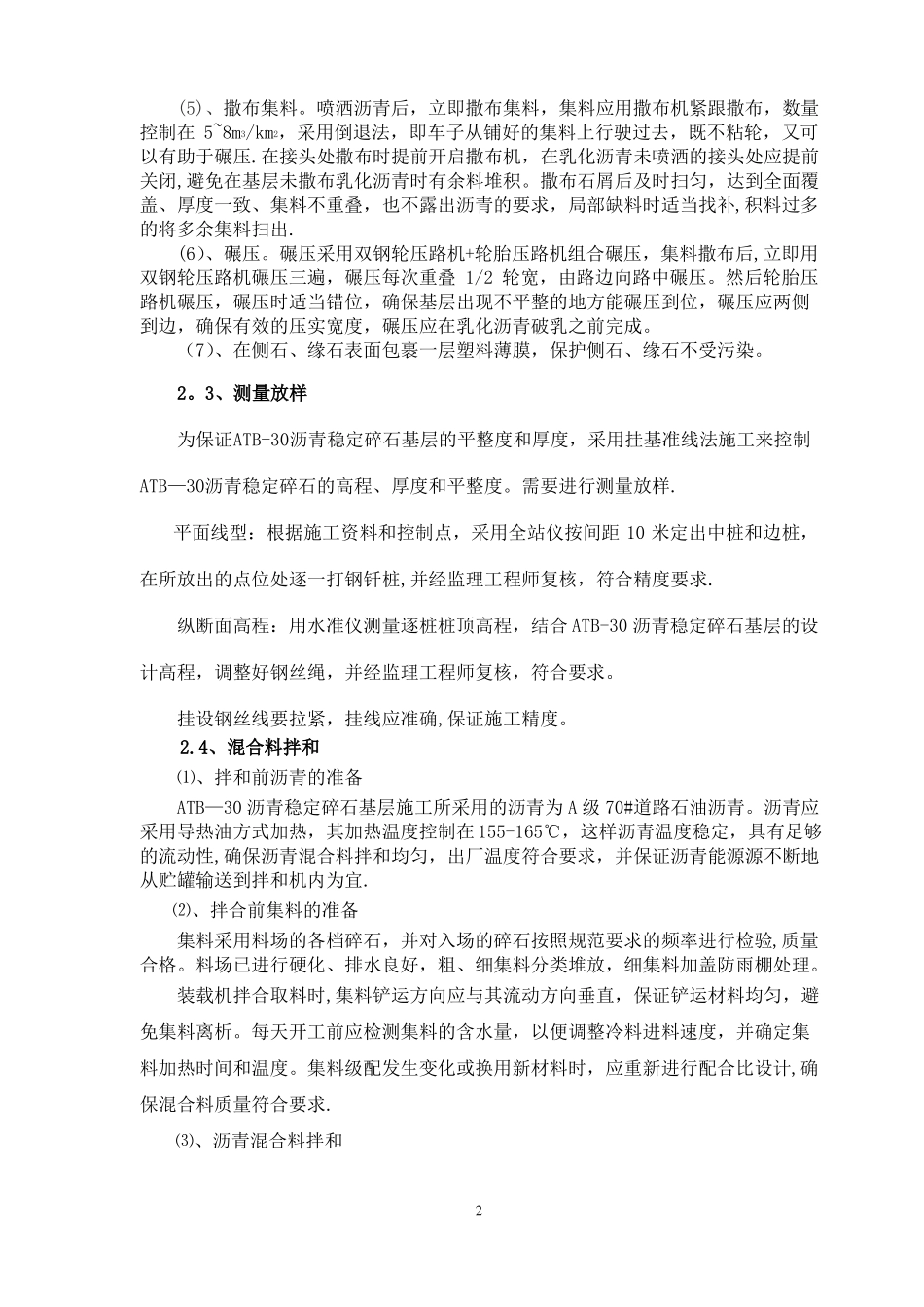

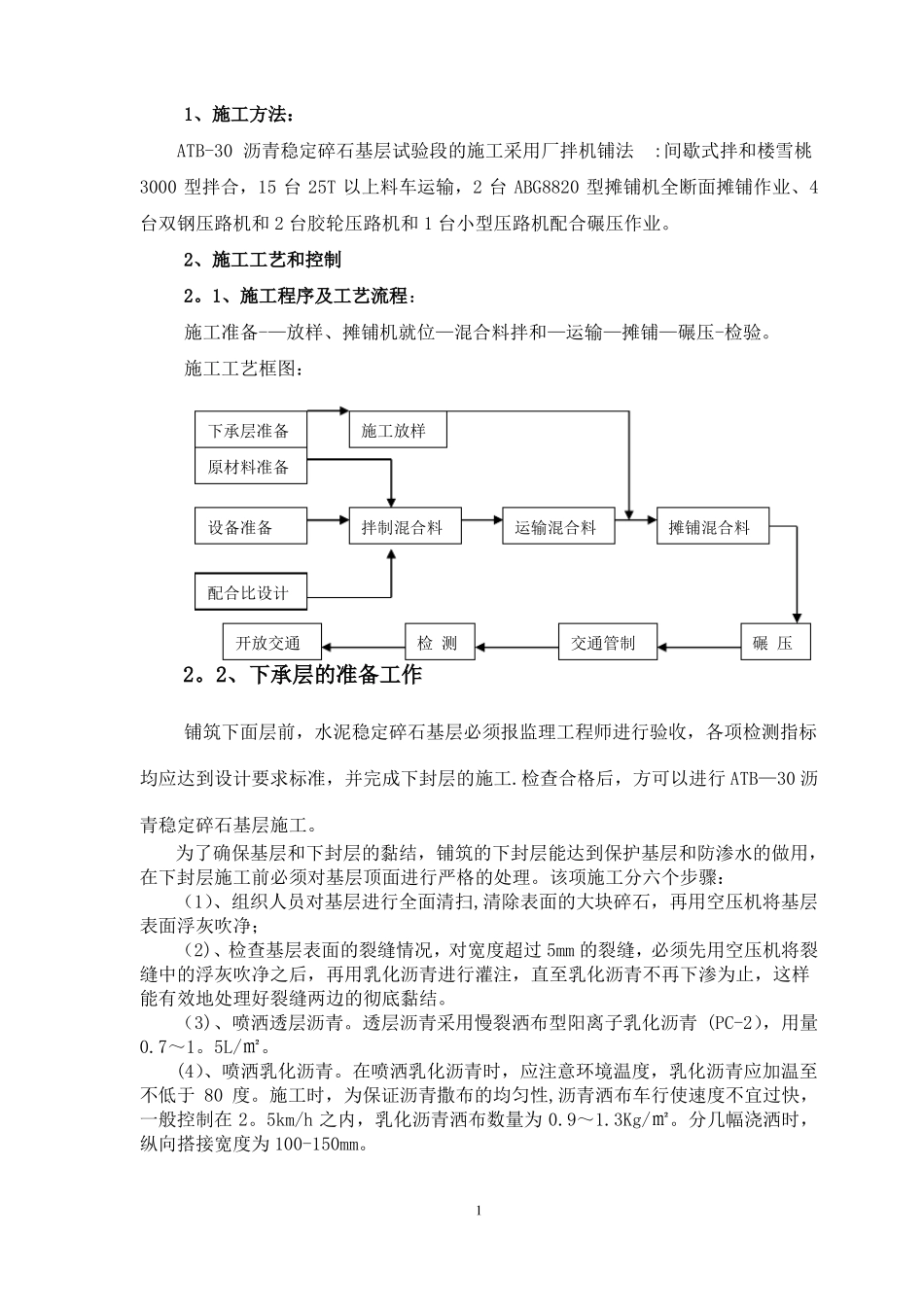

1、施工方法：ATB-30沥青稳定碎石基层试验段的施工采用厂拌机铺法:间歇式拌和楼雪桃3000型拌合，15台25T以上料车运输，2台ABG8820型摊铺机全断面摊铺作业、4台双钢压路机和2台胶轮压路机和1台小型压路机配合碾压作业。2、施工工艺和控制2。1、施工程序及工艺流程：施工准备-—放样、摊铺机就位—混合料拌和—运输—摊铺—碾压-检验。施工工艺框图：下承层准备原材料准备施工放样设备准备拌制混合料运输混合料摊铺混合料配合比设计开放交通检测交通管制碾压2。2、下承层的准备工作铺筑下面层前，水泥稳定碎石基层必须报监理工程师进行验收，各项检测指标均应达到设计要求标准，并完成下封层的施工.检查合格后，方可以进行ATB—30沥青稳定碎石基层施工。为了确保基层和下封层的黏结，铺筑的下封层能达到保护基层和防渗水的做用，在下封层施工前必须对基层顶面进行严格的处理。该项施工分六个步骤：（1）、组织人员对基层进行全面清扫,清除表面的大块碎石，再用空压机将基层表面浮灰吹净；（2)、检查基层表面的裂缝情况，对宽度超过5mm的裂缝，必须先用空压机将裂缝中的浮灰吹净之后，再用乳化沥青进行灌注，直至乳化沥青不再下渗为止，这样能有效地处理好裂缝两边的彻底黏结。（3)、喷洒透层沥青。透层沥青采用慢裂洒布型阳离子乳化沥青(PC-2），用量0.7～1。5L/㎡。(4）、喷洒乳化沥青。在喷洒乳化沥青时，应注意环境温度，乳化沥青应加温至不低于80度。施工时，为保证沥青撒布的均匀性,沥青洒布车行使速度不宜过快，一般控制在2。5km/h之内，乳化沥青洒布数量为0.9～1.3Kg/㎡。分几幅浇洒时，纵向搭接宽度为100-150mm。1(5)、撒布集料。喷洒沥青后，立即撒布集料，集料应用撒布机紧跟撒布，数量控制在5~8m3/km2，采用倒退法，即车子从铺好的集料上行驶过去，既不粘轮，又可以有助于碾压.在接头处撒布时提前开启撒布机，在乳化沥青未喷洒的接头处应提前关闭,避免在基层未撒布乳化沥青时有余料堆积。撒布石屑后及时扫匀，达到全面覆盖、厚度一致、集料不重叠，也不露出沥青的要求，局部缺料时适当找补,积料过多的将多余集料扫出.(6）、碾压。碾压采用双钢轮压路机+轮胎压路机组合碾压，集料撒布后,立即用双钢轮压路机碾压三遍，碾压每次重叠1/2轮宽，由路边向路中碾压。然后轮胎压路机碾压，碾压时适当错位，确保基层出现不平整的地方能碾压到位，碾压应两侧到边，确保有效的压实宽度，碾压应在乳化沥青破乳之前完成。（7）、在侧石、缘石表面包裹一层塑料薄膜，保护侧石、缘石不受污染。2。3、测量放样为保证ATB-30沥青稳定碎石基层的平整度和厚度，采用挂基准线法施工来控制ATB—30沥青稳定碎石的高程、厚度和平整度。需要进行测量放样.平面线型：根据施工资料和控制点，采用全站仪按间距10米定出中桩和边桩，在所放出的点位处逐一打钢钎桩,并经监理工程师复核，符合精度要求.纵断面高程：用水准仪测量逐桩桩顶高程，结合ATB-30沥青稳定碎石基层的设计高程，调整好钢丝绳，并经监理工程师复核，符合要求。挂设钢丝线要拉紧，挂线应准确,保证施工精度。2.4、混合料拌和⑴、拌和前沥青的准备ATB—30沥青稳定碎石基层施工所采用的沥青为A级70#道路石油沥青。沥青应采用导热油方式加热，其加热温度控制在155-165℃，这样沥青温度稳定，具有足够的流动性,确保沥青混合料拌和均匀，出厂温度符合要求，并保证沥青能源源不断地从贮罐输送到拌和机内为宜.⑵、拌合前集料的准备集料采用料场的各档碎石，并对入场的碎石按照规范要求的频率进行检验,质量合格。料场已进行硬化、排水良好，粗、细集料分类堆放，细集料加盖防雨棚处理。装载机拌合取料时,集料铲运方向应与其流动方向垂直，保证铲运材料均匀，避免集料离析。每天开工前应检测集料的含水量，以便调整冷料进料速度，并确定集料加热时间和温度。集料级配发生变化或换用新材料时，应重新进行配合比设计,确保混合料质量符合要求.⑶、沥青混合料拌和2①、集料和沥青应按批复的生产配合比确定的用量送进拌和机,进入拌和机的集料温度、沥青温度及混合料出厂温度符合以下规定：沥青加热温度155～165℃；集料加热温度170～180℃；沥青混合料出...
