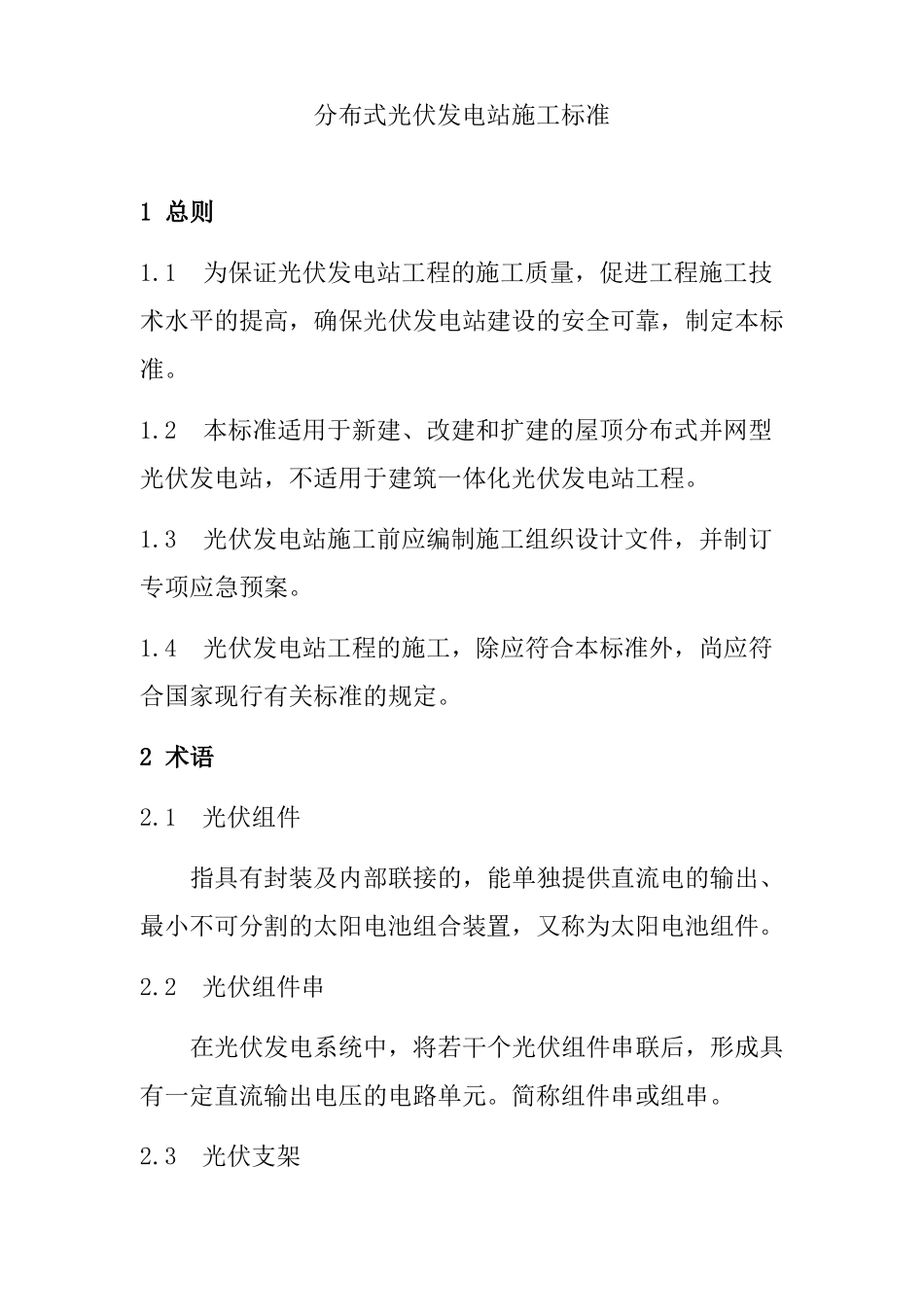

分布式光伏发电站施工标准1总则1.1为保证光伏发电站工程的施工质量，促进工程施工技术水平的提高，确保光伏发电站建设的安全可靠，制定本标准。1.2本标准适用于新建、改建和扩建的屋顶分布式并网型光伏发电站，不适用于建筑一体化光伏发电站工程。1.3光伏发电站施工前应编制施工组织设计文件，并制订专项应急预案。1.4光伏发电站工程的施工，除应符合本标准外，尚应符合国家现行有关标准的规定。2术语2.1光伏组件指具有封装及内部联接的，能单独提供直流电的输出、最小不可分割的太阳电池组合装置，又称为太阳电池组件。2.2光伏组件串在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流输出电压的电路单元。简称组件串或组串。2.3光伏支架光伏发电系统中为了摆放、安装、固定光伏组件而设计的专用支架。简称支架。2.4方阵（光伏方阵）由若干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。又称为光伏方阵。2.5汇流箱在光伏发电系统中将若干个光伏组件串并联汇流后接入的装置。2.6逆变器光伏发电站内将直流电变换成交流电的设备。2.7并网光伏发电站直接或间接接入公用电网运行的光伏发电站。3基本规定3.1开工前应具备下列条件：1在工程开始施工之前，建设单位应取得相关的施工许可文件。2施工现场应具备水通、电通、路通、电信通及场地平整的条件。3施工单位的资源、特殊作业人员资格、施工机械、施工材料、计量器具等应报监理单位审查完毕。4开工所必须的施工图应通过会审；设计交底应完成；施工组织设计及重大施工方案应已审批；项目划分及质量评定标准应确定。5施工单位根据施工总平面布置图要求布置施工临建设施应完毕。6工程定位测量基准应确立。3.2设备和材料的规格应符合设计要求，不得在工程中使用不合格的设备材料。3.3进场设备和材料的合格证、说明书、测试记录、附件、备件等均应齐全。3.4设备和器材的运输、保管，应符合本标准要求；当产品有特殊要求时，应满足产品要求的专门规定。3.5隐蔽工程应符合下列要求：1隐蔽工程隐蔽前，施工单位应根据工程质量评定验收标准进行自检，自检合格后向监理方提出验收申请。2应经监理工程师验收合格后方可进行隐蔽，隐蔽工程验收签证单应按照现行行业标准《电力建设施工质量验收及评定规程》DL/T5210相关要求的格式进行填写。3.6施工过程记录及相关试验记录应齐全。4土建工程4.1一般规定4.1.1土建工程的施工应按照现行国家标准《建筑工程施工质量验收统一标准》GB50300的相关规定执行。4.1.2测量放线工作应按照现行国家标准《工程测量标准》GB50026的相关规定执行。4.1.3土建工程中使用的原材料进厂时，应进行下列检测：1原材料进场时应对品种、规格、外观和尺寸进行验收，材料包装应完好，应有产品合格证书、中文说明书及相关性能的检测报告。2钢筋进场时，应按现行国家标准《钢筋混凝土用钢》GB1499等的规定抽取试件作力学性能检验。3水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量应符合现行国家标准《通用硅酸盐水泥》GB175等的规定。4.1.4当国家规定或合同约定应对材料进行见证检测时或对材料的质量发生争议时，应进行见证检测。4.1.5原材料进场后应分类进行保管，对钢筋、水泥等材料应存放在能避雨、雪的干燥场所，并应做好各项防护措施。4.1.6混凝土结构工程的施工应符合现行国家标准《混凝土结构工程施工质量验收标准》GB50204的相关规定。4.1.7对掺用外加剂的混凝土，相关质量及应用技术应符合现行国家标准《混凝土外加剂》GB8076和《混凝土外加剂应用技术标准》GB50119的相关规定。4.1.8混凝土的冬期施工应符合现行行业标准《建筑工程冬期施工规程》JGJ/T104的相关规定。4.1.9需要进行沉降观测的建（构）筑物，应及时设立沉降观测标志，做好沉降观测记录。4.1.10隐蔽工程可包括：混凝土浇筑前的钢筋检查、混凝土基础基槽回填前的质量检查等。隐蔽工程的验收应符合本标准第3.0.5跳的要求。4.2支架基础4.2.1混凝土独立基础、条形基础的施工应按照现行国家标准《混凝土结...
