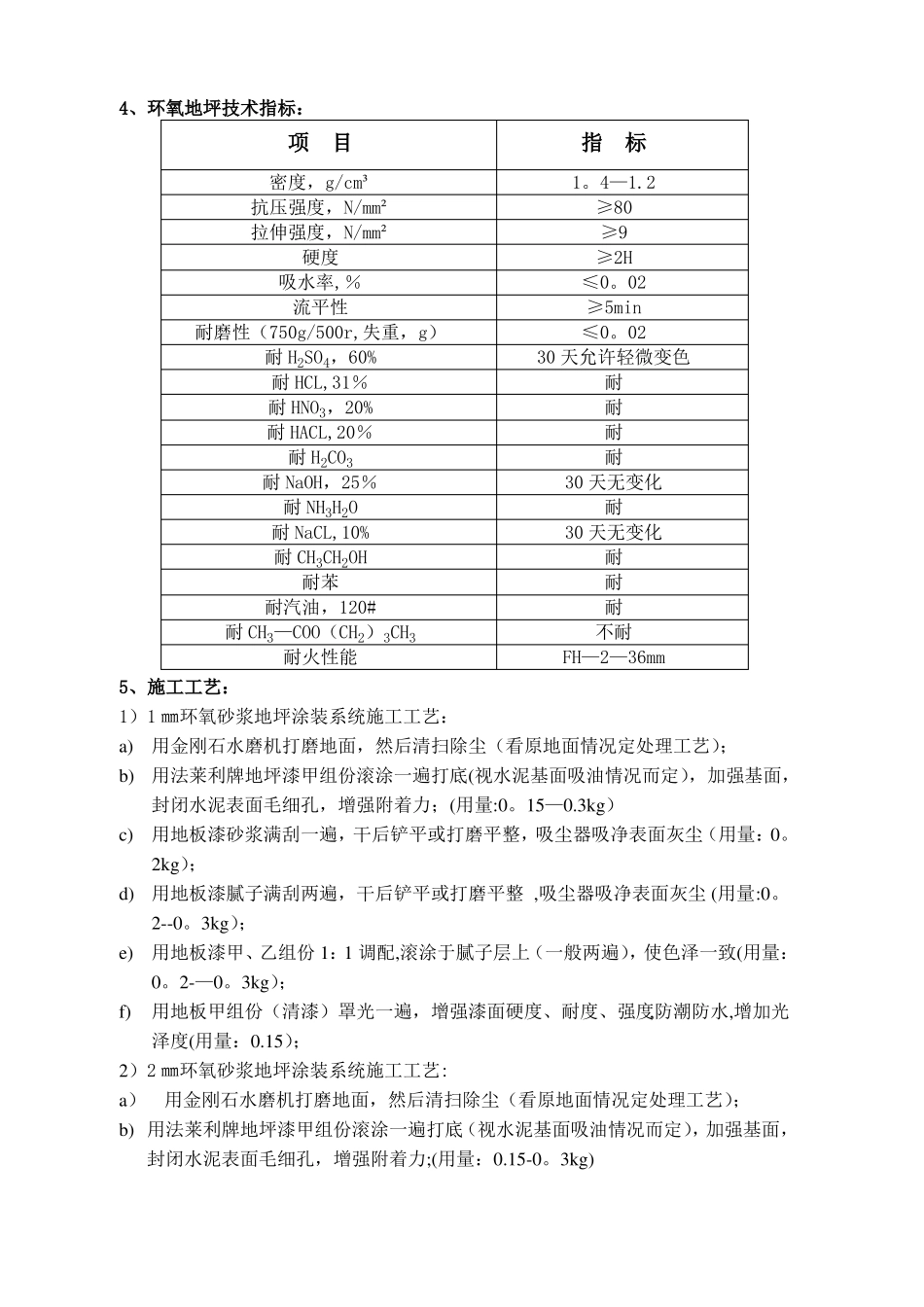

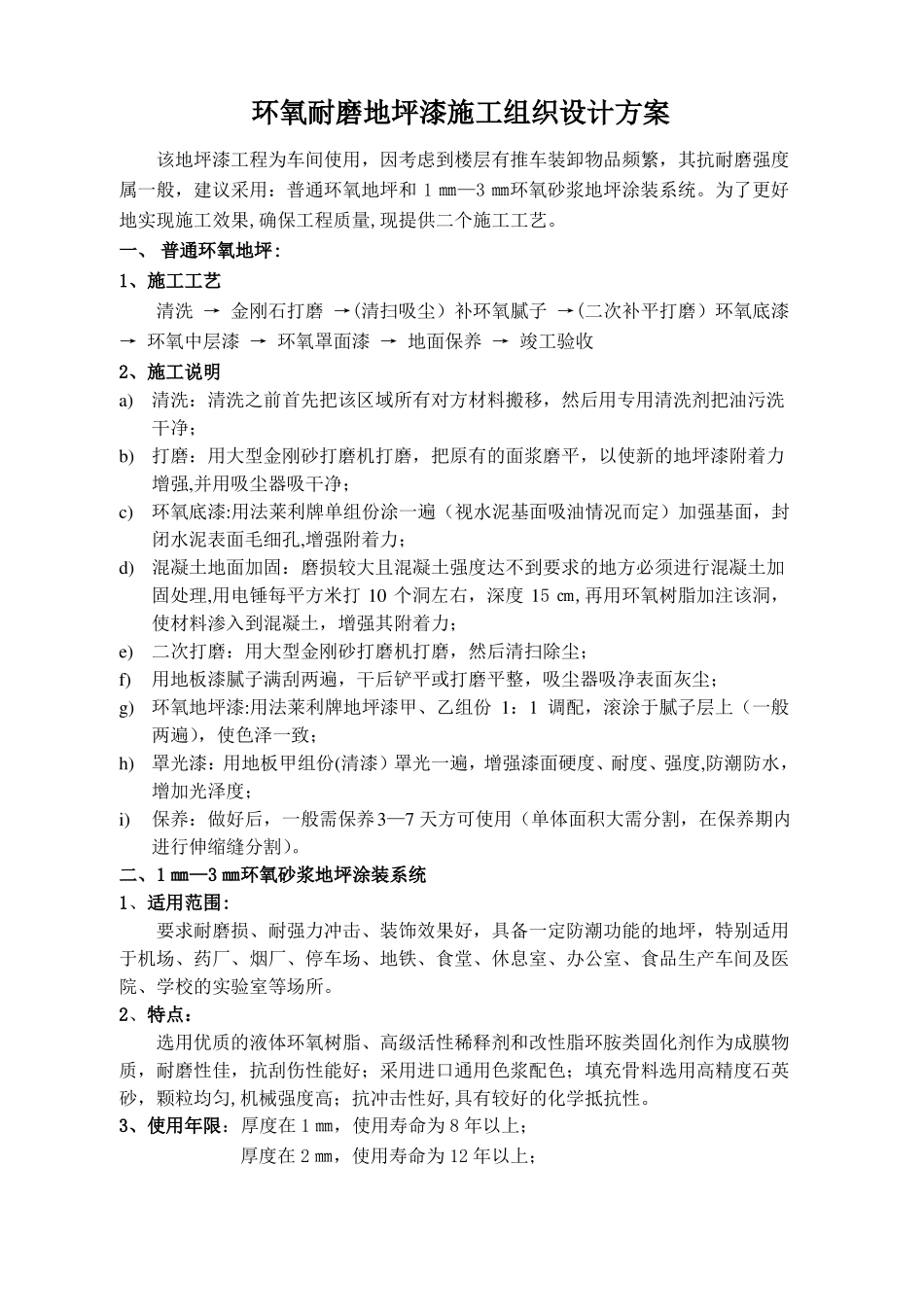

环氧耐磨地坪漆施工组织设计方案该地坪漆工程为车间使用，因考虑到楼层有推车装卸物品频繁，其抗耐磨强度属一般，建议采用：普通环氧地坪和1㎜—3㎜环氧砂浆地坪涂装系统。为了更好地实现施工效果,确保工程质量,现提供二个施工工艺。一、普通环氧地坪:1、施工工艺清洗→金刚石打磨→(清扫吸尘）补环氧腻子→(二次补平打磨）环氧底漆→环氧中层漆→环氧罩面漆→地面保养→竣工验收2、施工说明a)清洗：清洗之前首先把该区域所有对方材料搬移，然后用专用清洗剂把油污洗干净；b)打磨：用大型金刚砂打磨机打磨，把原有的面浆磨平，以使新的地坪漆附着力增强,并用吸尘器吸干净；c)环氧底漆:用法莱利牌单组份涂一遍（视水泥基面吸油情况而定）加强基面，封闭水泥表面毛细孔,增强附着力；d)混凝土地面加固：磨损较大且混凝土强度达不到要求的地方必须进行混凝土加固处理,用电锤每平方米打10个洞左右，深度15㎝,再用环氧树脂加注该洞，使材料渗入到混凝土，增强其附着力；e)二次打磨：用大型金刚砂打磨机打磨，然后清扫除尘；f)用地板漆腻子满刮两遍，干后铲平或打磨平整，吸尘器吸净表面灰尘；g)环氧地坪漆:用法莱利牌地坪漆甲、乙组份1：1调配，滚涂于腻子层上（一般两遍），使色泽一致；h)罩光漆：用地板甲组份(清漆）罩光一遍，增强漆面硬度、耐度、强度,防潮防水，增加光泽度；i)保养：做好后，一般需保养3—7天方可使用（单体面积大需分割，在保养期内进行伸缩缝分割）。二、1㎜—3㎜环氧砂浆地坪涂装系统1、适用范围:要求耐磨损、耐强力冲击、装饰效果好，具备一定防潮功能的地坪，特别适用于机场、药厂、烟厂、停车场、地铁、食堂、休息室、办公室、食品生产车间及医院、学校的实验室等场所。2、特点：选用优质的液体环氧树脂、高级活性稀释剂和改性脂环胺类固化剂作为成膜物质，耐磨性佳，抗刮伤性能好；采用进口通用色浆配色；填充骨料选用高精度石英砂，颗粒均匀,机械强度高；抗冲击性好,具有较好的化学抵抗性。3、使用年限：厚度在1㎜，使用寿命为8年以上；厚度在2㎜，使用寿命为12年以上；4、环氧地坪技术指标：项目密度，g/cm³抗压强度，N/mm²拉伸强度，N/mm²硬度吸水率,％流平性耐磨性（750g/500r,失重，g）耐H2SO4，60%耐HCL,31％耐HNO3，20%耐HACL,20％耐H2CO3耐NaOH，25％耐NH3H2O耐NaCL,10%耐CH3CH2OH耐苯耐汽油，120#耐CH3—COO（CH2）3CH3耐火性能5、施工工艺：1）1㎜环氧砂浆地坪涂装系统施工工艺：指标1。4—1.2≥80≥9≥2H≤0。02≥5min≤0。0230天允许轻微变色耐耐耐耐30天无变化耐30天无变化耐耐耐不耐FH—2—36mma)用金刚石水磨机打磨地面，然后清扫除尘（看原地面情况定处理工艺）；b)用法莱利牌地坪漆甲组份滚涂一遍打底(视水泥基面吸油情况而定），加强基面，封闭水泥表面毛细孔，增强附着力；(用量:0。15—0.3kg）c)用地板漆砂浆满刮一遍，干后铲平或打磨平整，吸尘器吸净表面灰尘（用量：0。2kg）；d)用地板漆腻子满刮两遍，干后铲平或打磨平整,吸尘器吸净表面灰尘(用量:0。2--0。3kg）；e)用地板漆甲、乙组份1：1调配,滚涂于腻子层上（一般两遍），使色泽一致(用量：0。2-—0。3kg）；f)用地板甲组份（清漆）罩光一遍，增强漆面硬度、耐度、强度,防潮防水,增加光泽度(用量：0.15）；2）2㎜环氧砂浆地坪涂装系统施工工艺:a）用金刚石水磨机打磨地面，然后清扫除尘（看原地面情况定处理工艺）；b)用法莱利牌地坪漆甲组份滚涂一遍打底（视水泥基面吸油情况而定），加强基面，封闭水泥表面毛细孔，增强附着力;(用量：0.15-0。3kg)c)用地板漆砂浆满刮二遍，干后铲平或打磨平整，吸尘器吸净表面灰尘（用量：0.6kg）;d)用地板漆腻子满刮两遍，干后铲平或打磨平整，吸尘器吸净表面灰尘（用量：0.2——0.3kg）；e)用地板漆甲、乙组份（色漆）1：1调配,滚涂于腻子层上（一般两遍),使色泽一致（用量：0。2—-0。3kg）;f)用地板甲组份(清漆）罩光一遍，增强漆面硬度、耐度、强度，防潮防水，增加光泽度(用量：0。15kg）；6、施工注意事项：1）施工现场内温度适宜在10-30ºC,空气湿度在80%以内，在低温条件时,宜采用加热保温措施,但不能直接用明火或蒸汽加热。2）通...
