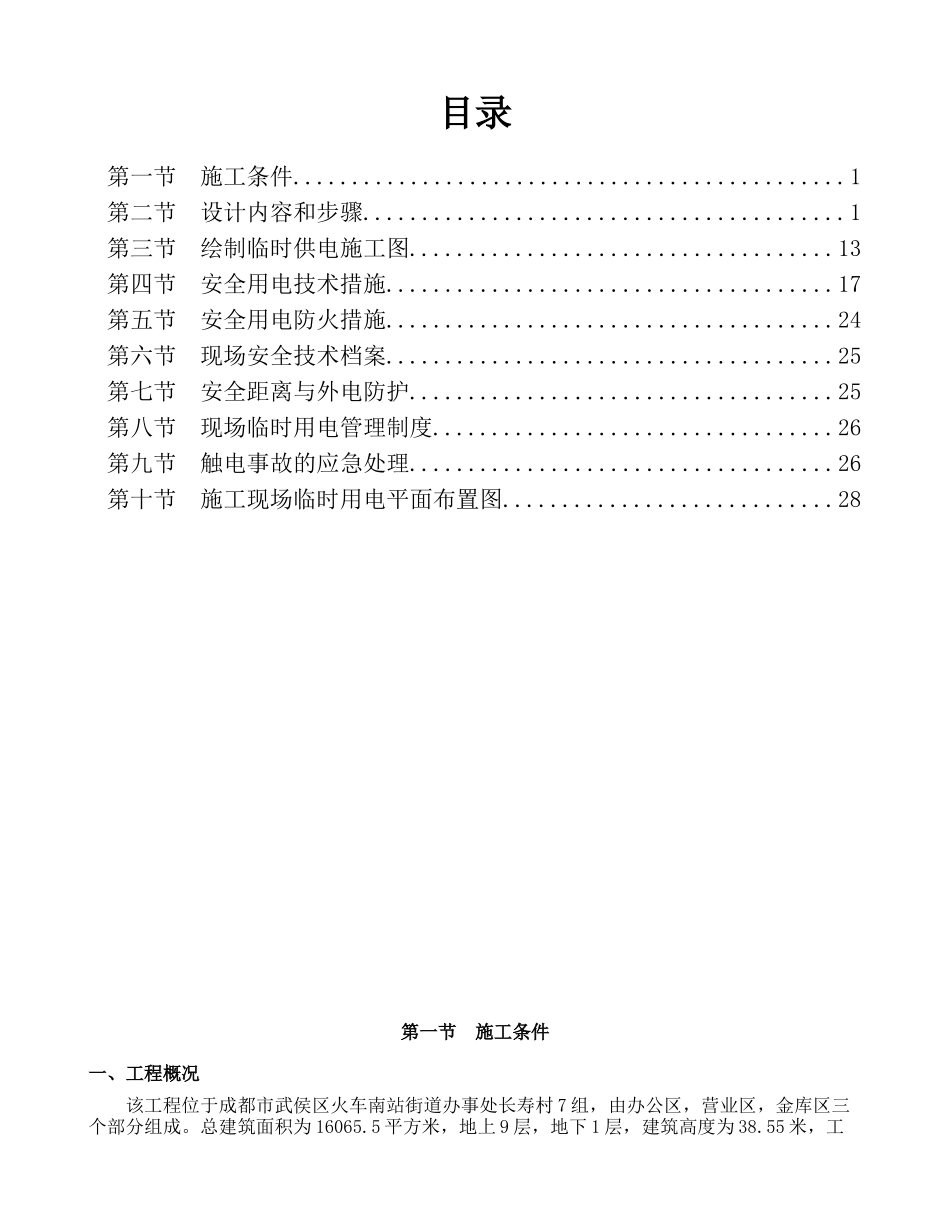

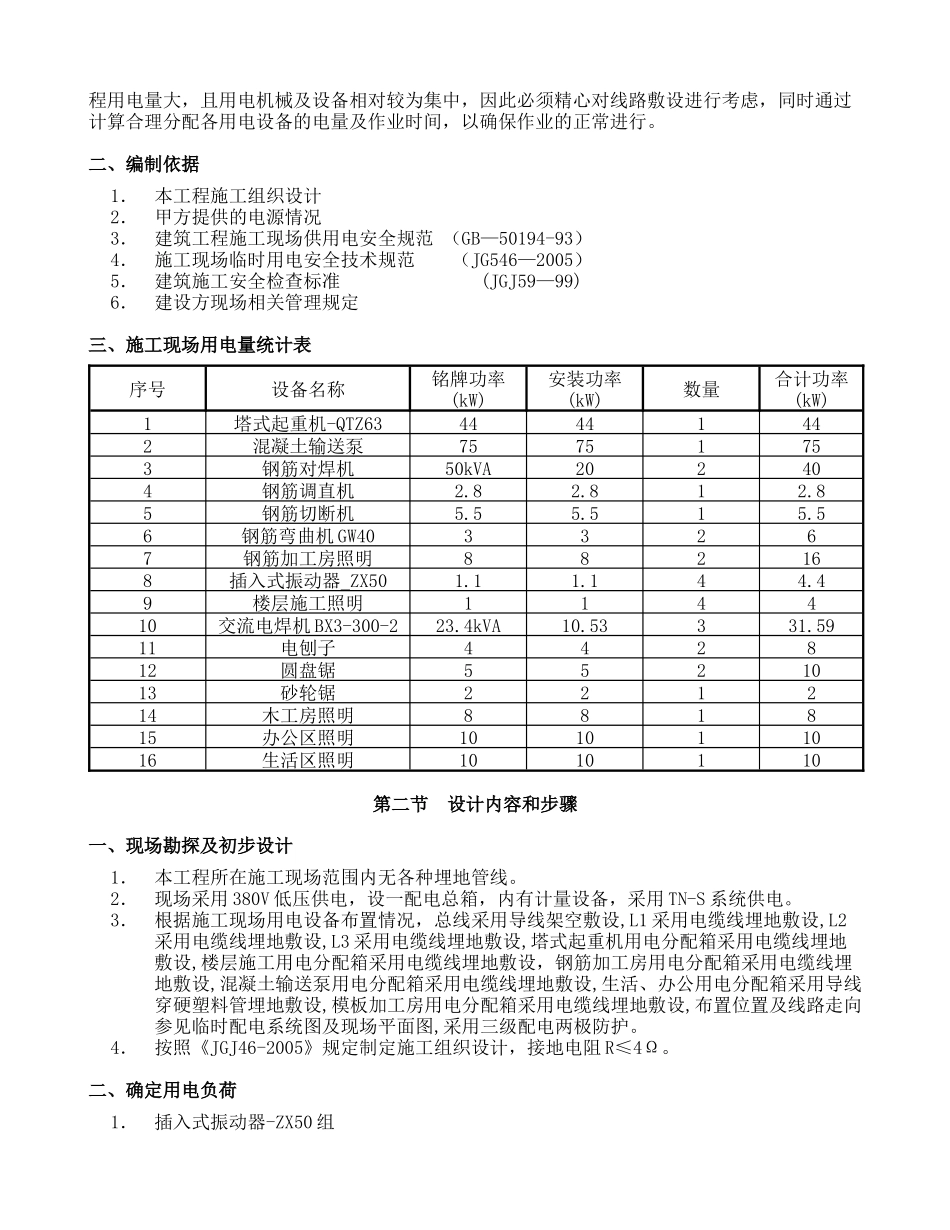

目录第一节施工条件...............................................1第二节设计内容和步骤.........................................1第三节绘制临时供电施工图....................................13第四节安全用电技术措施......................................17第五节安全用电防火措施......................................24第六节现场安全技术档案......................................25第七节安全距离与外电防护....................................25第八节现场临时用电管理制度..................................26第九节触电事故的应急处理....................................26第十节施工现场临时用电平面布置图............................28第一节施工条件一、工程概况该工程位于成都市武侯区火车南站街道办事处长寿村7组，由办公区，营业区，金库区三个部分组成。总建筑面积为16065.5平方米，地上9层，地下1层，建筑高度为38.55米，工程用电量大，且用电机械及设备相对较为集中，因此必须精心对线路敷设进行考虑，同时通过计算合理分配各用电设备的电量及作业时间，以确保作业的正常进行。二、编制依据1．本工程施工组织设计2．甲方提供的电源情况3．建筑工程施工现场供用电安全规范（GB—50194-93）4．施工现场临时用电安全技术规范（JG546—2005）5．建筑施工安全检查标准(JGJ59—99)6．建设方现场相关管理规定三、施工现场用电量统计表序号设备名称铭牌功率(kW)安装功率(kW)数量合计功率(kW)1塔式起重机-QTZ6344441442混凝土输送泵75751753钢筋对焊机50kVA202404钢筋调直机2.82.812.85钢筋切断机5.55.515.56钢筋弯曲机GW4033267钢筋加工房照明882168插入式振动器_ZX501.11.144.49楼层施工照明114410交流电焊机BX3-300-223.4kVA10.53331.5911电刨子442812圆盘锯5521013砂轮锯221214木工房照明881815办公区照明101011016生活区照明1010110第二节设计内容和步骤一、现场勘探及初步设计1．本工程所在施工现场范围内无各种埋地管线。2．现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。3．根据施工现场用电设备布置情况，总线采用导线架空敷设,L1采用电缆线埋地敷设,L2采用电缆线埋地敷设,L3采用电缆线埋地敷设,塔式起重机用电分配箱采用电缆线埋地敷设,楼层施工用电分配箱采用电缆线埋地敷设，钢筋加工房用电分配箱采用电缆线埋地敷设,混凝土输送泵用电分配箱采用电缆线埋地敷设,生活、办公用电分配箱采用导线穿硬塑料管埋地敷设,模板加工房用电分配箱采用电缆线埋地敷设,布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电两极防护。4．按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。二、确定用电负荷1．插入式振动器-ZX50组Kx=0.70，Cosφ=0.68，tgφ=1.08Pjs=Kx×Pe=0.70×4.40=3.08kWQjs=Pjs×tgφ=3.08×1.08=3.32kVar2．楼层施工照明组Kx=1.00，Cosφ=1.00，tgφ=0Pjs=Kx×Pe=1.00×4.00=4.00kWQjs=Pjs×tgφ=4.00×0=0.00kVar3．交流电焊机_BX3-300-2组Kx=0.45，Cosφ=0.45，tgφ=1.98将Jc=40%统一换算到Jc=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=3×(0.40/1.00)1/2×10.53=19.98kWPjs=Kx×Pe=0.45×19.98=8.99kWQjs=Pjs×tgφ=8.99×1.98=17.84kVar4．塔式起重机-QTZ63组Kx=0.30，Cosφ=0.70，tgφ=1.02将Jc=40%统一换算到Jc=25%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=1×(0.40/0.25)1/2×44.00=55.66kWPjs=Kx×Pe=0.30×55.66=16.70kWQjs=Pjs×tgφ=16.70×1.02=17.03kVar5．混凝土输送泵组Kx=0.70，Cosφ=0.68，tgφ=1.08Pjs=Kx×Pe=0.70×75.00=52.50kWQjs=Pjs×tgφ=52.50×1.08=56.61kVar6．办公区照明组Kx=1.00，Cosφ=1.00，tgφ=0Pjs=Kx×Pe=1.00×10.00=10.00kWQjs=Pjs×tgφ=10.00×0=0.00kVar7．生活区照明组Kx=1.00，Cosφ=1.00，tgφ=0Pjs=Kx×Pe=1.00×10.00=10.00kWQjs=Pjs×tgφ=10.00×0=0.00kVar8．电刨子组Kx=0.70，Cosφ=0.70，tgφ=1.02Pjs=Kx×Pe=0.70×8.00=5.60kWQjs=Pjs×tgφ=5.60×1.02=5.71kVar9．圆盘锯组Kx=0.70，Cosφ=0.70，tgφ=1.02Pjs=Kx×Pe=0.70×10.00=7.00...
