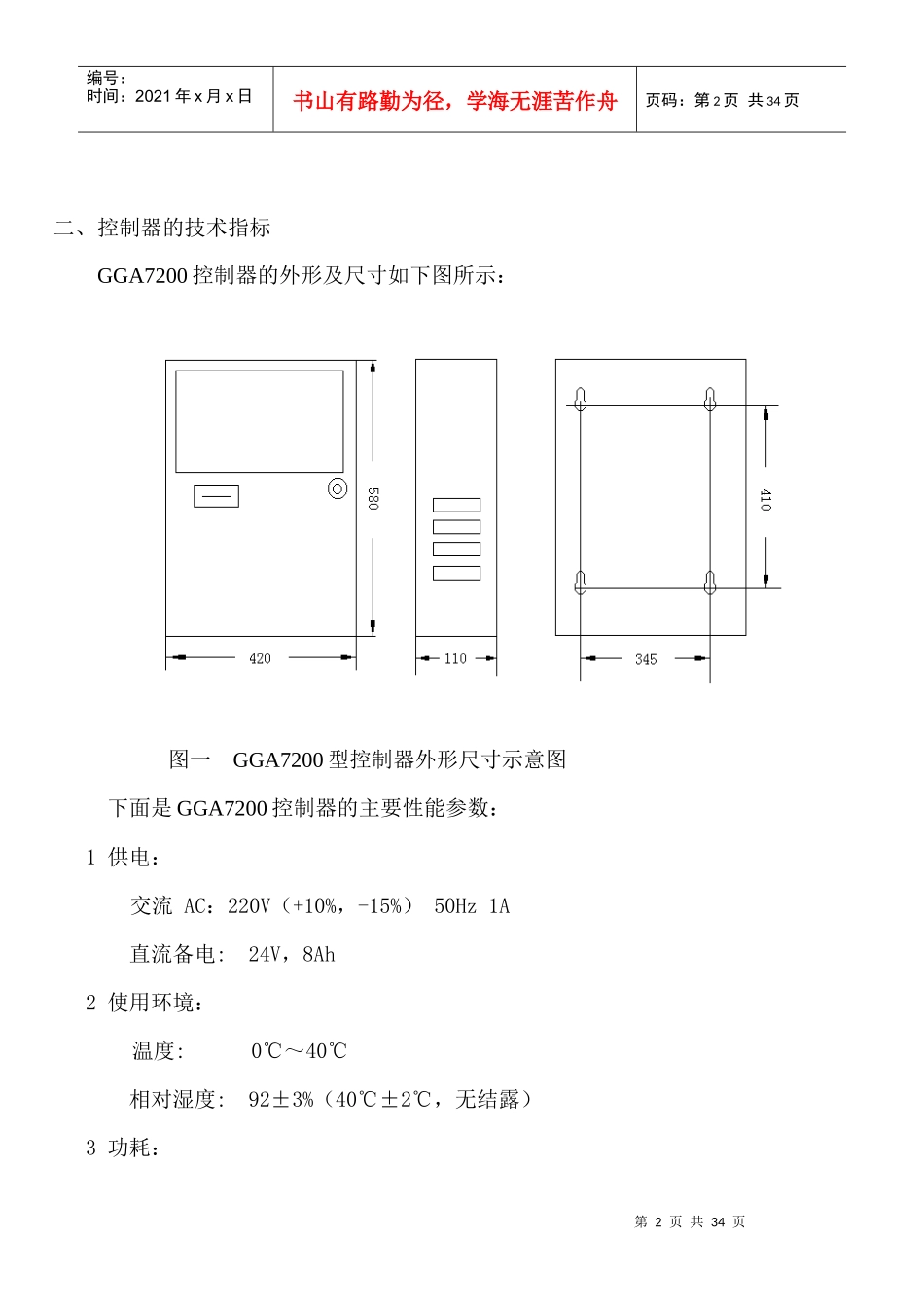

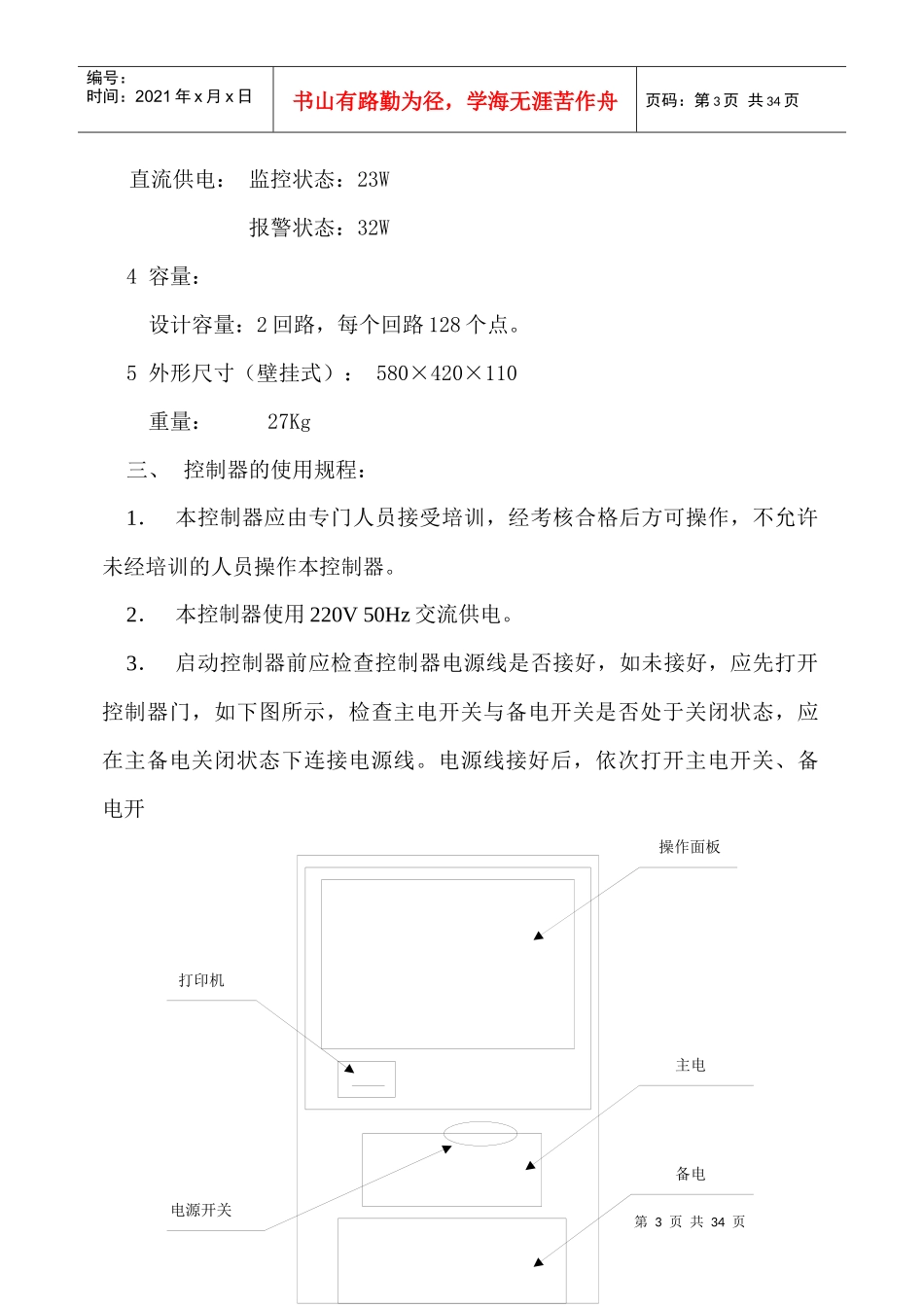

第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共34页欢迎使用GGA7200通用火灾报警控制器(联动型),在您使用前,请务必认真阅读本手册,它将指导您学习GGA7200通用火灾报警控制器(联动型)的使用方法。一、控制器简介GGA7200通用火灾报警控制器(联动型)是我公司研制开发的通用型二总线、模拟量报警联动控制器。该控制器采用的模拟量报警、报警联动协同处理等先进技术,在前一代产品的技术基础上,有了更大的改进和发展,该控制器最大容量为256个点,满足了小型系统的用户需求,有效的为用户节约成本,更具有经济性和实用性,大大提高了产品的性能价格比。该控制器的各项技术指标完全符合GB4717-93《火灾报警控制器通用技术条件》、GB16806-1997《消防联动控制设备通用技术条件》等国家标准的规定。每台GGA7200/256控制器设计有2个报警回路,每个回路可挂接128个火灾探测器、模块或手动火灾报警按钮等设备组合。控制器设计有RS-232接口,RS-485接口,与计算机之间通过RS-232口通信,控制器与控制器之间通过485通信,实现交叉联动控制和监控。通过PC个人计算机或我公司的GGA7541数据转发器,还可实现远程诊断和监控。系统具有黑匣子功能,便于系统管理和日后对事件的分析和处理。控制器具有主备电自动切换及备电自动保护功能,当主电发生故障时,系统会自动切换到备电运行,等主电恢复正常后再自动切换回主电运行。当备电的电压下降到一定值时,系统可以自动关闭。第2页共34页第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共34页二、控制器的技术指标GGA7200控制器的外形及尺寸如下图所示:图一GGA7200型控制器外形尺寸示意图下面是GGA7200控制器的主要性能参数:1供电:交流AC:220V(+10%,-15%)50Hz1A直流备电:24V,8Ah2使用环境:温度:0℃~40℃相对湿度:92±3%(40℃±2℃,无结露)3功耗:第3页共34页第2页共34页操作面板备电主电打印机电源开关编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共34页直流供电:监控状态:23W报警状态:32W4容量:设计容量:2回路,每个回路128个点。5外形尺寸(壁挂式):580×420×110重量:27Kg三、控制器的使用规程:1.本控制器应由专门人员接受培训,经考核合格后方可操作,不允许未经培训的人员操作本控制器。2.本控制器使用220V50Hz交流供电。3.启动控制器前应检查控制器电源线是否接好,如未接好,应先打开控制器门,如下图所示,检查主电开关与备电开关是否处于关闭状态,应在主备电关闭状态下连接电源线。电源线接好后,依次打开主电开关、备电开第4页共34页第3页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共34页图二GGA7200型控制器结构示意图关,系统即开始工作。如果是第一次打开控制器,需进行各种设置,具体设置方法请参考后文的说明。控制器正常工作时应关闭并锁好控制器门,防止非法操作。正常工作时的操作请参考后面的说明。关闭控制器电源时,依次关闭备电开关、主电开关。4.当系统发出报警信号后,应派人到报警地点查看,如果是火警或预警,应检查是否有火灾发生;如果是故障,应检查器件或模块外观是否完好。当确认有火灾发生时,如果系统的联动状态是“手动”,在“模请”页面时用“急启”键启动当前设备,用“急停“键取消当前设备的启动;也可以用“手动/自动”键将联动状态设为“自动”,由系统按预先设定的联动关系自动启动设备。5.如果因为操作不当或其他原因导致系统停止响应,可以按复位键使系统复位。6.决不允许随意删除、隔离器件或模块,如确实需要删除或隔离,应尽量选择隔离,并做好记录。7.如果出现严重故障如总线故障、电源故障导致系统无法正常工作,应立即与销售商联系要求维修,不允许长时间停止控制器的工作。8.以上各条仅供参考,如另有规定,应按规定执行。第5页共34页第4页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共34页9.注意事项9.1如果要隔离一个已启动的输出模块,首先关闭该模块,再隔离,否则模块将一直保持启动状态。9...
