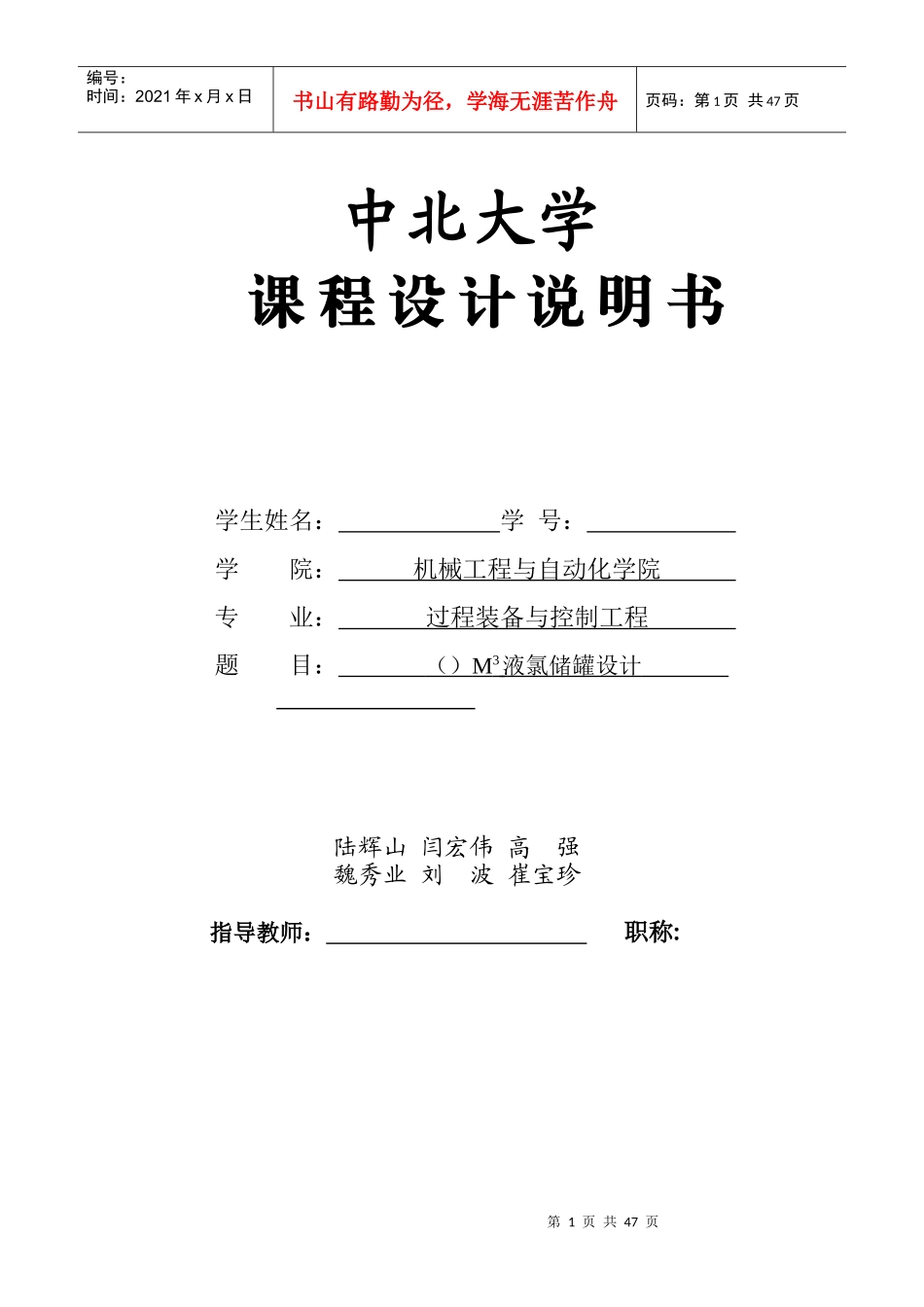

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页中北大学课程设计说明书学生姓名：学号：学院：机械工程与自动化学院专业：过程装备与控制工程题目：（）M3液氯储罐设计指导教师：职称:陆辉山闫宏伟高强魏秀业刘波崔宝珍第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页2013年06月08日中北大学课程设计任务书2012/2013学年第二学期学院：机械工程与自动化学院专业：学生姓名：学号：课程设计题目：（45）M3液氯储罐设计起迄日期：06月08日～06月22日课程设计地点：校内指导教师：陆辉山闫宏伟高强第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页系主任：姚竹亭下达任务书日期:2013年06月08日课程设计任务书1．设计目的：设计目的1)使用国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。2)掌握查阅和综合分析文献资料的能力，进行设计方法和设计方案的可行性研究和论证。3)掌握电算设计计算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算机操作和专业软件的使用。4)掌握工程图纸的计算机绘图。2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：1．原始数据设计条件表序号项目数值单位备注1名称液氯储罐2用途液氯储存站3最高工作压力MPa由介质温度确定4工作温度-10-40℃5公称容积（Vg）10/16/20/25M3第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页6工作压力波动情况可不考虑7装量系数(φV)0.858工作介质液氯（高度危害）9使用地点室外10安装与地基要求11其它要求管口表接管代号公称尺寸连接尺寸标准连接面形式用途或名称aDNHG20592-1997液位计接口bDNHG20592-1997空气进口管cDNHG20592-1997空气出口管dDNHG20592-1997液氯进口管eDNHG20592-1997液氯出口管fDN安全阀接口gDN压力表接口hDNHG／T21514-2005人孔课程设计任务书2．设计内容1）设备工艺、结构设计；2）设备强度计算与校核；3）技术条件编制；4）绘制设备总装配图；5）编制设计说明书。3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：1）设计说明书：主要内容包括：封面、设计任务书、目录、设计方案的分析和拟定、各部分结构尺寸的设计计算和确定、设计总结、参考文献等；2）总装配图设计图纸应遵循国家机械制图标准和化工设备图样技术要求有关规定，图面布置要合理，结构表达要清楚、正确，图面要整洁，文字书写采用仿宋体、内容要详尽，图纸第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页采用计算机绘制。课程设计任务书4．主要参考文献：[1]国家质量技术监督局，GB150-1998《钢制压力容器》，中国标准出版社，1998[2]国家质量技术监督局，《压力容器安全技术监察规程》，中国劳动社会保障出版社，1999[3]全国化工设备设计技术中心站，《化工设备图样技术要求》，2000，11[4]郑津洋、董其伍、桑芝富，《过程设备设计》，化学工业出版社，2001[5]黄振仁、魏新利，《过程装备成套技术设计指南》，化学工业出版社，2002[6]国家医药管理局上海医药设计院，《化工工艺设计手册》，化学工业出版社，1996[7]蔡纪宁主编，《化工设备机械基础课程设计指导书》，化学工业出版社，2003年5．设计成果形式及要求：1）完成课程设计说明书一份；2）电子图一张（A1图纸一张）3）总装配图一张(A1图纸一张)；6．工作计划及进度：第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页2013年06月08日：布置任务、查阅资料并确定设计方法和步骤06月09、13、14、15日：机械设计计算（强度计算与校核）及技术条件编制06月16日～06月19日：设计图纸绘制（草图和装配图）06月20日～06月21日：撰写设计说明书06月22日：答辩及成绩评定系主任审查意见：签字：年月日前言压力容器的用途十分广泛。它是在石油化学工业、能源工业、科研和军工等国民经济的各个部门都起着重要...
