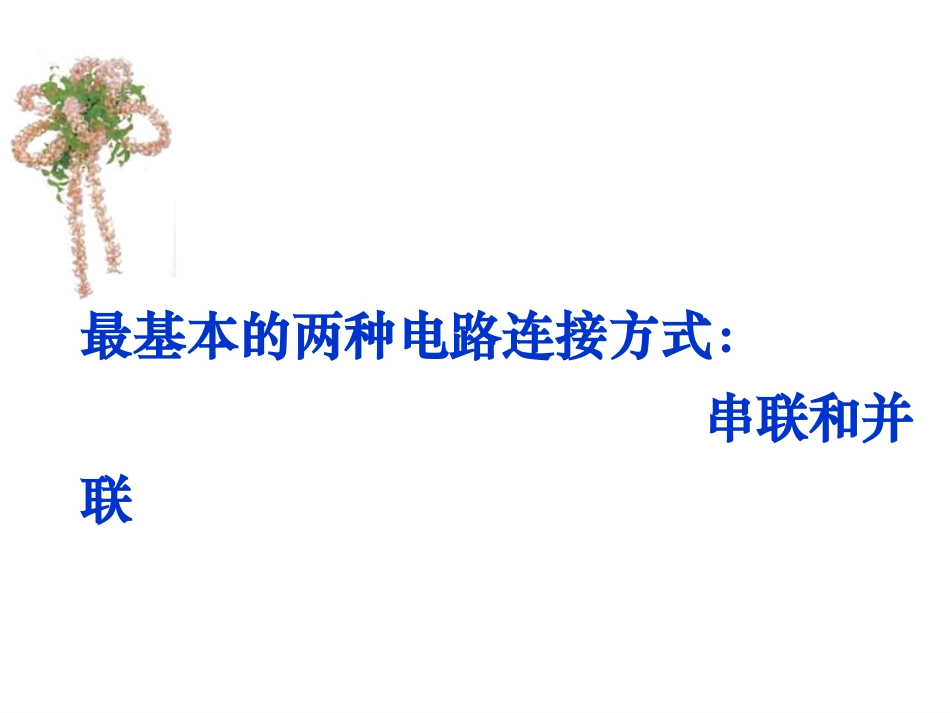

最基本的两种电路连接方式：串联和并联串联电路的特点1、测出1、2、3三处的电流I1、I2、I3。它们之间的关系是：—————————；I1=I2=I3即串联电路中电流处处相等。2、测出灯L1和灯L2两个灯泡上的电压和两灯的总电压U1、U2、U总。它们之间的关系是：—————————。U总=U1+U2即串联电路的总电压等于各部分电压之和。3、把以上串联电路中的一个小灯泡拿掉，发生的现象是————————————，为什么？另一小灯泡也熄灭了。为什么串联电路各处的电流相等？你能说明理由吗？串联电路的电流只有一条通路，拿掉一个灯泡后成为开路了。串联电路的电流只有一条通路，经过一处的电流同样经过另一处。串联电路的特点U=U1+U2串联电路中电流处处相等；总电压等于各部分电压之和。I=I1=I2为了使结论具有普遍性,应该换上电阻不同的两灯R=R1+R2一、串联电路特点串联电路的电阻特点：总电阻等于各用电器电阻之和注：把导体串联起来相当于增加了导体的长度，所以总电阻比任一个电阻都大。有两个导体，电阻分别为10欧和30欧。把它们串联后通过10欧电阻的电流是0.5安，求电源电压是多少？两个电阻上的电压分别是多少？从上可知，串联电路中电压和电阻有什么关系？解：U1=IR1=0.5A×10Ω=5VU2=IR2=0.5A×30Ω=15VU=U1+U2=5V+15V=20V答：电源电压是20V，两个电阻上的电压分别是5V、15V。串联电路中的电压分配规律串联电路中，各部分导体的电压与电阻成正比。即U1U2R1R21、将两个值分别为10欧与20欧的电阻R1与R2串联接在电压为6伏的电源上，则电路总电阻是多少？总电流为多少？电阻R1R2分到的电压分别为多少？2、R1=12欧，将它与R2串联后接到8伏的电源上，已知R2两端的电压是2伏。求R2的阻值R=30欧;I=0.2安;U1=2伏,U2=4伏4欧3．电阻分别为10欧和20欧的灯L1、L2串联，已知灯L1两端的电压为5伏，则灯L2两端的电压为()A．5伏B．10伏C．20伏D．30伏4．电阻之比为1：2的两灯串联，则通过灯的电流之比和灯两端的电压之比分别为()A．1:21:2B．1:11:2C．1:11:1D．1:21:1BB5.串联在某一电路中的两个电阻，其电阻R1=3R2，则I1=I2，U1=U2，U1＝U133/46.如图，当活动变阻器的滑片P向左移动时，电流表读数将，电压表的读数将，当电压表的读数是电源电压的五分之三时，变阻器的电阻与灯的电阻之比是SabpA－＋V＋－变大变大2:31、串联电路：串联电路特点U2R1R2UU1I1I2IU=U1+U2I1=I2=I用电器顺次逐个连接，一条电流路径，电流处处相等，一个开关，电器之间彼此制约。2、串联电路的电流特点：电流处处相等3、串联电路的电压特点：总电压等于各用电器两端电压之和R=R1+R2串联电路特点4、串联电路的电阻特点：总电阻等于各用电器电阻之和注：把导体串联起来相当于增加了导体的长度，所以总电阻比任一个电阻都大。注：串联电路中各电阻两端的电压之比等于它们的电阻值之比大电阻分大电压,小电阻分小电压.串联电路分压原则是:U1U2=R2R1串联电路特点5、串联电路的分压公式并联电路的特点1、测出灯L1、灯L2两条支路和干路上的电流I1、I2和I。三个电流值之间的关系是：————————————————。I=I1+I2即并联电路中，干路上的总电流等于各支路电流之和。2、测出灯L1两端、L2两端的电压U1、U2和两灯的总电压U。三个电压之间的关系是——————————————U=U1=U2即并联电路中，各支路两端的电压都等于总电压。3、把以上电路中的其中一个小灯泡拿掉，另一个灯是否仍然亮？——————。为什么？为什么并联电路的干路电流等于两个支路的电流之和？你能说明理由吗？仍然亮并联电路中，每条支路各自与干路构成电流的通路而互不影响。干路电流进入两个支路时分为两部分。并联电路的特点I=I1+I2并联电路中，干路上的总电流等于各支路电流之和；各支路两端的电压都等于总电压。U=U1=U2为了使结论具有普遍性,应该换上电阻不同的两灯猜猜看：并联电路的电阻间又有什么关系？（R总、R1、R2）因为：并联所以：I总=I1+I2U总=U1=U2根据欧姆定律：所以：即：111RUI222RUI21111RRR总总总总RUI2211总总RURURUR总=R1·R2R1+R2电阻特点:并联电路的总电阻的倒数等于各并联电阻的倒数之和.21111RRR...
